鲁科版（2019）高二物理必修第三册寒假复习选择题知识点专项练习：3.6科学测量：金属丝的电阻率

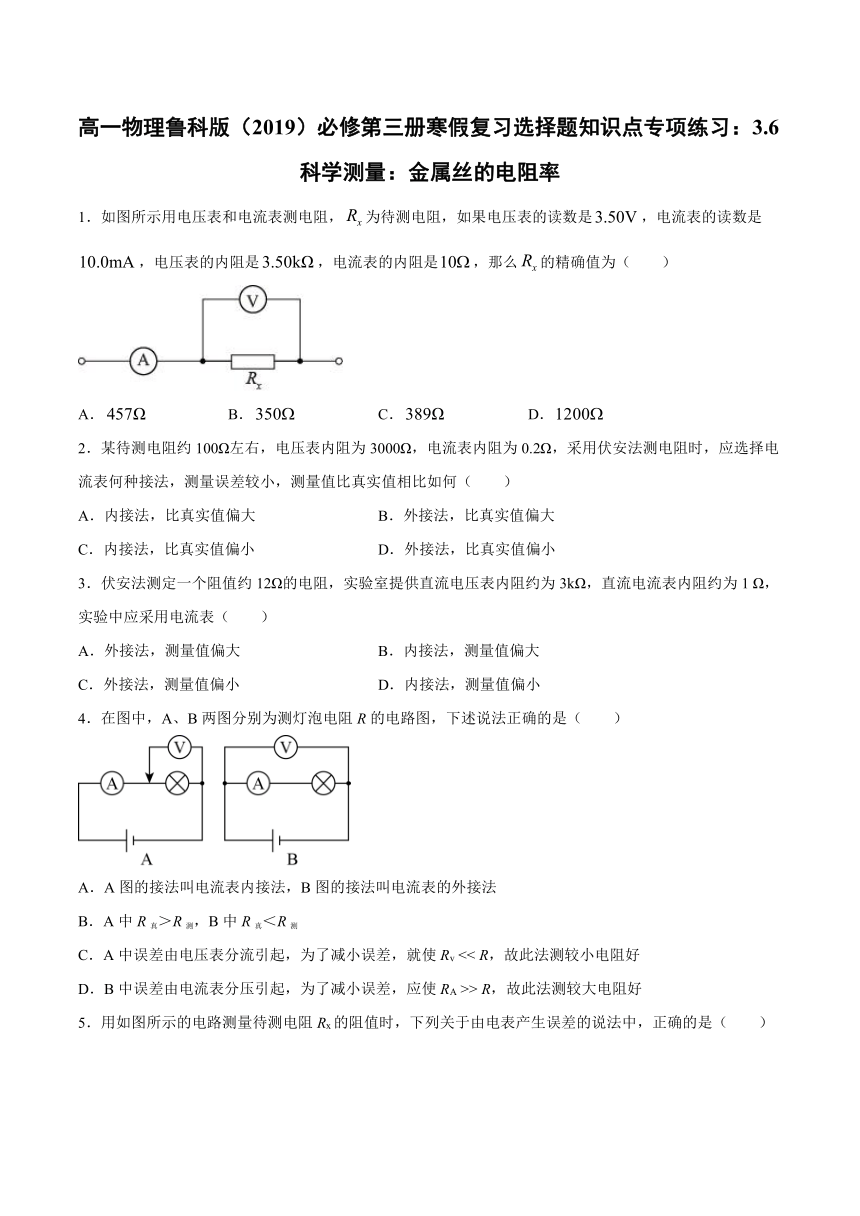

高一物理鲁科版（2019）必修第三册寒假复习选择题知识点专项练习：3.6科学测量：金属丝的电阻率
1．如图所示用电压表和电流表测电阻，为待测电阻，如果电压表的读数是，电流表的读数是，电压表的内阻是，电流表的内阻是，那么的精确值为（　　）
A．
B．
C．
D．
2．某待测电阻约100Ω左右，电压表内阻为3000Ω，电流表内阻为0.2Ω，采用伏安法测电阻时，应选择电流表何种接法，测量误差较小，测量值比真实值相比如何（　　）
A．内接法，比真实值偏大
B．外接法，比真实值偏大
C．内接法，比真实值偏小
D．外接法，比真实值偏小
3．伏安法测定一个阻值约12Ω的电阻，实验室提供直流电压表内阻约为3kΩ，直流电流表内阻约为1
Ω，实验中应采用电流表（　　）
A．外接法，测量值偏大
B．内接法，测量值偏大
C．外接法，测量值偏小
D．内接法，测量值偏小
4．在图中，A、B两图分别为测灯泡电阻R的电路图，下述说法正确的是（　　）　
A．A图的接法叫电流表内接法，B图的接法叫电流表的外接法
B．A中R真＞R测，B中R真＜R测
C．A中误差由电压表分流引起，为了减小误差，就使Rv
<<
R，故此法测较小电阻好
D．B中误差由电流表分压引起，为了减小误差，应使RA
>>
R，故此法测较大电阻好

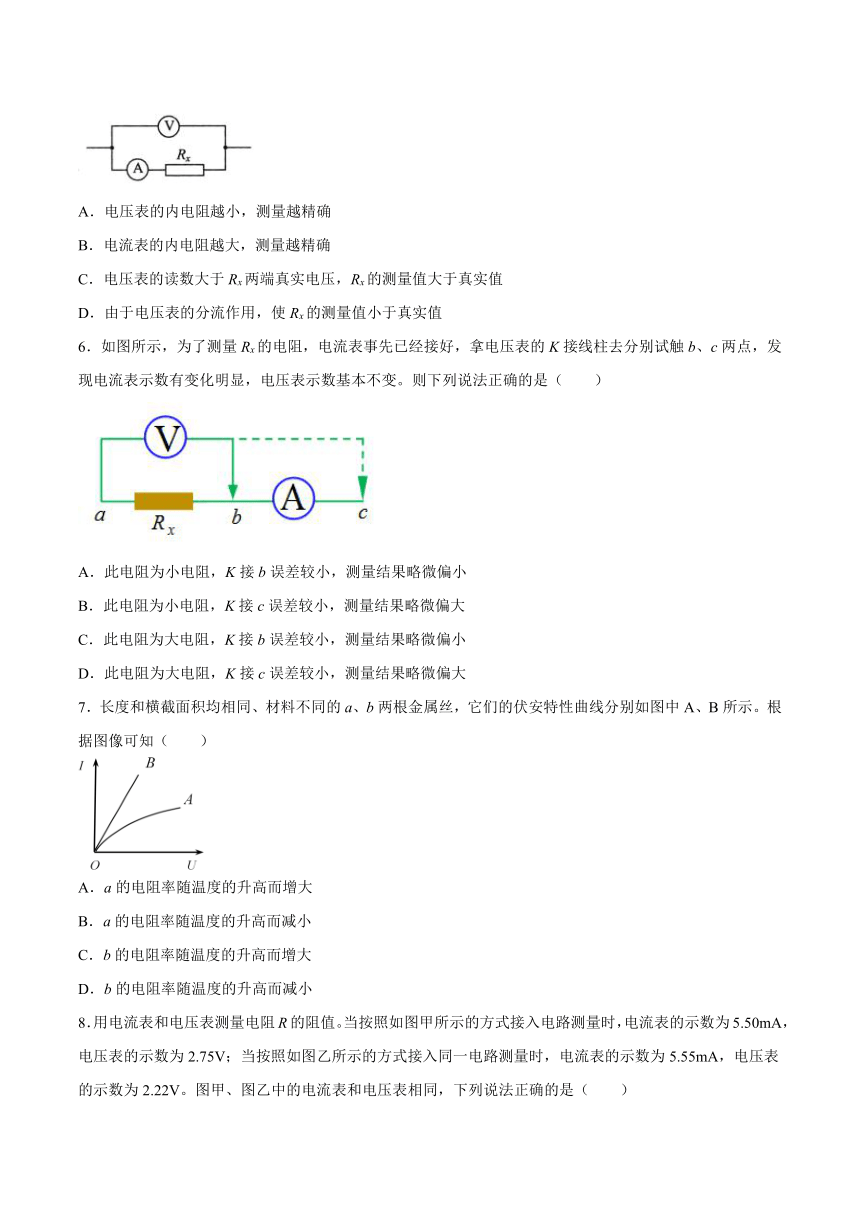

5．用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是（　　）
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越大，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电压表的分流作用，使Rx的测量值小于真实值
6．如图所示，为了测量Rx的电阻，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，发现电流表示数有变化明显，电压表示数基本不变。则下列说法正确的是（　　）
A．此电阻为小电阻，K接b误差较小，测量结果略微偏小
B．此电阻为小电阻，K接c误差较小，测量结果略微偏大
C．此电阻为大电阻，K接b误差较小，测量结果略微偏小
D．此电阻为大电阻，K接c误差较小，测量结果略微偏大
7．长度和横截面积均相同、材料不同的a、b两根金属丝，它们的伏安特性曲线分别如图中A、B所示。根据图像可知（　　）
A．a的电阻率随温度的升高而增大
B．a的电阻率随温度的升高而减小
C．b的电阻率随温度的升高而增大
D．b的电阻率随温度的升高而减小

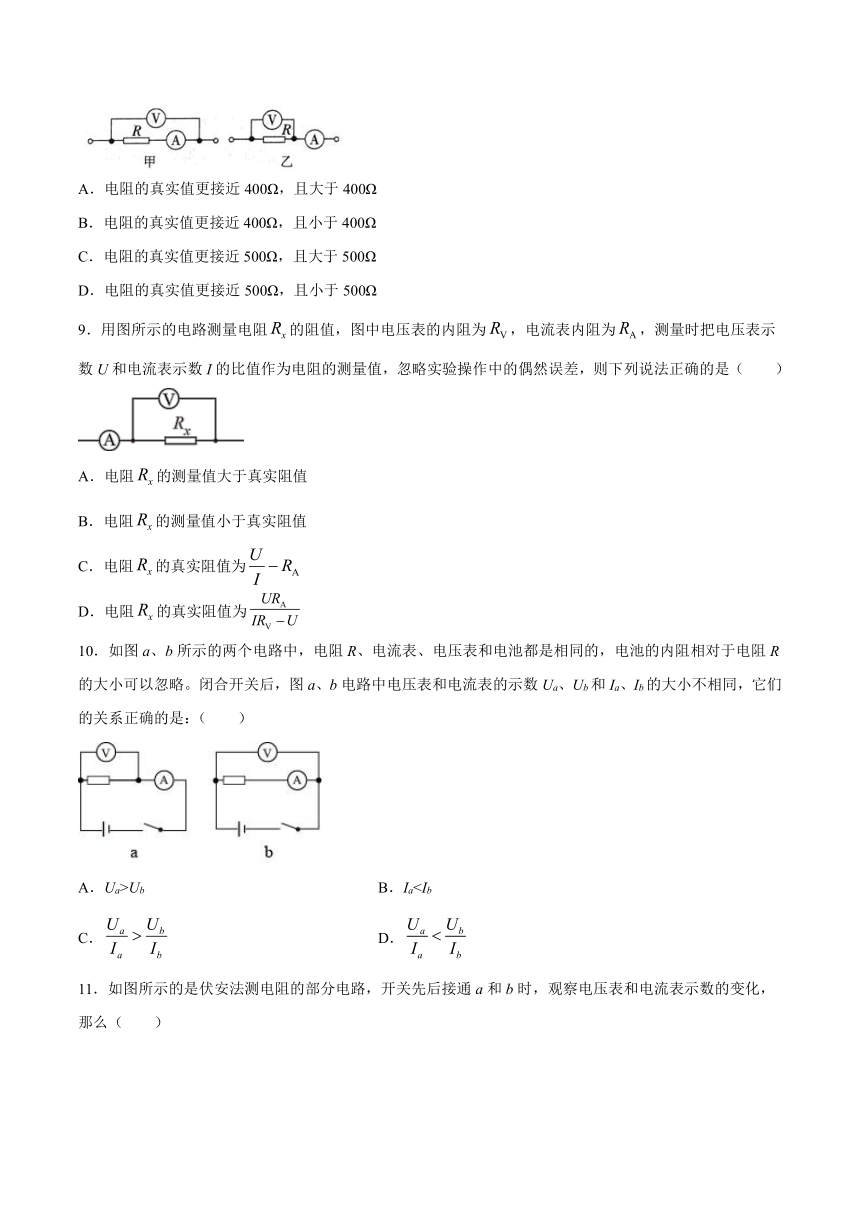

8．用电流表和电压表测量电阻R的阻值。当按照如图甲所示的方式接入电路测量时，电流表的示数为5.50mA，电压表的示数为2.75V；当按照如图乙所示的方式接入同一电路测量时，电流表的示数为5.55mA，电压表的示数为2.22V。图甲、图乙中的电流表和电压表相同，下列说法正确的是（　　）
A．电阻的真实值更接近400Ω，且大于400Ω
B．电阻的真实值更接近400Ω，且小于400Ω
C．电阻的真实值更接近500Ω，且大于500Ω
D．电阻的真实值更接近500Ω，且小于500Ω
9．用图所示的电路测量电阻的阻值，图中电压表的内阻为，电流表内阻为，测量时把电压表示数U和电流表示数I的比值作为电阻的测量值，忽略实验操作中的偶然误差，则下列说法正确的是（　　）
A．电阻的测量值大于真实阻值
B．电阻的测量值小于真实阻值
C．电阻的真实阻值为
D．电阻的真实阻值为
10．如图a、b所示的两个电路中，电阻R、电流表、电压表和电池都是相同的，电池的内阻相对于电阻R的大小可以忽略。闭合开关后，图a、b电路中电压表和电流表的示数Ua、Ub和Ia、Ib的大小不相同，它们的关系正确的是：（　　）
A．Ua>Ub
B．IaC．
D．

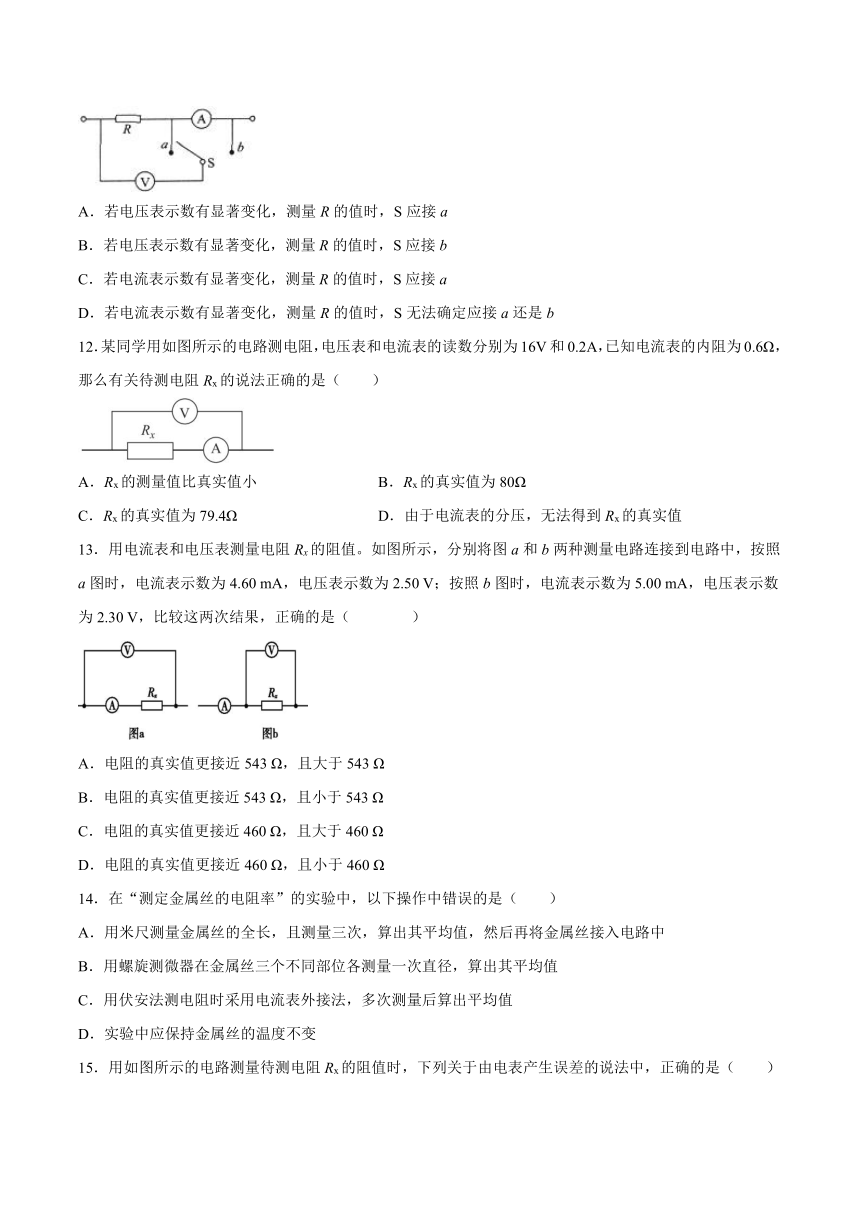

11．如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么（　　）
A．若电压表示数有显著变化，测量R的值时，S应接a
B．若电压表示数有显著变化，测量R的值时，S应接b
C．若电流表示数有显著变化，测量R的值时，S应接a
D．若电流表示数有显著变化，测量R的值时，S无法确定应接a还是b
12．某同学用如图所示的电路测电阻，电压表和电流表的读数分别为16V和0.2A，已知电流表的内阻为0.6Ω，那么有关待测电阻Rx的说法正确的是（　　）
A．Rx的测量值比真实值小
B．Rx的真实值为80Ω
C．Rx的真实值为79.4Ω
D．由于电流表的分压，无法得到Rx的真实值
13．用电流表和电压表测量电阻Rx的阻值。如图所示，分别将图a和b两种测量电路连接到电路中，按照a图时，电流表示数为4.60
mA，电压表示数为2.50
V；按照b图时，电流表示数为5.00
mA，电压表示数为2.30
V，比较这两次结果，正确的是（　
　）
A．电阻的真实值更接近543
Ω，且大于543
Ω
B．电阻的真实值更接近543
Ω，且小于543
Ω
C．电阻的真实值更接近460
Ω，且大于460
Ω
D．电阻的真实值更接近460
Ω，且小于460
Ω
14．在“测定金属丝的电阻率”的实验中，以下操作中错误的是（　　）
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
15．用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是（　　）
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越大，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
16．某同学用伏安法测一个未知电阻，用甲、乙图所示的电路各测试一次，依图甲测得的数据是，，依图乙测得数据是，，下列说法正确的是（
）
A．用甲电路测量的误差小些，真实值应小于
B．用甲电路测量的误差小些，真实值应大于
C．用乙电路测量的误差小些，真实值应小于
D．甲电路的电流和乙电路的电压都是准确值，所以电阻的真实值为
17．用伏安法测电阻时，待测电阻大约是10欧，电流表的内阻是1欧，电压表的内阻是5千欧，则：（
）
A．用电流表外接法，此时测量值比真实值大
B．用电流表外接法，此时测量值比真实值小
C．用电流表内接法，此时测量值比真实值大
D．用电流表内接法，此时测量值比真实值小
18．杨光同学用螺旋测微器测得该材料的直径如图所示，示数为D＝＿＿＿mm（注意第一根半刻度线已经露出）。
A．0.4200
B．1.420
C．0.92
D．0.920
19．某学习小组的同学们准备测量一段长度约100cm的电阻丝的电阻率，需要先测量电阻丝的长度，下列工具应该选用（　　）
A．程实同学文具盒里边的直尺
B．游标卡尺
C．螺旋测微器
D．实验室的直尺
20．某同学在测量金属丝电阻Rx的实验时，采用试触的方法，电路如图所示，让电压表的一端接在c点，另一端先后接到a点和b点。他发现电压表示数有明显变化，而电流表示数没有明显变化。下列说法正确的是（　　）
A．电压表的另一端应接a点，Rx的测量值大于真实值
B．电压表的另一端应接b点，Rx的测量值小于真实值
C．电压表的另一端应接a点，Rx的测量值小于真实值
D．电压表的另一端应接b点，Rx的测量值大于真实值
21．图示为伏安法测电阻的一种接法（其他元件未画出），如果考虑电流表和电压表电阻对测量结果的影响，则电压表与电流表的示数之比等于（　　）
A．电流表的阻值
B．电压表的阻值
C．电压表和待测电阻并联的总电阻
D．电流表和待测电阻串联的总电阻
22．用伏安法测一未知电阻时，若不知道的大概值，为了选择正确的测量电路以减小测量误差，一位学生把电流表和电压表如图所示接好。只空出电压表的接头不接，然后把分别与电流表的两个接线柱、接触，观察电压表和电流表示数变化情况，则（　　）
A．若电流表示数有明显变化，则应接，测量值偏大
B．若电流表示数有明显变化，则应接，测量值偏小
C．若电压表示数有明显变化，则应接，测量值偏小
D．若电压表示数有明显变化，则应接，测量值偏大
23．用伏安法测电阻有两种连接方式，现测量阻值约为的电阻。使用的电流表内阻为。使用的电压表内阻是，关于测量电路的选择，下列说法正确的是（　　）
A．应采用电流表内接法测量，且测量值大于真实值
B．应采用电流表内接法测量，且测量值小于真实值
C．应采用电流表外接法测量，且测量值大于真实值
D．应采用电流表外接法测量，且测量值小于真实值
24．用电流表和电压表测量电阻的阻值．如图所示，分别按照图甲、乙所示的两种测量方法连接电路。按照甲图测量时，电流表示数为4.00mA，电压表示数为2.40V。按照乙图测量时，电流表示数为5.00mA，电压表示数为2.30V。比较这两次结果，下列说法正确的是（　　）
A．电阻的真实值更接近，且大于
B．电阻的真实值更接近，且小于
C．电阻的真实值更接近，且大于
D．电阻的真实值更接近，且小于
25．如图所示是一种测量电阻的实验装置电路图，其中R1、R2是未知的定值定值，R3是保护电阻，R是电阻箱，Rx是待测电阻，是一只零刻度在中央、指针可以左右偏转的双向电压表.闭合开关S1、S2，调节R，使电压表的指针指在零刻度处，这时R的读数为90Ω；将R1、R2互换后，再次闭合S1、S2，调节R，使电压表V的指针指在零刻度处，这时R的读数为160Ω，那么被测电阻Rx的数值及R1与R2的比值分别为
（
）
A．120Ω
3:4
B．125Ω
4:3
C．160Ω
16:9
D．250Ω
9:16
26．用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（
）
A．测量大电阻时，用甲种接法
B．测量小电阻时，用乙种接法
C．甲种接法测量值偏大
D．乙种接法测量值偏大
27．图是电压表和电流表表测电阻的一种电路连接方法,为待测电阻。如考虑仪表本身电阻对测量结果的影响,则
(
)
A．电压表读数等于两端的实际电压
B．电压表读数小于两端的实际电压
C．电流表读数小于通过的实际电流
D．电流表读数等于通过的实际电流
28．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2
Ω，电压表的内电阻约为10
kΩ，若被测电阻R的电阻值约为4
Ω，则以下结论中正确的是
A．选用甲电路测量结果更准确，且测量值大于电阻的真实
B．选用甲电路测量结果更准确，且测量值小于电阻的真实值
C．选用乙电路测量结果更准确，且测量值大于电阻的真实值
D．选用乙电路测量结果更准确，且测量值小于电阻的真实值
29．在测量阻值较小的金属的电阻率的实验中，为了减小实验误差，并要求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是(　　)
A．
B．
C．
D．
30．某同学用伏安法测电阻，分别采用电流表内接法和外接法．测量某Rx的阻值分别为与，则测量值与和真实值
之间的关系是
A．
B．
C．
D．
参考答案
1．C
2．A
3．C
4．B
5．C
6．D
7．A
8．A
9．B
10．D
11．A
12．C
13．B
14．A
15．C
16．A
17．B
18．D
19．D
20．B
21．C
22．C
23．D
24．B
25．A
26．D
27．D
28．D
29．D
30．A
