鲁科版（2019）高二物理必修第三册寒假复习选择题知识点专项练习：4.1闭合电路欧姆定律

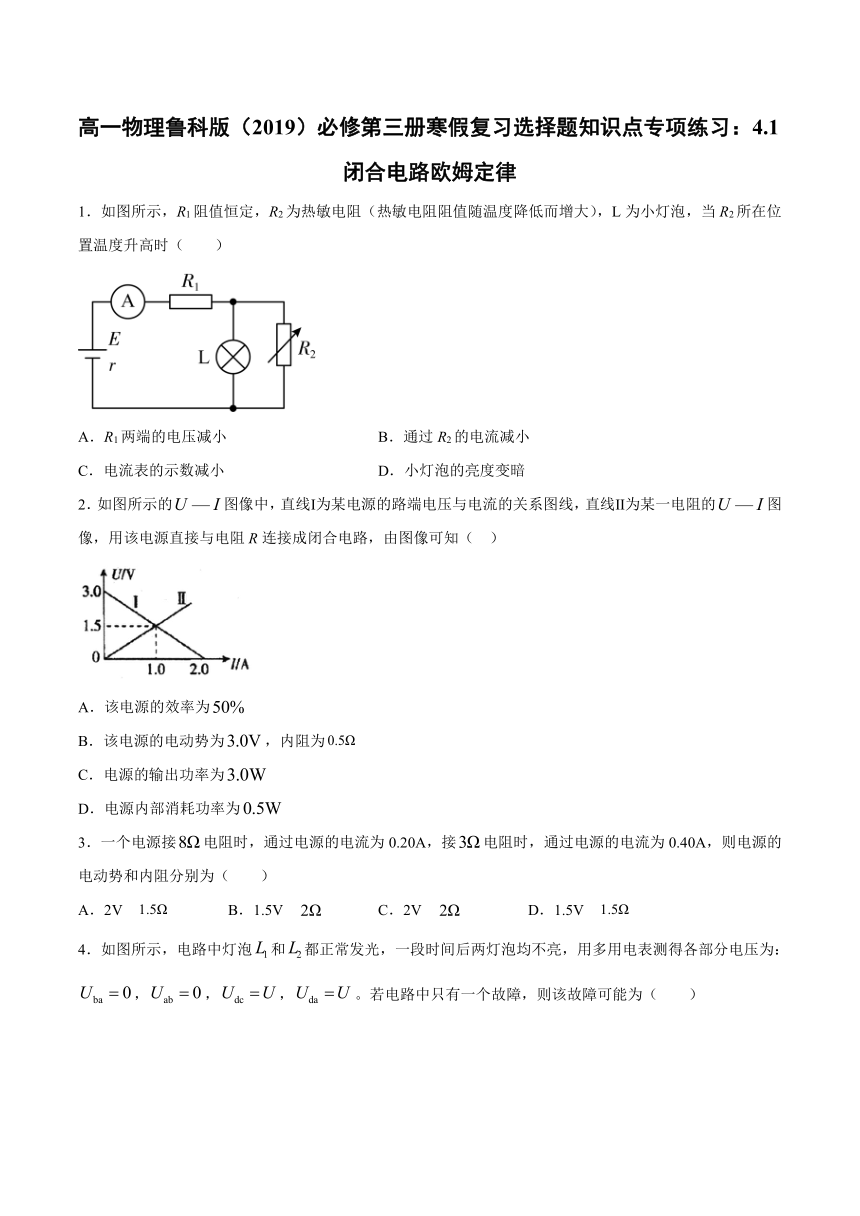

高一物理鲁科版（2019）必修第三册寒假复习选择题知识点专项练习：4.1闭合电路欧姆定律
1．如图所示，R1阻值恒定，R2为热敏电阻（热敏电阻阻值随温度降低而增大），L为小灯泡，当R2所在位置温度升高时（　　）
A．R1两端的电压减小
B．通过R2的电流减小
C．电流表的示数减小
D．小灯泡的亮度变暗
2．如图所示的图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻的图像，用该电源直接与电阻R连接成闭合电路，由图像可知（
）
A．该电源的效率为
B．该电源的电动势为，内阻为
C．电源的输出功率为
D．电源内部消耗功率为
3．一个电源接电阻时，通过电源的电流为0.20A，接电阻时，通过电源的电流为0.40A，则电源的电动势和内阻分别为（
）
A．2V
B．1.5V
C．2V
D．1.5V

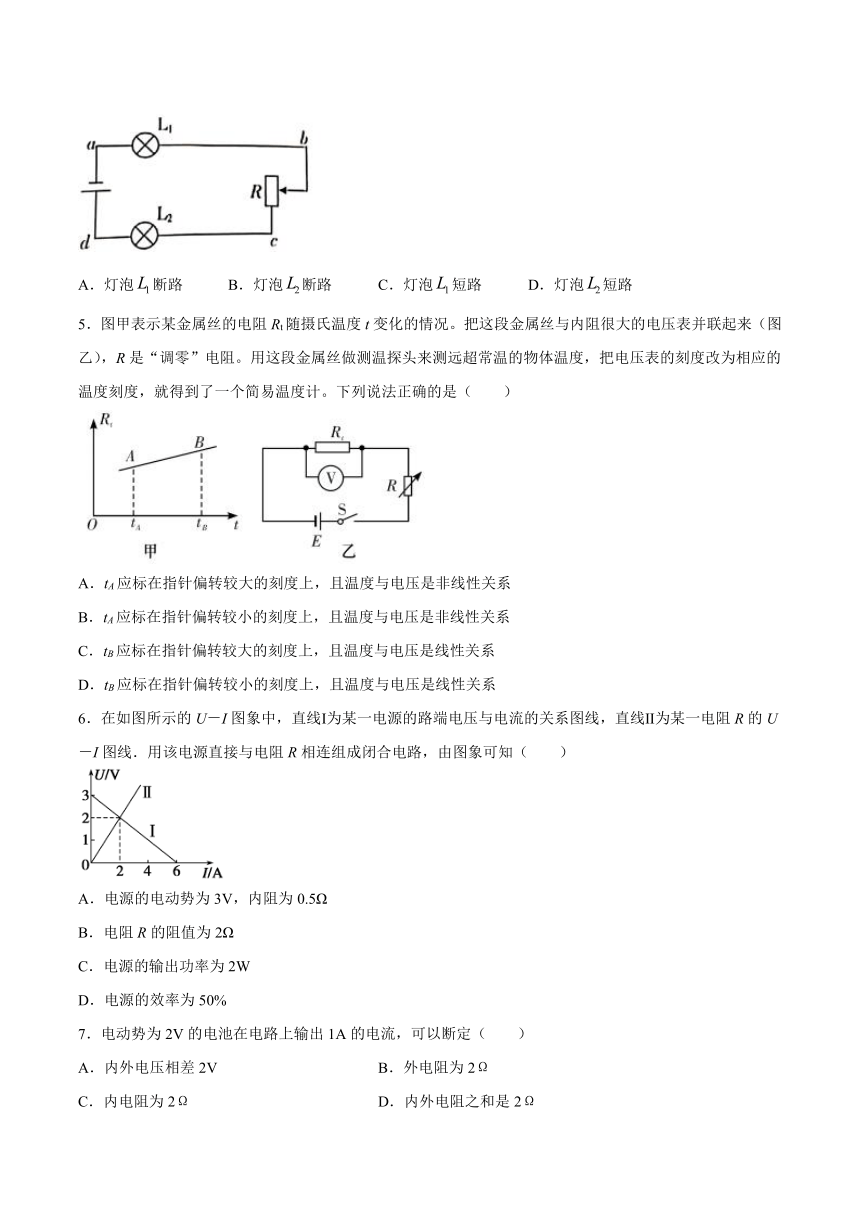

4．如图所示，电路中灯泡和都正常发光，一段时间后两灯泡均不亮，用多用电表测得各部分电压为：，，，。若电路中只有一个故障，则该故障可能为（　　）
A．灯泡断路
B．灯泡断路
C．灯泡短路
D．灯泡短路
5．图甲表示某金属丝的电阻Rt随摄氏温度t变化的情况。把这段金属丝与内阻很大的电压表并联起来（图乙），R是“调零”电阻。用这段金属丝做测温探头来测远超常温的物体温度，把电压表的刻度改为相应的温度刻度，就得到了一个简易温度计。下列说法正确的是（　　）
A．tA应标在指针偏转较大的刻度上，且温度与电压是非线性关系
B．tA应标在指针偏转较小的刻度上，且温度与电压是非线性关系
C．tB应标在指针偏转较大的刻度上，且温度与电压是线性关系
D．tB应标在指针偏转较小的刻度上，且温度与电压是线性关系
6．在如图所示的U－I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U－I图线．用该电源直接与电阻R相连组成闭合电路，由图象可知（　　）
A．电源的电动势为3V，内阻为0.5Ω
B．电阻R的阻值为2Ω
C．电源的输出功率为2W
D．电源的效率为50%
7．电动势为2V的电池在电路上输出1A的电流，可以断定（　　）
A．内外电压相差2V
B．外电阻为2Ω
C．内电阻为2Ω
D．内外电阻之和是2Ω

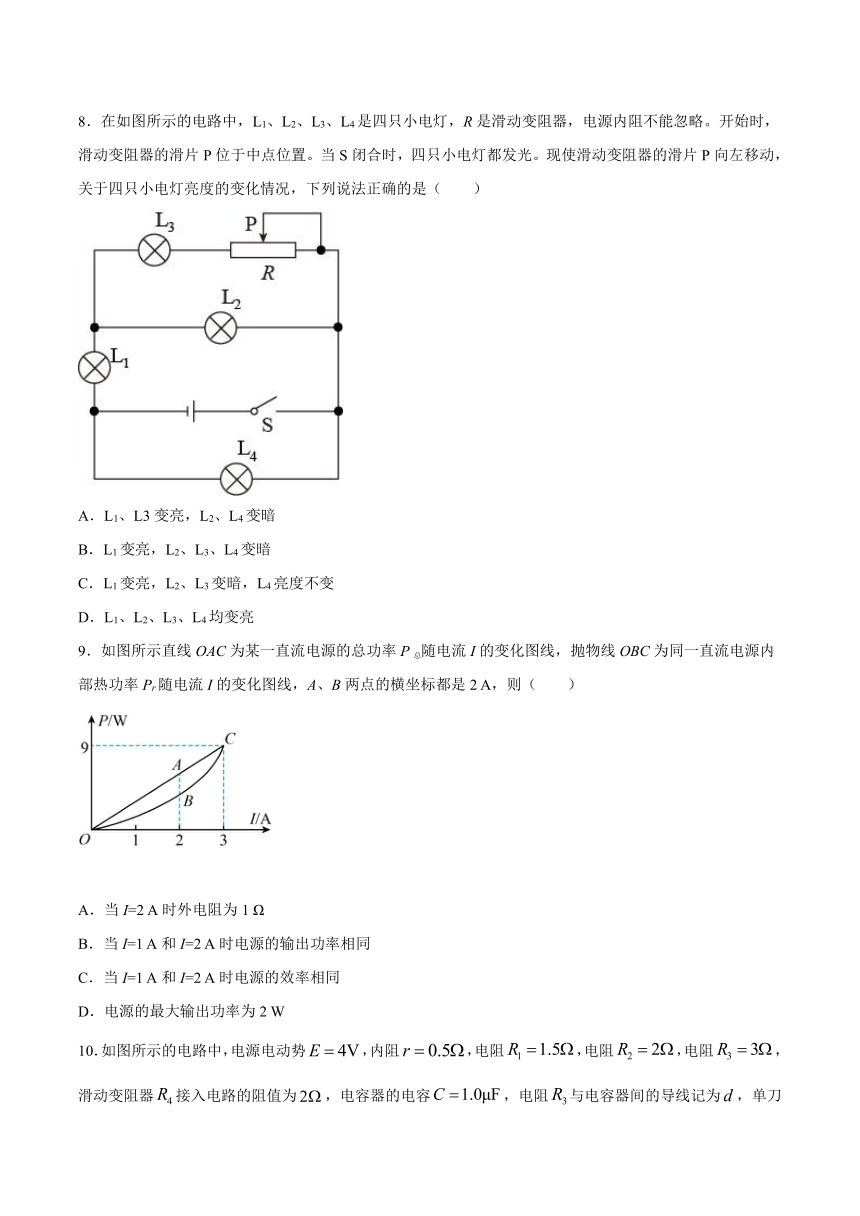

8．在如图所示的电路中，L1、L2、L3、L4是四只小电灯，R是滑动变阻器，电源内阻不能忽略。开始时，滑动变阻器的滑片P位于中点位置。当S闭合时，四只小电灯都发光。现使滑动变阻器的滑片P向左移动，关于四只小电灯亮度的变化情况，下列说法正确的是（　　）
A．L1、L3变亮，L2、L4变暗
B．L1变亮，L2、L3、L4变暗
C．L1变亮，L2、L3变暗，L4亮度不变
D．L1、L2、L3、L4均变亮
9．如图所示直线OAC为某一直流电源的总功率P总随电流I的变化图线，抛物线OBC为同一直流电源内部热功率Pr随电流I的变化图线，A、B两点的横坐标都是2
A，则（　　）
A．当I=2
A时外电阻为1
Ω
B．当I=1
A和I=2
A时电源的输出功率相同
C．当I=1
A和I=2
A时电源的效率相同
D．电源的最大输出功率为2
W

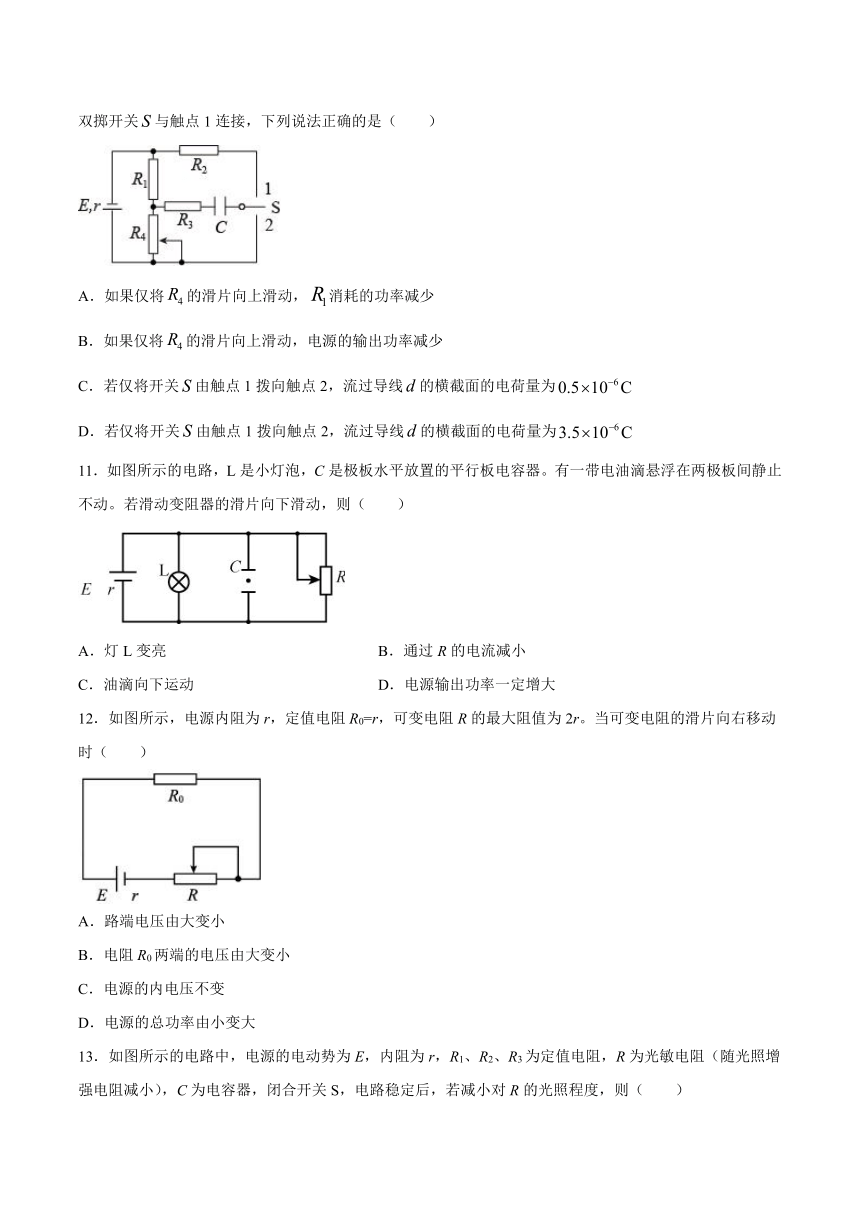

10．如图所示的电路中，电源电动势，内阻，电阻，电阻，电阻，滑动变阻器接入电路的阻值为，电容器的电容，电阻与电容器间的导线记为，单刀双掷开关与触点1连接，下列说法正确的是（　　）
A．如果仅将的滑片向上滑动，消耗的功率减少
B．如果仅将的滑片向上滑动，电源的输出功率减少
C．若仅将开关由触点1拨向触点2，流过导线的横截面的电荷量为
D．若仅将开关由触点1拨向触点2，流过导线的横截面的电荷量为
11．如图所示的电路，L是小灯泡，C是极板水平放置的平行板电容器。有一带电油滴悬浮在两极板间静止不动。若滑动变阻器的滑片向下滑动，则（　　）
A．灯L变亮
B．通过R的电流减小
C．油滴向下运动
D．电源输出功率一定增大
12．如图所示，电源内阻为r，定值电阻R0=r，可变电阻R的最大阻值为2r。当可变电阻的滑片向右移动时（　　）
A．路端电压由大变小
B．电阻R0两端的电压由大变小
C．电源的内电压不变
D．电源的总功率由小变大

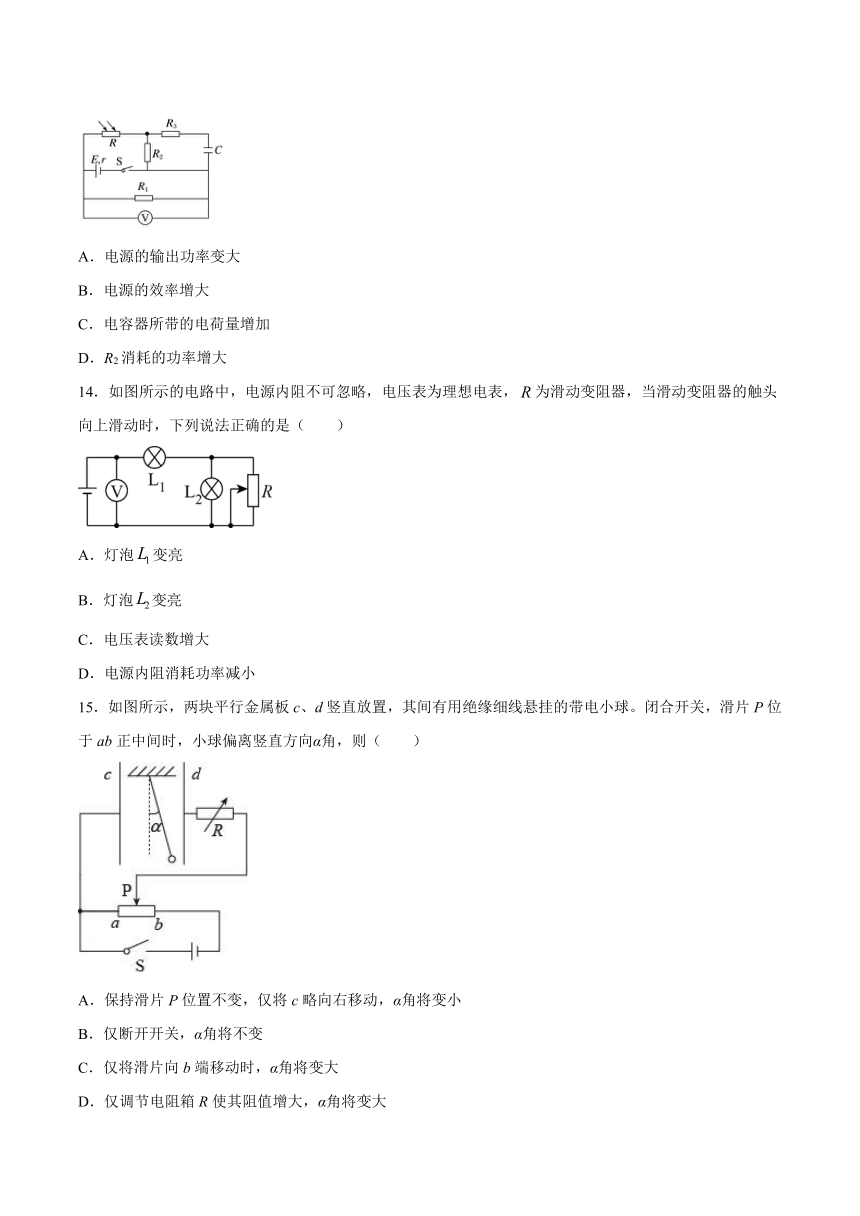

13．如图所示的电路中，电源的电动势为E，内阻为r，R1、R2、R3为定值电阻，R为光敏电阻（随光照增强电阻减小），C为电容器，闭合开关S，电路稳定后，若减小对R的光照程度，则（　　）
A．电源的输出功率变大
B．电源的效率增大
C．电容器所带的电荷量增加
D．R2消耗的功率增大
14．如图所示的电路中，电源内阻不可忽略，电压表为理想电表，为滑动变阻器，当滑动变阻器的触头向上滑动时，下列说法正确的是（　　）
A．灯泡变亮
B．灯泡变亮
C．电压表读数增大
D．电源内阻消耗功率减小
15．如图所示，两块平行金属板c、d竖直放置，其间有用绝缘细线悬挂的带电小球。闭合开关，滑片P位于ab正中间时，小球偏离竖直方向α角，则（　　）
A．保持滑片P位置不变，仅将c略向右移动，α角将变小
B．仅断开开关，α角将不变
C．仅将滑片向b端移动时，α角将变大
D．仅调节电阻箱R使其阻值增大，α角将变大
16．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（　　）
A．电压表读数增大
B．电流表读数减小
C．质点P将向下运动
D．R3上消耗的功率逐渐增大
17．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R3的光的强度减弱，则（　　）
A．电压表的示数变大
B．小灯泡消耗的功率变小
C．通过R2的电流变小
D．电源内阻的电压变大
18．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流的变化的特性曲线，曲线Ⅲ是小灯泡的伏安特性曲线，如果把小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（　　）
A．电源1和电源2的内阻之比为7∶11
B．在两种连接状态下，电源1和电源2的输出功率之比为1∶2
C．在两种连接状态下小灯泡的电阻之比为1∶2
D．在两种连接状态下，电源1和电源2的效率之比为1∶2
19．如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光。在将滑动变阻器的滑片逐渐向右滑动的过程中，下列说法正确的是（　　）
A．小灯泡、均变暗
B．小灯泡变暗，小灯泡变亮
C．电流表A的读数变小，电压表V的读数变大
D．电流表A的读数变大，电压表V的读数变小
20．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，其中R1>r，滑动变阻器的滑片由中点滑向a端时，下列说法正确的是（　　）
A．电压表的示数变大
B．电流表A2的示数变大
C．电源的输出功率一定减小
D．电压表V和电流表A1示数变化量的比值为定值
21．图甲为某电源的图线，图乙为某小灯泡的图线，则下列说法正确的是（　　）
A．电源的内阻为
B．小灯泡的电阻随着电压的增大而减小
C．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.35W
D．当小灯泡两端的电压为0.5V时，它的电阻约为
22．如图所示电路中，电源电动势为E，内阻为r，电容器的电容为C，定值电阻的阻值为R。开关闭合前电容器不带电。闭合开关，待电路稳定后，下列说法正确的是（　　）
A．闭合开关瞬间，电容器充电，且电容器的充电电流在充电过程中逐渐增加
B．如果电容器两极板间距变大，电容器要充电
C．电容器所带电荷量为
D．整个电路消耗的电功率等于
23．在如图所示的电路中，当滑动变阻器的滑片P向右移动时，电源的（　　）
A．总功率减小，效率减小
B．总功率减小，效率增大
C．总功率增大，效率减小
D．总功率增大，效率增大
24．如图所示电路，，，电源内阻不能忽略。当接1时，电流表示数为。则接2时，电流表的示数可能是（　　）
A．
B．
C．
D．
25．如图所示电路中，电源电动势为E，内电阻不能忽略。闭合S后，调整R的阻值，使电压表的示数增大，则（　　）
A．通过R的电流增大
B．两端的电压减小，减小量为
C．通过的电流减小，减小量小于
D．路端电压增大，增大量为
26．某同学为探究电表的改装，设计了如图所示的实验电路。A为0.6A量程的标准电流表，G为满偏电流，内阻的灵敏电流计，V为理想电压表，、为滑动变阻器，E为电源，S为开关。电源的内阻不计，的最大阻值为200Ω。该同学要通过调节滑片的位置，将灵敏电流计改装成0.6A量程的电流表，下列说法正确的是（　　）
A．开关S闭合前，为保证灵敏电流计安全，滑动变阻器的滑片应置于最右端
B．开关S闭合后，只将的滑片向下滑动，电流表A的示数将变小
C．开关S闭合后，只将的滑片向右滑动，电压表V的示数将变大
D．新表改装完成后，当电流表A的示数为0.3A时，灵敏电流计G中的电流为100mA
27．在如图所示的电路中，电源的内阻r=2.0Ω，电阻R=8.0Ω，不计电流表的内阻。闭合开关S后，电流表的示数I=0.30A。电源内阻r上产生的热功率P为（　　）
A．0.18W
B．0.72W
C．3.0W
D．9.0W
28．在如图所示的电路中，电源的内阻r=2.0Ω，电阻R=8.0Ω，不计电流表的内阻。闭合开关S后，电流表的示数I=0.30A。电源的电动势E为（　　）
A．1.0V
B．2.4V
C．3.0V
D．6.0V
29．如图所示，电源电动势为E，内阻为r，电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。当电键S闭合时，电容器中一带电微粒恰好处于静止状态。有关下列说法中正确的是（　　）
A．只调节电阻R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流
B．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向上的电流
C．只调节电阻R2的滑动端P1向下端移动时，电压表示数变大，带电微粒向下运动
D．若断开电键S，带电微粒将保持静止
30．如图所示电路中，定值电阻R1=R，R2=2R，R3是滑动变阻器最大阻值为2R，电源的内阻r=R，电流表A和电压表V1、V2均为理想电表。闭合开关S，当滑动变阻器的触头P从电阻的中点滑到最右端的过程，电压表V1、V2和电流表A的变化量的绝对值分别是△U1、△U2和△I，下列说法中正确的是（　　）
A．电压表V2的示数减小
B．△U1=△U2
C．电源的输出的电功率减小
D．不变，变大
参考答案
1．D
2．A
3．C
4．B
5．B
6．A
7．D
8．A
9．B
10．D
11．C
12．B
13．B
14．A
15．C
16．C
17．B
18．B
19．C
20．D
21．C
22．C
23．B
24．D
25．C
26．D
27．A
28．C
29．B
30．C
