鲁科版（2019）高二物理必修第三册寒假复习选择题知识点专项练习：4.3多用电表测量电学量

高一物理鲁科版（2019）必修第三册寒假复习选择题知识点专项练习：4.3多用电表测量电学量

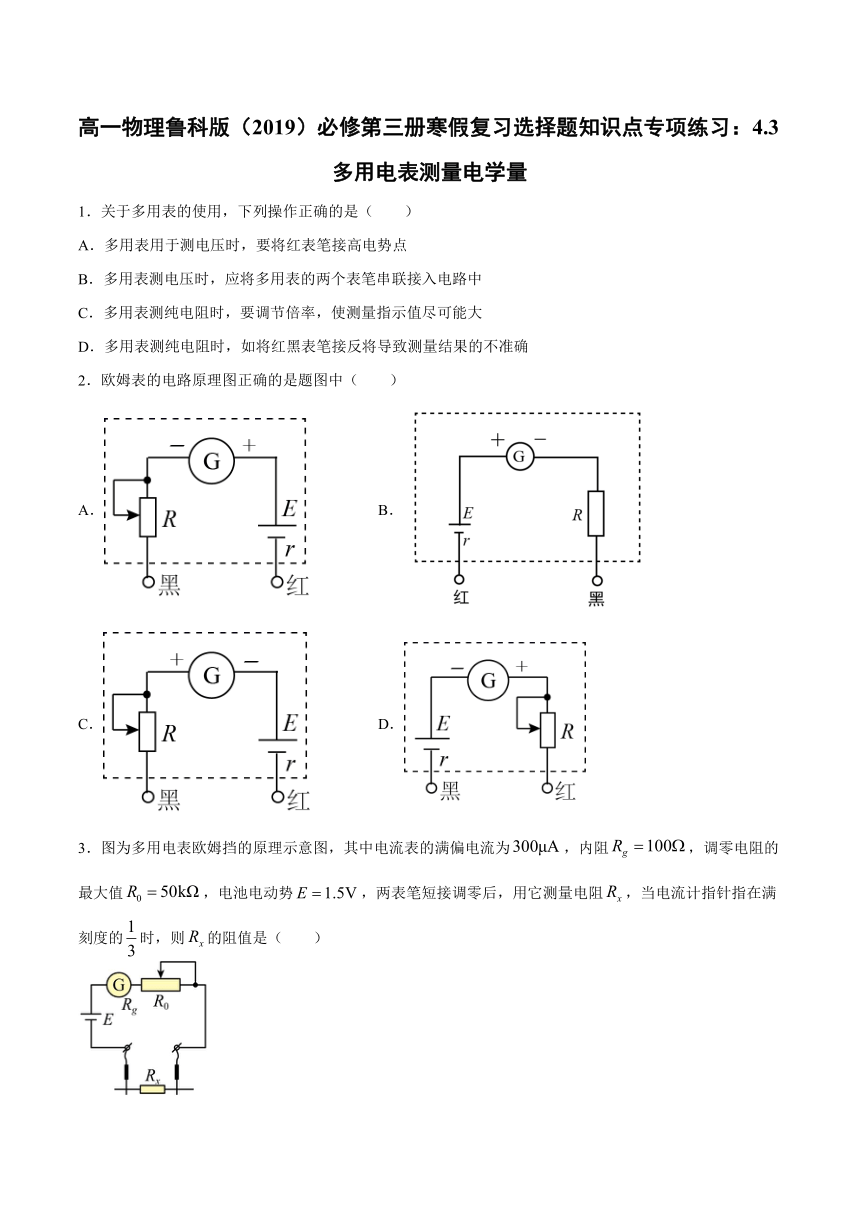

1．关于多用表的使用，下列操作正确的是（　　）
A．多用表用于测电压时，要将红表笔接高电势点
B．多用表测电压时，应将多用表的两个表笔串联接入电路中
C．多用表测纯电阻时，要调节倍率，使测量指示值尽可能大
D．多用表测纯电阻时，如将红黑表笔接反将导致测量结果的不准确
2．欧姆表的电路原理图正确的是题图中（　　）
A．
B．
C．
D．
3．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻的最大值，电池电动势，两表笔短接调零后，用它测量电阻，当电流计指针指在满刻度的时，则的阻值是（　　）
A．
左侧表笔为红色
B．
右侧表笔为红色
C．
左侧表笔为红色
D．
右侧表笔为红色

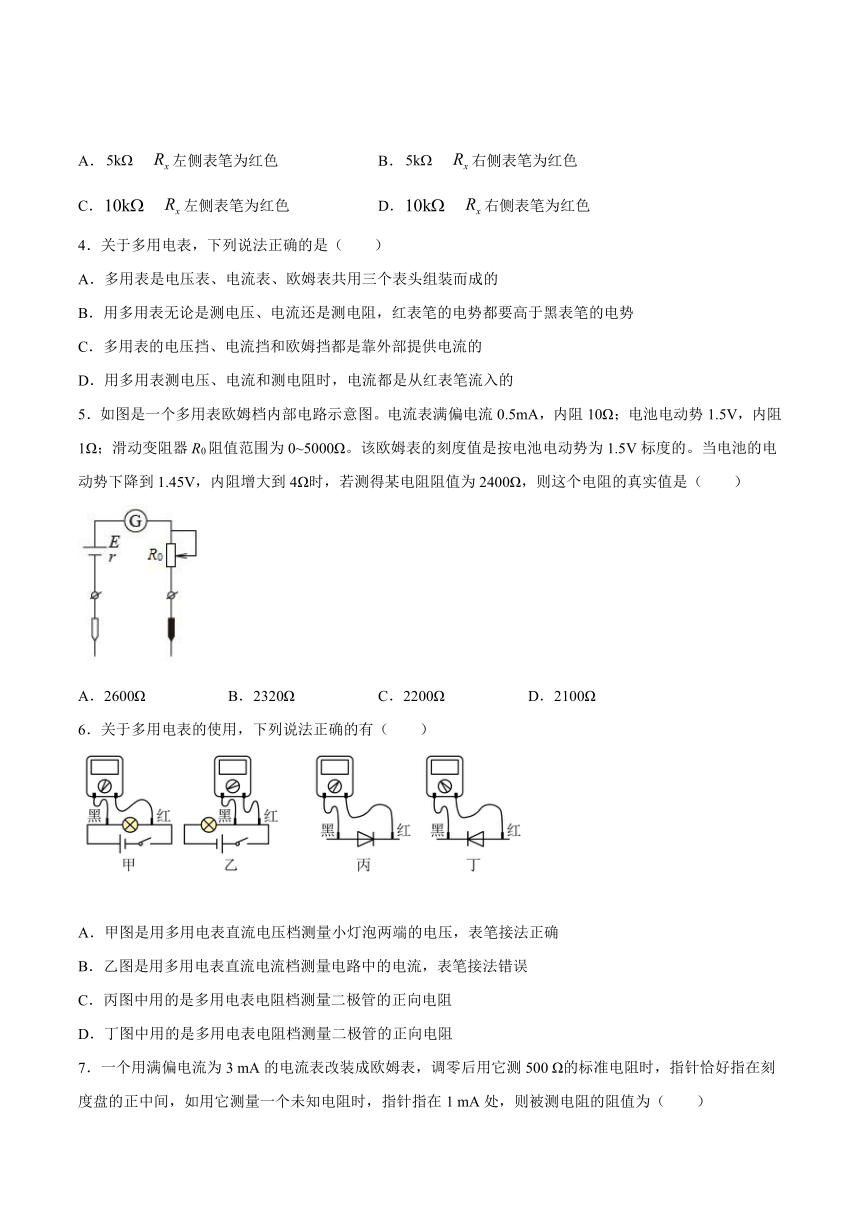

4．关于多用电表，下列说法正确的是（　　）
A．多用表是电压表、电流表、欧姆表共用三个表头组装而成的
B．用多用表无论是测电压、电流还是测电阻，红表笔的电势都要高于黑表笔的电势
C．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用表测电压、电流和测电阻时，电流都是从红表笔流入的
5．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA，内阻10Ω；电池电动势1.5V，内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V标度的。当电池的电动势下降到1.45V，内阻增大到4Ω时，若测得某电阻阻值为2400Ω，则这个电阻的真实值是（　　）
A．2600Ω
B．2320Ω
C．2200Ω
D．2100Ω
6．关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流档测量电路中的电流，表笔接法错误
C．丙图中用的是多用电表电阻档测量二极管的正向电阻
D．丁图中用的是多用电表电阻档测量二极管的正向电阻
7．一个用满偏电流为3
mA的电流表改装成欧姆表，调零后用它测500
Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1
mA处，则被测电阻的阻值为（　　）
A．1
000
Ω
B．5
000
Ω
C．150
Ω
D．2
000
Ω

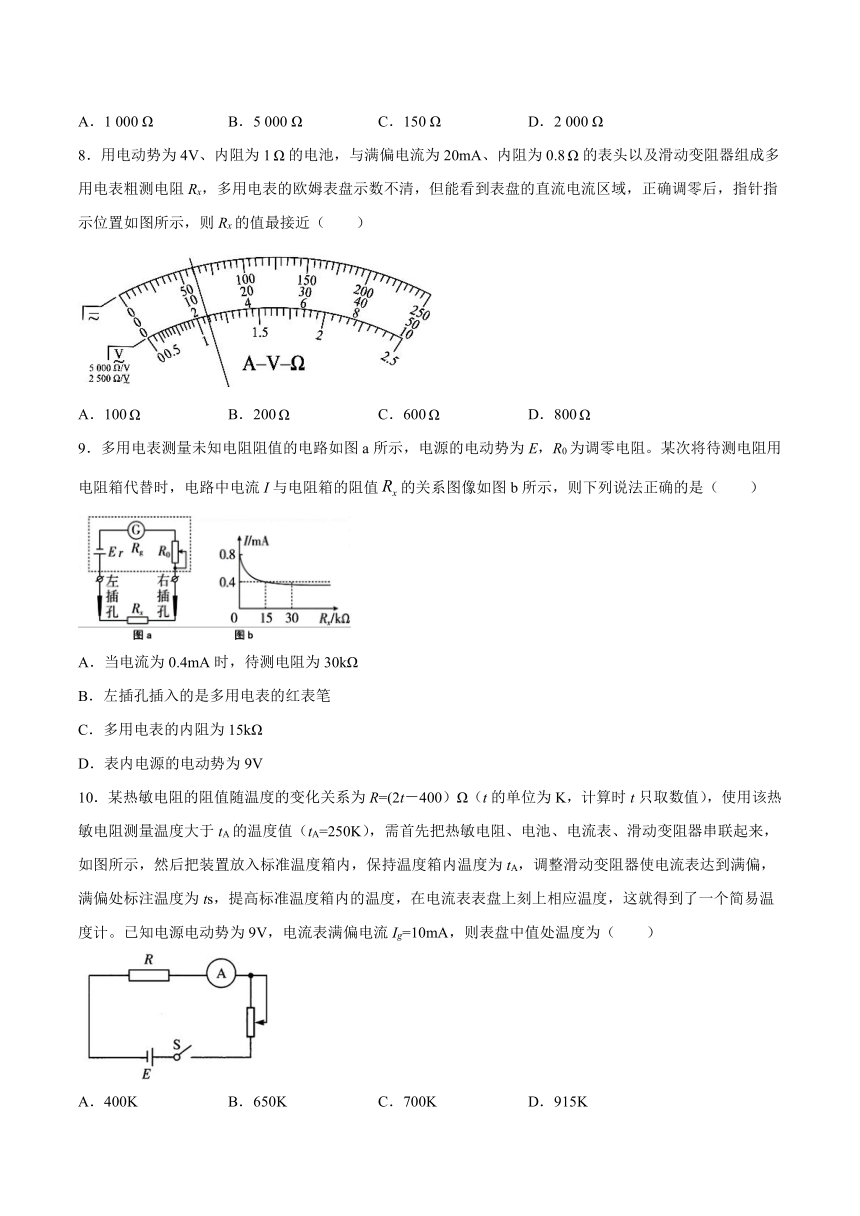

8．用电动势为4V、内阻为1的电池，与满偏电流为20mA、内阻为0.8的表头以及滑动变阻器组成多用电表粗测电阻Rx，多用电表的欧姆表盘示数不清，但能看到表盘的直流电流区域，正确调零后，指针指示位置如图所示，则Rx的值最接近（　　）
A．100
B．200
C．600
D．800
9．多用电表测量未知电阻阻值的电路如图a所示，电源的电动势为E，R0为调零电阻。某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值的关系图像如图b所示，则下列说法正确的是（　　）
A．当电流为0.4mA时，待测电阻为30kΩ
B．左插孔插入的是多用电表的红表笔
C．多用电表的内阻为15kΩ
D．表内电源的电动势为9V
10．某热敏电阻的阻值随温度的变化关系为R=(2t－400）Ω（t的单位为K，计算时t只取数值），使用该热敏电阻测量温度大于tA的温度值（tA=250K），需首先把热敏电阻、电池、电流表、滑动变阻器串联起来，如图所示，然后把装置放入标准温度箱内，保持温度箱内温度为tA，调整滑动变阻器使电流表达到满偏，满偏处标注温度为ts，提高标准温度箱内的温度，在电流表表盘上刻上相应温度，这就得到了一个简易温度计。已知电源电动势为9V，电流表满偏电流Ig=10mA，则表盘中值处温度为（　　）
A．400K
B．650K
C．700K
D．915K

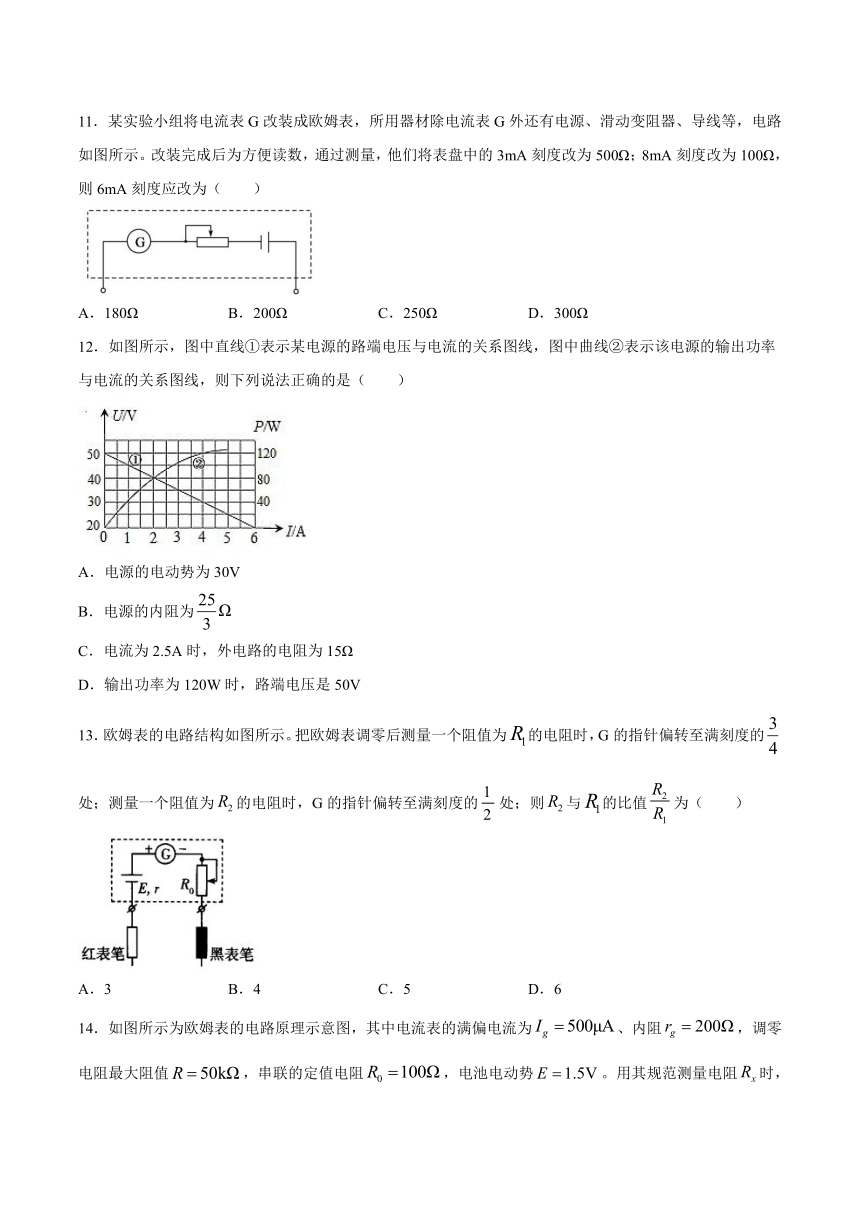

11．某实验小组将电流表G改装成欧姆表，所用器材除电流表G外还有电源、滑动变阻器、导线等，电路如图所示。改装完成后为方便读数，通过测量，他们将表盘中的3mA刻度改为500Ω；8mA刻度改为100Ω，则6mA刻度应改为（　　）
A．180Ω
B．200Ω
C．250Ω
D．300Ω
12．如图所示，图中直线①表示某电源的路端电压与电流的关系图线，图中曲线②表示该电源的输出功率与电流的关系图线，则下列说法正确的是（　　）
A．电源的电动势为30V
B．电源的内阻为
C．电流为2.5A时，外电路的电阻为15Ω
D．输出功率为120W时，路端电压是50V
13．欧姆表的电路结构如图所示。把欧姆表调零后测量一个阻值为的电阻时，G的指针偏转至满刻度的处；测量一个阻值为的电阻时，G的指针偏转至满刻度的处；则与的比值为（　　）
A．3
B．4
C．5
D．6

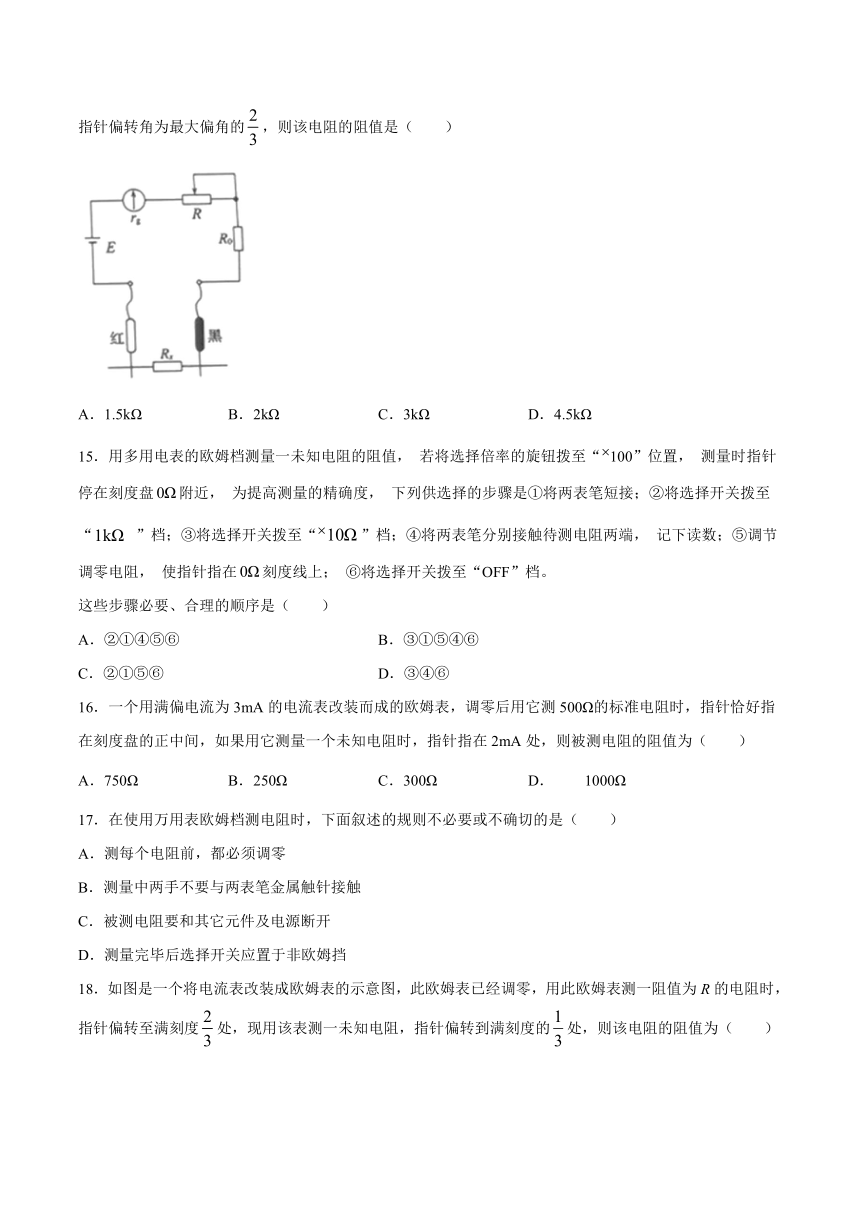

14．如图所示为欧姆表的电路原理示意图，其中电流表的满偏电流为、内阻，调零电阻最大阻值，串联的定值电阻，电池电动势。用其规范测量电阻时，指针偏转角为最大偏角的，则该电阻的阻值是（　　）
A．1.5kΩ
B．2kΩ
C．3kΩ
D．4.5kΩ
15．用多用电表的欧姆档测量一未知电阻的阻值，
若将选择倍率的旋钮拨至“100”位置，
测量时指针停在刻度盘附近，
为提高测量的精确度，
下列供选择的步骤是①将两表笔短接；②将选择开关拨至“
”档；③将选择开关拨至“”档；④将两表笔分别接触待测电阻两端，
记下读数；⑤调节调零电阻，
使指针指在刻度线上；
⑥将选择开关拨至“OFF”档。
这些步骤必要、合理的顺序是（　　）
A．②①④⑤⑥
B．③①⑤④⑥
C．②①⑤⑥
D．③④⑥
16．一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在2mA处，则被测电阻的阻值为（　　）
A．750Ω
B．250Ω
C．300Ω
D．1000Ω
17．在使用万用表欧姆档测电阻时，下面叙述的规则不必要或不确切的是（　　）
A．测每个电阻前，都必须调零
B．测量中两手不要与两表笔金属触针接触
C．被测电阻要和其它元件及电源断开
D．测量完毕后选择开关应置于非欧姆挡
18．如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　　）
A．4R
B．5R
C．10R
D．16R
19．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA．内阻10Ω；电池电动势1.5V。内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V。内阻增大到4Ω时仍可调零。若测得某电阻阻值为600Ω，则这个电阻的真实值是（　　）
A．
B．
C．
D．
20．如图所示为欧姆表的原理图，表头G的内阻为Rg，满偏电流Ig＝200
μA，滑动变阻器R为调零电阻，电源电动势E＝1.5
V，内阻不能忽略；当接入电阻Rx＝0时，表头指针恰好达到满偏；当表头指针达到满偏的时，此时接入电路的电阻Rx为（　　）
A．3
750
Ω
B．5
000
Ω
C．7
500
Ω
D．10
000
Ω
21．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为3mA，内阻r=100Ω，调零电阻的最大值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，内阻r=1Ω，用它测量电阻Rx，能准确测量的阻值范围是（　　）
A．30kΩ~80kΩ
B．3kΩ~8kΩ
C．300Ω~800Ω
D．30Ω~80Ω
22．下列器材测量的物理量是矢量的是（　　）
A．
B．
C．
D．
23．如图所示为多用电表电阻的原理图，表头内阻为，调零电阻为，电池的电动势为，内阻为，则下列说法中错误的是（
）
A．它是根据闭合电路欧姆定律制成的，并且由表改装的
B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则
C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端
D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是
24．多用电表调零后用“×100”
档测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（　　）
A．这个电阻的阻值很大，应换用“×10”档调零后重新测量
B．这个电阻的阻值很大，应换用“×1K”档调零后重新测量
C．这个电阻的阻值很小，应换用“×10”档调零后重新测量
D．这个电阻的阻值很小，应换用“×1K”档调零后重新测量
25．用欧姆表测一个电阻R的阻值，选择旋钮置于“×100”挡，测量时指针指在10与20刻度的正中间，可以确定（　　）
A．R=150Ω
B．1000ΩC．R=1500Ω
D．1500Ω26．用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则（　　）
A．测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表
B．测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表
C．测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表
D．测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表
27．如图所示为多用电表电阻挡的原理图，表头内阻为Rg，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是（　　）
A．接表内电池负极的表笔应是黑表笔
B．它是根据闭合电路欧姆定律制成的
C．调零后刻度盘的中心刻度值是Rg＋r
D．电阻挡对应的“0”刻度在刻度盘的左端
28．如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角为θ；现用手掌挡住部分光线，表针的偏角为θ′，则可判断（　　）
A．θ′＝θ
B．θ′＜θ
C．θ′＞θ
D．不能确定
29．如图中为多用电表欧姆挡原理的示意图，其中表头的满偏电流为，内阻，调零电阻的最大阻值为，串联的固定电阻，电源的电动势，电源内阻，用它测量电阻，能准确测量的阻值范围是（
）
A．
B．
C．
D．
30．如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　　）
A．16R
B．10R
C．5R
D．4R
参考答案
1．A
2．A
3．C
4．D
5．B
6．C
7．A
8．C
9．C
10．C
11．A
12．C
13．A
14．A
15．B
16．B
17．A
18．A
19．C
20．A
21．C
22．B
23．C
24．B
25．B
26．C
27．B
28．B
29．B
30．A
