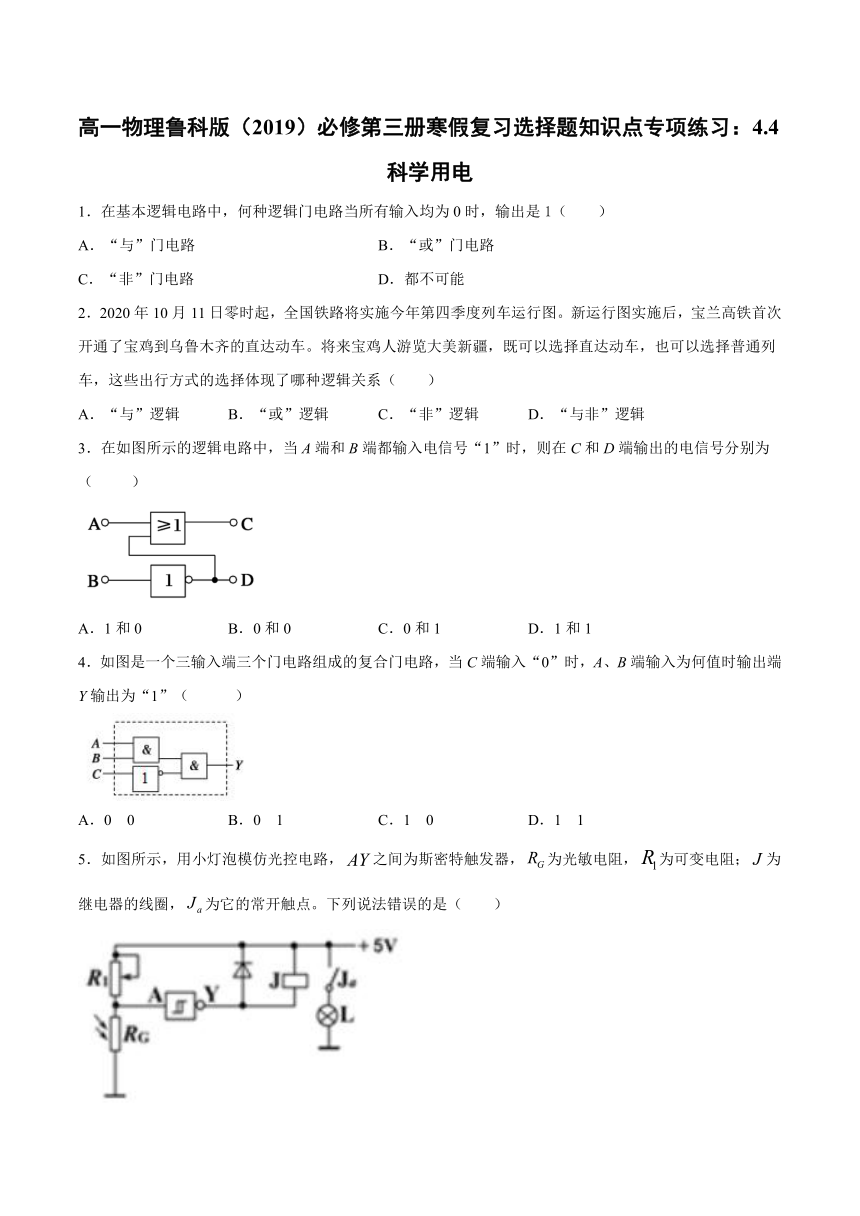

鲁科版（2019）高二物理必修第三册寒假复习选择题知识点专项练习：4.4科学用电

高一物理鲁科版（2019）必修第三册寒假复习选择题知识点专项练习：4.4科学用电
1．在基本逻辑电路中，何种逻辑门电路当所有输入均为0时，输出是1（　　）
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．都不可能
2．2020年10月11日零时起，全国铁路将实施今年第四季度列车运行图。新运行图实施后，宝兰高铁首次开通了宝鸡到乌鲁木齐的直达动车。将来宝鸡人游览大美新疆，既可以选择直达动车，也可以选择普通列车，这些出行方式的选择体现了哪种逻辑关系（　　）
A．“与”逻辑
B．“或”逻辑
C．“非”逻辑
D．“与非”逻辑
3．在如图所示的逻辑电路中，当A端和B端都输入电信号“1”时，则在C和D端输出的电信号分别为（　
　）
A．1和0
B．0和0
C．0和1
D．1和1
4．如图是一个三输入端三个门电路组成的复合门电路，当C端输入“0”时，A、B端输入为何值时输出端Y输出为“1”（
　　）
A．0　0
B．0　1
C．1　0
D．1　1
5．如图所示，用小灯泡模仿光控电路，之间为斯密特触发器，为光敏电阻，为可变电阻；为继电器的线圈，为它的常开触点。下列说法错误的是（　　）

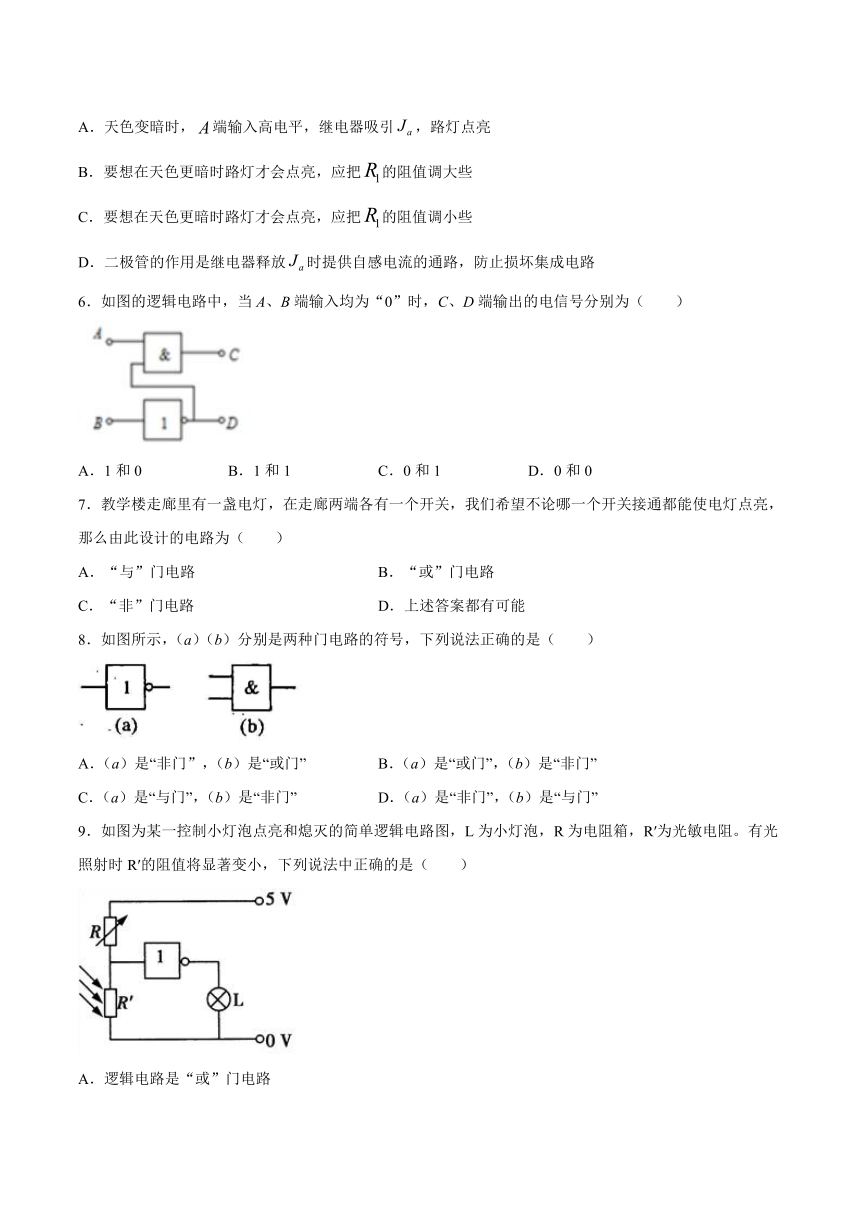

A．天色变暗时，端输入高电平，继电器吸引，路灯点亮
B．要想在天色更暗时路灯才会点亮，应把的阻值调大些
C．要想在天色更暗时路灯才会点亮，应把的阻值调小些
D．二极管的作用是继电器释放时提供自感电流的通路，防止损坏集成电路
6．如图的逻辑电路中，当A、B端输入均为“0”时，C、D端输出的电信号分别为（　　）
A．1和0
B．1和1
C．0和1
D．0和0
7．教学楼走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么由此设计的电路为（　　）
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．上述答案都有可能
8．如图所示，（a）（b）分别是两种门电路的符号，下列说法正确的是（
）
A．（a）是“非门”，（b）是“或门”
B．（a）是“或门”，（b）是“非门”
C．（a）是“与门”，（b）是“非门”
D．（a）是“非门”，（b）是“与门”
9．如图为某一控制小灯泡点亮和熄灭的简单逻辑电路图，L为小灯泡，R为电阻箱，R′为光敏电阻。有光照射时R′的阻值将显著变小，下列说法中正确的是（　　）
A．逻辑电路是“或”门电路
B．逻辑电路是“与”门电路
C．有光照射电阻R′时，小灯泡L将发光
D．无光照射电阻R′时，小灯泡L将发光
10．如图所示为一个简单的报警器电路图，下列说法正确的是
（
）
A．Sl，S2都合上时报警器发声；
B．Sl断开，S2合上时报警器发声；
C．Sl，S2都断开时报警器发声；
D．Sl闭合，S2断开时报警器发声．
11．在解锁智能手机的过程中，可以采用人脸识别，也可以输入正确的密码，则要完成解锁手机，上述两种方式的逻辑关系是（　　）
A．“或”关系
B．“与”关系
C．“非”关系
D．不存在逻辑关系
12．如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出0时，A，B端的输入分别是(　　)
A．0、0
B．0、1
C．1、0
D．1、1
13．在如图所示的逻辑电路中，当A端输入电信号为“0”，B端输入电信号为“0”时，在C和D端输出的电信号分别为（
）
A．1和0
B．0和1
C．1和1
D．0和0
14．联合国安理会每个常任理事国都拥有否决权，只要有一个理事国不通过，提案都无法通过．假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系（
）
A．“与”门
B．“或”门
C．“非”门
D．都不是

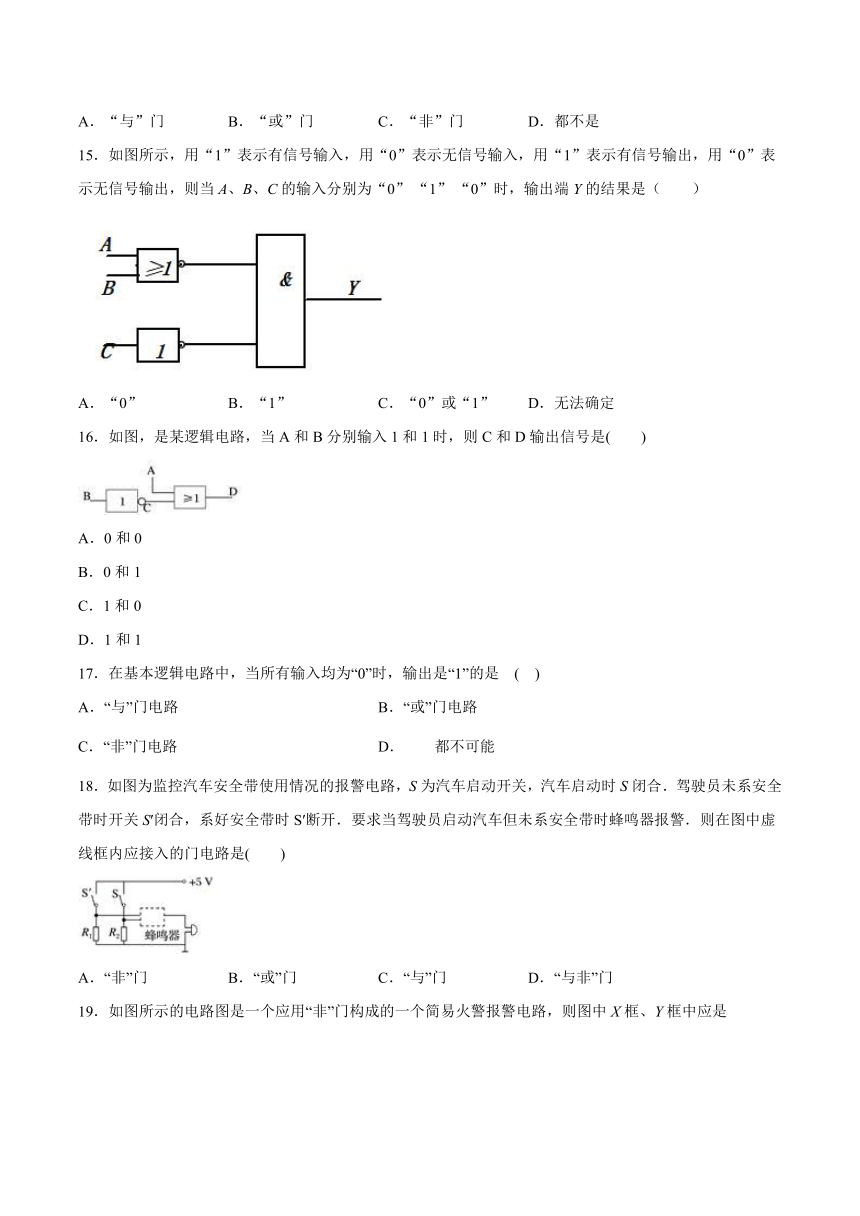

15．如图所示，用“1”表示有信号输入，用“0”表示无信号输入，用“1”表示有信号输出，用“0”表示无信号输出，则当A、B、C的输入分别为“0”
“1”
“0”时，输出端Y的结果是（
）
A．“0”
B．“1”
C．“0”或“1”
D．无法确定
16．如图，是某逻辑电路，当A和B分别输入1和1时，则C和D输出信号是(　　)
A．0和0
B．0和1
C．1和0
D．1和1
17．在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是
(
)
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．都不可能
18．如图为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．驾驶员未系安全带时开关S′闭合，系好安全带时S′断开．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警．则在图中虚线框内应接入的门电路是(　　)
A．“非”门
B．“或”门
C．“与”门
D．“与非”门
19．如图所示的电路图是一个应用“非”门构成的一个简易火警报警电路，则图中X框、Y框中应是
A．X为可变电阻，Y为热敏电阻
B．X为热敏电阻，Y为开关
C．X为热敏电阻，Y为可变电阻
D．X、Y均为热敏电阻
20．如图所示的门电路符号，下列说法中正确的是(　　)
A．甲为“非”门、乙为“与”门、丙为“或”门
B．甲为“与”门、乙为“或”门、丙为“非”门
C．甲为“或”门、乙为“与”门、丙为“非”门
D．甲为“非”门、乙为“或”门、丙为“与”门
21．如图为一个应用简单逻辑电路控制的自动楼道灯的原理电路，图中S为声控开关(有声音时开关闭合，无声音时开关断开)，Rt为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为灯泡．当晚上有人发声时，能够自动打开楼道灯，白天即使有人发声，楼道灯也不会亮．则
A．图中A是一个“与”门电路
B．图中A是一个“或”门电路
C．图中A是一个“非”门电路
D．晚上无光照时L一定亮
22．请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路
A．
B．
C．
D．
23．如图所示为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．RT为安全带使用情况检测传感器，驾驶员系好安全带时RT阻值变大．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警，则在图中虚线框内应接入的元件是(　　)
A．“与”门
B．“或”门
C．“非”门
D．“与非”门
24．如图是由一个逻辑电路按钮开关、光敏电阻、蜂鸣器等元件组成的一个简单防盗报警器的电路图，被光照时电阻减小。当未闭合或无光照时蜂鸣器不报警；当放在地面的被踩下闭合、同时安装在保险箱内的被光照射时，蜂鸣器就会发出鸣叫声。则该报警器使用的门电路是（
）
A．“与”门
B．“或”门
C．“与非”门
D．“或非”门
25．如图是一个三输入端复合门电路，当端输入“1”时，、端输入为何时输出端输出“1”
（
）
A．1
1
B．0
1
C．1
0
D．0
0
26．如图所示为三个基本逻辑电路的符号，输入端全为“0”，输入端全为“1”，以下判断中正确的是（
）
A．甲为“非”逻辑电路符号，输出为“0”
B．乙为“与”逻辑电路符号，输出为“0”
C．乙为“或”逻辑电路符号，输出为“1”
D．丙为“与”逻辑电路符号，输出为“1”
27．如图所示是由基本逻辑电路构成的一个公路路灯自动控制电路，图中虚线框内M是一只感应元件，虚线框内N中使用的是门电路，则（
）
A．M为光敏电阻，N为与门电路
B．M为光敏电阻，N为非门电路
C．M为热敏电阻，N为非门电路
D．M为热敏电阻，N为或门电路
28．如图所示为“或”门逻辑电路，真值表中输出端Z从上至下的取值顺序是(
)
A．0
0
1
0
B．1
1
0
1
C．1
1
0
0
D．0
0
0
1
29．如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是(　　)
A
B
C
Z
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
A．0　0　0　0　0　0　1　0
B．0　0　0　1　0　1　0　1
C．0　0　1　0　1　0　1　0
D．以上答案都不正确
30．右面是某最简单逻辑电路的真值表，根据这个真值表可以判断此逻辑电路使用的门电路和表中的“X”的取值分别为　　
输入
输出
A
B
A
0
0
0
0
1
X
1
0
1
1
1
1
A．或门，
B．与门，
C．非门，
D．或门，
参考答案
1．C
2．B
3．A
4．D
5．C
6．C
7．B
8．D
9．C
10．D
11．A
12．A
13．B
14．A
15．B
16．B
17．C
18．C
19．A
20．D
21．A
22．D
23．A
24．C
25．A
26．C
27．B
28．B
29．C
30．A
