鲁科版（2019）高二物理必修第三册寒假复习选择题知识点专项练习：4.2科学测量：电源的电动势和内阻

高一物理鲁科版（2019）必修第三册寒假复习选择题知识点专项练习：4.2科学测量：电源的电动势和内阻

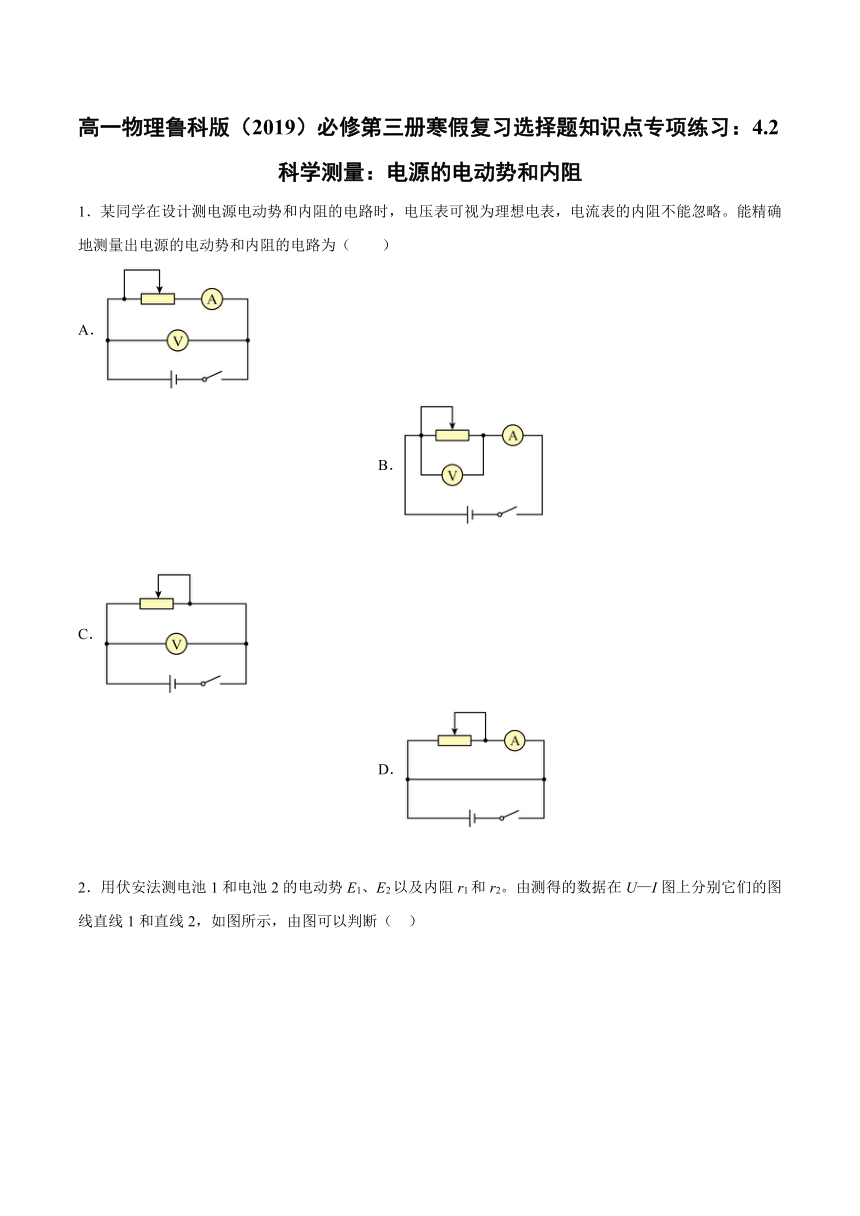

1．某同学在设计测电源电动势和内阻的电路时，电压表可视为理想电表，电流表的内阻不能忽略。能精确地测量出电源的电动势和内阻的电路为（　　）
A．
B．
C．
D．

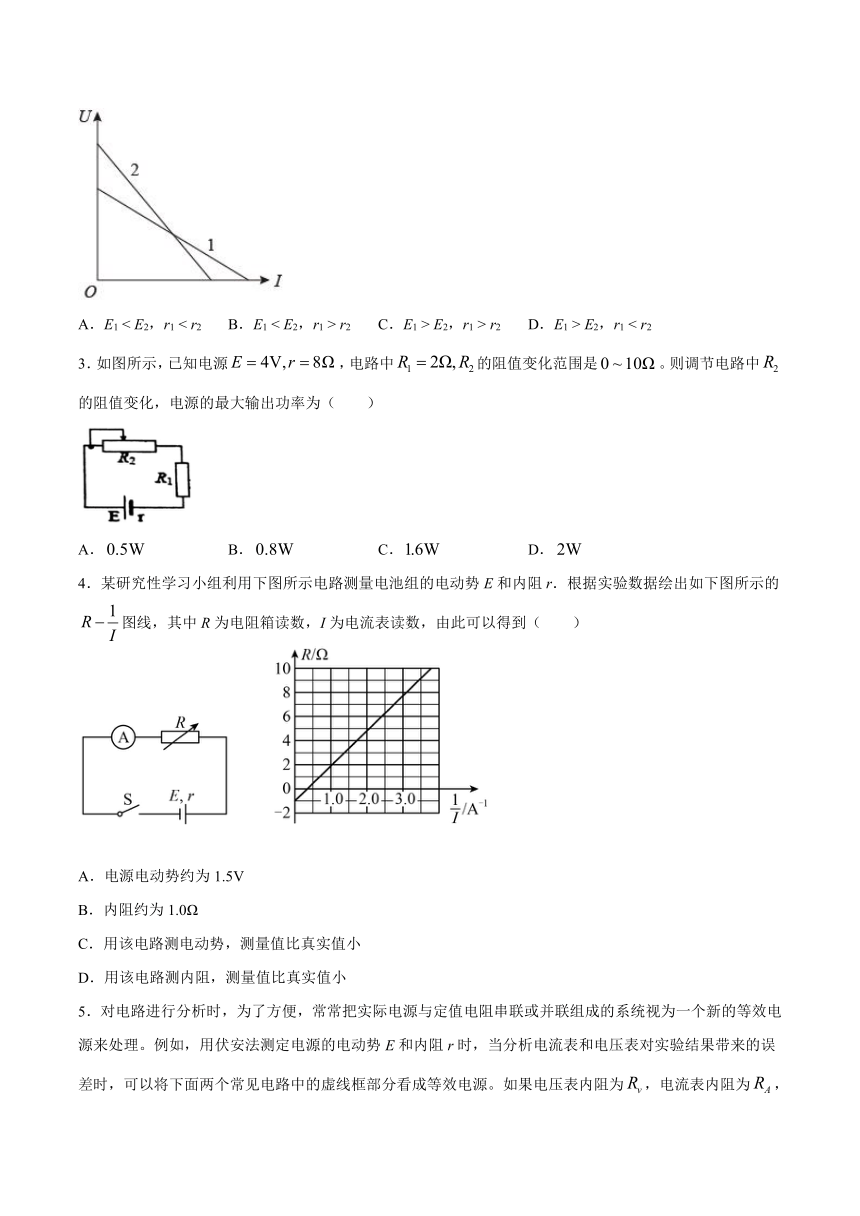

2．用伏安法测电池1和电池2的电动势E1、E2以及内阻r1和r2。由测得的数据在U—I图上分别它们的图线直线1和直线2，如图所示，由图可以判断（
）
A．E1
<
E2，r1
<
r2
B．E1
<
E2，r1
>
r2
C．E1
>
E2，r1
>
r2
D．E1
>
E2，r1
<
r2
3．如图所示，已知电源，电路中的阻值变化范围是。则调节电路中的阻值变化，电源的最大输出功率为（　　）
A．
B．
C．
D．
4．某研究性学习小组利用下图所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如下图所示的图线，其中R为电阻箱读数，I为电流表读数，由此可以得到（　　）
A．电源电动势约为1.5V
B．内阻约为1.0Ω
C．用该电路测电动势，测量值比真实值小
D．用该电路测内阻，测量值比真实值小

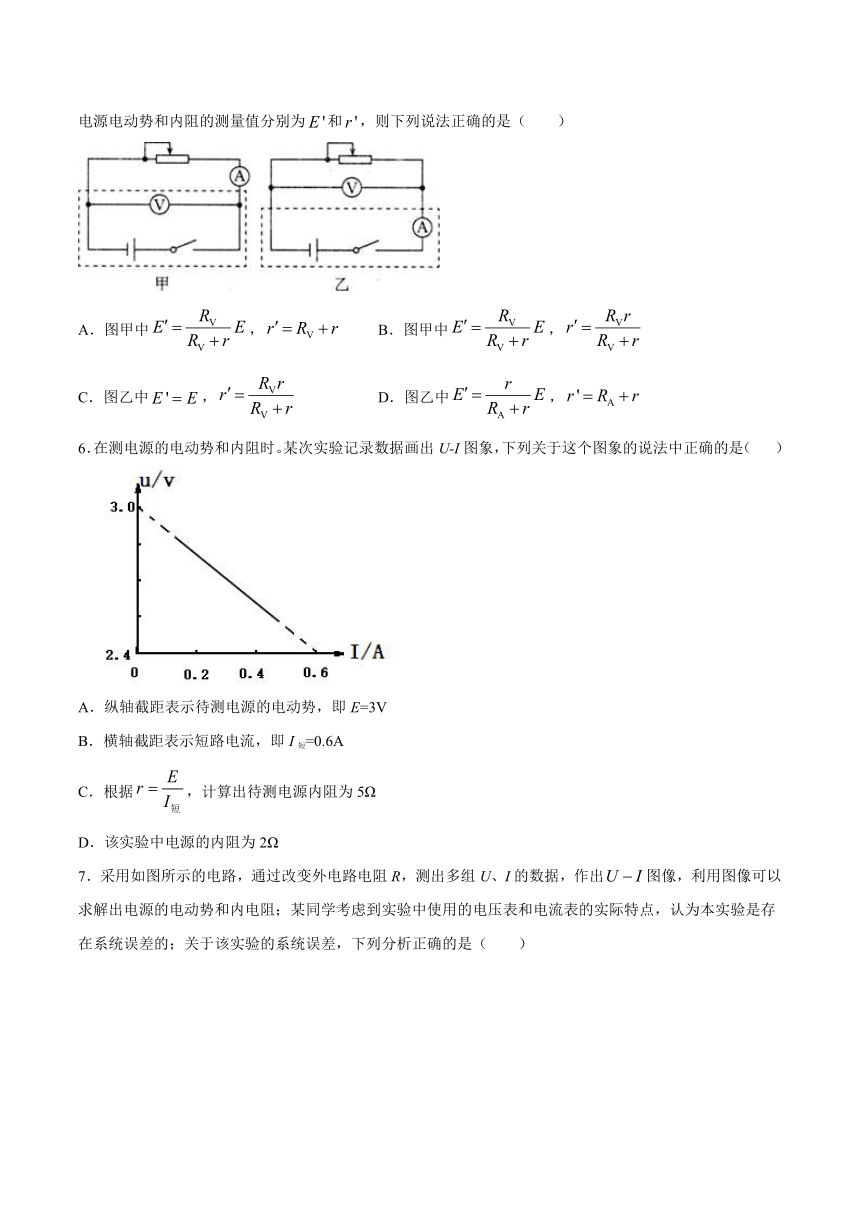

5．对电路进行分析时，为了方便，常常把实际电源与定值电阻串联或并联组成的系统视为一个新的等效电源来处理。例如，用伏安法测定电源的电动势E和内阻r时，当分析电流表和电压表对实验结果带来的误差时，可以将下面两个常见电路中的虚线框部分看成等效电源。如果电压表内阻为，电流表内阻为，电源电动势和内阻的测量值分别为和，则下列说法正确的是（　　）
A．图甲中，
B．图甲中，
C．图乙中，
D．图乙中，
6．在测电源的电动势和内阻时。某次实验记录数据画出U-I图象，下列关于这个图象的说法中正确的是（
）
A．纵轴截距表示待测电源的电动势，即E=3V
B．横轴截距表示短路电流，即I短=0.6A
C．根据，计算出待测电源内阻为5Ω
D．该实验中电源的内阻为2Ω

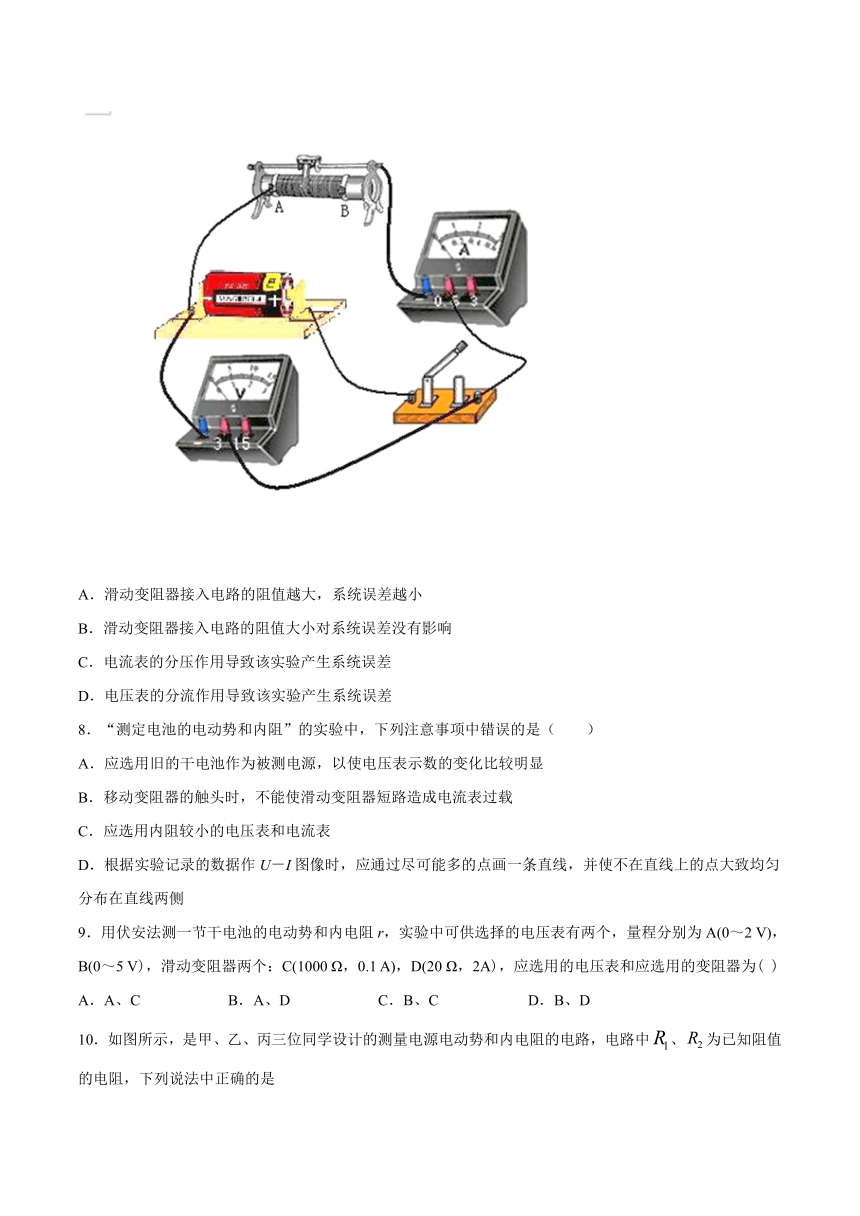

7．采用如图所示的电路，通过改变外电路电阻R，测出多组U、I的数据，作出图像，利用图像可以求解出电源的电动势和内电阻；某同学考虑到实验中使用的电压表和电流表的实际特点，认为本实验是存在系统误差的；关于该实验的系统误差，下列分析正确的是（　　）
A．滑动变阻器接入电路的阻值越大，系统误差越小
B．滑动变阻器接入电路的阻值大小对系统误差没有影响
C．电流表的分压作用导致该实验产生系统误差
D．电压表的分流作用导致该实验产生系统误差
8．“测定电池的电动势和内阻”的实验中，下列注意事项中错误的是（
）
A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显
B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载
C．应选用内阻较小的电压表和电流表
D．根据实验记录的数据作U－I图像时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧
9．用伏安法测一节干电池的电动势和内电阻r，实验中可供选择的电压表有两个，量程分别为A(0～2
V)，B(0～5
V)，滑动变阻器两个：C(1000
Ω，0.1
A)，D(20
Ω，2A)，应选用的电压表和应选用的变阻器为(
)
A．A、C
B．A、D
C．B、C
D．B、D
10．如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路，电路中、为已知阻值的电阻，下列说法中正确的是
A．只有甲同学设计的电路能测出电源的电动势和内电阻
B．只有乙同学设计的电路能测出电源的电动势和内电阻
C．只有丙同学设计的电路能测出电源的电动势和内电阻
D．三位同学设计的电路都能测出电源的电动势和内电阻
11．小芳同学利用手边的实验器材设计了如图所示的电路，电阻R的阻值以及电源的电动势和内阻均未知，电压表另一端的接线位置待定。通过改变滑动变阻器接入电路的阻值获得多组数据，并描绘出U-I关系图像（U、I分别为电压表和电流表的示数）。不计电表对电路的影响。下列说法正确的是（
）
A．若接a，利用该图像可得到电阻R的阻值
B．若接b，利用该图像可得到电阻R的阻值
C．若接a，利用该图像可得到电源的电动势和内阻
D．若接b，利用该图像可得到电源的电动势和内阻
12．下列给出多种用伏安法测电池的电动势和内电阻的数据，处理方法既能减小偶然误差，又直观、简便的方法是
A．测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r，求出E和r
B．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值
C．测出多组I、U的数据，画出U–I图象，再根据图象求出E、r
D．多测几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出电池内电阻r
13．如图甲所示，电压表V1、V2串联接入电路中时，示数分别为6
V和4
V，当只有电压表V2接入电路中时，如图乙所示，示数为9
V，电源的电动势为
（　　）
A．9.8
V
B．10
V
C．10.8
V
D．11.2
V
14．在“伏安法测干电池的电动势和内电阻”实验中，通过改变滑动变阻器电阻大小，测量并记录多组路端电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致．由实验数据来分析，他所连接的电路可能是如图所示电路图中的
（
）
U/V
0.60
0.70
0.80
0.90
1.00
1.10
I/A
0.18
0.21
0.25
0.27
0.30
0.33
A．
B．
C．
D．
15．如图甲所示，R为电阻箱，置于阻值最大位置，为未知电阻，(1)断开，闭合，逐次减小电阻箱的阻值，得到一组R、I值，并依据R、I值作出了如图乙所示的图线，(2)断开，闭合，当R调至某一位置时，电流表的示数；保持电阻箱的位置不变，断开，闭合，此时电流表的示数为，据以上数据可知（　　）
A．电源电动势为3.0
V
B．电源内阻为0.5
Ω
C．Rx的阻值为2
Ω
D．断开、接通时，随着R的减小，电源输出功率减小
16．用伏安法测电池1和电池2的电动势、以及内阻和．由测得的数据在U—I图上分别它们的图线直线1和直线2，如图所示，由图可以判断：（
）
A．＜，＜
B．＜，＞
C．＞，＞
D．＞，＜
17．利用如图所示电路可以测出电压表的内阻。已知电源的内阻可以忽略不计，R为电阻箱。闭合开关，当R取不同阻值时，电压表对应有不同读数U。多次改变电阻箱的阻值，所得到的图象应该是（　　）
A．
B．
C．
D．
18．在如图所示的电路中，已知电阻和的阻值，在电键打到位置1和位置2时，在电流表中读出不同的示数，则利用该电路（　　）
A．可以测量电源电动势，但不能测量电源内电阻
B．可以测量电源内电阻，但不能测量电源电动势
C．可以测量电源电动势，也可以测量电源内电阻
D．不能测量电源电动势，也不能测量电源内电阻
19．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（　　）
A．一个电流表和一个电阻箱
B．一个电压表、一个电流表和一个滑动变阻器
C．一个电压表和一个电阻箱
D．一个电流表和一个滑动变阻器
参考答案
1．A
2．A
3．A
4．B
5．B
6．A
7．D
8．C
9．B
10．D
11．D
12．C
13．C
14．B
15．B
16．A
17．A
18．C
19．D
