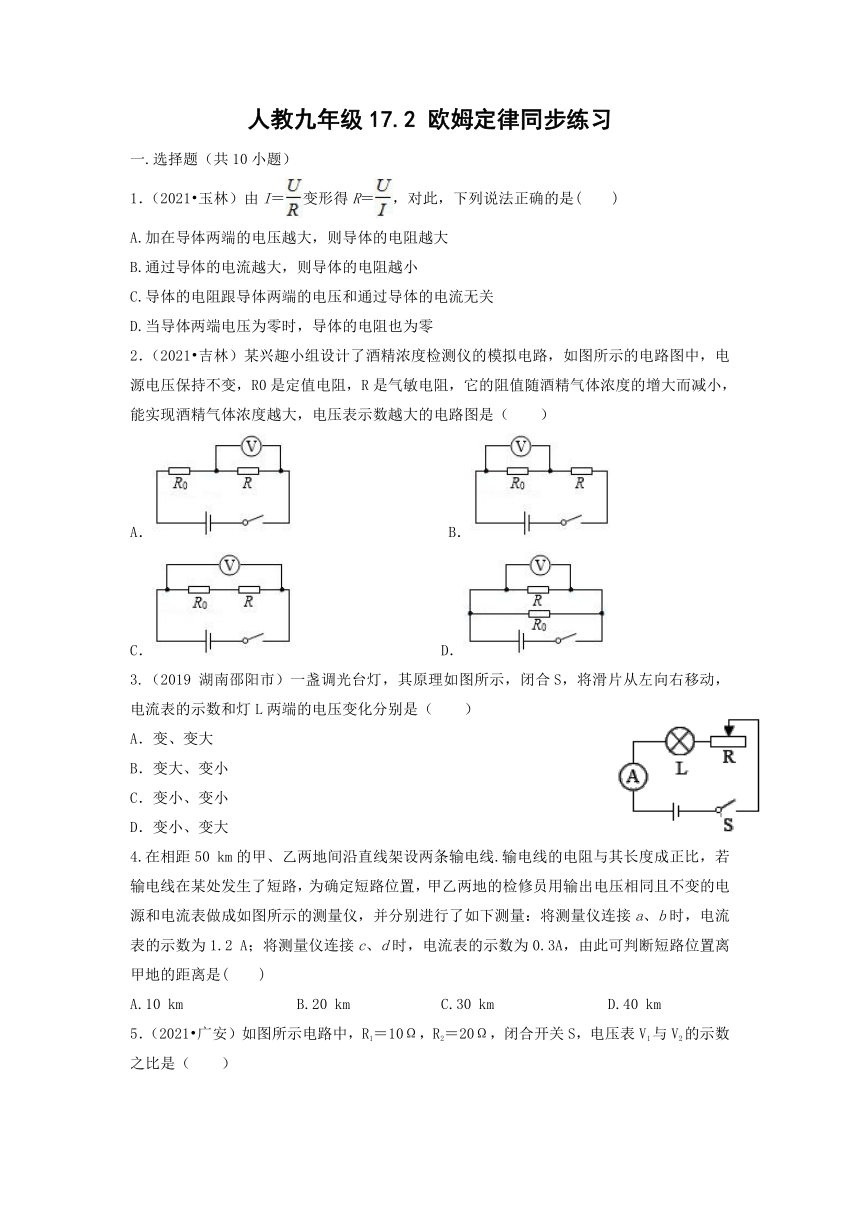

人教九年级17.2 欧姆定律 同步练习练习（含答案）

人教九年级17.2
欧姆定律同步练习
一.选择题（共10小题）
1．（2021?玉林）由I＝变形得R＝，对此，下列说法正确的是(　　)
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻跟导体两端的电压和通过导体的电流无关
D.当导体两端电压为零时，导体的电阻也为零
2．（2021?吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（　　）
A．
B．
C．
D．
3.（2019
湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变、变大
B．变大、变小
C．变小、变小
D．变小、变大
4.在相距50
km的甲、乙两地间沿直线架设两条输电线.输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a、b时，电流表的示数为1.2
A；将测量仪连接c、d时，电流表的示数为0.3A，由此可判断短路位置离甲地的距离是(　　)
A.10
km
B.20
km
C.30
km
D.40
km

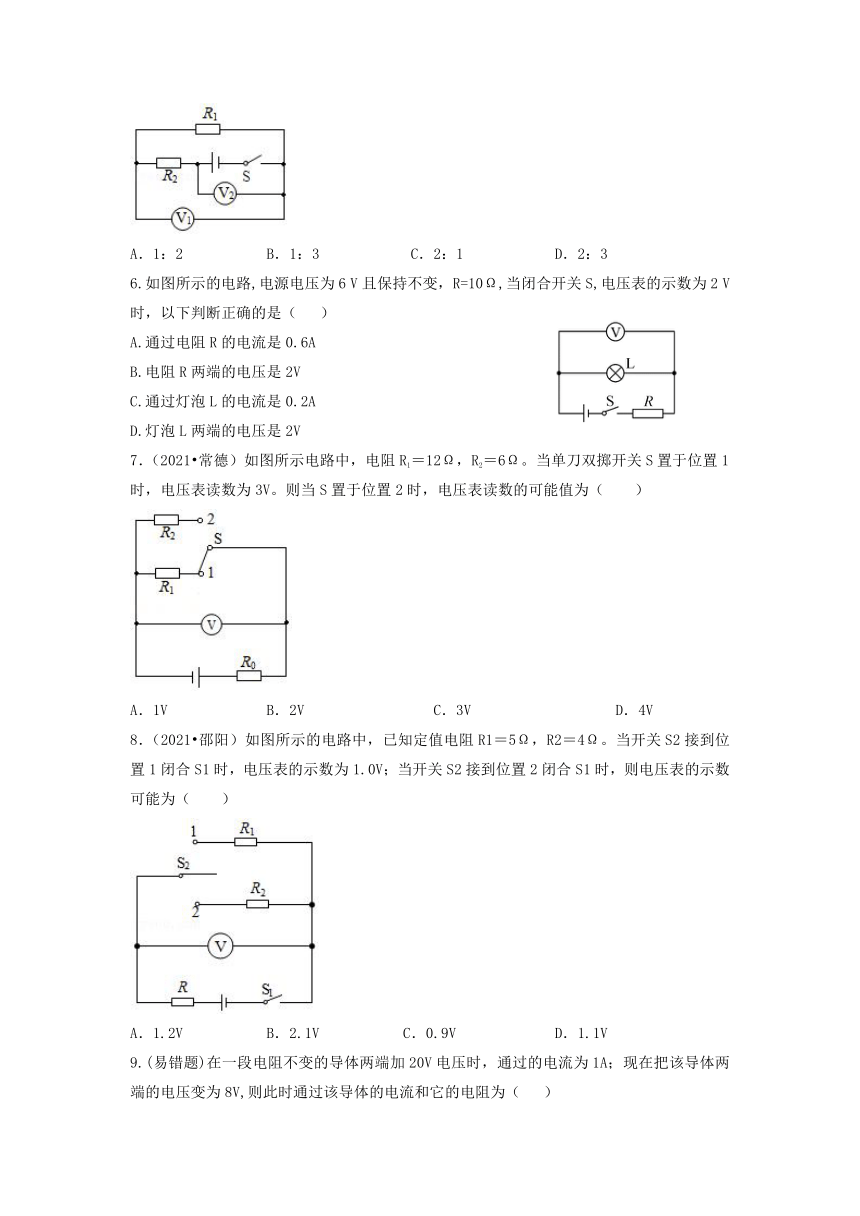

5．（2021?广安）如图所示电路中，R1＝10Ω，R2＝20Ω，闭合开关S，电压表V1与V2的示数之比是（　　）
A．1：2
B．1：3
C．2：1
D．2：3
6.如图所示的电路,电源电压为6
V且保持不变，R=10Ω,当闭合开关S,电压表的示数为2
V时，以下判断正确的是（
）
A.通过电阻R的电流是0.6A
B.电阻R两端的电压是2V
C.通过灯泡L的电流是0.2A
D.灯泡L两端的电压是2V
7．（2021?常德）如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（　　）
A．1V
B．2V
C．3V
D．4V
8．（2021?邵阳）如图所示的电路中，已知定值电阻R1＝5Ω，R2＝4Ω。当开关S2接到位置1闭合S1时，电压表的示数为1.0V；当开关S2接到位置2闭合S1时，则电压表的示数可能为（　　）
A．1.2V
B．2.1V
C．0.9V
D．1.1V

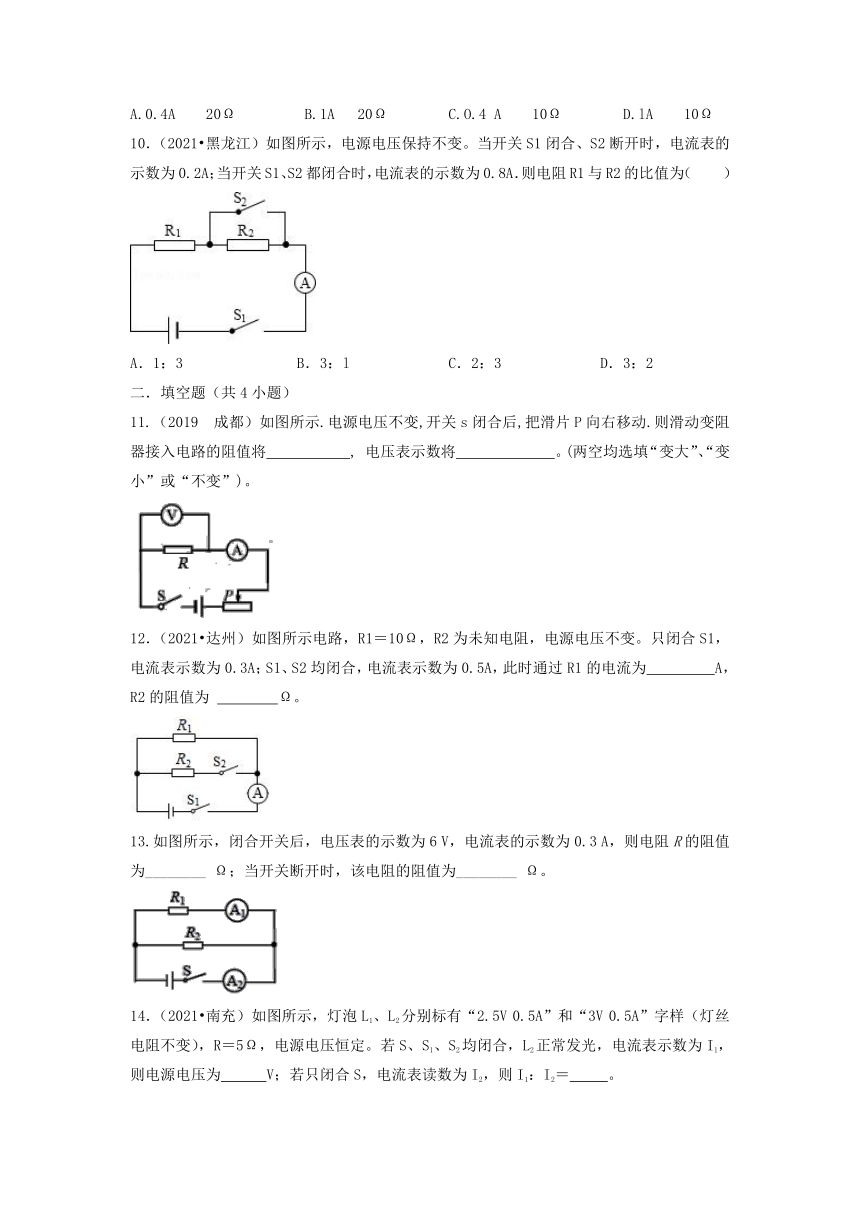

9.(易错题)在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为8V,则此时通过该导体的电流和它的电阻为（
）
A.0.4A
20Ω
B.1A
20Ω
C.O.4
A
10Ω
D.lA
10Ω
10．（2021?黑龙江）如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（　　）
A．1：3
B．3：l
C．2：3
D．3：2
二．填空题（共4小题）
11.（2019
成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将
,
电压表示数将
。(两空均选填“变大”、“变小”或“不变”)。
12．（2021?达州）如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为
　
　A，R2的阻值为
　
　Ω。
13.如图所示，闭合开关后，电压表的示数为6
V，电流表的示数为0.3
A，则电阻R的阻值为________
Ω；当开关断开时，该电阻的阻值为________
Ω。

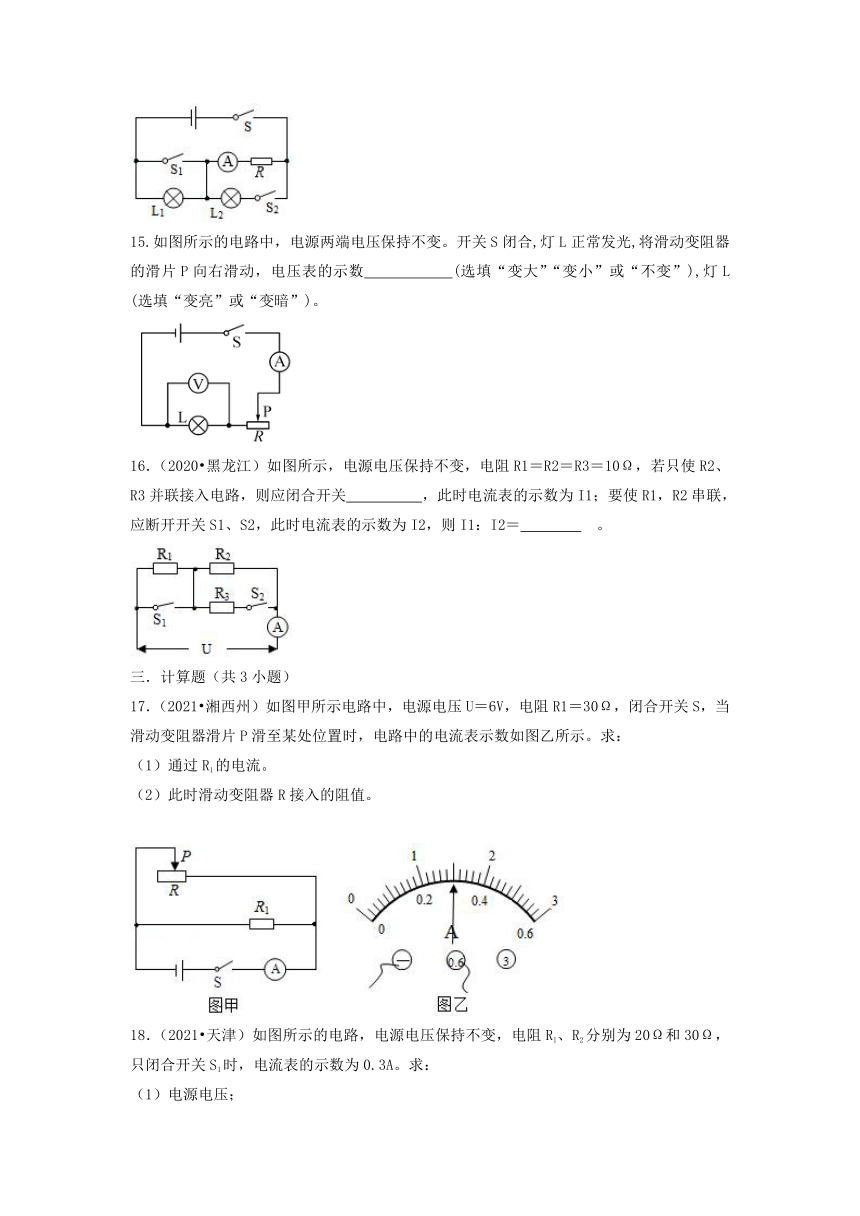

14．（2021?南充）如图所示，灯泡L1、L2分别标有“2.5V
0.5A”和“3V
0.5A”字样（灯丝电阻不变），R＝5Ω，电源电压恒定。若S、S1、S2均闭合，L2正常发光，电流表示数为I1，则电源电压为
　
　V；若只闭合S，电流表读数为I2，则I1：I2＝　
　。
15.如图所示的电路中，电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动，电压表的示数
(选填“变大”“变小”或“不变”),灯L
(选填“变亮”或“变暗”)。
16．（2020?黑龙江）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，若只使R2、R3并联接入电路，则应闭合开关　
　，此时电流表的示数为I1；要使R1，R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1：I2＝　
　。
三．计算题（共3小题）
17．（2021?湘西州）如图甲所示电路中，电源电压U＝6V，电阻R1＝30Ω，闭合开关S，当滑动变阻器滑片P滑至某处位置时，电路中的电流表示数如图乙所示。求：
（1）通过R1的电流。
（2）此时滑动变阻器R接入的阻值。

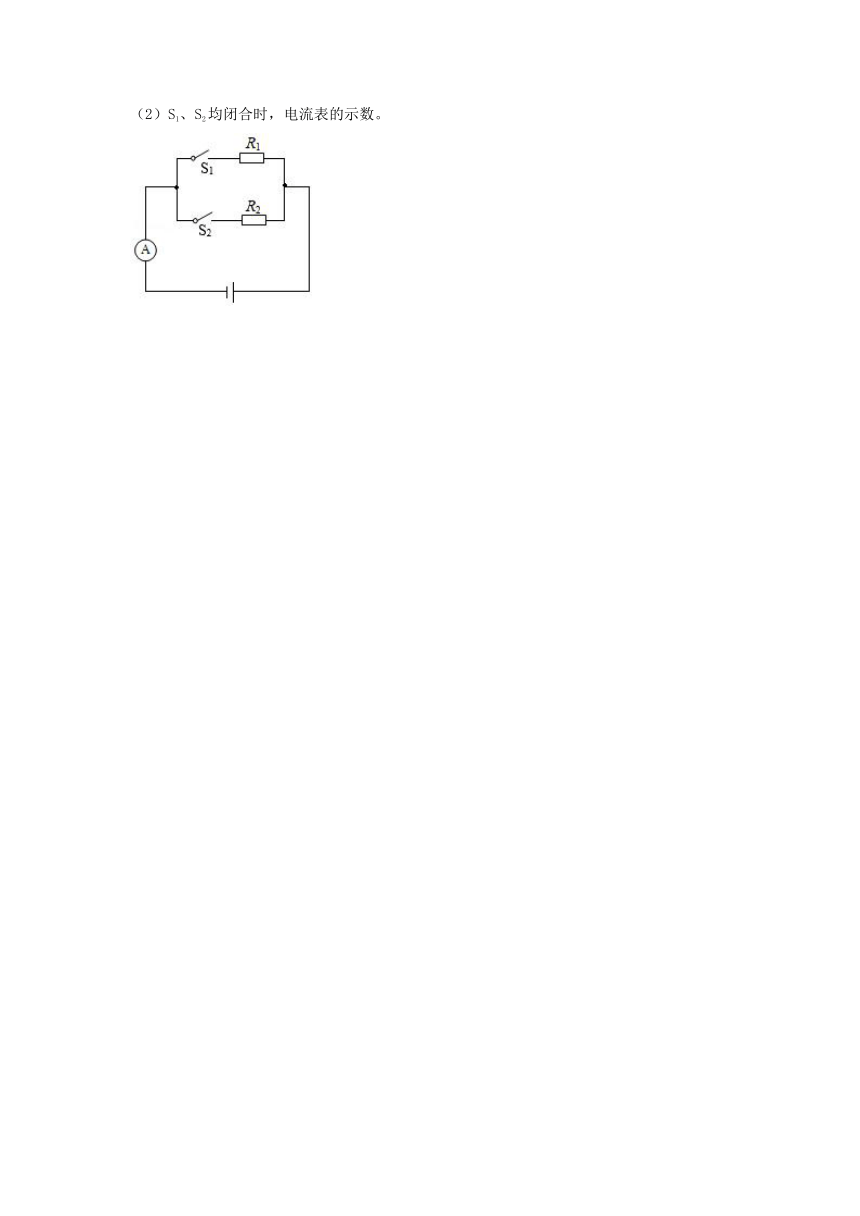

18．（2021?天津）如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
人教九年级17.2
欧姆定律同步练习
参考答案
一.选择题（共10小题）
1．（2021?玉林）由I＝变形得R＝，对此，下列说法正确的是(　　)
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻跟导体两端的电压和通过导体的电流无关
D.当导体两端电压为零时，导体的电阻也为零
【答案】C
2．（2021?吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（　　）
A．
B．
C．
D．
【答案】B
3.（2019
湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变、变大
B．变大、变小
C．变小、变小
D．变小、变大
【答案】C
4.在相距50
km的甲、乙两地间沿直线架设两条输电线.输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a、b时，电流表的示数为1.2
A；将测量仪连接c、d时，电流表的示数为0.3A，由此可判断短路位置离甲地的距离是(　　)
A.10
km
B.20
km
C.30
km
D.40
km
【答案】A
5．（2021?广安）如图所示电路中，R1＝10Ω，R2＝20Ω，闭合开关S，电压表V1与V2的示数之比是（　　）
A．1：2
B．1：3
C．2：1
D．2：3
【答案】B
6.如图所示的电路,电源电压为6
V且保持不变，R=10Ω,当闭合开关S,电压表的示数为2
V时，以下判断正确的是（
）
A.通过电阻R的电流是0.6A
B.电阻R两端的电压是2V
C.通过灯泡L的电流是0.2A
D.灯泡L两端的电压是2V
【答案】D
7．（2021?常德）如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（　　）
A．1V
B．2V
C．3V
D．4V
【答案】B
8．（2021?邵阳）如图所示的电路中，已知定值电阻R1＝5Ω，R2＝4Ω。当开关S2接到位置1闭合S1时，电压表的示数为1.0V；当开关S2接到位置2闭合S1时，则电压表的示数可能为（　　）
A．1.2V
B．2.1V
C．0.9V
D．1.1V
【答案】C
9.(易错题)在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为8V,则此时通过该导体的电流和它的电阻为（
）
A.0.4A
20Ω
B.1A
20Ω
C.O.4
A
10Ω
D.lA
10Ω
【答案】A
10．（2021?黑龙江）如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（　　）
A．1：3
B．3：l
C．2：3
D．3：2
【答案】A
二．填空题（共4小题）
11.（2019
成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将
,
电压表示数将
。(两空均选填“变大”、“变小”或“不变”)。
【答案】变大
变小
12．（2021?达州）如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为
　
　A，R2的阻值为
　
　Ω。
【答案】0.3
15
13.如图所示，闭合开关后，电压表的示数为6
V，电流表的示数为0.3
A，则电阻R的阻值为________
Ω；当开关断开时，该电阻的阻值为________
Ω。
【答案】20　
20
14．（2021?南充）如图所示，灯泡L1、L2分别标有“2.5V
0.5A”和“3V
0.5A”字样（灯丝电阻不变），R＝5Ω，电源电压恒定。若S、S1、S2均闭合，L2正常发光，电流表示数为I1，则电源电压为
　
　V；若只闭合S，电流表读数为I2，则I1：I2＝　
　。
【答案】3
2：1
15.如图所示的电路中，电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动，电压表的示数
(选填“变大”“变小”或“不变”),灯L
(选填“变亮”或“变暗”)。
【答案】变小
变暗
16．（2020?黑龙江）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，若只使R2、R3并联接入电路，则应闭合开关　
　，此时电流表的示数为I1；要使R1，R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1：I2＝　
　。
【答案】S1、S2
4：1
三．计算题（共3小题）
17．（2021?湘西州）如图甲所示电路中，电源电压U＝6V，电阻R1＝30Ω，闭合开关S，当滑动变阻器滑片P滑至某处位置时，电路中的电流表示数如图乙所示。求：
（1）通过R1的电流。
（2）此时滑动变阻器R接入的阻值。
【解析】
由电路图可知，闭合开关，R1与R并联，电流表A测干路电流。
（1）因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1＝＝＝0.2A；
（2）电流表选用的量程为0～0.6A，分度值为0.02A，电流表A的示数I＝0.3A，
并联电路干路电流等于各支路电流之和，则通过R的电流：
I2＝I﹣I1＝0.3A﹣0.2A＝0.1A，
滑动变阻器连入电路的阻值：
R2＝＝＝60Ω。
18．（2021?天津）如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
【解析】：
（1）只闭合开关S1，电路为电阻R1的简单电路，由欧姆定律可得电源电压：U＝IR1＝0.3A×20Ω＝6V；
（2）S1、S2均闭合时，两电阻并联接入电路，电流表测干路电流，
并联电路各并联支路两端电压相等，由欧姆定律可得通过电阻R2的电流：I2＝＝＝0.2A，
并联电路干路电流等于各支路电流之和，所以电流表的示数：I＝I1+I2＝0.3A+0.2A＝0.5A。
