17.2 欧姆定律（电路故障） 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_17.2_??§?§???????_（电路故障）
一．选择题（共18小题）

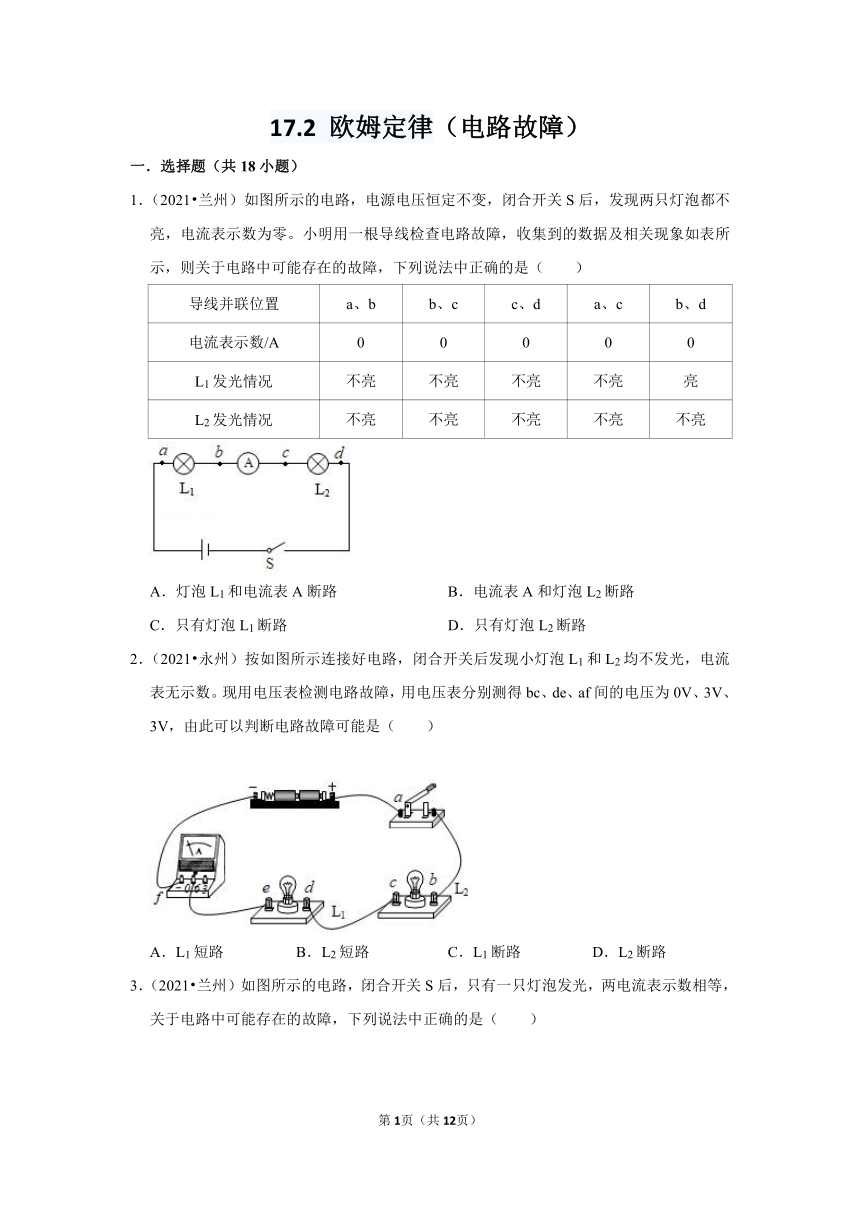

1．（2021?兰州）如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是（　　）
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L1发光情况 不亮 不亮 不亮 不亮 亮
L2发光情况 不亮 不亮 不亮 不亮 不亮
A．灯泡L1和电流表A断路 B．电流表A和灯泡L2断路
C．只有灯泡L1断路 D．只有灯泡L2断路
2．（2021?永州）按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路

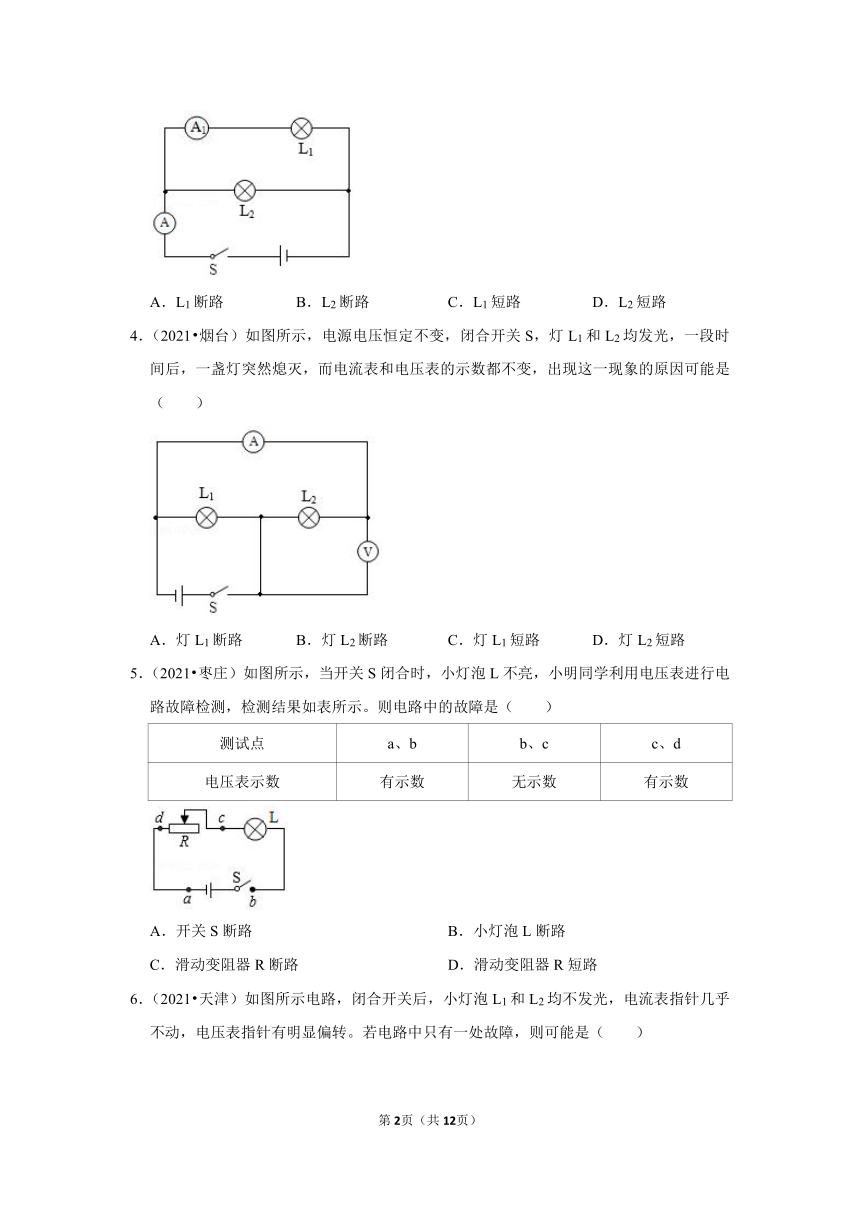

3．（2021?兰州）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
4．（2021?烟台）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
5．（2021?枣庄）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（　　）
测试点 a、b b、c c、d
电压表示数 有示数 无示数 有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路

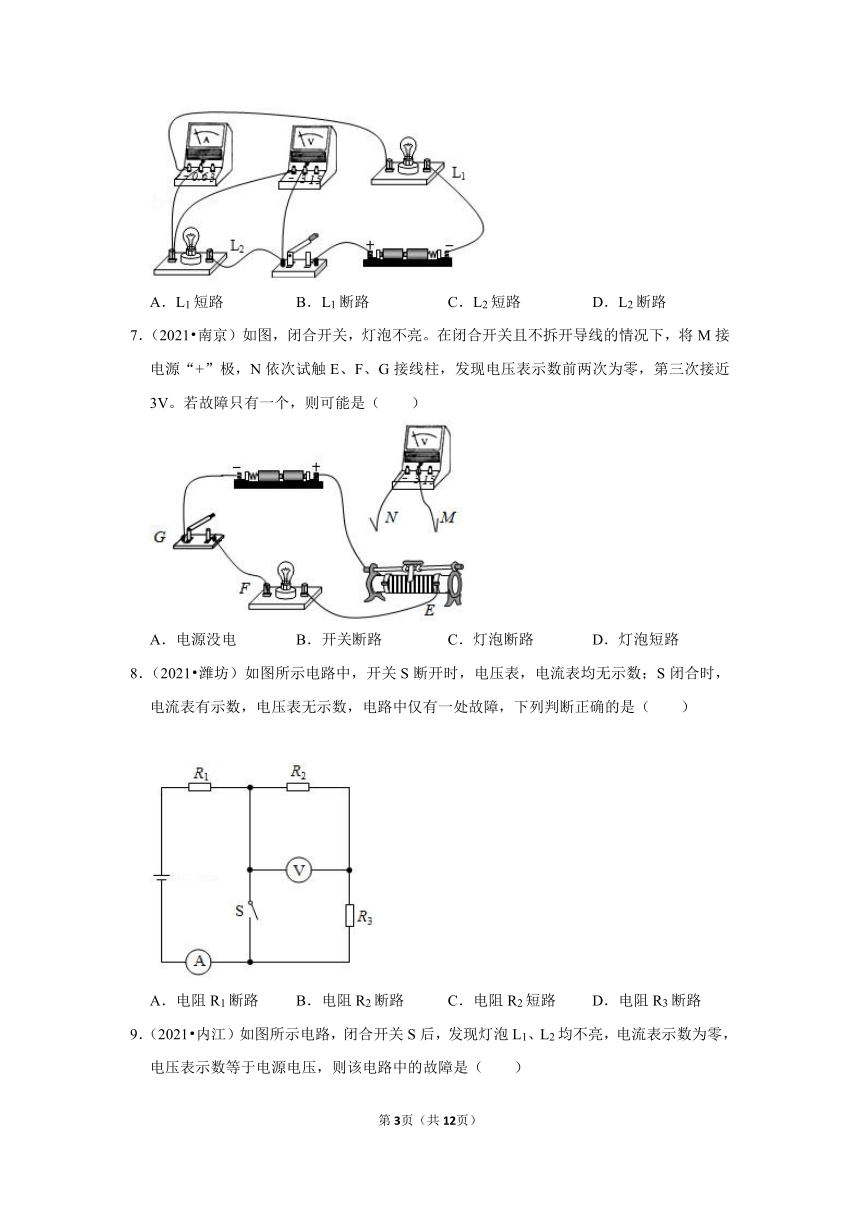

6．（2021?天津）如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
7．（2021?南京）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（　　）
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
8．（2021?潍坊）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）
A．电阻R1断路 B．电阻R2断路 C．电阻R2短路 D．电阻R3断路

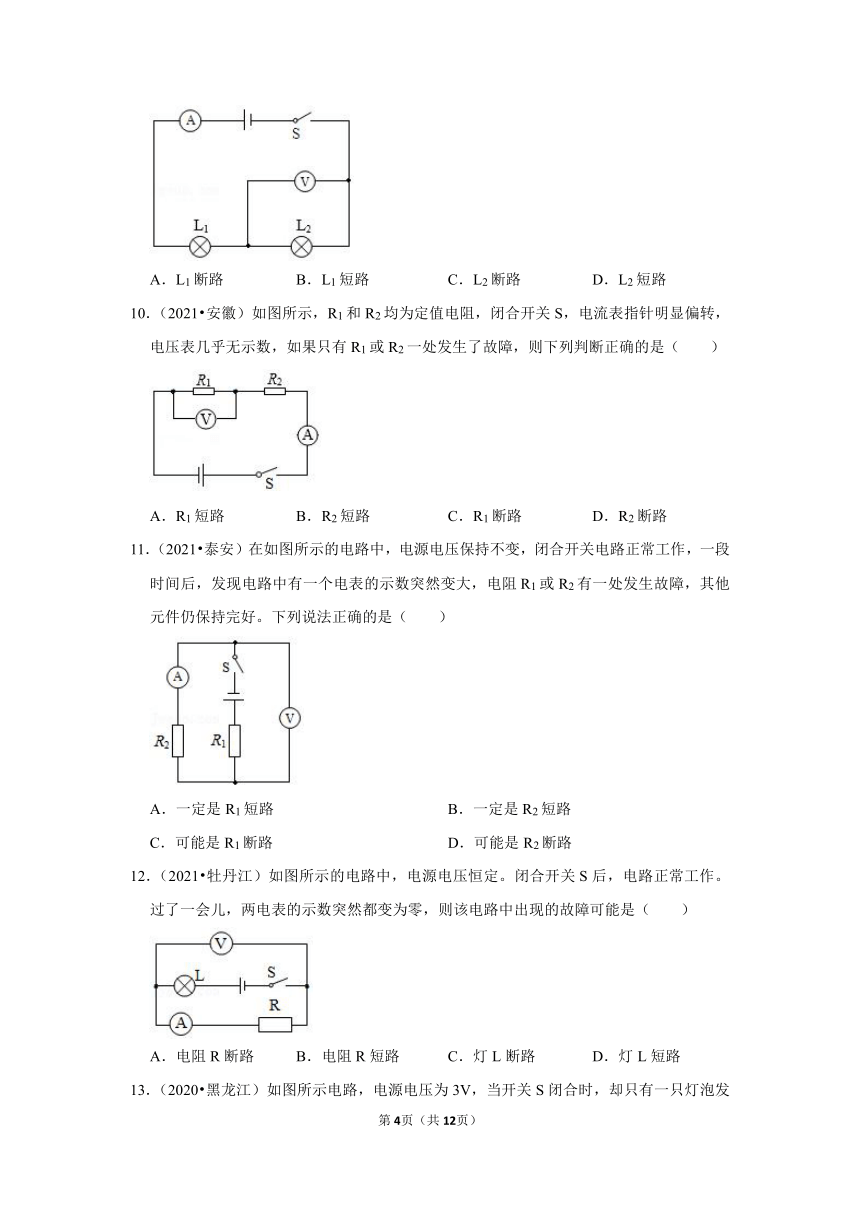

9．（2021?内江）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
10．（2021?安徽）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
11．（2021?泰安）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻R1或R2有一处发生故障，其他元件仍保持完好。下列说法正确的是（　　）
A．一定是R1短路 B．一定是R2短路
C．可能是R1断路 D．可能是R2断路
12．（2021?牡丹江）如图所示的电路中，电源电压恒定。闭合开关S后，电路正常工作。过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（　　）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路

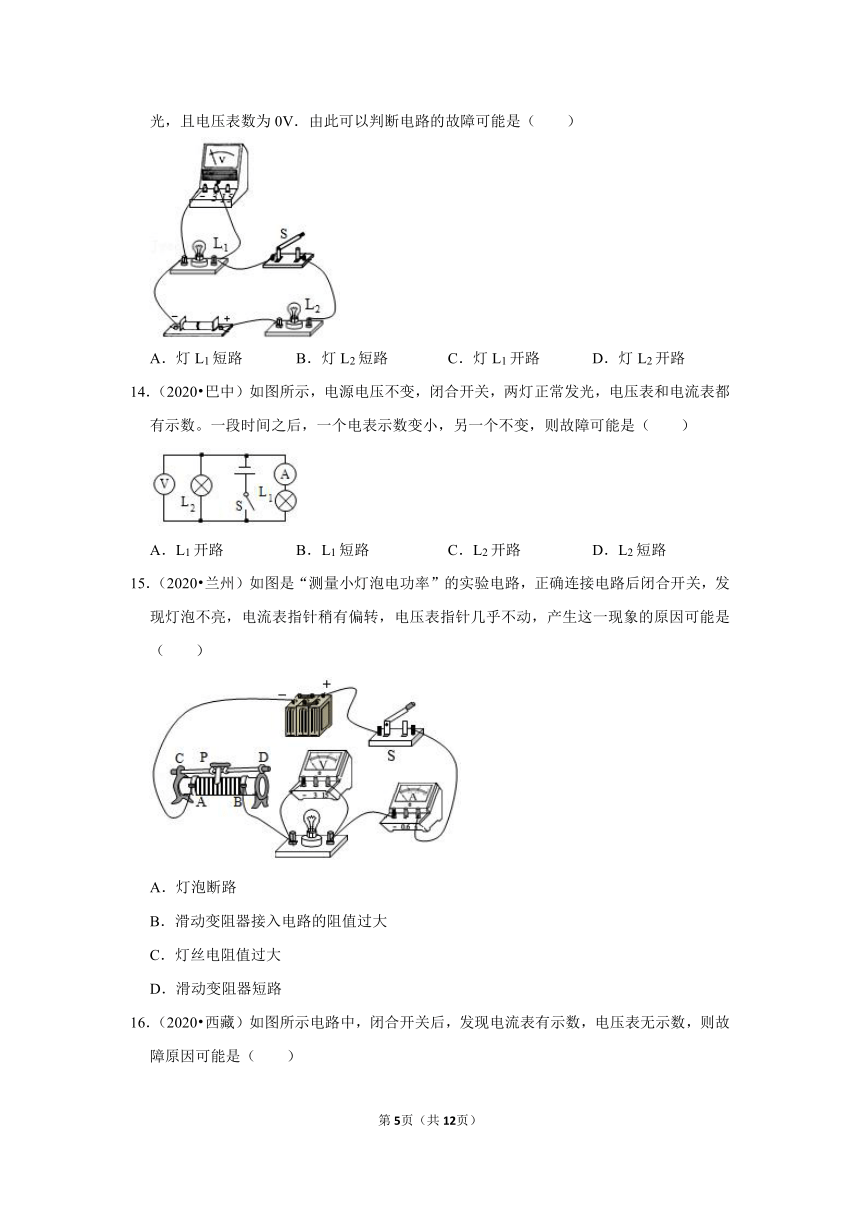

13．（2020?黑龙江）如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以判断电路的故障可能是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路
14．（2020?巴中）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）
A．L1开路 B．L1短路 C．L2开路 D．L2短路
15．（2020?兰州）如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（　　）
A．灯泡断路
B．滑动变阻器接入电路的阻值过大
C．灯丝电阻值过大
D．滑动变阻器短路
16．（2020?西藏）如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（　　）
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
17．（2020?烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障
检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
18．（2020?恩施州）如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（　　）
A．小灯泡断路 B．小灯泡短路 C．变阻器短路 D．变阻器断路
参考答案与试题解析
一．选择题（共18小题）
1．【解答】解：由图可知，该电路为串联电路；闭合开关后，发现小灯泡不亮，电流表无示数，说明电路中出现了断路现象；
导线接在b、d位置时，电流表无示数，L1发光，L2不发光，这说明断路在b、d之间；
导线接在ab位置、bc位置、cd位置、ac位置时，电流表示数为0，灯泡都不发光，这说明电流表和灯泡L2都发生了断路现象。
故选：B。
2．【解答】解：A、如果L1短路，闭合开关，L2会发光，故A不符合题意；
B、如果L2短路，闭合开关，L1会发光，故B不符合题意；
C、如果L1断路，L1和L2均不发光，把电压表并联在de间时，电压表有示数，故C符合题意；
D、如果L2断路，L1和L2均不发光，用电压表进行检测，de、af间的电压应为0V，故D不符合题意。
故选：C。
3．【解答】解：由图可知，该电路为并联电路，电流表A测量干路中的电流，电流表A1测量灯泡L1的电流；闭合开关S后，只有一只灯泡发光，这说明电路出现了断路现象（若灯泡短路，则整个电路会短路，都不发光）；两电流表示数相等，这说明两个电流表测量的是通过一个灯泡的电流，故故障是L2断路。故B正确，ACD错误。
故选：B。
4．【解答】解：由图可知，电路为并联电路，电压表测量电源电压，电流表测量通过灯L2的电流；因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，而电压表和电流表示数均不变，说明电流表所在的支路完好，故电路故障为L1断路。
故选：A。
5．【解答】解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；
ab间电压表有示数，说明a到电源负极、b到电源正极之间都是通路；
cd间电压表有示数，说明d到电源负极、c到电源正极之间都是通路；
bc间电压表无示数，说明c到电源负极间有断路或bc间有短路；
所以符合条件的只有C。
故选：C。
6．【解答】解：闭合开关后，两灯均不发光，电流表几乎不动，说明故障类型为断路，电压表明显偏转，说明电压表到电源为通路，故故障为L2断路。
故选：D。
7．【解答】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
8．【解答】解：开关S断开时，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明电压表与电源之间是断开的，所以故障可能是R3断路或R1断路；
S闭合时，只有R1接入电路中，电流表测量电路中的电流，有示数，说明R1是通路，电压表被短路，电压表无示数，所以故障是电阻R3断路。
故选：D。
9．【解答】解：由图可知：两只灯泡串联，电流表测量电路电流，电压表测量灯泡L2两端电压；
闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，说明电路出现了断路现象；电压表示数等于电源电压，则电压表的正负接线柱与电源之间是接通的，所以故障是：灯L2断路。
故选：C。
10．【解答】解：由电路图知，闭合开关S，两电阻串联，电流表测电路中电流，电压表测R1两端电压。
闭合开关S，电流表指针明显偏转，说明电路为通路，即没有断路，故CD错误；
若R1短路，则电压表也被短路，电压表无示数，电路为R2的简单电路，有电流通过R2和电流表，则电流表有示数，符合题意，故A正确；
若R2短路，电路为R1的简单电路，有电流通过R1和电流表，R1两端电压等于电源电压，则电压表和电流表都有示数，不符合题意，故B错误；
故选：A。
11．【解答】解：由图知，两电阻R1、R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。
（1）若是R1短路，电压表由测量R2两端的电压变成测量电源电压，故电压表示数变大；而此时电路中电阻会变小，则电路中电流也变大，所以两表示数都变大；
（2）若是R2短路，电压表相当于测量导线的电压，其示数变小；而此时电路中电阻会变小，则电路中的电流会变大，电流表示数会变大，即一个电表示数变小，另一个电表示数变大；
（3）若R1断路，由图可知整个电路断路，所以两个电表的示数都减小为0；
（4）若R2断路，该电路是断路，所以电流表的示数减小为零，此时电压表串联在电路中测电源电压，则电压表示数变大，即一个电表示数变小，另一个电表示数变大；
综上分析可知，R1短路、R2短路、R2断路都有可能；
故ABC错误、D正确。
故选：D。
12．【解答】解：A、电阻R断路，电路中无电流，电流表无示数；电压表的正负接线柱通过灯丝、导线接在电源正负极上，电压表有示数，不符合题意，故A错；
B、电阻R短路，电压表被短路，电路中只有电灯，电压表示数为0，电流表有示数，不符合题意，故B错；
C、灯L断路，电路中无电流，电流表无示数；电压表的正负接线柱不能接在电源正负极上，电压表无示数，符合题意，故C正确；
D、灯L短路，电路中只有电阻，电压表和电流表都有示数，不符合题意，故D错。
故选：C。
13．【解答】解：A、如果灯Ll短路，L1不亮、L2亮，电压表也被短路无示数。故A符合题意；
B、灯L2短路，L2不亮、L1亮，电压表有示数，测量L1两端电压等于电源电压为5V．故B不符合题意；
C、D、两灯串联，若L1、L2其中任一个开路，另一个都不会亮。故C、D不符合题意。
故选：A。
14．【解答】解：由图可知，该电路为并联电路，电压表V测量的是电源电压，电流表A测量的是L1的电流；
A、L1开路，则该支路中的电流为0，即电流表示数为0，由于电源电压不变，则电压表示数不变，故A正确；
BD、L1短路或L2短路，则电源短路，电源会被烧坏，都无示数，故BD错误；
C、L2开路，电压表示数不变，根据并联电路的特点可知，电流表示数不变，故C错误。
故选：A。
15．【解答】解：A、如果灯泡断路，灯泡电阻很大，电压表示数应接近于电源电压，故A不符合题意。
B、滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故B符合题意。
C、灯丝电阻值过大，根据串联电路的分压规律可知，其两端分担的电压较大，即电压表示数较大，故C不符合题意。
D、如果滑动变阻器短路，电路中电流将会很大，电压表测量的是电源电压，示数较大，故D不符合题意。
故选：B。
16．【解答】解：
由图可知，闭合开关后灯泡与变阻器串联，电压表测量灯泡两端电压：
A、若小灯泡短路，电压表被短路无示数，电流表有示数，故A符合题意；
B、若小灯泡断路，电压表串联在电路中，电流表无示数，故B不符合题意；
C、若滑动变阻器短路，电流表与电压表都有示数，故C不符合题意；
D、若滑动变阻器断路，电流表与电压表都无示数，故D不符合题意。
故选：A。
17．【解答】解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；ab间电压表有示数，说明电源正常；
bc间电压表有示数，说明灯泡不可能短路，也说明除灯泡外的电路都是接通的，所以故障是灯泡断路。
故选：B。
18．【解答】解：由图可知，该电路为串联电路，滑动变阻器与灯泡串联在电路中，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；
移动滑动变阻器的滑片，电流表有示数并且有变化，说明电路是通路，滑动变阻器能改变电路，则滑动变阻器无故障；
灯泡不发光，且电压表有示数但几乎没有变化，说明灯泡短路，电压表测量的是电源电压，故B正确。
故选：B
