15.2 电流和电路 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_15.2_????????????è·?_

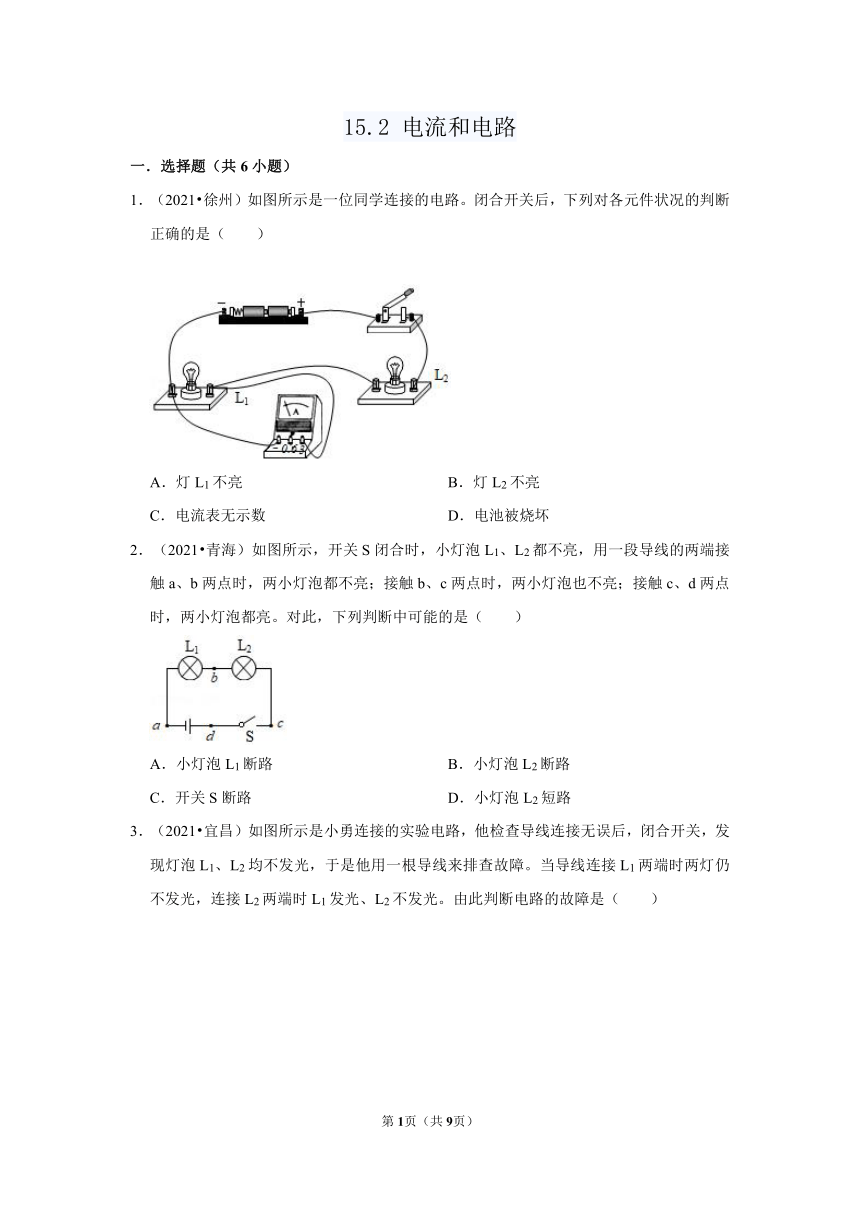

一．选择题（共6小题）
1．（2021?徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮
C．电流表无示数 D．电池被烧坏
2．（2021?青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路

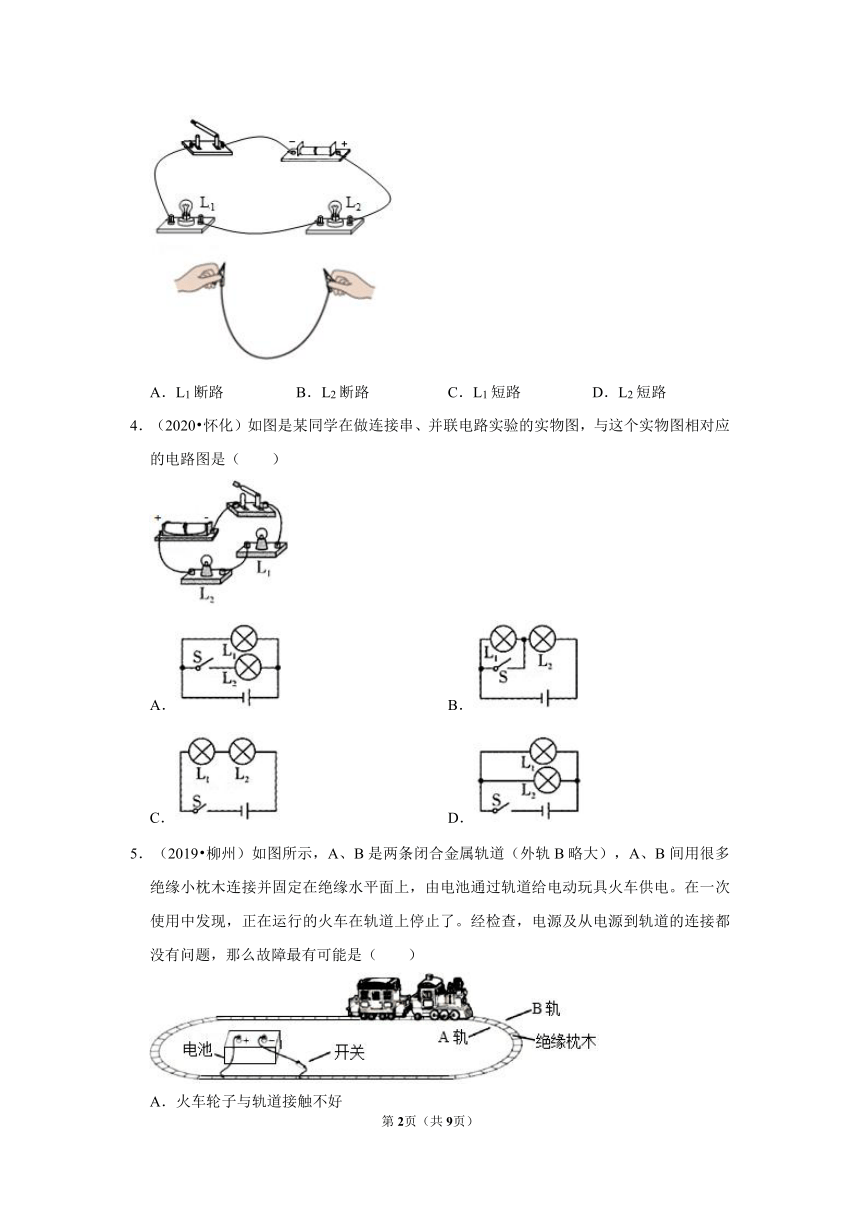

3．（2021?宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
4．（2020?怀化）如图是某同学在做连接串、并联电路实验的实物图，与这个实物图相对应的电路图是（　　）
A． B．
C． D．
5．（2019?柳州）如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（　　）
A．火车轮子与轨道接触不好
B．某条枕木松了，导致电流不能通过它
C．轨道A出现一条细缝，不再是闭合的
D．轨道A、B各出现一条细缝，不再是闭合的

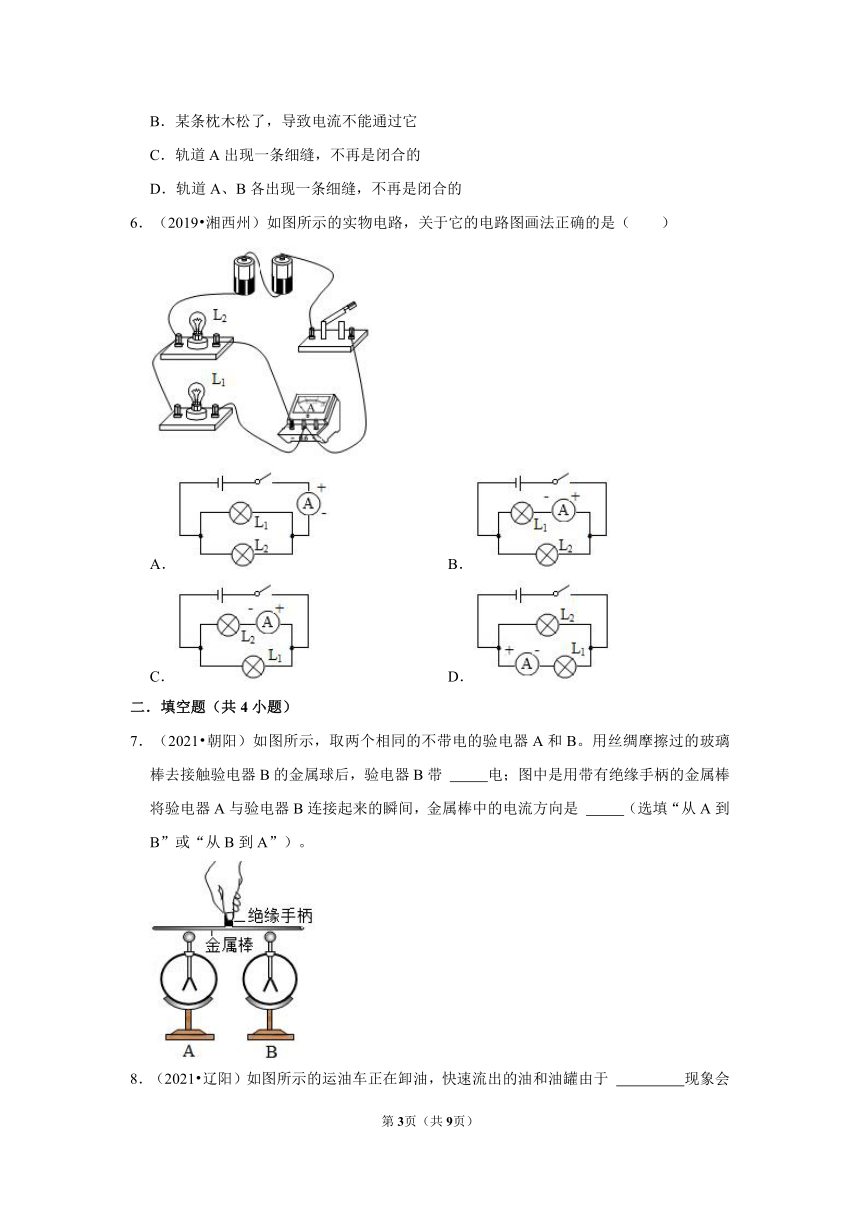

6．（2019?湘西州）如图所示的实物电路，关于它的电路图画法正确的是（　　）
A． B．
C． D．
二．填空题（共4小题）
7．（2021?朝阳）如图所示，取两个相同的不带电的验电器A和B。用丝绸摩擦过的玻璃棒去接触验电器B的金属球后，验电器B带 　 　电；图中是用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，金属棒中的电流方向是 　 　（选填“从A到B”或“从B到A”）。

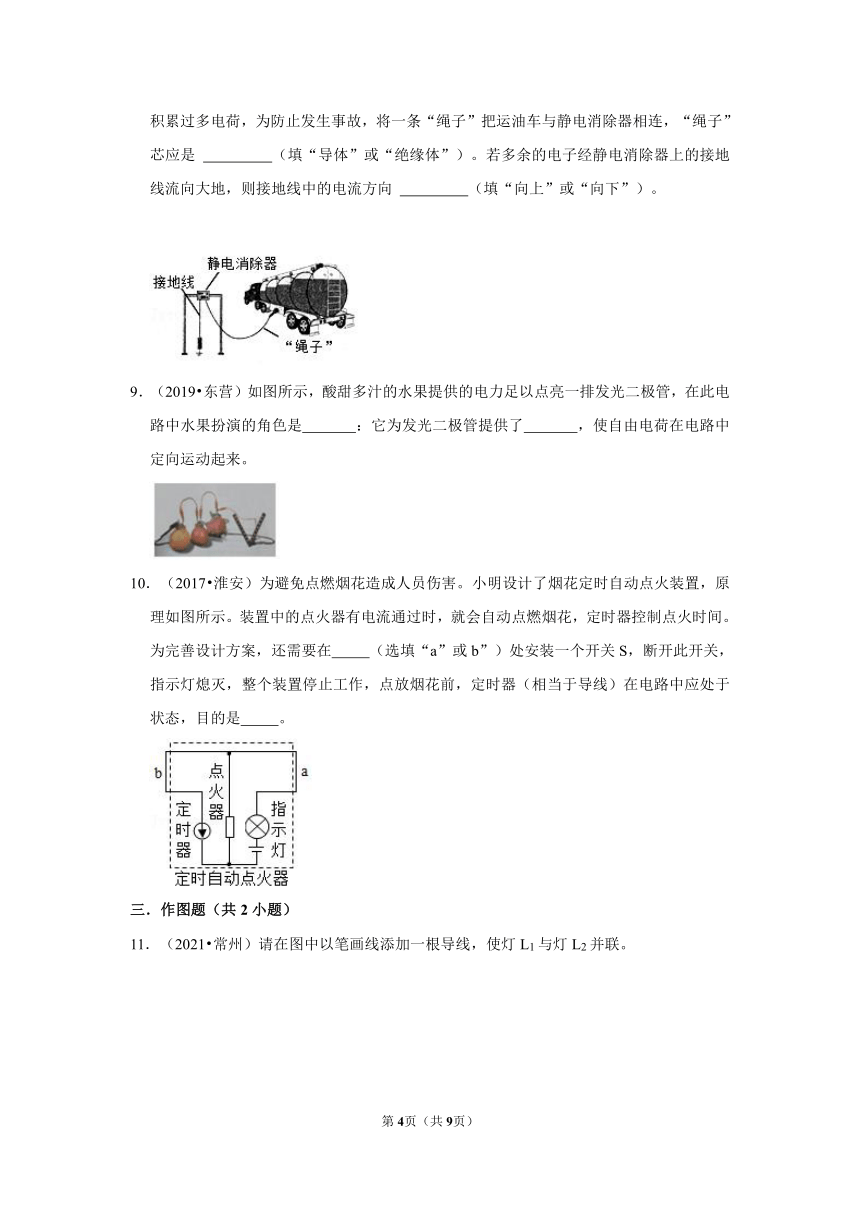

8．（2021?辽阳）如图所示的运油车正在卸油，快速流出的油和油罐由于 　 　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 　 　（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 　 　（填“向上”或“向下”）。
9．（2019?东营）如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　 　：它为发光二极管提供了　 　，使自由电荷在电路中定向运动起来。
10．（2017?淮安）为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在　 　（选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器（相当于导线）在电路中应处于　 　状态，目的是　 　。
三．作图题（共2小题）
11．（2021?常州）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
12．（2021?安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
参考答案与试题解析
一．选择题（共6小题）
1．【解答】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
2．【解答】解：由电路图知，闭合开关，两灯串联；
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B 如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L2短路，L1会发光，故D错误。
故选：C。
3．【解答】解：由图可知：L1与L2是串联电路，闭合开关，发现灯泡L1、L2均不发光，这说明电路出现了断路现象；
当导线连接L1两端时两灯仍不发光，这说明故障出现在除L1以外的部分；连接L2两端时L1发光、L2不发光，这说明电路是通路，所以故障是L2断路。
故选：B。
4．【解答】解：由实物图，电流从电源的正极出发，依次经过灯?L2、灯?L1、开关回到电源负极，是一个串联电路，
图AD中两灯并联，图B中开关闭合后会导致L1短路，与实物图不对应，只有C图与实物图对应。
故选：C。
5．【解答】解：
由题知，电源两极通过轨道将玩具火车两车轮组成通路，这样玩具火车才能通电工作，并且电源及从电源到轨道的连接都没有问题。
A、若火车轮子与轨道接触不好，会造成断路，玩具火车一定不能工作，故A有可能；
B、小枕木是绝缘的，所以某条枕木松了，也不会导致电流不能通过玩具火车，故B不可能；
C、轨道A出现一条细缝，如下图中右边轨道A有细缝，但电流可通过左边轨道与火车形成通路，故C不可能；
D、如下图所示，若轨道A、B的细缝都在同一侧，电源仍可通过另一侧轨道与火车形成通路，若轨道A、B的细缝分别在左右两侧，则轨道与火车间也能形成通路，故D不可能。
故选：A。
6．【解答】解：由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；
A、此图中两灯泡并联，电流表在干路上，故A不符合题意。
B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；
C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；
D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；
故选：C。
二．填空题（共4小题）
7．【解答】解：丝绸摩擦过的玻璃棒带正电，用丝绸摩擦过的玻璃棒与验电器B的金属球接触后，B验电器由于失去电子而带正电荷；
用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，因为电子带负电，电流方向与电子定向移动方向相反，所以瞬间电流方向是从B到A。
故答案为：正；从B到A。
8．【解答】解：运油车卸油时，快速流出的油和油罐由于不断摩擦，会使油和油罐带上等量异种电荷；
由于运油车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会发生放电现象，产生电火花，使油燃烧甚至爆炸。为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；
电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：摩擦起电；导体；向上。
9．【解答】解：水果在这里扮演了电源的角色，点亮一排发光二极管，它为发光二极管提供了电压，使自由电荷在电路中定向移动起来，形成电流。
故答案为：电源； 电压。
10．【解答】解：
（1）由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处；
（2）由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此其目的是：进行倒计时，避免点燃烟花造成人员伤害。
故答案为：a；通路；进行倒计时，避免点燃烟花造成人员伤害。
三．作图题（共2小题）
11．【解答】解：由图可知，要使两灯并联，则电流的路径有两条，此时电压表测量的是电源的电压，故应增加的导线是：灯泡L1右端连接到灯泡L2左端的导线；如图所示：
12．【解答】解：由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：
