15.5 串、并联电路中电流的规律 热机的效率 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_15.5_?????????è?????è·?????????????è§????_

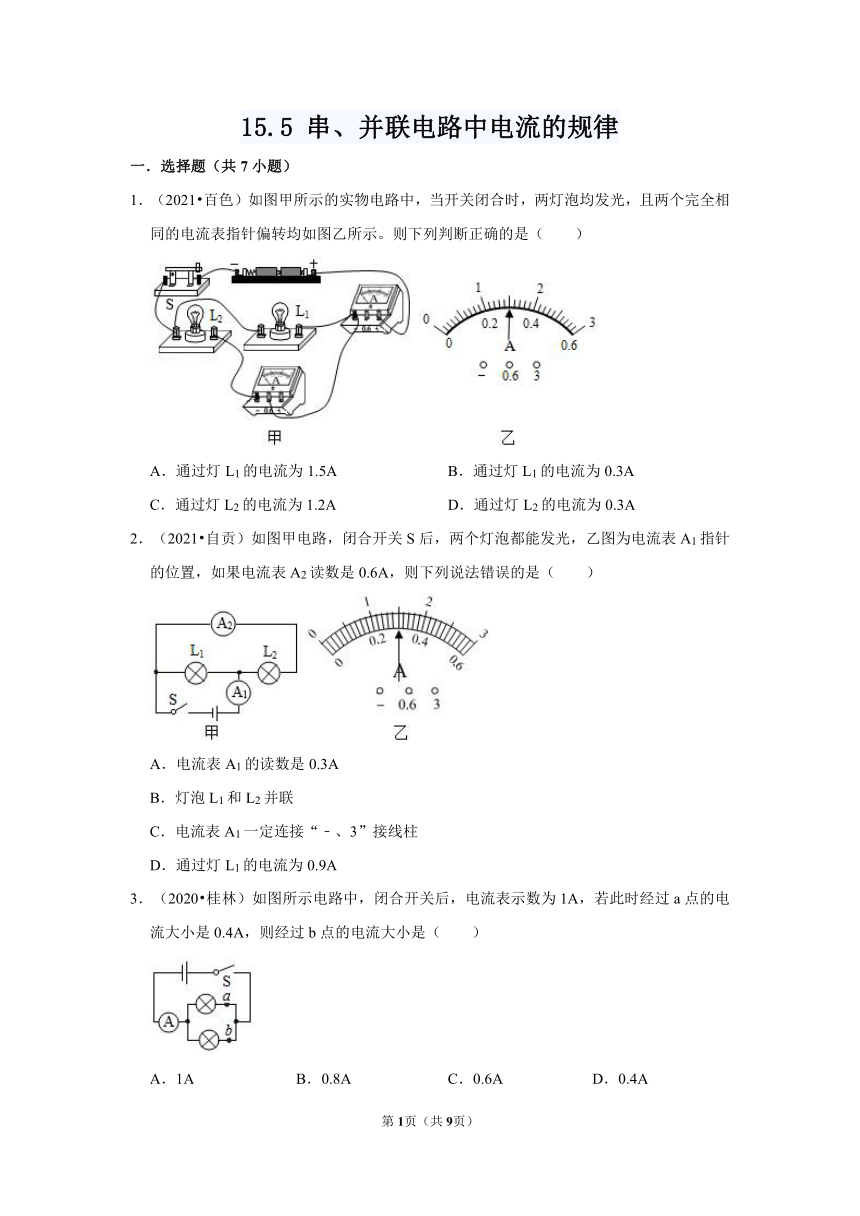

一．选择题（共7小题）
1．（2021?百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
2．（2021?自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
3．（2020?桂林）如图所示电路中，闭合开关后，电流表示数为1A，若此时经过a点的电流大小是0.4A，则经过b点的电流大小是（　　）
A．1A B．0.8A C．0.6A D．0.4A

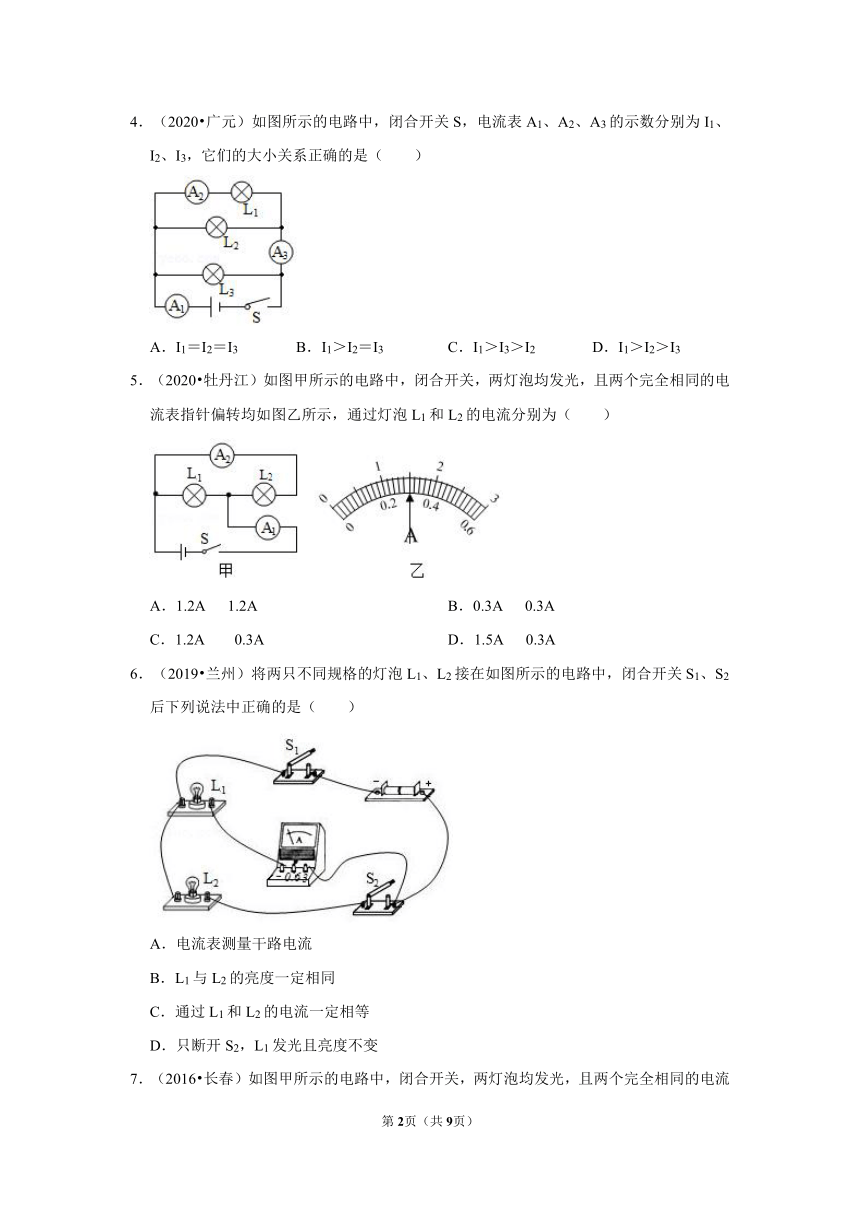

4．（2020?广元）如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1＝I2＝I3 B．I1＞I2＝I3 C．I1＞I3＞I2 D．I1＞I2＞I3
5．（2020?牡丹江）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
6．（2019?兰州）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是（　　）
A．电流表测量干路电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L1发光且亮度不变

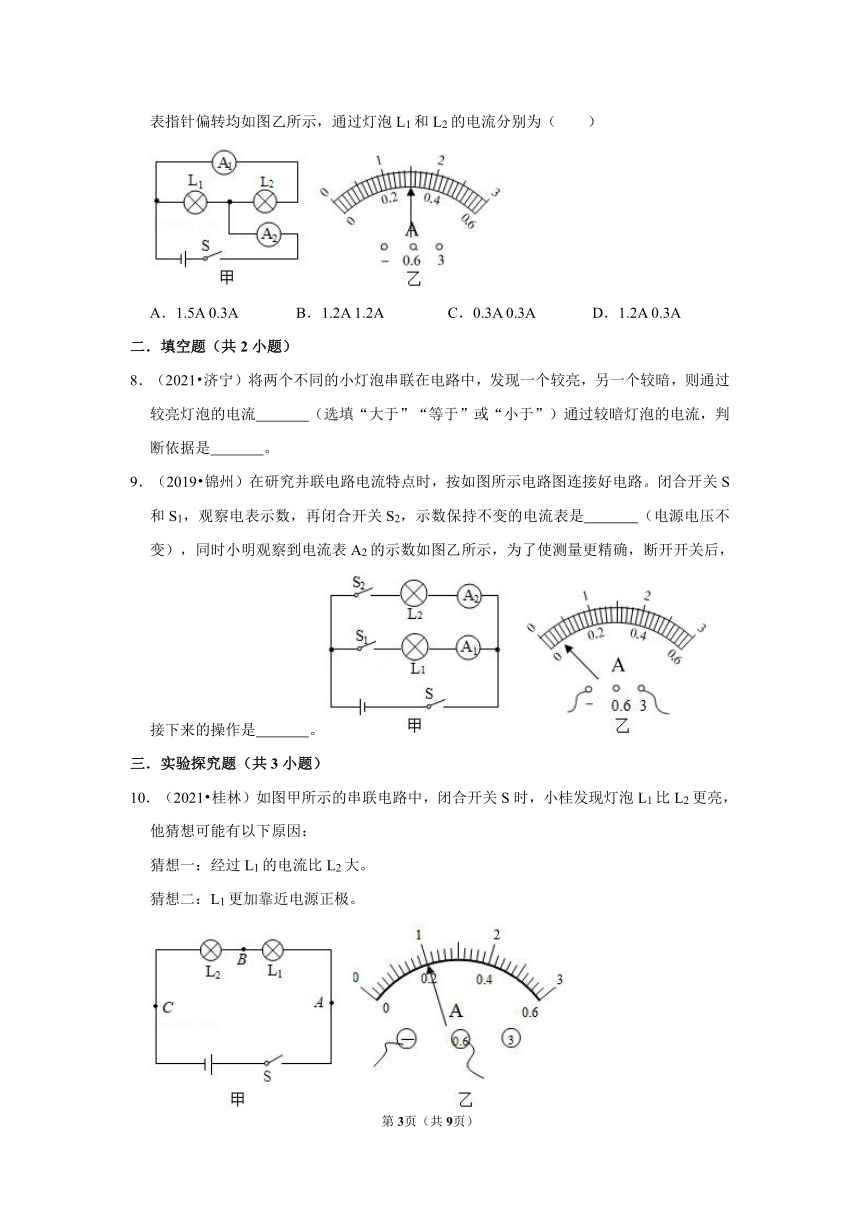

7．（2016?长春）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
二．填空题（共2小题）
8．（2021?济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流　 　（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是　 　。
9．（2019?锦州）在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是　 　（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　 　。
三．实验探究题（共3小题）
10．（2021?桂林）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。

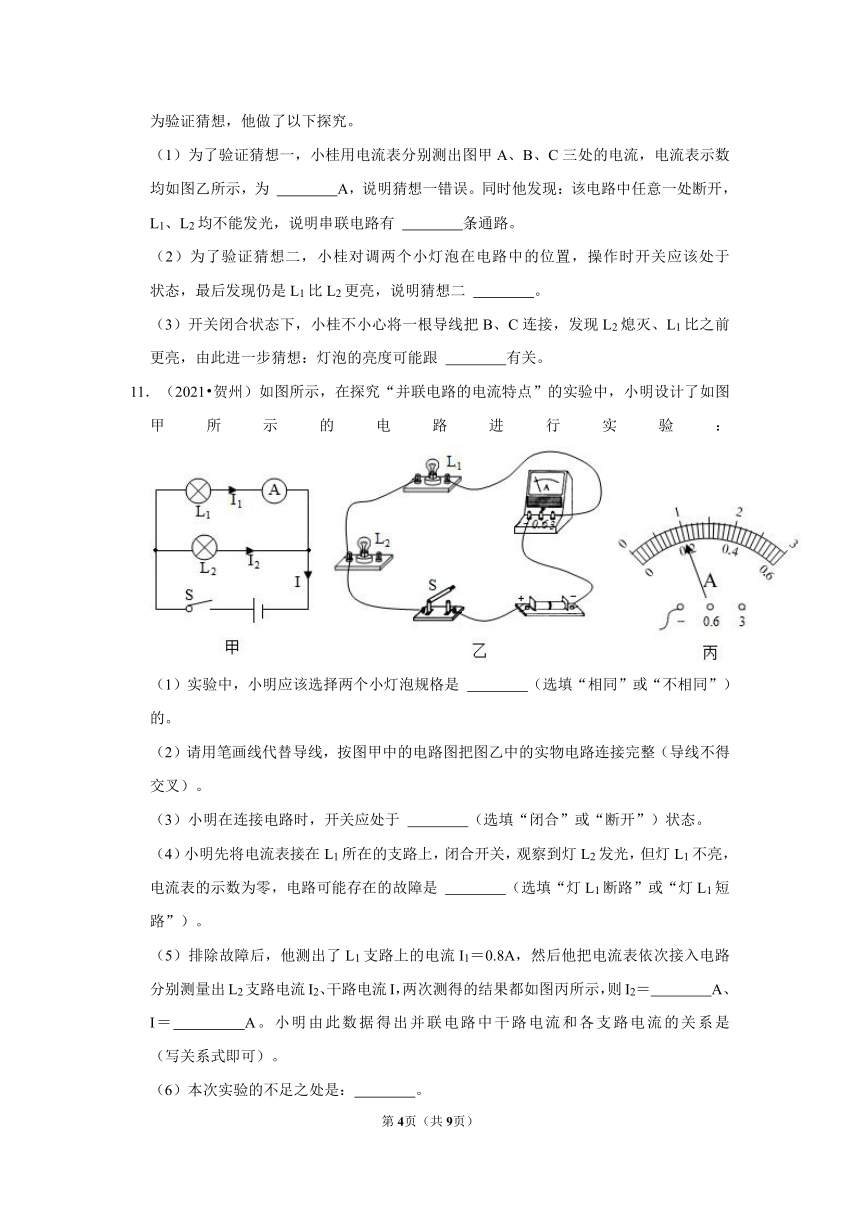

（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 　 　A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 　 　条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 　 　状态，最后发现仍是L1比L2更亮，说明猜想二 　 　。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 　 　有关。
11．（2021?贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 　 　（选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 　 　（选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 　 　（选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝　 　A、I＝　 　A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 　 　（写关系式即可）。
（6）本次实验的不足之处是：　 　。
12．（2021?成都）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是
　 　。
A.没有限制，可以任意选取
B.小灯泡的额定电压必须为3V
C.小灯泡的规格应该不同
D.必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：　 　。
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为 　 　电流。
参考答案与试题解析
一．选择题（共7小题）
1．【解答】解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
故选：D。
2．【解答】解：
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故B正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故A错误，C正确；
则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。
故选：A。
3．【解答】解：已知两灯泡并联，电流表A测量干路电流，电流表示数I＝1A，此时经过a点的电流Ia＝0.4A，
由并联电路中干路电流等于各支路电流之和可得，经过b点的电流Ib＝I﹣Ia＝1A﹣0.4A＝0.6A。
故选：C。
4．【解答】解：
由图知，三盏灯泡并联，A1测三盏灯的总电流，A3测通过L1、L2的电流之和，A2测通过L1的电流；
因为并联电路中的干路电流等于各支路电流之和，
所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小，即I1＞I3＞I2。
故选：C。
5．【解答】解：分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝1.5A，即干路电流为1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝1.5A﹣0.3A＝1.2A。
故选：C。
6．【解答】解：
由图知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A、由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，故A错；
B、灯泡L1、L2的规格不同，并联在同一电路中，则L1与L2的亮度不相同，故B错；
C、灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，故C错；
D、灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，故D正确。
故选：D。
7．【解答】解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，
L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；
则灯L1中的电流：
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误、D正确。
故选：D。
二．填空题（共2小题）
8．【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
9．【解答】解：
（1）由图知，闭合开关S和S1时，电路为L1的简单电路，电流表A1测L1的电流；
再闭合开关S2，两只灯泡并联，A1仍然测L1的电流，A2测量L2支路电流，电流表A2的示数从0增大到一定数值；
由于干路电流大于各支路的电流，所以电流表A2的示数变大；
由于并联电路各支路互不影响，所以电流表A1的示数保持不变。
（2）由图可知，电流表A2的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。
故答案为：A1；将“3A”上的线头改接到“0.6A”处。
三．实验探究题（共3小题）
10．【解答】解：（1）电流表示数均如图乙所示，电流表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。
同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
答：（1）0.2；1；（2）断开；错误；（3）电压。
11．【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
12．【解答】解：（1）实验中为了防止偶然性的发生，寻找普遍的规律，应选用不同规格的灯泡多次实验，故C正确；
（2）由图可知，指针偏转的角度正常，不偏大也不偏小，量程选择正确；
（3）由图可知，C在干路中，则C处的电流为干路电流。
故答案为：（1）C；（2）正确；（3）干路。
