15.4 电流的测量 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_15.4_????????????é??_

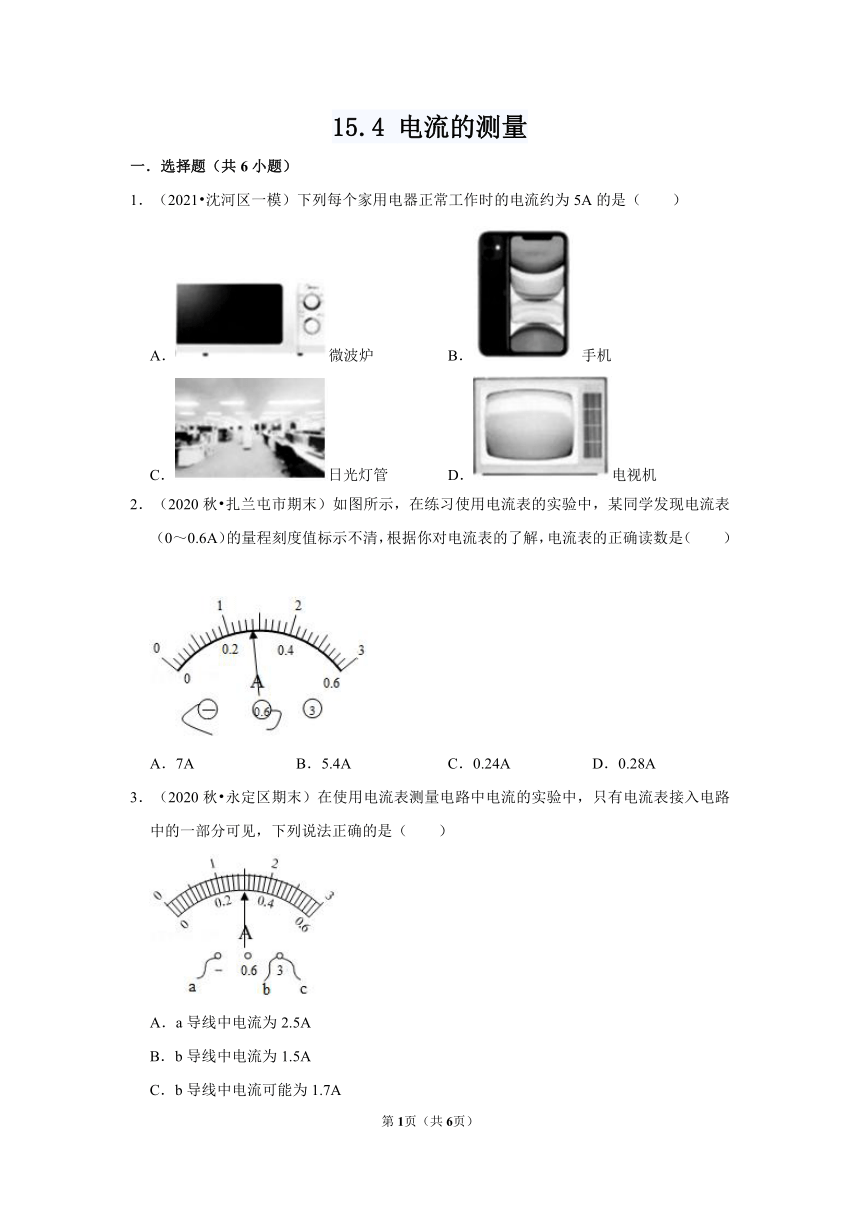

一．选择题（共6小题）
1．（2021?沈河区一模）下列每个家用电器正常工作时的电流约为5A的是（　　）
A．微波炉 B． 手机
C．日光灯管 D．电视机
2．（2020秋?扎兰屯市期末）如图所示，在练习使用电流表的实验中，某同学发现电流表（0～0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．7A B．5.4A C．0.24A D．0.28A
3．（2020秋?永定区期末）在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（　　）
A．a导线中电流为2.5A
B．b导线中电流为1.5A
C．b导线中电流可能为1.7A
D．b导线和c导线中电流之和为1.5A

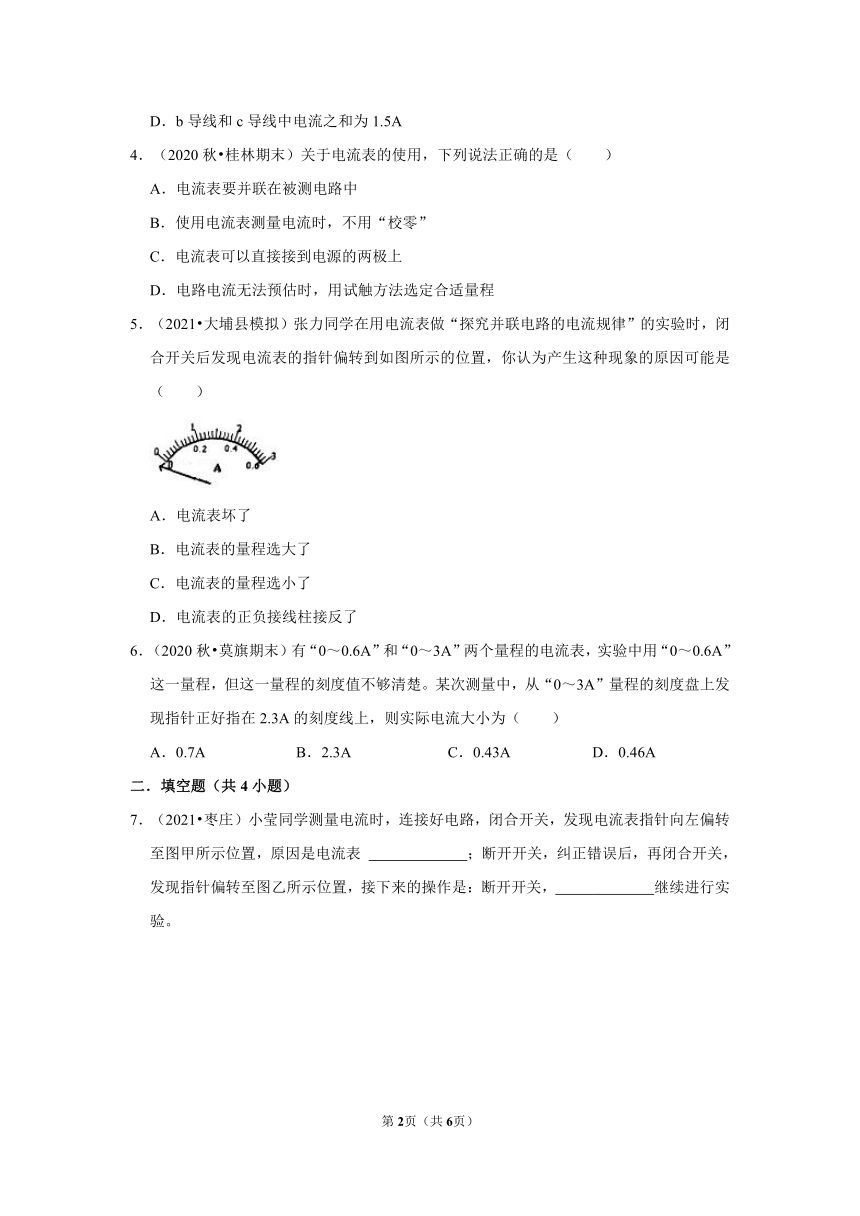

4．（2020秋?桂林期末）关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
5．（2021?大埔县模拟）张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（　　）
A．电流表坏了
B．电流表的量程选大了
C．电流表的量程选小了
D．电流表的正负接线柱接反了
6．（2020秋?莫旗期末）有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）
A．0.7A B．2.3A C．0.43A D．0.46A
二．填空题（共4小题）

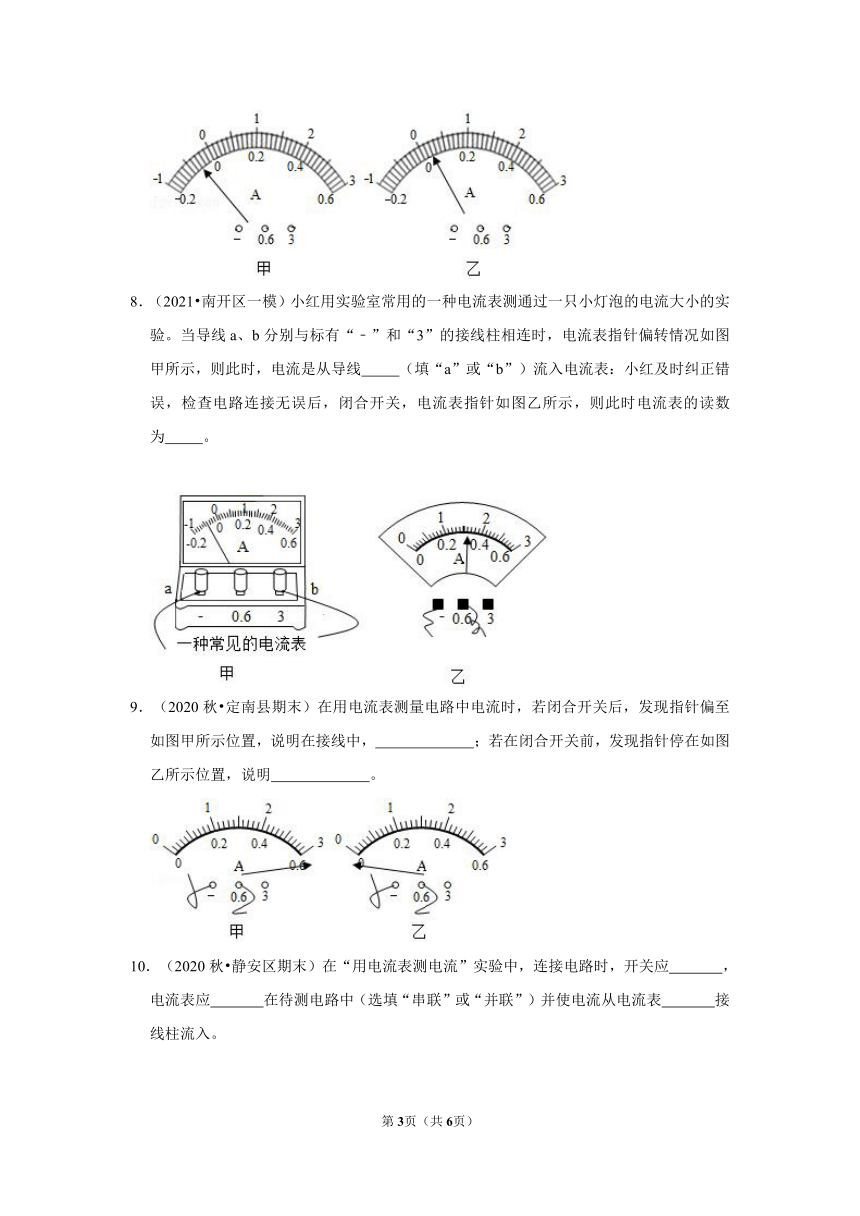

7．（2021?枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　 　继续进行实验。
8．（2021?南开区一模）小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线　 　（填“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为　 　。
9．（2020秋?定南县期末）在用电流表测量电路中电流时，若闭合开关后，发现指针偏至如图甲所示位置，说明在接线中，　 　；若在闭合开关前，发现指针停在如图乙所示位置，说明　 　。
10．（2020秋?静安区期末）在“用电流表测电流”实验中，连接电路时，开关应　 　，电流表应　 　在待测电路中（选填“串联”或“并联”）并使电流从电流表　 　接线柱流入。
参考答案与试题解析
一．选择题（共6小题）
1．【解答】解：A、家用电器微波炉正常工作时的电流约为5A，故A正确；
B、手机工作电流约为0.1A，故B错误；
C、日光灯的工作电流约为0.2A，故C错误；
D、电视机的工作电流约为0.5A，故D错误。
故选：A。
2．【解答】解：
由图知，电流表连接0～0.6A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A＝1.4 A，所以在0～0.6 A量程的读数为1.4×A＝0.28A。
故选：D。
3．【解答】解：电流表的接线等效为下图所示：
由题中图可知电流表的量程选择的是0～3A，分度值是0.1A，所以图中电流表的读数为I＝1.5A，由等效电路图可知，该电路为并联电路的一部分，则：
A、a导线中的电流即电流表的读数，Ia＝I＝1.5A，故A不符合题意；
B、若b导线为干路中的导线，则Ib＝Ic+Ia，Ib＞1.5A，若a导线为干路中的导线，则Ia＝Ib+Ic，Ib＜1.5A，若c导线为干路中的导线，则Ic＝Ia+Ib，则Ib可以是任意电流值，综上所述，b导线中的电流不是确定值，故B不符合题意；
C、因Ia＝1.5A，若b导线为干路中的导线，且Ic＝0.2A，则Ib＝Ia+Ic＝1.5A+0.2A＝1.7A，或c导线为干路中的导线，且Ic＝3.2A，则Ib＝Ic﹣Ia＝3.2A﹣1.5A＝1.7A，故C符合题意；
D、若a导线为干路中的导线，则Ia＝Ib+Ic＝1.5A，所以b导线和c导线电流之和可能为1.5A，而若a为支路，则Ib+Ic＞Ia＝1.5A，故D不符合题意。
故选：C。
4．【解答】解：A、电流表要串联在电路中，故A错误。
B、使用电流表测量电流时，一定先校零，然后再进行测量，故B错误。
C、绝对不允许不经过用电器直接把电流表接在电源两极上，故C错误。
D、电路电流无法预估时，采用试触法选择合适量程，故D正确。
故选：D。
5．【解答】解：电流表正常使用时，电流从“+”接线柱流入，从“﹣”接线柱流出，指针向右偏转，如果正负接线柱接反了，指针就会偏向刻度盘左侧没有刻度的一侧。
故图中的情形是因为电流表的正负接线柱接反了。
故选：D。
6．【解答】解：电流表的0﹣3A的量程的分度值为0.1A，0﹣0.6A的量程的分度值为0.02A，
实验中用0～0.6A量程时，分度值为0.02A，所以从0～0.6A量程的刻度盘上读数是从0～3A量程的刻度盘读数的．则实际电流为：I＝×2.3A＝0.46A；
故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。
故选：D。
二．填空题（共4小题）
7．【解答】解：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
8．【解答】解：（1）由图可知，电流表的指针向左偏转，说明正负接线柱的位置接反了，所以此时电流是从导线“a”流入电流表的。
（2）由图可知，电流表的量程为0～0.6A，分度值为0.02A，所以其示数为0.32A。
故答案为：a；0.32A。
9．【解答】解：甲图中，电流表的指针偏过满刻线，说明在接线中，电流表量程选小了；
乙图，在闭合开关前指针没有指在表盘上的“0”上，说明电流表使用前未调零。
故答案为：电流表量程选小了；电流表使用前未调零。
10．【解答】解：（1）连接电路时，为防止电路中出现短路现象造成电源或用电器的损坏，开关应断开；
（2）用电流表测电流时，电流表应串联在待测电路中，且电流从电流表的正接线柱流入、负接线柱流出。
故答案为：断开；串联；正。
