16.4 变阻器 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_16.4_???é????¨_

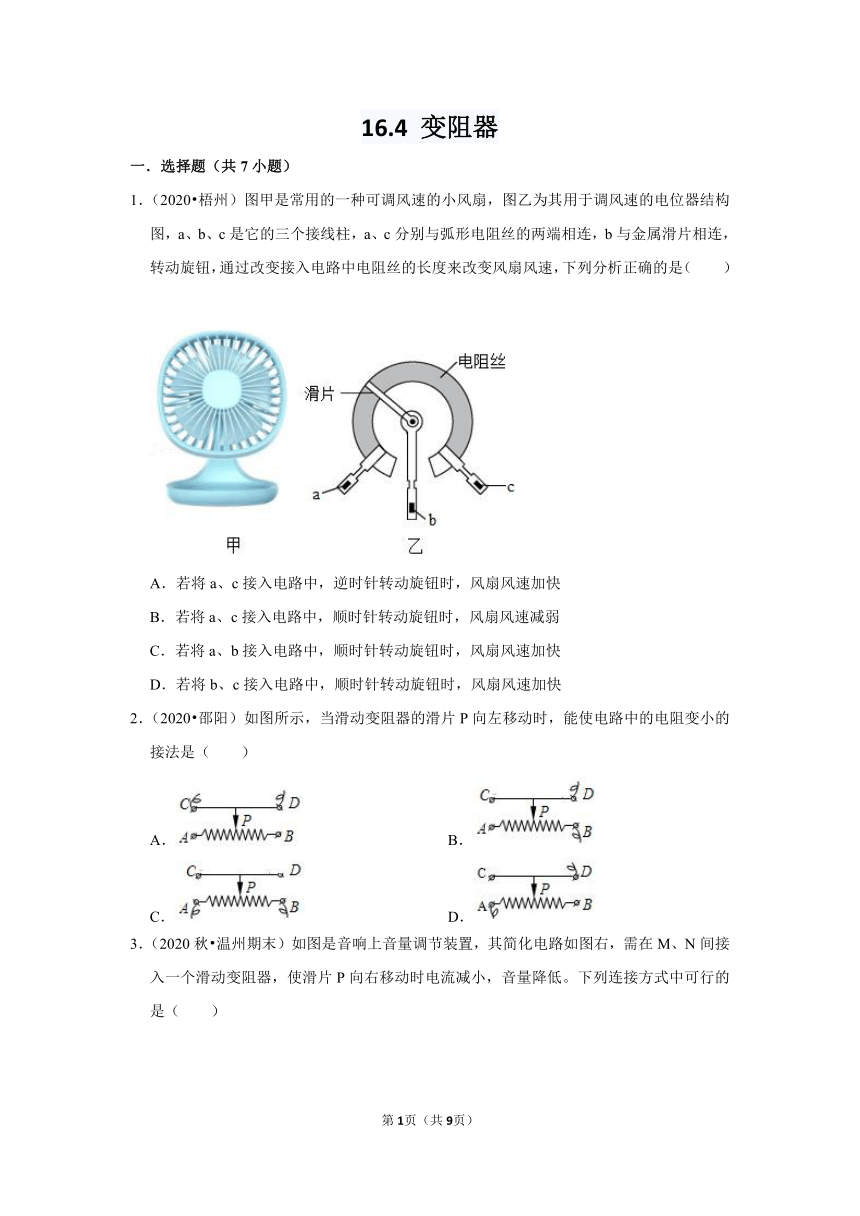

一．选择题（共7小题）
1．（2020?梧州）图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
2．（2020?邵阳）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A． B．
C． D．

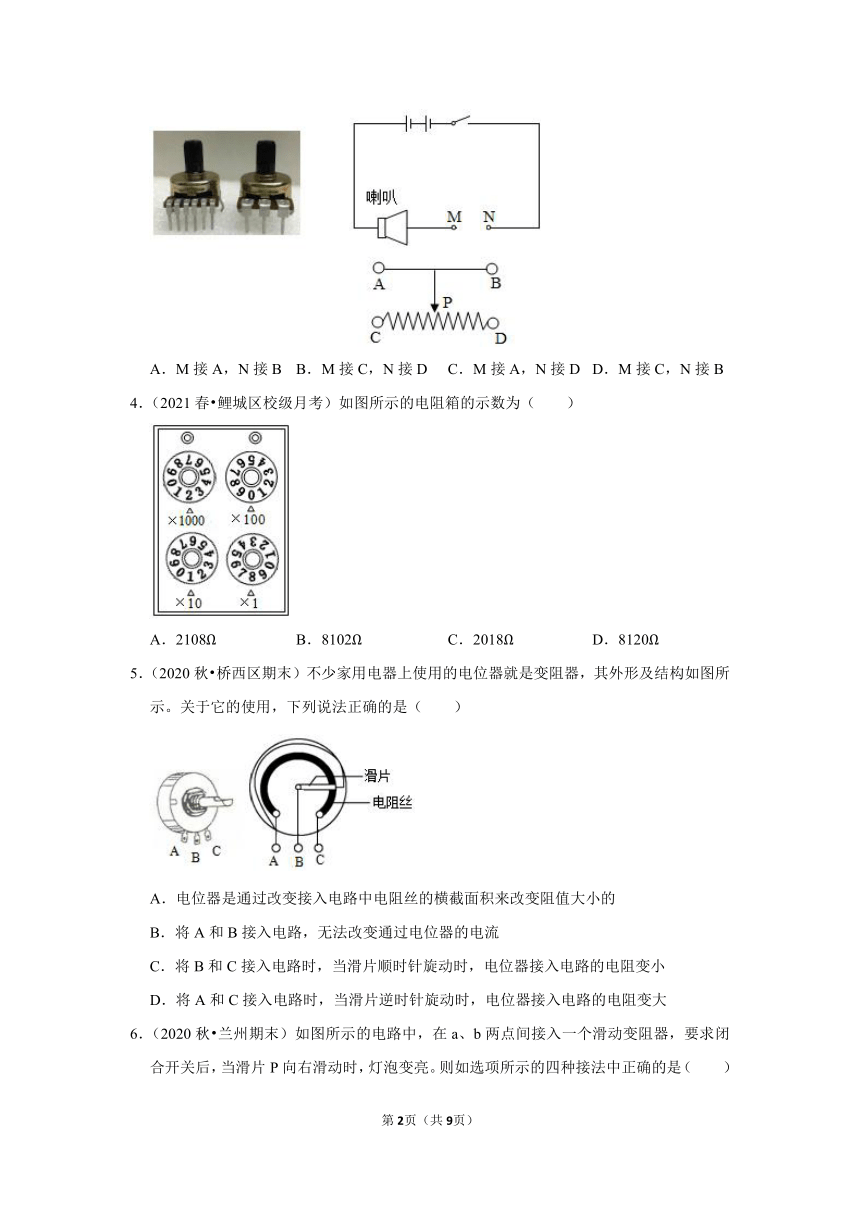

3．（2020秋?温州期末）如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（　　）
A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
4．（2021春?鲤城区校级月考）如图所示的电阻箱的示数为（　　）
A．2108Ω B．8102Ω C．2018Ω D．8120Ω
5．（2020秋?桥西区期末）不少家用电器上使用的电位器就是变阻器，其外形及结构如图所示。关于它的使用，下列说法正确的是（　　）
A．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的
B．将A和B接入电路，无法改变通过电位器的电流
C．将B和C接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小
D．将A和C接入电路时，当滑片逆时针旋动时，电位器接入电路的电阻变大

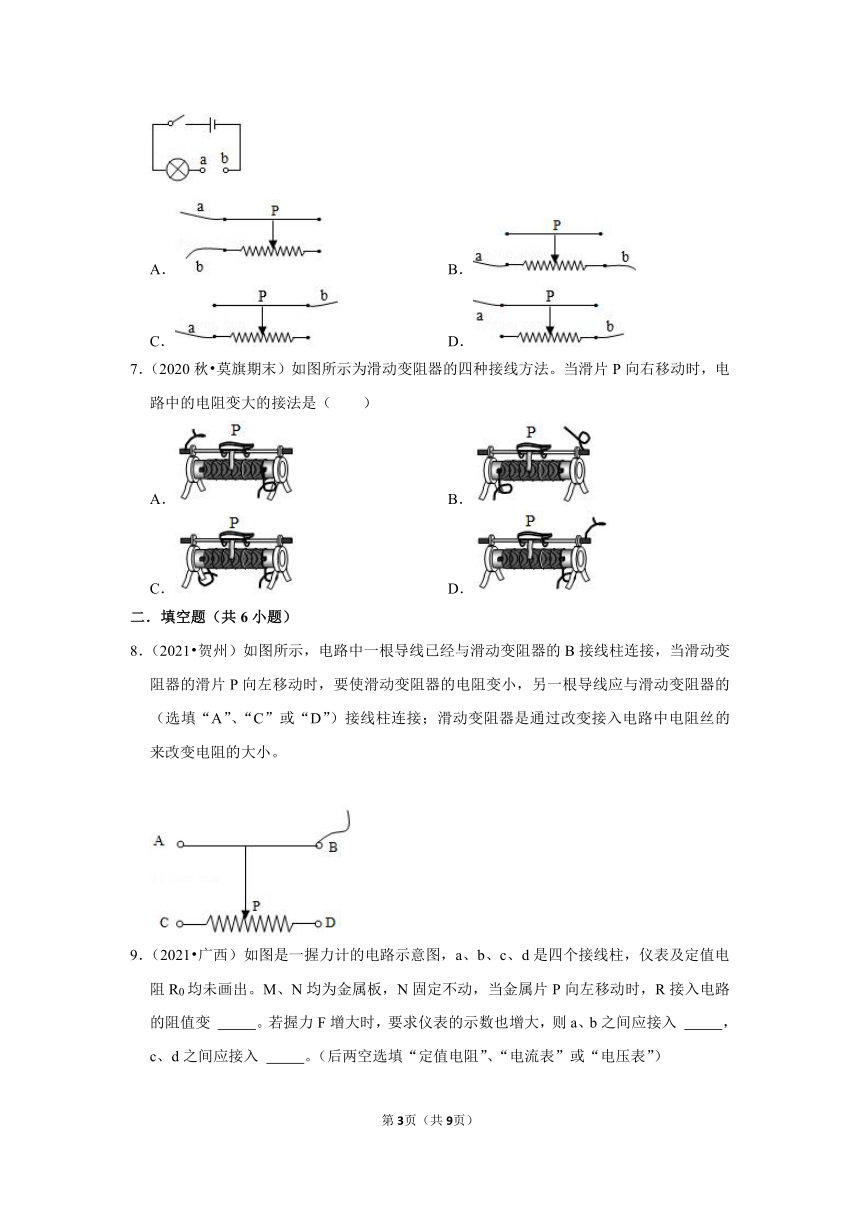

6．（2020秋?兰州期末）如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如选项所示的四种接法中正确的是（　　）
A． B．
C． D．
7．（2020秋?莫旗期末）如图所示为滑动变阻器的四种接线方法。当滑片P向右移动时，电路中的电阻变大的接法是（　　）
A． B．
C． D．
二．填空题（共6小题）
8．（2021?贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　 　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 　 　来改变电阻的大小。

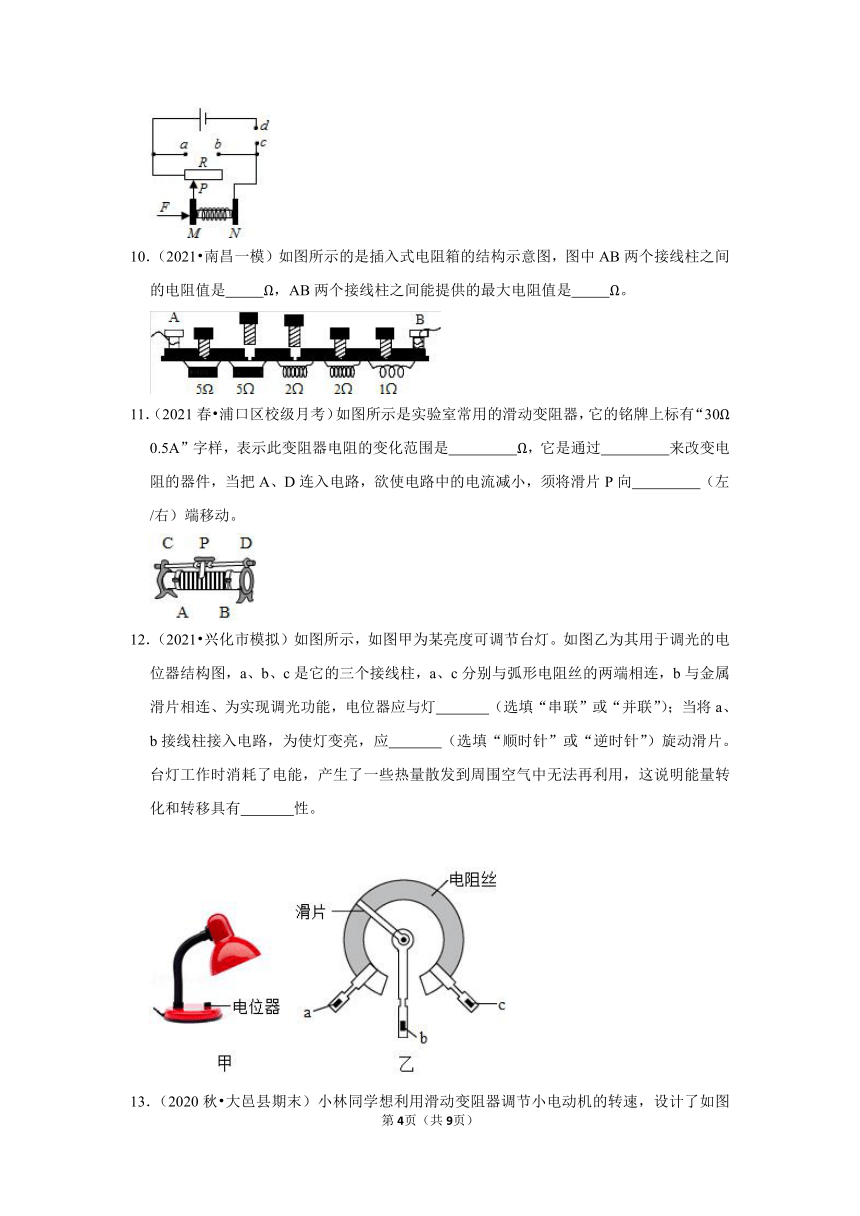

9．（2021?广西）如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 　 　。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 　 　，c、d之间应接入 　 　。（后两空选填“定值电阻”、“电流表”或“电压表”）
10．（2021?南昌一模）如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是　 　Ω，AB两个接线柱之间能提供的最大电阻值是　 　Ω。
11．（2021春?浦口区校级月考）如图所示是实验室常用的滑动变阻器，它的铭牌上标有“30Ω 0.5A”字样，表示此变阻器电阻的变化范围是　 　Ω，它是通过　 　来改变电阻的器件，当把A、D连入电路，欲使电路中的电流减小，须将滑片P向　 　（左/右）端移动。
12．（2021?兴化市模拟）如图所示，如图甲为某亮度可调节台灯。如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连、为实现调光功能，电位器应与灯　 　（选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应　 　（选填“顺时针”或“逆时针”）旋动滑片。台灯工作时消耗了电能，产生了一些热量散发到周围空气中无法再利用，这说明能量转化和转移具有　 　性。
13．（2020秋?大邑县期末）小林同学想利用滑动变阻器调节小电动机的转速，设计了如图甲所示的实物电路，要提高转速，滑片P应该向　 　（选填“A”或“B”）端滑动；在电路中正确接入电流表后，当最快转速时小林同学发现电流表指针如图乙所示，此时电流为　 　A。
三．实验探究题（共1小题）
14．（2021春?鲤城区校级月考）某班同学做“用滑动变阻器改变电路中的电流”的实验，电路如图所示。
（1）闭合开关前应将滑动变阻器的滑片P移到最　 　端（选填“左”或“右”），使滑动变阻器连入电路中的阻值最大，对电路起　 　作用。闭合开关后，将滑动变阻器的滑片P移到某一位置，灯太亮了，要想让灯更暗些，则应将滑片P向　 　移动（选填“左”或“右”）。
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一很暗，这可能是　 　。
参考答案与试题解析
一．选择题（共7小题）
1．【解答】解：
AB、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变风扇风速，故AB错误；
C、若只将a、b接入电路，滑片左边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，风扇风速减弱，故C错误；
D、将b、c接入电路中，滑片的右侧电阻接入电路，故若顺时针转动旋钮时，电阻变小，故电流变大，风扇风速加快，故D正确。
故选：D。
2．【解答】解：
A图滑动变阻器的接线柱接C和D，无电阻丝连入电路。此选项不符合题意；
B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分。无论怎样移动滑片，滑动变阻器接入电路电阻不变。此选项不符合题意；
D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分。当滑片P向左滑动时，AP电阻丝长度变小，电阻变小。此选项符合题意。
故选：D。
3．【解答】解：滑片向右移动，电流表示数减小，则滑动变阻器接入电路的电阻值增大，所以应将A、C或B、C接入电路，故D正确。
故选：D。
4．【解答】解：由图知，×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是1，×1的位置对应的数是8，故电阻箱的示数是2018Ω。
故选：C。
5．【解答】解：A、电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故A错误；
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小。故B错误。
C、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故C正确。
D、只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是逆时针转动，电阻不变，电源电压不变，无法改变通过电位器的电流。故D错误。
故选：C。
6．【解答】解：要使滑片右移时，灯泡变亮，电流变大，滑动变阻器接入电阻减小，则接入电路的必须为右侧部分，故滑动变阻器应接入右下的接线柱；因上面的两个接线柱都接在同一个导线上，故上面接线柱接哪一个均可，故D正确。
故选：D。
7．【解答】解：要使P向右移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长。
A、滑片P向右移动时，接入电路的电阻丝的长度变短，所以电路中的电阻变小，故A不符合题意。
B、当滑片P向右移动时，接入电路的电阻丝的长度变长，所以电路中的电阻变大，故B符合题意。
C、整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化，故C不符合题意。
D、滑片P向右移动时，接入电路的电阻丝的长度变短，所以电路中的电阻变小，故D不符合题意。
故选：B。
二．填空题（共6小题）
8．【解答】解：滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；
电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接。
故答案为：C；长度。
9．【解答】解：（1）由图可知，当金属片P向左移动时，R接入电路的阻值变小；
（2）c、d之间不可能是电压表，否则电路断路；
若c、d之间为电流表，
①当a、b之间为电压表时，电路为R的简单电路，电压表测电源的电压示数不变，电流表测电路中的电流，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知电流表的示数减小，这与电表的示数增大不符；
②a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻的电流不变，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知该支路的电流减小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表示数减小，这与电表的示数增大不符；
（3）若c、d之间为定值电阻，
①a、b之间不可能为电流表，否则滑动变阻器被短路；
②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知电流表的示数减小，
由U＝IR可知，定值电阻两端的电压减小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
故答案为：小；电压表；定值电阻。
10．【解答】解：当5个铜塞都拔出时，此时5个电阻串联，总电阻最大，则最大电阻值R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
当铜塞插入时，该铜塞下方的电阻就会短路，当铜塞被拨出时，铜塞下方的电阻接入电路；由图可知，此时只有5欧和2欧的两根电阻接入电路，则A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω。
故答案为：7；15。
11．【解答】解：“30Ω 0.5A”表示滑动变阻器的最大阻值为30Ω，允许通过的最大电流为0.5A，所以表示此变阻器电阻的变化范围是0～30Ω；
滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的；
当把A、D连入电路，要减小电路中的电流，则应增大滑动变阻器接入电路的阻值，应将滑片向右端移动。
故答案为：0～30；改变接入电路中电阻线的长度；右。
12．【解答】解：电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；
当将a、b接线柱接入电路，滑片左边的电阻丝接入电路，为使灯变亮，逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮；
台灯工作时消耗了电能，产生了一些热量散发到周围空气中无法再利用，这说明能量转化和转移是具有方向性的。
故答案为：串联；逆时针；方向。
13．【解答】解：要提高电动机的转速，需要增大电路中的电流，根据欧姆定律可知，需要减小滑动变阻器接入电路的电阻，故滑片P应向B端滑动；
由图可知，电流表使用的是大量程，分度值为0.1A，示数为0.8A。
故答案为：B；0.8。
三．实验探究题（共1小题）
14．【解答】解：（1）闭合开关前应将滑动变阻器的滑片P移到最右端，使滑动变阻器连入电路中的阻值最大，对电路起保护作用。闭合开关后，将滑动变阻器的滑片P移到某一位置，灯太亮了，要想让灯更暗些，增大滑动变阻器的阻值，则应将滑片P向右移动。
（2）如果滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，滑动变阻器被成为定值电阻，无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗。
故答案为：（1）右；保护；右；（2）滑动变阻器把下面的两个接线柱接入了电路。
