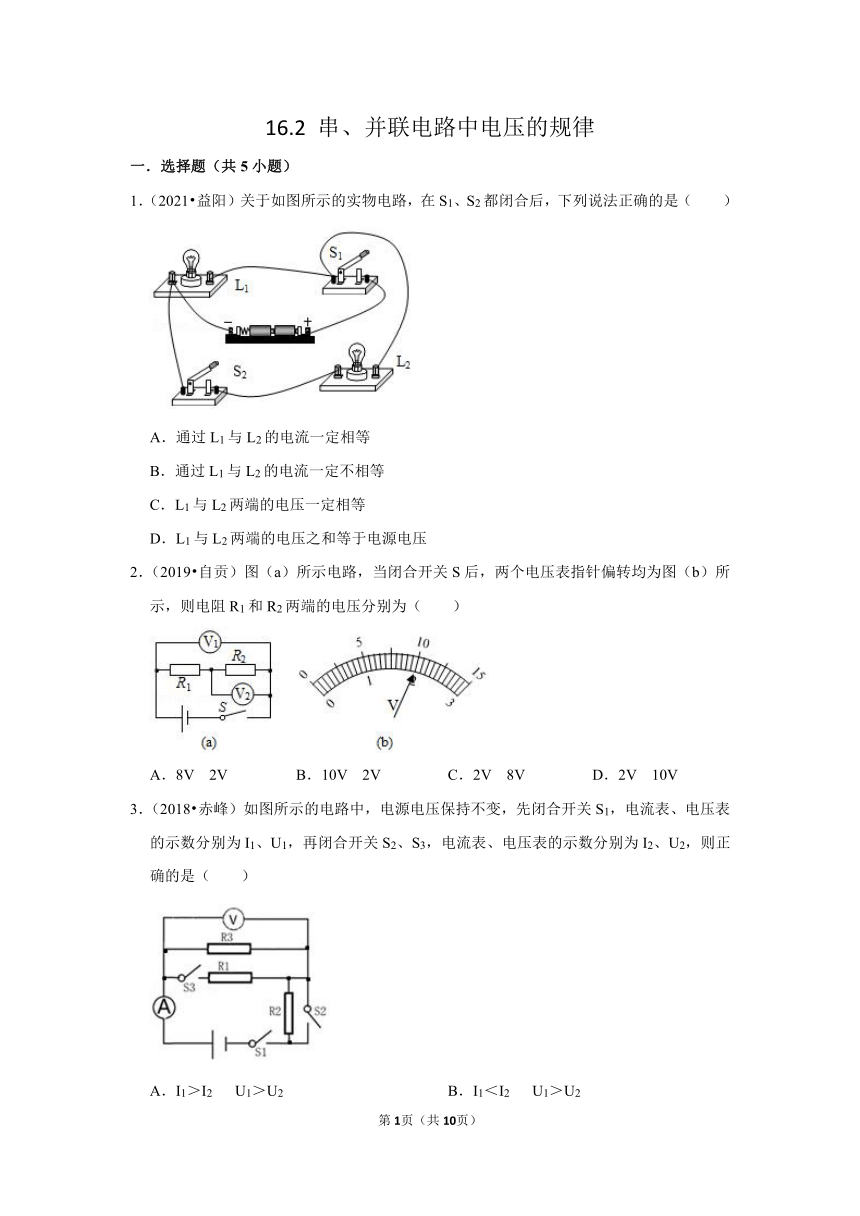

16.2 串、并联电路中电压的规律 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_16.2_?????????è?????è·?????????????è§????_
一．选择题（共5小题）
1．（2021?益阳）关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
2．（2019?自贡）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
3．（2018?赤峰）如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别为I2、U2，则正确的是（　　）
A．I1＞I2 U1＞U2 B．I1＜I2 U1＞U2
C．I1＜I2 U1＜U2 D．I1＞I2 U1＜U2
4．（2018?广西）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（　　）
A．1.3V B．2.5V C．3.8V D．6.3V
5．（2018?扬州）如图所示，闭合开关后两灯不亮，用电压表先后测得UAD＝UAC＝UAB＝4.5V，则故障可能是（　　）
A．灯L1发生断路 B．灯L2发生断路
C．灯L1发生短路 D．灯L2发生短路
二．填空题（共3小题）
6．（2021?贺州）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝　 　V，电源电压U＝　 　V。
7．（2020?甘孜州）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为　 　V；若断开开关，电压表示数将　 　（选填“变大”、“变小”或“不变”）。

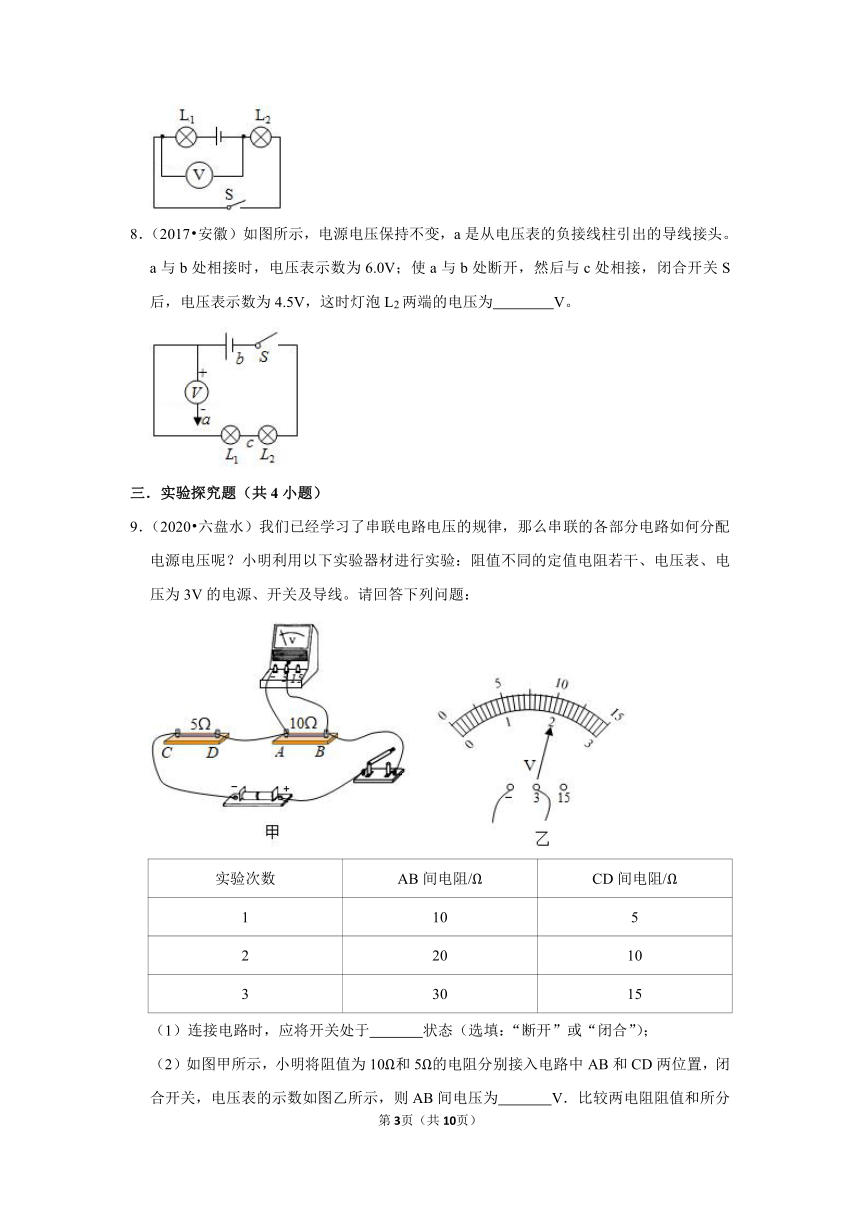

8．（2017?安徽）如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L2两端的电压为　 　V。
三．实验探究题（共4小题）
9．（2020?六盘水）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：
实验次数 AB间电阻/Ω CD间电阻/Ω
1 10 5
2 20 10
3 30 15
（1）连接电路时，应将开关处于　 　状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为　 　V．比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压　 　；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？　 　（选填：“可信”或“不可信”），你的理由是：　 　。

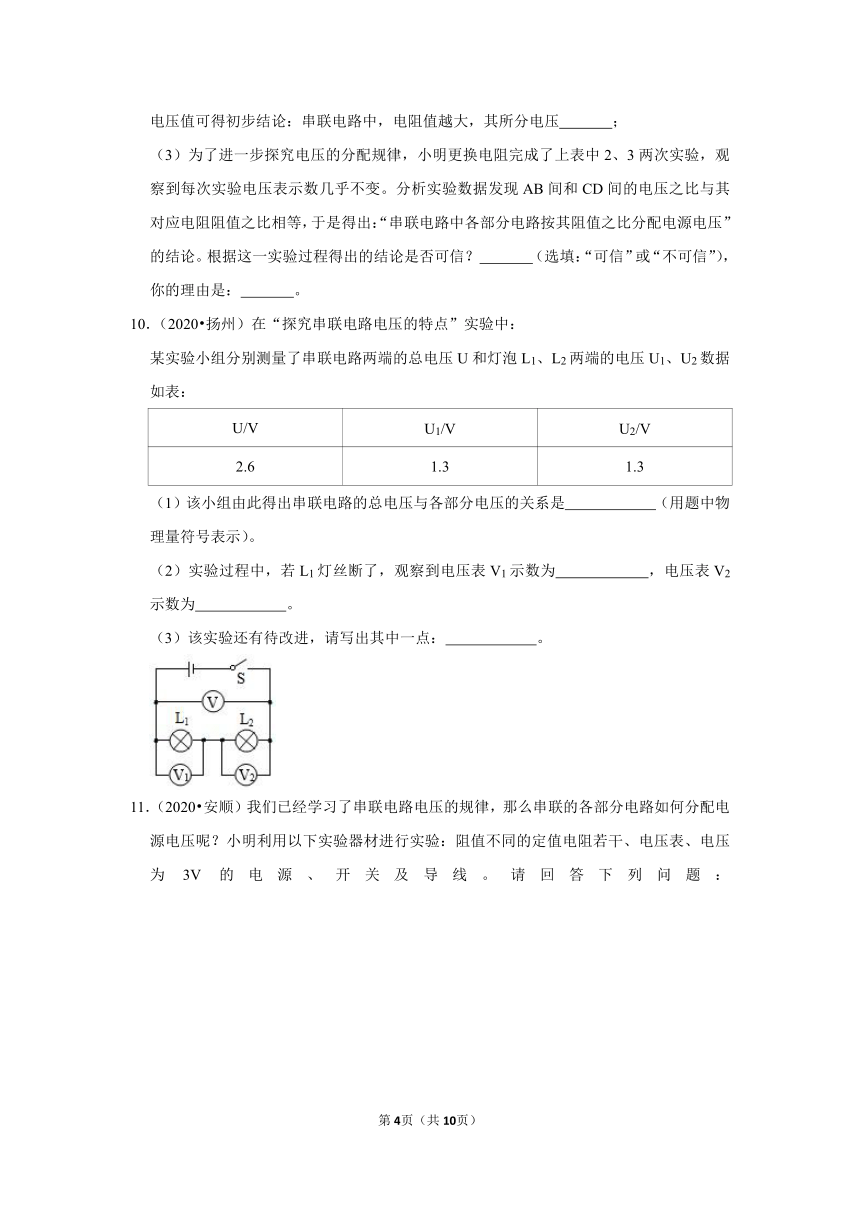

10．（2020?扬州）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V U1/V U2/V
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　 　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　 　，电压表V2示数为　 　。
（3）该实验还有待改进，请写出其中一点：　 　。

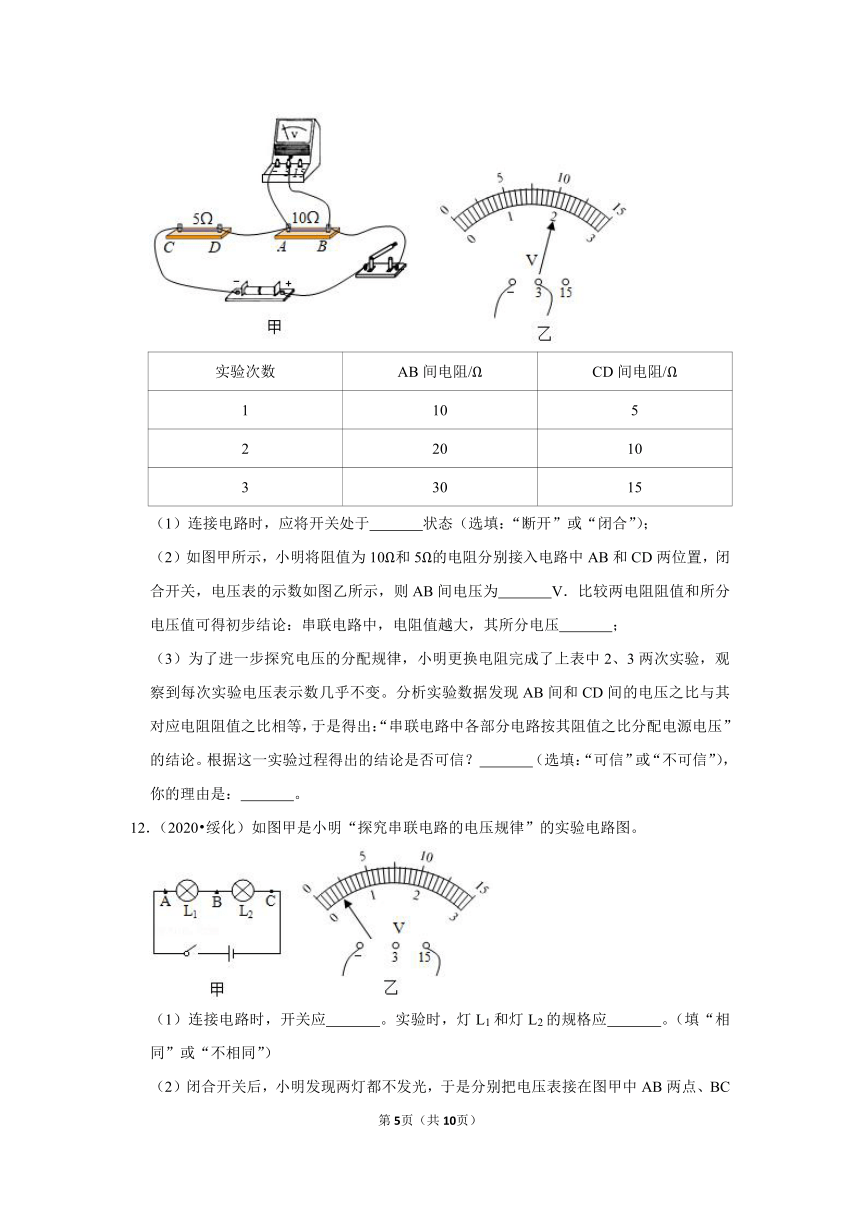

11．（2020?安顺）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：
实验次数 AB间电阻/Ω CD间电阻/Ω
1 10 5
2 20 10
3 30 15
（1）连接电路时，应将开关处于　 　状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为　 　V．比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压　 　；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？　 　（选填：“可信”或“不可信”），你的理由是：　 　。
12．（2020?绥化）如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应　 　。实验时，灯L1和灯L2的规格应　 　。（填“相同”或“不相同”）
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是　 　。
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是　 　V；为了使实验结果更准确，接下来小明应该：断开开关　 　。
（4）正确实验后，小明分析多组数据得出结论：　 　。（请使用文字叙述）
参考答案与试题解析
一．选择题（共5小题）
1．【解答】解：AB、如图可知，在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，故有U＝U1＝U2，各支路电流I1＝，，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；
CD、因为在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，所以有U＝U1＝U2，故C正确，D错误。
故选：C。
2．【解答】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，
所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，
电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，故CD错误
则R1两端的电压：
U1＝U﹣U2＝10V﹣2V＝8V，A正确，B错误。
故选：A。
3．【解答】解：由电路图可知，只闭合开关S1时，电阻R2与R3串联，电流表测电路中的电流；电压表测电阻R3两端的电压，电压表的示数为U1；
则电源电压U＝UR2+U1＜U2，所以电压表示数U1＜U；
电流表示数为I1＝；
再闭合开关S2、S3，R2被短路，R1与R3并联，电压表测量电源电压；电流表测干路电路电流；
则此时电压表示数U2＝U；
此时电流表示数为I2＝IR1+IR3＝+；
所以，U1＜U2；
由于＜；
所以，I1＜I2；
故选：C。
4．【解答】解：由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，
因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3＝U1+U2＝2.5V+3.8V＝6.3V。
故选：D。
5．【解答】解：
由题意可知，闭合开关后两灯都不亮，测得UAD＝UAC＝UAB＝4.5V，说明电源电压为4.5V；
A、若灯L1发生断路，电压表并联在L1两端时与电源相通由示数且等于电源电压，故A符合题意；
B、若灯L2发生断路，电压表并联在L1两端时与电源不相通，没有示数，故B不符合题意；
C、若灯L1发生短路，电压表同时被短路没有示数，灯泡L2发光，故C不符合题意；
D、若灯L2发生短路，灯泡L1发光，灯泡L2不发光，故D不符合题意。
故选：A。
二．填空题（共3小题）
6．【解答】解：当开关S2闭合时，电路是一个串联电路，电压表测量的是L2两端的电压，由图乙可知，此图中电压表接的是小量程，故分度值是0.1V，故示数U2＝2.3V；
已知L1两端的电压为U1＝3.7V，故电源电压U＝U1+U2＝3.7V+2.3V＝6V；
故答案为：2.3；6。
7．【解答】解：
由电路图可知，闭合开关后，灯L1与L2串联，电压表测灯L2两端的电压；
已知此时电压表示数是1V，则灯L2两端的电压是1V；
断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3V，所以断开开关后，电压表示数变大。
故答案为：1；变大。
8．【解答】解：a接b时，电压表测量的是电源电压为：U＝6V，
a接c时，电压表测量灯L1两端电压为：U1＝4.5V，
据串联电路中电压的规律可知，灯L2两端电压为：U2＝U﹣U1＝6V﹣4.5V＝1.5V。
故答案为：1.5。
三．实验探究题（共4小题）
9．【解答】解：（1）连接电路时，应将开关处于断开状态，这样连接电路时可以避免出现短路等问题的出现而损坏电路元件；
（2）电压表使用0～3V量程，分度值是0.1V，电压表的示数如图乙所示，则AB间电压为2V，
电阻10Ω通过的电流为：I＝＝＝0.2A，串联电路中电流处处相等，所以5Ω电阻两端电压U2＝IR2＝0.2A×5Ω＝1V，
所以，串联电路中，电阻值越大，其所分电压越大；
（3）实验过程中，三次实验的电阻比都是2：1，具有偶然性，实验中每次实验的电阻比不同，才能得到普遍结论，所以这次实验得到的结论不可信。
故答案为：（1）断开；（2）2；越大；（3）不可信；要得到普遍规律，实验中每次实验的电阻比值应不同。
10．【解答】解：（1）由图表可知，该小组由此得出串联电路的总电压与各部分电压的关系是：U1+U2＝U；
（2）实验过程中，若L1灯丝断了，电压表V1测灯Ll两端的电压此时是电源的电压，电压表V1示数为2.6V；由于电路断路，电压表V2测灯L2两端的电压，示数为0V；
（3）该实验还有待改进，电路中换不同规格的小灯泡再进行多次实验。
故答案为：（1）U1+U2＝U；（2）2.6V；0V；（3）换不同规格的小灯泡再进行多次实验。
11．【解答】解：（1）连接电路时，开关处于断开状态。
（2）电压表使用0～3V量程，每一个大格代表1V，每一个小格代表0.1V，10Ω两端的电压是2V，
电阻10Ω通过的电流为：I＝＝＝0.2A，
串联电路中电流处处相等，所以5Ω电阻两端的电压为：U2＝IR2＝0.2A×5Ω＝1V，
所以串联电路中，电阻值越大，其所分电压越大。
（3）实验过程中，三次实验的电阻比都是2：1，具有偶然性，实验中每次实验的电阻比值不同，才能得到普遍性结论，所以这一实验过程得到的结论不可信。
故答案为：（1）断开；（2）2；越大；（3）不可信；要得到普遍性规律，实验中每次实验的电阻比值应不同。
12．【解答】解：（1）连接电路时，开关应断开。实验时，为得出普遍性的结论，灯L1和灯L2的规格应不相同；
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB＝3V，则说明AB之外的电路为通路，UAC＝3V，说明AC之外的电路为通路；说明AB之外的电路为通路；UBC＝0V，说明BC之外的电路为断路，小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是L1断路；
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表选用大量程，示数如图乙所示，电压表的分度值是0.5V，电压为2V，为了使实验结果更准确，接下来小明应该：断开开关，换接电压表0～3V；
（4）正确实验后，小明分析多组数据得出结论：串联电路的总电压等于各部分电压之和。
故答案为：
（1）断开；不相同；（2）L1断路；（3）0.5；换接电压表0～3V；（4）串联电路的总电压等于各部分电压之和。
