人教版物理九年级15.5串、并联电路中电流的规律同步练习（附答案）

第5节　串、并联电路中电流的规律
【基础巩固练】

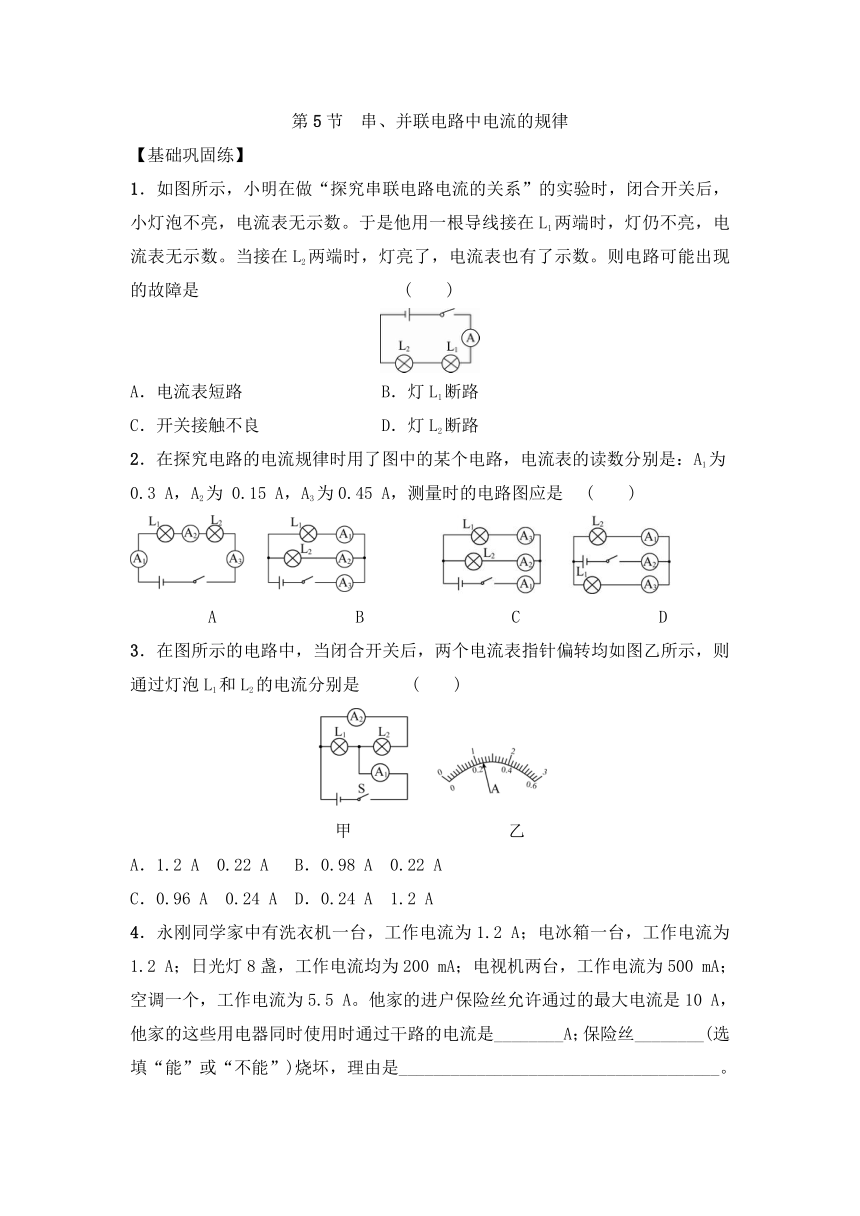

1．如图所示，小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，灯仍不亮，电流表无示数。当接在L2两端时，灯亮了，电流表也有了示数。则电路可能出现的故障是 (　　)

A．电流表短路 B．灯L1断路
C．开关接触不良 D．灯L2断路
2．在探究电路的电流规律时用了图中的某个电路，电流表的读数分别是：A1为0.3 A，A2为 0.15 A，A3为0.45 A，测量时的电路图应是 (　　)

　 　　　A　　　　　　　　B 　C　　　　　　　　D
3．在图所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别是 (　　)
　 　
甲　　　　　　　　　乙
A．1.2 A　0.22 A B．0.98 A　0.22 A
C．0.96 A　0.24 A D．0.24 A　1.2 A
4．永刚同学家中有洗衣机一台，工作电流为1.2 A；电冰箱一台，工作电流为1.2 A；日光灯8盏，工作电流均为200 mA；电视机两台，工作电流为500 mA；空调一个，工作电流为5.5 A。他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器同时使用时通过干路的电流是________A；保险丝________(选填“能”或“不能”)烧坏，理由是_____________________________________。

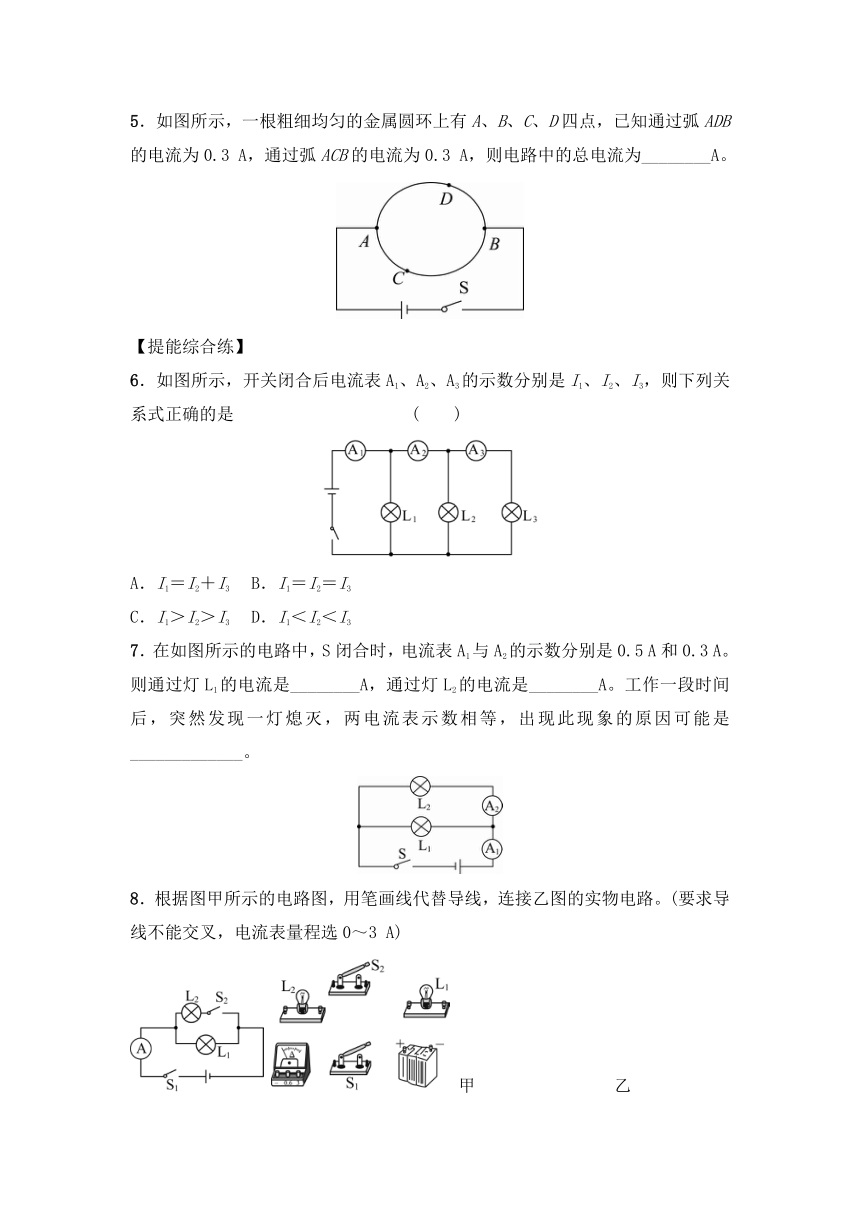

5．如图所示，一根粗细均匀的金属圆环上有A、B、C、D四点，已知通过弧ADB的电流为0.3 A，通过弧ACB的电流为0.3 A，则电路中的总电流为________A。

【提能综合练】
6．如图所示，开关闭合后电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系式正确的是 (　　)

A．I1＝I2＋I3 B．I1＝I2＝I3
C．I1＞I2＞I3 D．I1＜I2＜I3
7．在如图所示的电路中，S闭合时，电流表A1与A2的示数分别是0.5 A和0.3 A。则通过灯L1的电流是________A，通过灯L2的电流是________A。工作一段时间后，突然发现一灯熄灭，两电流表示数相等，出现此现象的原因可能是_____________。

8．根据图甲所示的电路图，用笔画线代替导线，连接乙图的实物电路。(要求导线不能交叉，电流表量程选0～3 A)
甲 　　　乙
9．图所示是“探究串联电路电流特点”的实验电路图。

电流表的位置
a
b
c
电流I/A
0.3
0.3
1.5
(1)实验中，选择两个小灯泡的规格应该是________(选填“相同”或“不相同”)的。
(2)连接电路时，开关要________。
(3)上表是某同学在实验中测得的数据，其中明显错误的数值是________，造成错误的原因是________________________________。
(4)你认为这个实验设计中的问题是_______________________________。
10．小明探究“并联电路中电流的关系”，设计了如图甲所示电路。

甲　　　　　　　　　乙
(1)小明首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是______________和________________。
(2)改进后，小明测出了C点的电流。接下来，小明准备测量A点的电流。请你在图乙中用笔画线代替导线，完成实物电路的连接。(已知L1的电流为0.3 A)
(3)实验结束后，小明记录A、B、C各点的电流值如下表所示：
A点电流IA/A
B点电流IB/A
C点电流IC/A
0.28
0.28
0.56
根据表中数据，小明得出以下两个结论：
①并联电路各支路电流相等；②__________________________________。
(4)请你对上述实验的不足之处进行评价，写出两点评价意见：
①__________________________________；
②__________________________________。
【拓展创新练】

11．小刚和小明在探究了并联电路中的电流规律后，想到这样一个问题：若在原电路中再并联一个灯泡(如图所示)，干路电流和各支路电流将会如何变化？小刚说：“在刚才的实验中，我们发现并联电路干路中的电流等于各支路中的电流之和。因而再并联一个灯泡后，原来各支路中的电流都会减小，但干路电流不变。”小明说：“并联电路各支路互不影响，再并联一个灯泡后，原支路的电流不变，干路电流增大。”

(1)请说出你的猜想。
(2)设计实验验证你的猜想：
①画出电路图，简述实验方法；
②设计记录实验数据的表格




























第5节　串、并联电路中电流的规律
1．D　 2．B　 3．C　
4．10.5　能　电路中的总电流大于10 A
5．0.6　
6．C　
7．0.2　0.3　L1断路
8．如图所示。
9．(1)不相同　(2)断开
(3)1.5　错把0～0.6 A量程看成0～3 A量程
(4)只有一组实验数据，实验结论具有片面性
10．(1)连接电路时，开关没有断开　电流表的正、负接线柱接反了　
(2)如图所示。
(3)②并联电路干路上的总电流等于各支路电流之和　
(4)①只根据一组测量数据得出结论，不具有普遍性
②只选用规格相同的灯泡做实验，太特殊
11．(1)并联电路各支路互不影响，再并联一个灯泡后，原支路的电流不变，干路中的电流增大。
(2)①实验电路如图所示，按电路图组装电路。先把电流表接在a处(b处连通)，S1闭合后，分别记下S2断开和闭合时电流表的示数I1、I2。若I1＜I2则猜想是正确的；若I1＞I2或I1＝I2，则猜想是错误的。
再把电流表接在b处(a处连通)，S1闭合后，分别记下S2断开和闭合时电流表的示数。如果S2断开和闭合时电流表的读数不变，说明L3的接入对原来的并联电路的各支路没有影响；反之，则有影响。
②
电流表的位置
a
b
S1闭合、S2断开时的电流
S1闭合、S2闭合时的电流
