人教版物理九年级16.1电压同步练习（附答案）

第1节　电压
【基础巩固练】

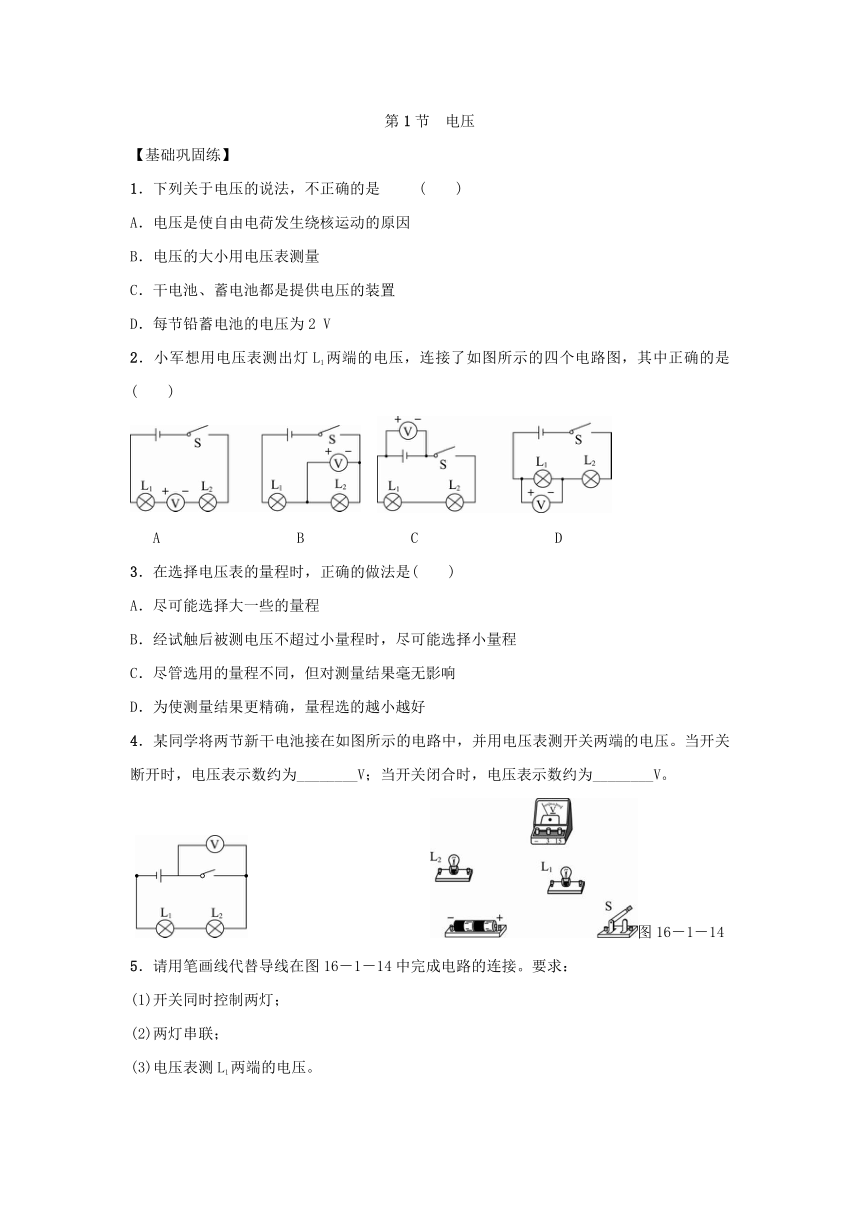

1．下列关于电压的说法，不正确的是 (　　)
A．电压是使自由电荷发生绕核运动的原因
B．电压的大小用电压表测量
C．干电池、蓄电池都是提供电压的装置
D．每节铅蓄电池的电压为2 V
2．小军想用电压表测出灯L1两端的电压，连接了如图所示的四个电路图，其中正确的是 (　　)

A　　　　　　　　　B C　　　　　　　　　D
3．在选择电压表的量程时，正确的做法是(　　)
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选的越小越好
4．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压。当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V。
图16－1－14
5．请用笔画线代替导线在图16－1－14中完成电路的连接。要求：
(1)开关同时控制两灯；
(2)两灯串联；
(3)电压表测L1两端的电压。

【提能综合练】

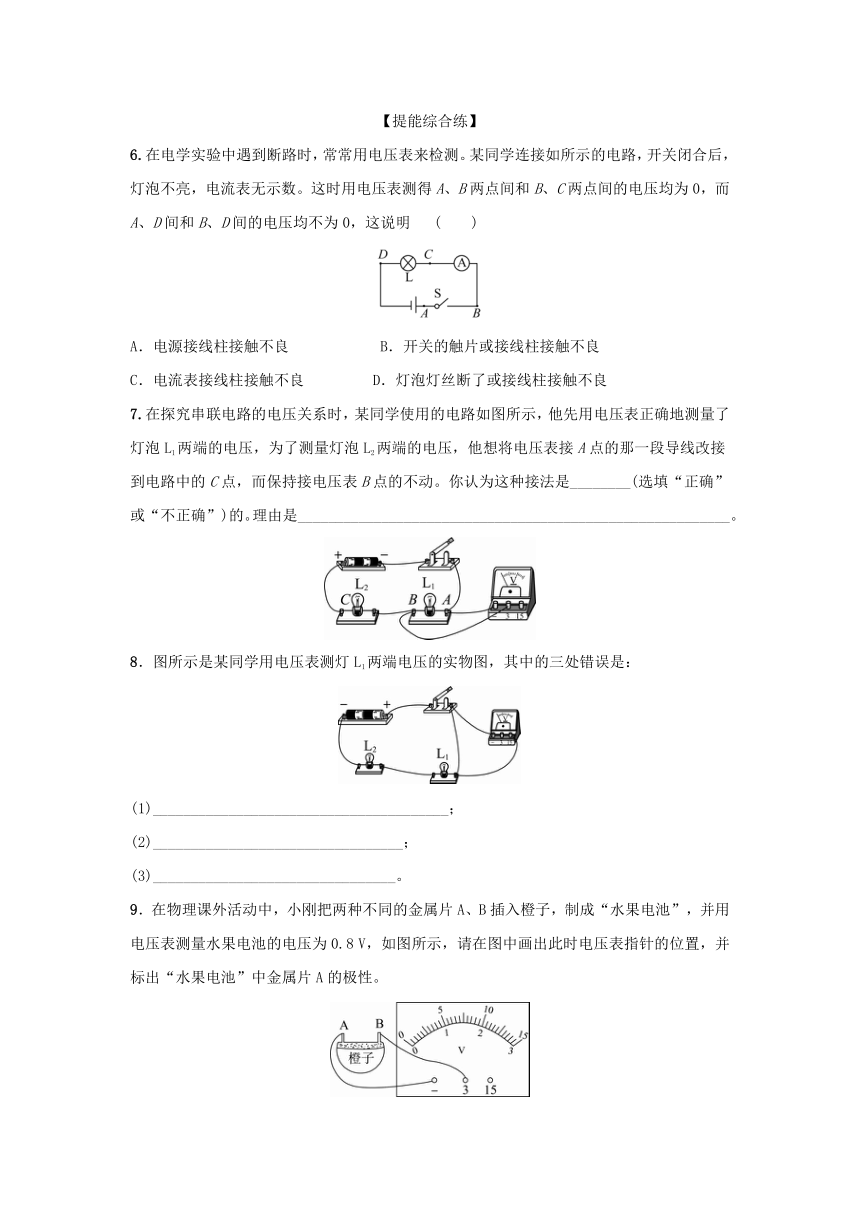

6.在电学实验中遇到断路时，常常用电压表来检测。某同学连接如所示的电路，开关闭合后，灯泡不亮，电流表无示数。这时用电压表测得A、B两点间和B、C两点间的电压均为0，而A、D间和B、D间的电压均不为0，这说明 (　　)

A．电源接线柱接触不良 B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良 D．灯泡灯丝断了或接线柱接触不良
7.在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动。你认为这种接法是________(选填“正确”或“不正确”)的。理由是_________________________________________________________。

8．图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：

(1)_______________________________________；
(2)_________________________________；
(3)________________________________。
9．在物理课外活动中，小刚把两种不同的金属片A、B插入橙子，制成“水果电池”，并用电压表测量水果电池的电压为0.8 V，如图所示，请在图中画出此时电压表指针的位置，并标出“水果电池”中金属片A的极性。

【拓展创新练】
10．图是一个简单的串联电路，当闭合开关S后发现两灯均不亮，其故障原因是两只灯泡中的一只坏了(看不出哪只是坏的)。为了找出哪一只灯泡是坏的，你可以不用任何辅助器材，也可以从“一根导线、一只电压表或一只电流表”中任选一种作为辅助器材。
要求写出两种判断灯泡好坏的方法(方案包括选或不选辅助器材，选何种辅助器材，以及具体实验的做法、现象和结论)。





















第1节　电压
1．A　 2．D　 3．B　 4．3　0　
5．如图所示。
6．D　
7．不正确　电压表正、负接线柱接反了
8．(1)电压表的量程选错了
(2)电压表应并联在灯L1两端
(3)电压表正、负接线柱接反了
9．如图所示。
10．根据题意，本题共有四种方法：
(1)不用任何辅助器材：将L2右边接线柱上的导线取下，闭合开关S，用它去试触L1右边的接线柱，若L1不亮，说明L1是坏的；若L1亮，说明L2是坏的(同理可将L1左边导线取下，试触L2左边接线柱)。
(2)选取一根导线：闭合开关S，用导线的两端去试触L1的两个接线柱，使L1短接，若L2亮，说明L1是坏的；或用导线的两端去试触L2的两个接线柱，使L2短接，若L1亮，说明L2是坏的。
(3)选取一只电流表：将电流表并联接在灯L1的两端后，试触开关S，若电流表有示数(同时L2亮)，则灯L1是坏的；或将电流表并联接在灯L2的两端，试触开关S，若电流表有示数(同时L1亮)，则灯L2是坏的。
(4)选取一只电压表：将电压表并联接在灯L1的两端，闭合开关S，若电压表有示数，说明灯L1是坏的；若电压表无示数，说明灯L2是坏的(同理，也可将电压表并联接在灯L2的两端进行判断)。
