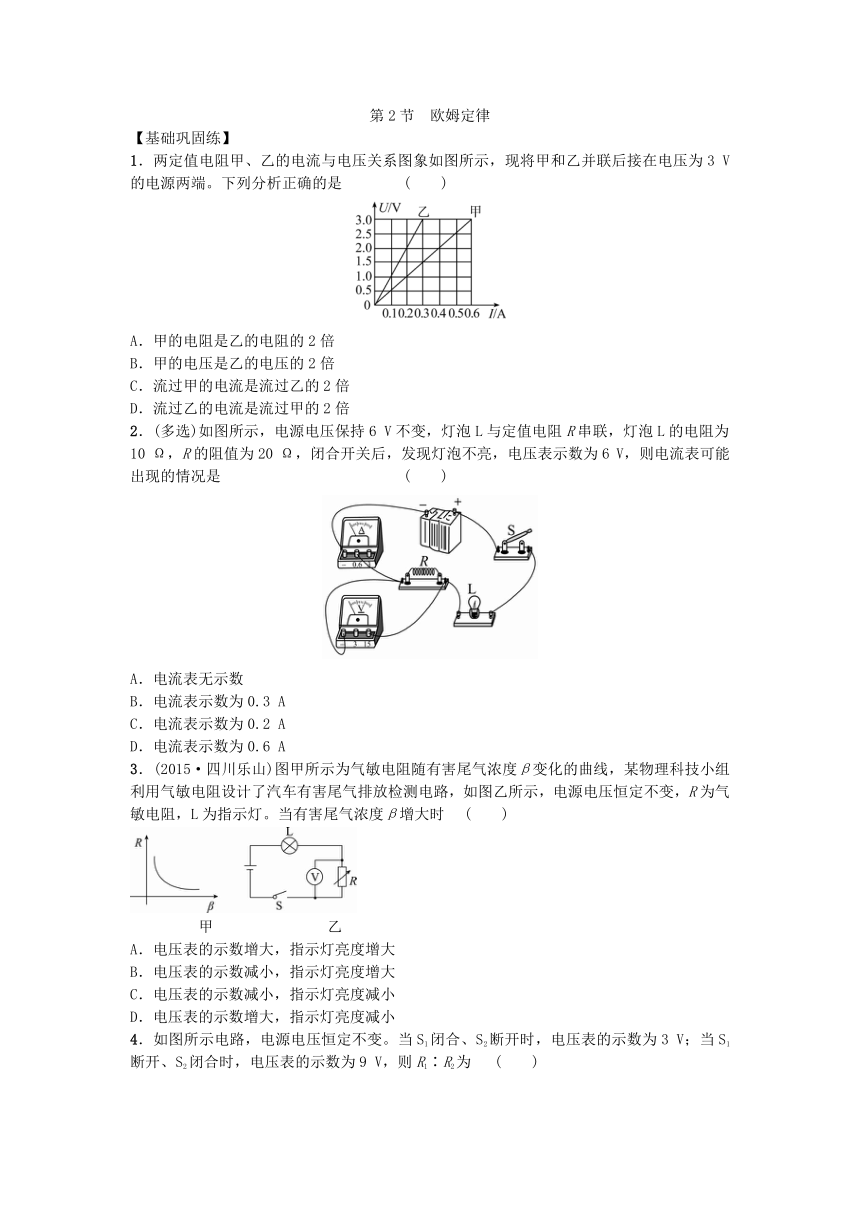

人教版物理九年级17.2欧姆定律同步练习（附答案）

欧姆定律
【基础巩固练】
1．两定值电阻甲、乙的电流与电压关系图象如图所示，现将甲和乙并联后接在电压为3 V的电源两端。下列分析正确的是 (　　)

A．甲的电阻是乙的电阻的2倍
B．甲的电压是乙的电压的2倍
C．流过甲的电流是流过乙的2倍
D．流过乙的电流是流过甲的2倍
2．(多选)如图所示，电源电压保持6 V不变，灯泡L与定值电阻R串联，灯泡L的电阻为10 Ω，R的阻值为20 Ω，闭合开关后，发现灯泡不亮，电压表示数为6 V，则电流表可能出现的情况是 (　　)

A．电流表无示数　　　　　
B．电流表示数为0.3 A
C．电流表示数为0.2 A
D．电流表示数为0.6 A
3．(2015·四川乐山)图甲所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时 (　　)

甲　　　　 　　乙
A．电压表的示数增大，指示灯亮度增大
B．电压表的示数减小，指示灯亮度增大
C．电压表的示数减小，指示灯亮度减小
D．电压表的示数增大，指示灯亮度减小

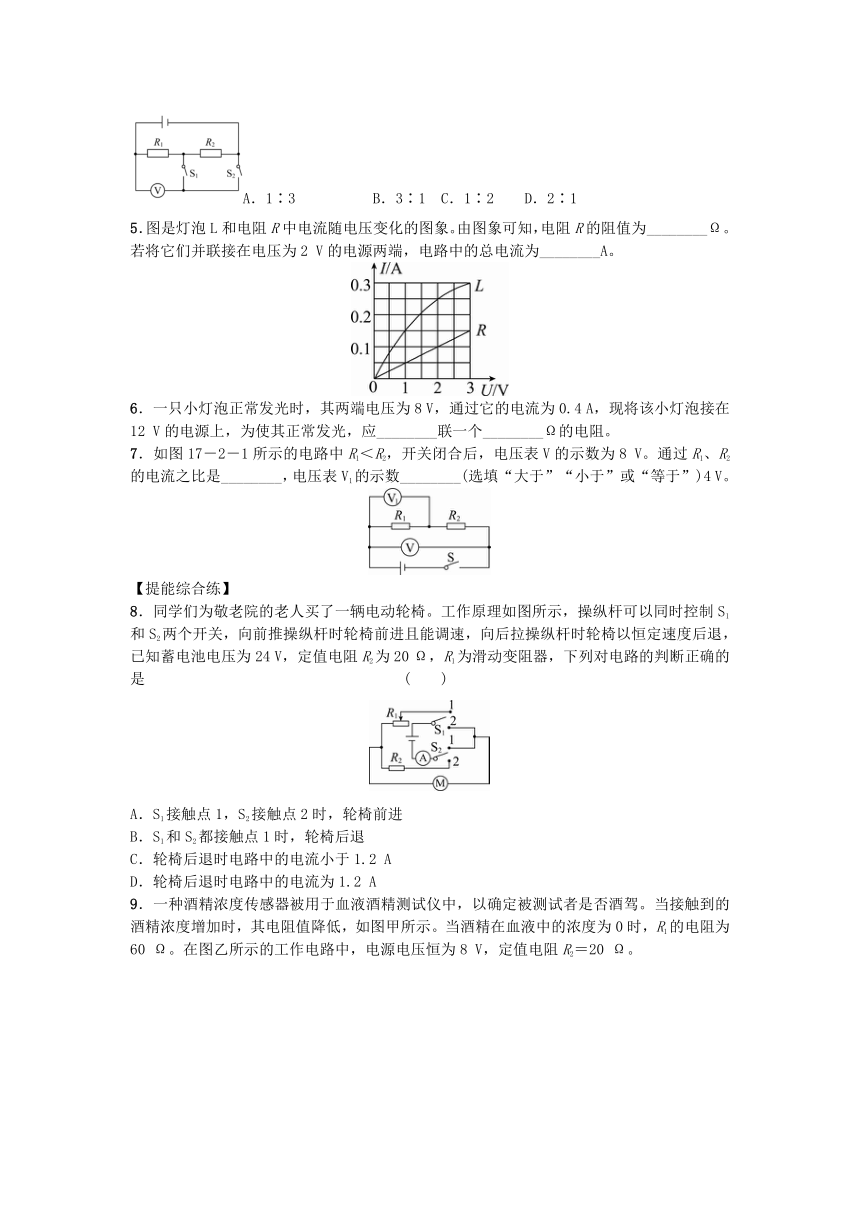

4．如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为9 V，则R1∶R2为 (　　)
A．1∶3 B．3∶1 C．1∶2 D．2∶1
5．图是灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为________Ω。若将它们并联接在电压为2 V的电源两端，电路中的总电流为________A。

6．一只小灯泡正常发光时，其两端电压为8 V，通过它的电流为0.4 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应________联一个________Ω的电阻。
7．如图17－2－1所示的电路中R1＜R2，开关闭合后，电压表V的示数为8 V。通过R1、R2的电流之比是________，电压表V1的示数________(选填“大于”“小于”或“等于”)4 V。

【提能综合练】
8．同学们为敬老院的老人买了一辆电动轮椅。工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退，已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器，下列对电路的判断正确的是 (　　)

A．S1接触点1，S2接触点2时，轮椅前进
B．S1和S2都接触点1时，轮椅后退
C．轮椅后退时电路中的电流小于1.2 A
D．轮椅后退时电路中的电流为1.2 A
9．一种酒精浓度传感器被用于血液酒精测试仪中，以确定被测试者是否酒驾。当接触到的酒精浓度增加时，其电阻值降低，如图甲所示。当酒精在血液中的浓度为0时，R1的电阻为60 Ω。在图乙所示的工作电路中，电源电压恒为8 V，定值电阻R2＝20 Ω。

甲 乙
(1)当被检测者血液中的酒精的浓度为0时，电压表的示数是多少？
(2)现在我国的酒驾标准是0.2 mg/mL≤酒精浓度<0.8 mg/mL，当电流表的示数为0.2 A时，试通过计算判断被检测者是否酒驾。


【拓展创新练】
10．图甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为0～0.6 A的电流表改装而成)，滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24 V，R0为定值电阻。
　
　　　 甲　　　　　　　　　　　乙
(1)R0的作用是________________，当油箱内油面下降时，油量表的示数将变______。
(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的滑片在某一端)，求R0的阻值。
(3)改装设计：用电压表代替电流表做油量表，图乙中已画出部分电路，请在图乙中完成电路的设计。
要求：当油箱中的油用完时，油量表(电压表)的示数为0






























第2节　欧姆定律
1．C　 2．AB　 3．B 4．C　
5．20　0.35　
6．串　10　
7．1∶1　小于　
8．C　
9．解：(1)从图甲中可以看出，当被检测者血液中酒精的浓度为0时，R1的电阻为60 Ω，根据串联电阻的特点可知电路中的总电阻为R＝R1＋ R2＝60 Ω＋20 Ω＝80 Ω，所以电路中的电流为I＝＝＝0.1 A，在串联电路中电流处处相等，所以R1两端的电压为U1＝IR1＝0.1 A×60 Ω＝6 V。
(2)当电路中的电流为0.2 A时，电路中的总电阻为R′＝＝＝40 Ω，所以此时R1的阻值为R1′＝R′－R2＝40 Ω－20 Ω＝20 Ω，从图甲中找出20 Ω对应的酒精血液浓度为0.3 mg/mL，0.2 mg/mL<0.3 mg/mL<0.8 mg/mL，所以被检测者属于酒驾。
10．(1)保护电路(保护电流表、保护电源)　小
(2)当油量表示数最大时，滑动变阻器接入电路的电阻为0，由I＝的变形式R＝得R0的电阻为R0＝＝＝40 Ω。
(3)设计改装原理图有两种，如图17－2－2甲、乙所示。
　
　　　　甲　　　　　　　　　乙
