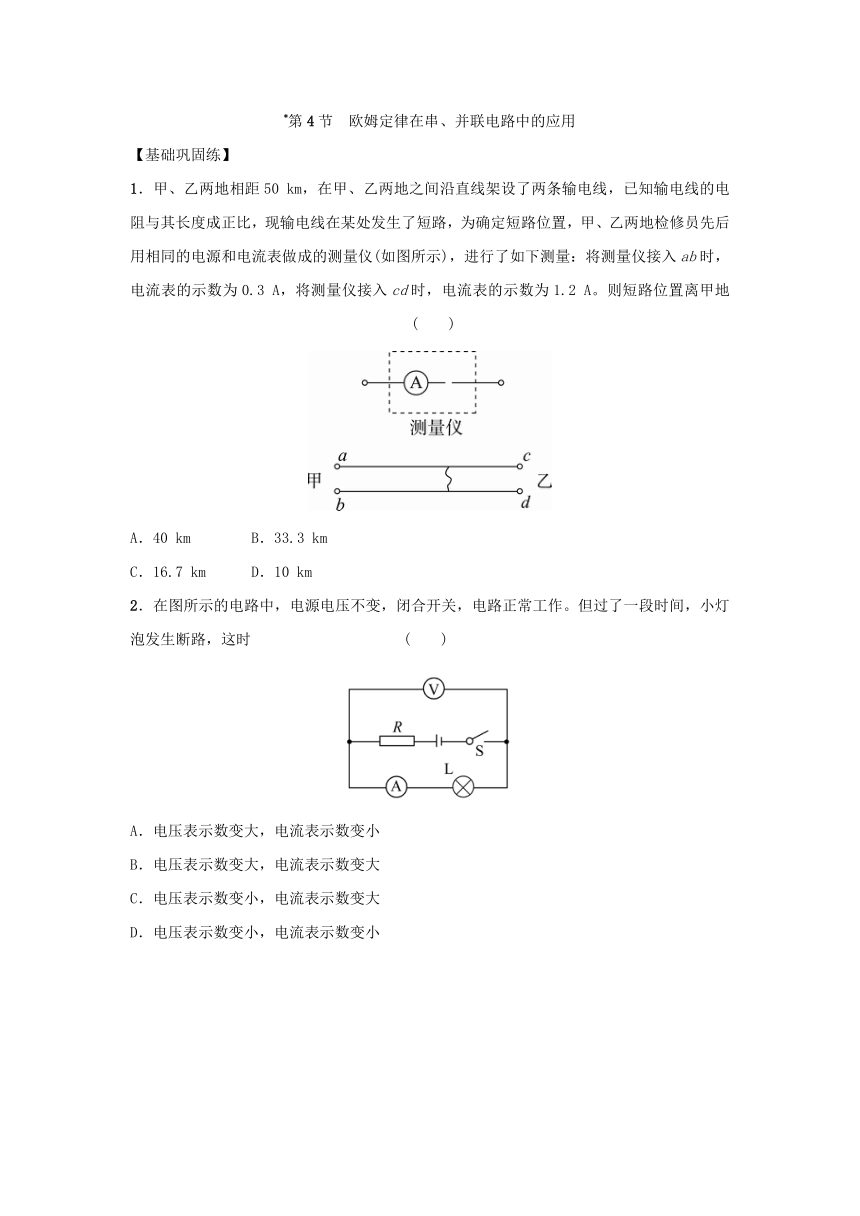

*第4节　欧姆定律在串、并联电路中的应用
【基础巩固练】
1．甲、乙两地相距50 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲、乙两地检修员先后用相同的电源和电流表做成的测量仪(如图所示)，进行了如下测量：将测量仪接入ab时，电流表的示数为0.3 A，将测量仪接入cd时，电流表的示数为1.2 A。则短路位置离甲地 (　　)

A．40 km B．33.3 km
C．16.7 km D．10 km
2．在图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时 (　　)

A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小

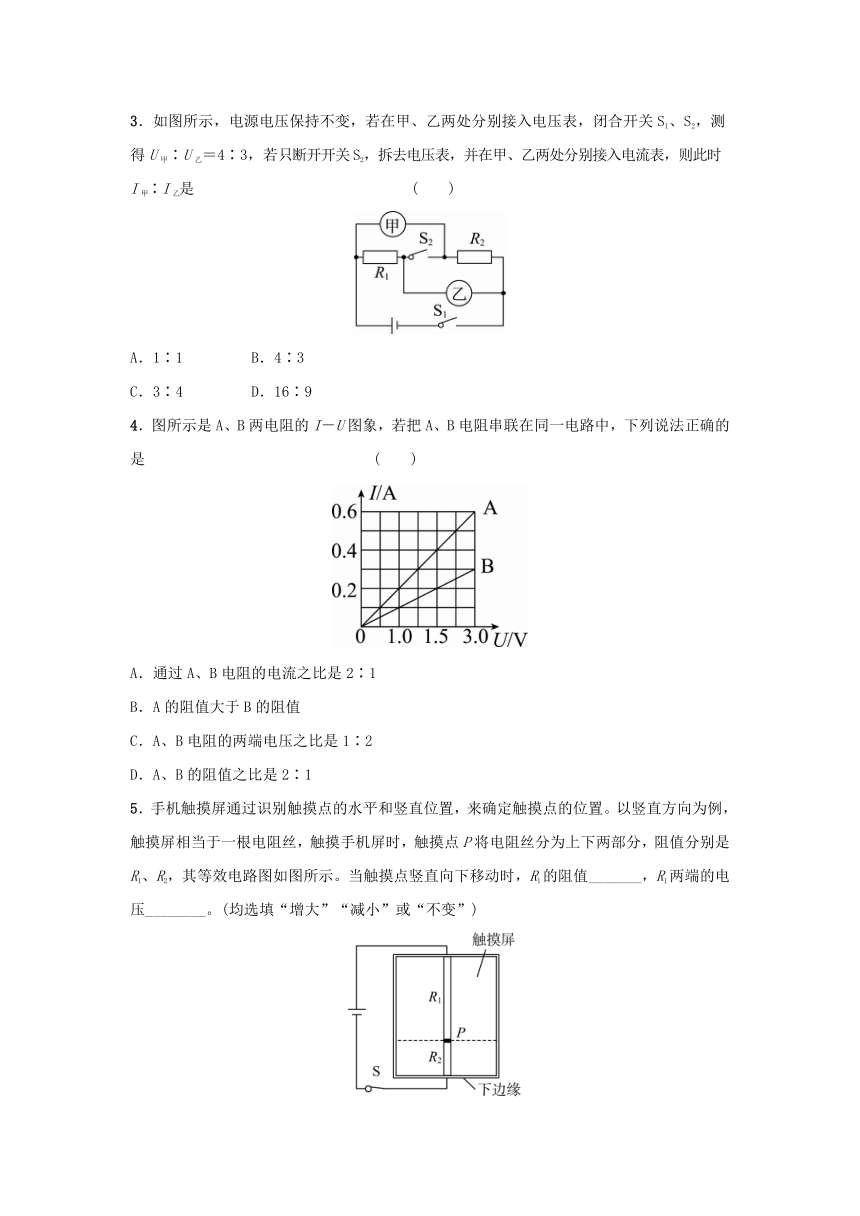

3．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲∶U乙＝4∶3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时
I甲∶I乙是 (　　)

A．1∶1 B．4∶3
C．3∶4 D．16∶9
4．图所示是A、B两电阻的I－U图象，若把A、B电阻串联在同一电路中，下列说法正确的是 (　　)

A．通过A、B电阻的电流之比是2∶1
B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1∶2
D．A、B的阻值之比是2∶1
5．手机触摸屏通过识别触摸点的水平和竖直位置，来确定触摸点的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸手机屏时，触摸点P将电阻丝分为上下两部分，阻值分别是R1、R2，其等效电路图如图所示。当触摸点竖直向下移动时，R1的阻值_______，R1两端的电压________。(均选填“增大”“减小”或“不变”)

6．如图所示，电源电压是6 V，电阻R1为10 Ω，当开关S断开时，电流表示数为0.1 A，则R2＝________Ω，电压表示数为________V；当开关S闭合时，电流表示数为________A。

7．如图所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4 V，电流表示数为0.4 A；乙图中，闭合开关S，电压表示数为 6 V。求：
(1)R1 、R2的阻值；
(2)乙图中电流表示数。

　　　　 甲　 　　　　　　乙
【提能综合练】
8．如图所示的电路中，电源电压不变，定值电阻的阻值为R0。闭合开关S，当滑动变阻器接入电路中的阻值为10 Ω时，电压表的示数为U0，断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻。再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为 (　　)

A．5 Ω　　　 B．10 Ω C．15 Ω　　 D．20 Ω
9．在图17－4－20甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U－I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R1的阻值是________，电阻R2的阻值是________。

甲 　　乙

10．某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。如图甲所示，电源电压不变，定值电阻R＝20 Ω，R1是热敏电阻，其阻值随温度变化的图象如图乙所示，闭合开关S后，

甲 　　乙
(1)当环境温度为20 ℃时，电压表示数为2 V，电源电压多大？此时R1的电功率是多少？
(2)如果将R、R1并联在该电路两端，当干路电流为0.5 A时，环境温度是多少？



【拓展创新练】
11．你知道水流对物体冲击力的大小也可以通过电学装置来反映吗？图17－4－22甲所示是张斌同学设计的一个实验装置。电源电压保持3 V不变，电流表量程为0～1 A，电阻不计，粗细均匀的电阻丝MN全长12 cm，总电阻为9 Ω，它的阻值与其接入电路的长度成正比。水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连。滑片与电阻丝始终保持良好接触。水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏。测量时，滑块稳定后，通过电流表示数可计算出物体受到的水流冲击力大小。

甲 乙
(1)电阻R0的阻值为多少？
(2)当电流表读数为0.5 A时，物体所受的冲击力大小为多少？

第4节　欧姆定律在串、
并联电路中的应用
1．A　 2．A 3．B　4．C　
5．增大　增大　
6．50　5　0　
7．解：(1)在甲图中R1＝＝＝10 Ω，
U2＝U－U1＝6 V－4 V＝2 V，
R2＝＝＝5 Ω。
(2)在乙图中I1＝＝＝0.6 A，
I2＝＝＝1.2 A，
电流表示数I＝I1＋I2＝0.6 A＋1.2 A＝1.8 A。
8．D　
9．6 V　10 Ω　20 Ω 　
10．解：(1)由图甲知，两电阻串联，电压表测量R两端的电压，电压表的示数为2 V，则电路中电流I＝＝＝0.1 A；由图乙知，当环境温度为20 ℃时，R1的阻值为40 Ω，则R1两端的电压U1＝IR1＝0.1 A×40 Ω＝4 V；则电源电压U＝UR＋U1＝2 V＋4 V＝6 V。
(2)将R、R1并联在该电路两端，两电阻两端的电压均等于电源电压等于6 V；此时通过R的电流IR＝＝＝0.3 A；则通过电阻R1的电流I1′＝0.5 A－0.3 A＝0.2 A；由I＝得，电阻R1的阻值为R1′＝＝＝30 Ω；由图乙知，此时温度为30 ℃。
11．解：(1)电流表满偏时，电流I＝1 A，由公式I＝变形可得R0＝＝＝3 Ω。
(2)电流为I′＝0.5 A时，电阻丝电阻R＝－R0＝－3 Ω＝3 Ω，因为粗细均匀的电阻丝MN全长12 cm，总电阻为9 Ω，它的阻值与其接入电路的长度成正比，所以接入电路的长度为4 cm，由图乙知F＝kx，k＝4 N/cm，x＝4 cm则F＝4 N/cm×4 cm＝16 N。
