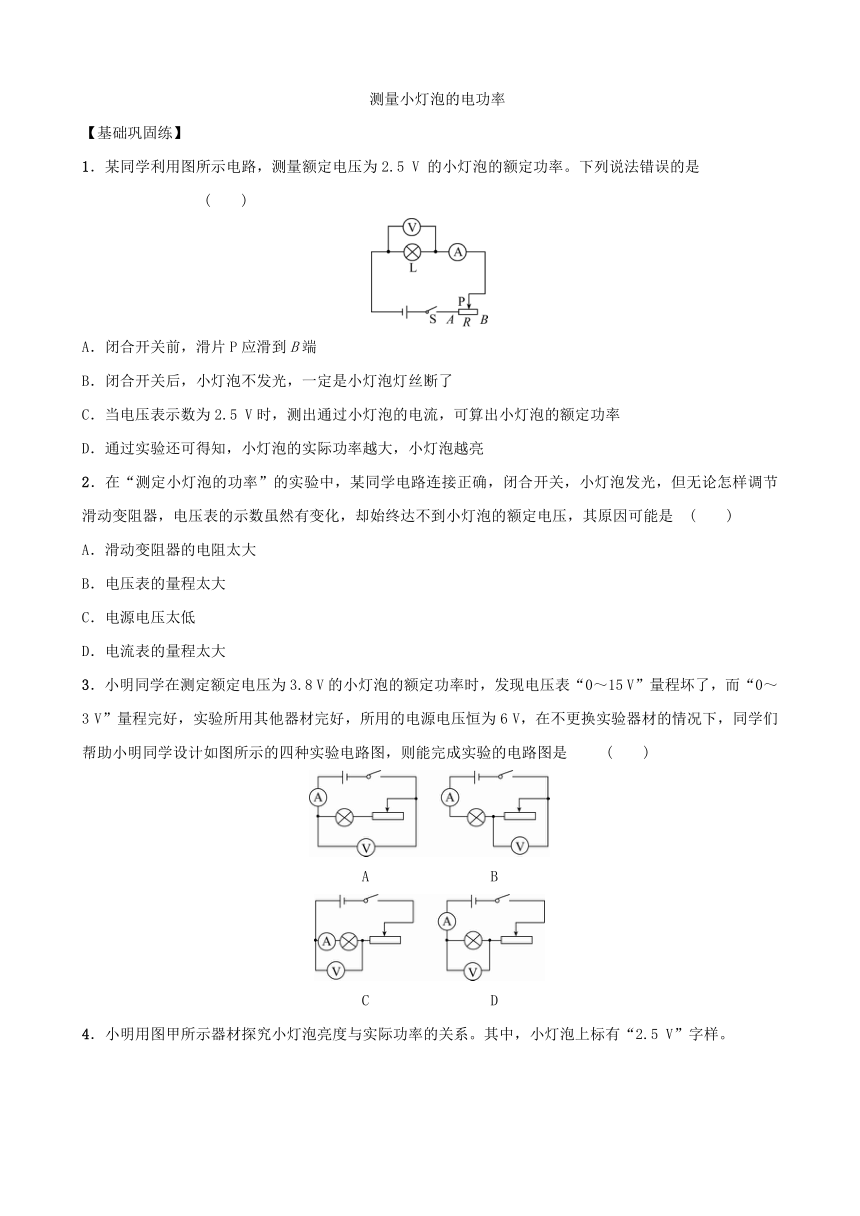

测量小灯泡的电功率
【基础巩固练】
1．某同学利用图所示电路，测量额定电压为2.5 V 的小灯泡的额定功率。下列说法错误的是 (　　)

A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．通过实验还可得知，小灯泡的实际功率越大，小灯泡越亮
2．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到小灯泡的额定电压，其原因可能是 (　　)
A．滑动变阻器的电阻太大
B．电压表的量程太大
C．电源电压太低
D．电流表的量程太大
3．小明同学在测定额定电压为3.8 V的小灯泡的额定功率时，发现电压表“0～15 V”量程坏了，而“0～3 V”量程完好，实验所用其他器材完好，所用的电源电压恒为6 V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是 (　　)

A　　　　　　　　B

C　　　　　　　　D

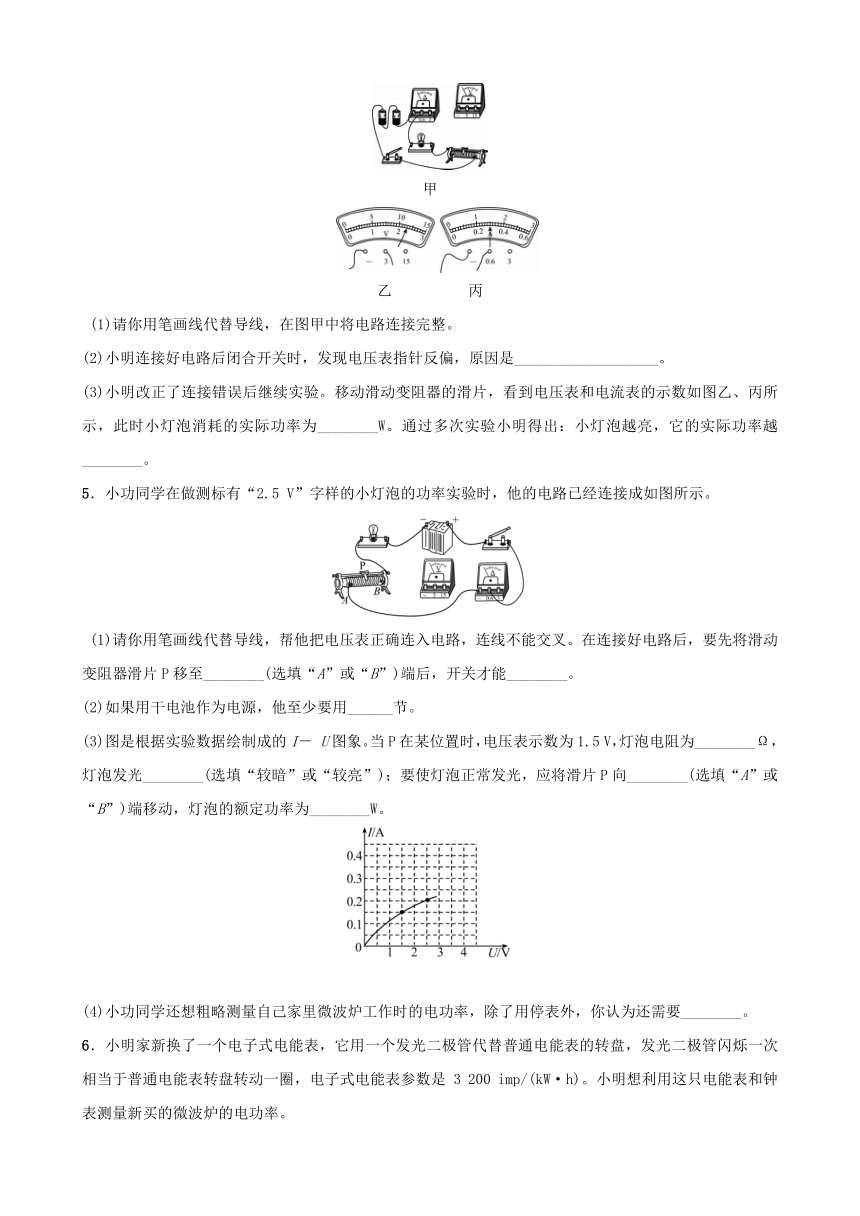

4．小明用图甲所示器材探究小灯泡亮度与实际功率的关系。其中，小灯泡上标有“2.5 V”字样。

甲
　
乙　　　　　丙
(1)请你用笔画线代替导线，在图甲中将电路连接完整。
(2)小明连接好电路后闭合开关时，发现电压表指针反偏，原因是___________________。
(3)小明改正了连接错误后继续实验。移动滑动变阻器的滑片，看到电压表和电流表的示数如图乙、丙所示，此时小灯泡消耗的实际功率为________W。通过多次实验小明得出：小灯泡越亮，它的实际功率越________。
5．小功同学在做测标有“2.5 V”字样的小灯泡的功率实验时，他的电路已经连接成如图所示。

(1)请你用笔画线代替导线，帮他把电压表正确连入电路，连线不能交叉。在连接好电路后，要先将滑动变阻器滑片P移至________(选填“A”或“B”)端后，开关才能________。
(2)如果用干电池作为电源，他至少要用______节。
(3)图是根据实验数据绘制成的I－ U图象。当P在某位置时，电压表示数为1.5 V，灯泡电阻为________Ω，灯泡发光________(选填“较暗”或“较亮”)；要使灯泡正常发光，应将滑片P向________(选填“A”或“B”)端移动，灯泡的额定功率为________W。


(4)小功同学还想粗略测量自己家里微波炉工作时的电功率，除了用停表外，你认为还需要________。
6．小明家新换了一个电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次相当于普通电能表转盘转动一圈，电子式电能表参数是 3 200 imp/(kW·h)。小明想利用这只电能表和钟表测量新买的微波炉的电功率。
(1)小明的实验方法是：先关闭家里其他用电器，只让微波炉工作，从电能表红灯闪烁开始计时，当电能表的红灯闪烁320次时，所用的时间为5 min，则微波炉的电功率为________W。
(2)当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明相同时间内电热水器消耗电能比微波炉________一些。
【提能综合练】
7．在测定小灯泡电功率的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表。分析数据得到的下列结论，正确的是 (　　)

电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
A.灯丝的电阻随电压增大而减小
B．小灯泡的额定功率为0.8 W
C．小灯泡的额定功率为四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比
8．(2015·江苏淮安)在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5 V的小灯泡(额定功率小于1 W)、电流表、电压表、滑动变阻器(20 Ω　1 A)、开关和导线。图甲所示是小明没有连接完整的电路。

甲

乙
(1)请你用笔画线代替导线，将电路连接完整。
(2)正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是________。
(3)排除故障后，小明通过正确操作，得到多组I、U数据，作出图乙所示的I－U图象，由图可知，灯泡两端电压为2.5 V时，通过灯泡的电流为________A，灯泡的额定功率为________W；灯泡的电阻随电压的增加而________(选填“增大”或“减小”)，导致灯泡电阻变化的主要因___________________。
根据(1)问中连接好的电路，排除(2)问中的故障，移动滑动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5 V？答：________(选填“能”或“不能”)，其理由是___________________________________。
9．(2015·上海)小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2 V、4 V、6 V、8 V、10 V和12 V六挡，滑动变阻器有A、B两个(A标有“10 Ω　1 A”字样，B标有“20 Ω　2 A”字样)。待测小灯泡标有“2.5 V”字样，小华选用电源的电压为6 V挡，并选取一个变阻器进行实验，他正确连接电路且实验步骤正确。闭合开关时，发现小灯泡发光较亮，电压表、电流表的示数分别如图18－3－13甲、乙所示。

甲　　　　　　　　　乙
(1)测定小灯泡的额定功率需要测量和记录的物理量是____________，判定该小灯泡正常发光的方法是
___________________________________。
(2)小华在实验中，选用的滑动变阻器是________(选填“A”或“B”)。
(3)若要测出该小灯泡的额定功率，小华可采用的方法有：
方法一：____________________________；
方法二：___________________________。
【拓展创新练】
10．小明家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里运行的电能表(电能表上标有“3 000 r/(kW·h)”字样)，发现1 min 内转盘转了40转。
(1)电炉的额定功率是多少？
(2)小明觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的。请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小。

5．(1)如图所示。　B　闭合　(2)2
(3)10　较暗　A　0.5　(4)电能表
6．(1)1 200　(2)多
7．B　 8．(1)如图所示。
(2)灯泡断路　(3)0.26　0.65　增大　温度　(4)不能　小灯泡有电阻
9．(1)额定电压与电流　电压表示数为额定电压2.5 V　(2)更换B滑动变阻器　更换4 V挡电源　(3)A
10．解：(1)电路中消耗电能W＝ kW·h＝4.8×104 J，用电器的电功率P＝＝＝800 W，
(2)电路图，如图所示。
闭合开关S，Rx被短接，R正常工作，功率为额定功率，断开S，Rx与R串联，电炉的功率为额定功率的，由P＝知，电炉两端的电压为额定电压的，由串联电路特点知Rx＝R＝＝＝60.5 Ω。
