人教版物理九年级16.4变阻器同步练习（附答案）

变阻器
【基础巩固练】

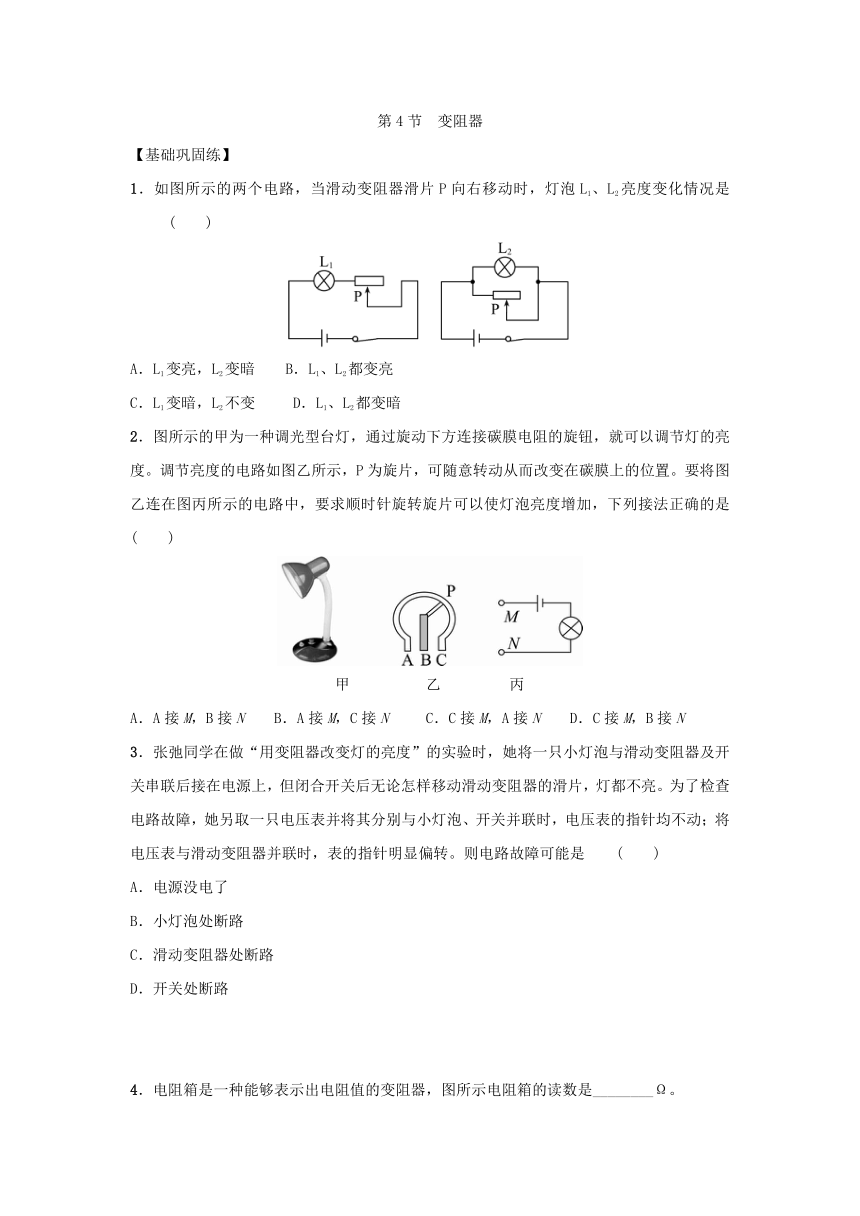

1．如图所示的两个电路，当滑动变阻器滑片P向右移动时，灯泡L1、L2亮度变化情况是 (　　)

L1变亮，L2变暗 B．L1、L2都变亮
C．L1变暗，L2不变 D．L1、L2都变暗
2．图所示的甲为一种调光型台灯，通过旋动下方连接碳膜电阻的旋钮，就可以调节灯的亮度。调节亮度的电路如图乙所示，P为旋片，可随意转动从而改变在碳膜上的位置。要将图乙连在图丙所示的电路中，要求顺时针旋转旋片可以使灯泡亮度增加，下列接法正确的是(　　)

甲 　　　乙　　　 丙
A接M，B接N B．A接M，C接N C．C接M，A接N D．C接M，B接N
3．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮。为了检查电路故障，她另取一只电压表并将其分别与小灯泡、开关并联时，电压表的指针均不动；将电压表与滑动变阻器并联时，表的指针明显偏转。则电路故障可能是 (　　)
A．电源没电了
B．小灯泡处断路
C．滑动变阻器处断路
D．开关处断路


4．电阻箱是一种能够表示出电阻值的变阻器，图所示电阻箱的读数是________Ω。

5．图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。(均选填“变大”“变小”或“不变”)。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。

6．图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯L1、L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度。

7．图是一种自动测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。
(1)油量表其实是________表。
(2)油面升高，R________(选填“变大”或“变小”)，油量指针偏转________(选填“较大”或“较小”)。
(3)定值电阻R′有什么作用？____________。
【提能综合练】

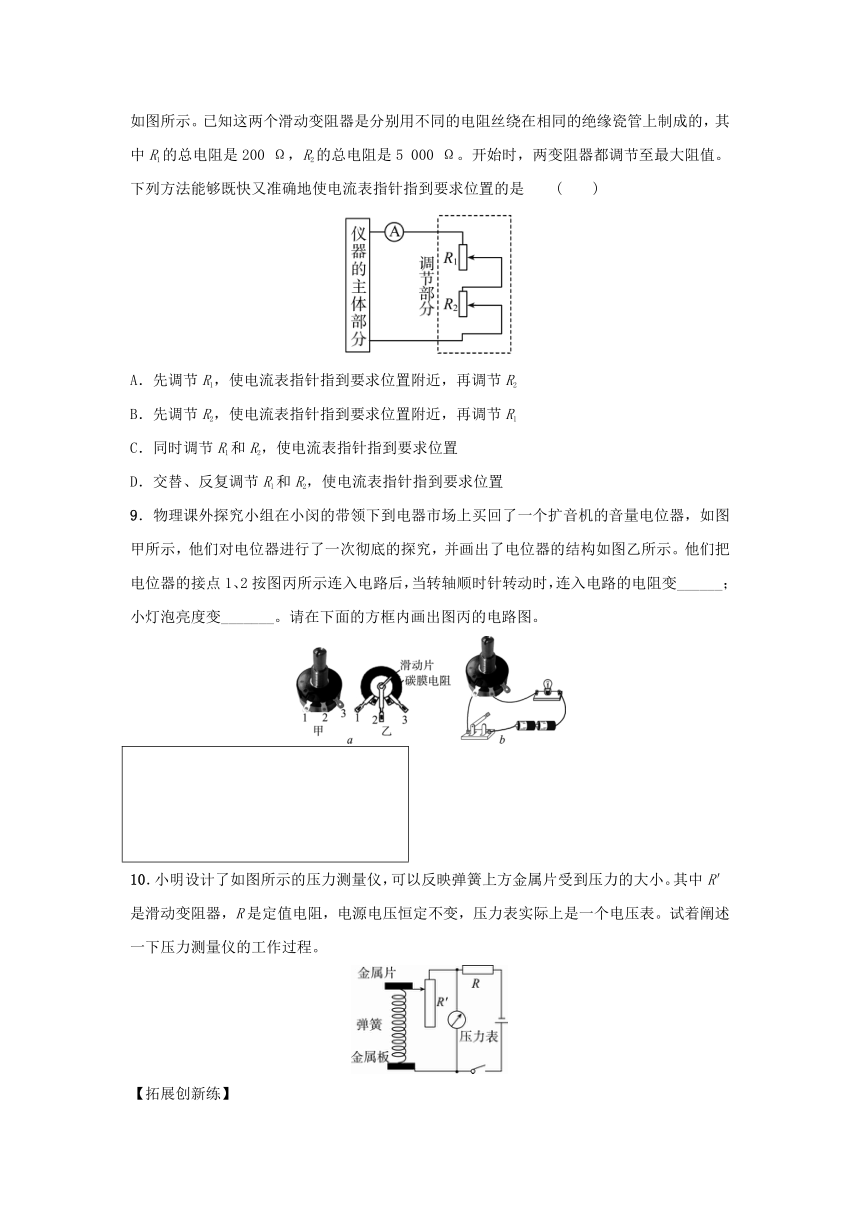

8．某精密电子仪器中，为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200 Ω，R2的总电阻是5 000 Ω。开始时，两变阻器都调节至最大阻值。下列方法能够既快又准确地使电流表指针指到要求位置的是 (　　)

A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节Rl和R2，使电流表指针指到要求位置
9．物理课外探究小组在小闵的带领下到电器市场上买回了一个扩音机的音量电位器，如图甲所示，他们对电位器进行了一次彻底的探究，并画出了电位器的结构如图乙所示。他们把电位器的接点1、2按图丙所示连入电路后，当转轴顺时针转动时，连入电路的电阻变______；小灯泡亮度变_______。请在下面的方框内画出图丙的电路图。


10．小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。试着阐述一下压力测量仪的工作过程。

【拓展创新练】
11．小刚同学想用滑动变阻器来改变小灯泡两端的电压和通过灯泡的电流，于是连接如图所示的电路。

(1)图是小刚连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。
(2)小刚将电路的错误连线改正后，开始实验，闭合开关前，滑片P应放在变阻器的________(选填“左”或“右”)端。
(3)闭合开关后，发现小灯泡不亮，电流表指针几乎不动，但电压表有示数。则此故障可能为____________(选填“小灯泡短路”“小灯泡断路”或“滑动变阻器断路”)。
















第4节　变阻器
1．C　 2．D　 3．C　 4．3 204 　
5．变小　变大　
6．如图所示。
7．(1)电流　(2)变小　较大　(3)保护电路
8．B　
9．大　暗　如图所示。
10．压力表测量滑动变阻器两端的电压，当金属片受到的压力增大时，滑片向下移动，电阻变大，它两端的电压变大，故能够显示出所受压力的大小。
11．(1)如图所示的。
(2)右　(3)小灯泡断路
第4节　变阻器
1．C　 2．D　 3．C　 4．3 204 　
5．变小　变大　
6．如图所示。
7．(1)电流　(2)变小　较大　(3)保护电路
8．B　
9．大　暗　如图所示。
10．压力表测量滑动变阻器两端的电压，当金属片受到的压力增大时，滑片向下移动，电阻变大，它两端的电压变大，故能够显示出所受压力的大小。
11．(1)如图所示的。
(2)右　(3)小灯泡断路
