人教版物理九年级15.4电流的测量同步练习（附答案）

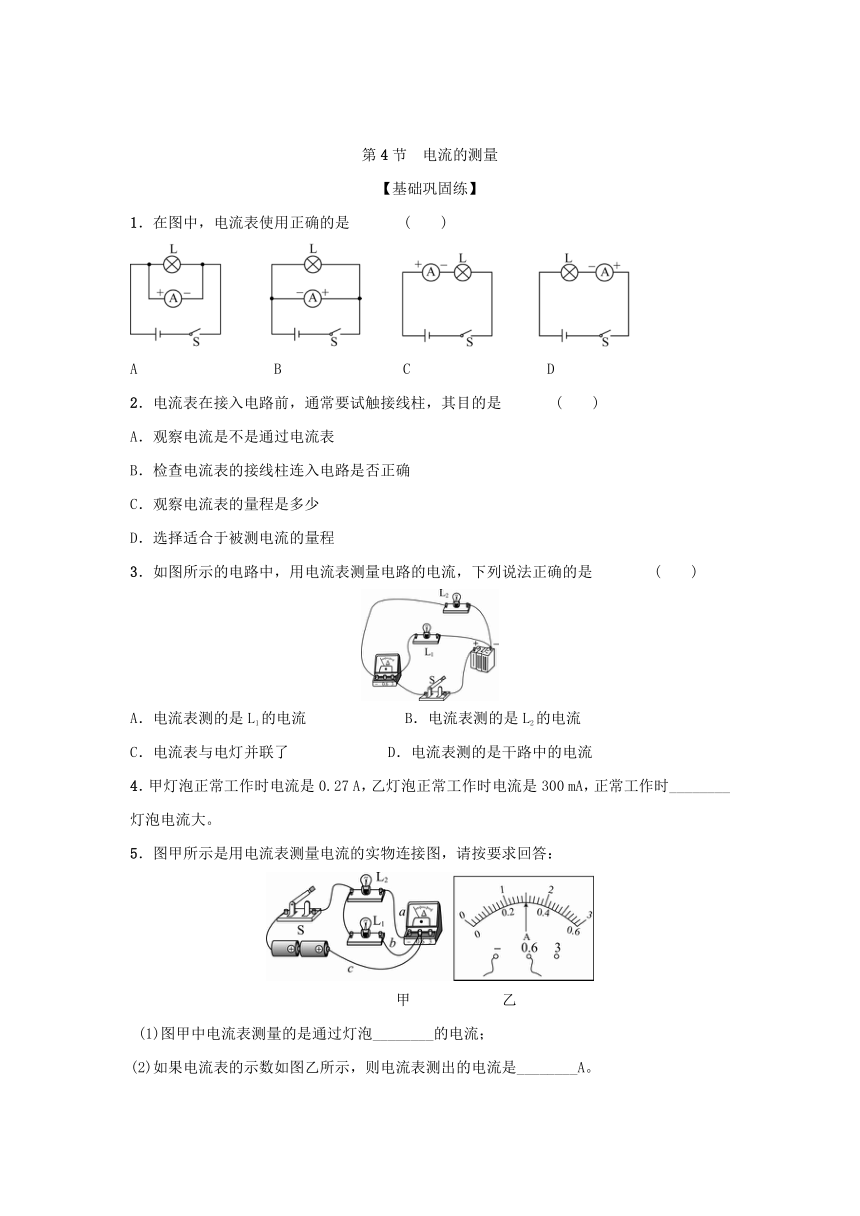

第4节　电流的测量
【基础巩固练】
1．在图中，电流表使用正确的是 (　　)
　　
A　　　　　　　　　B C　　　　　　　　　D
2．电流表在接入电路前，通常要试触接线柱，其目的是 (　　)
A．观察电流是不是通过电流表
B．检查电流表的接线柱连入电路是否正确
C．观察电流表的量程是多少
D．选择适合于被测电流的量程
3．如图所示的电路中，用电流表测量电路的电流，下列说法正确的是 (　　)

A．电流表测的是L1的电流 B．电流表测的是L2的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流
4．甲灯泡正常工作时电流是0.27 A，乙灯泡正常工作时电流是300 mA，正常工作时________灯泡电流大。
5．图甲所示是用电流表测量电流的实物连接图，请按要求回答：

甲　　　　　　乙
(1)图甲中电流表测量的是通过灯泡________的电流；
(2)如果电流表的示数如图乙所示，则电流表测出的电流是________A。

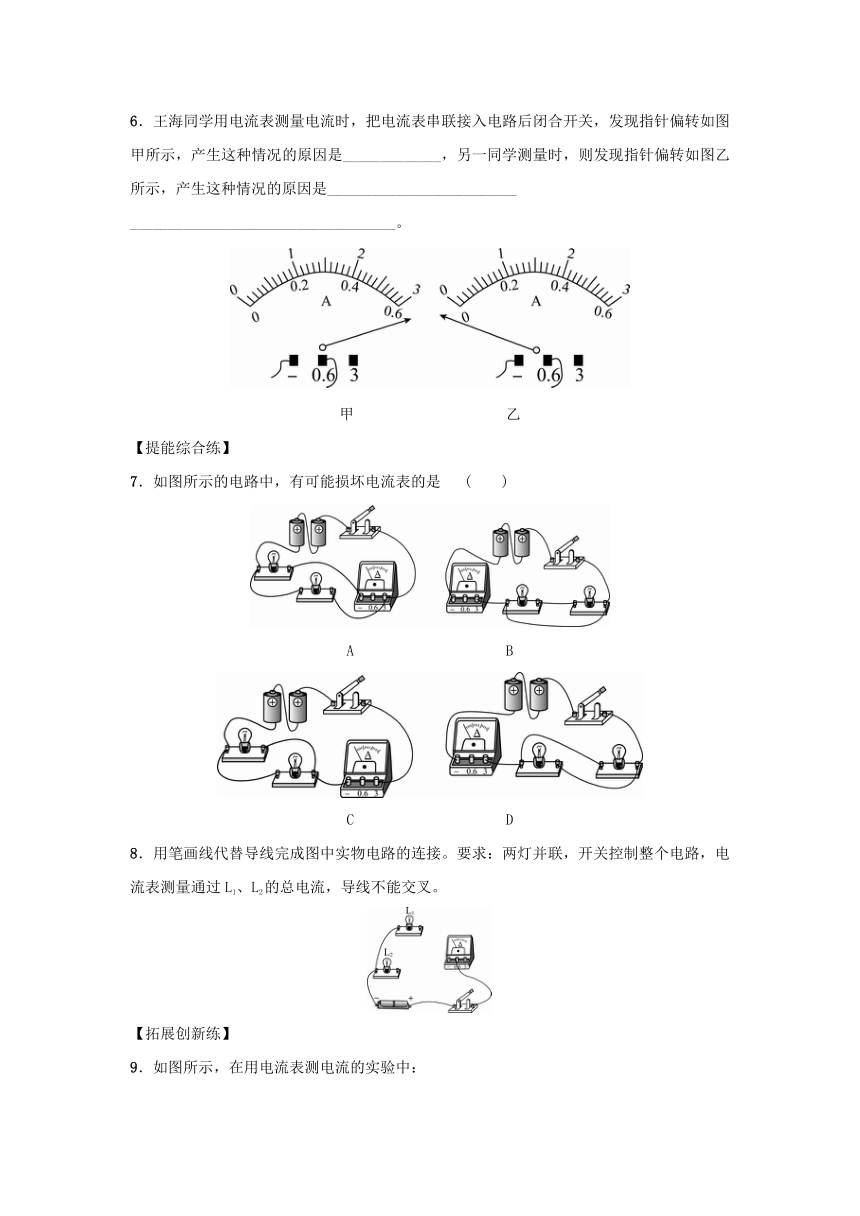

6．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_____________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________________
___________________________________。

甲　　　　　　　　　　乙
【提能综合练】
7．如图所示的电路中，有可能损坏电流表的是 (　　)

A　　　　　　　　　　B

C　　　　　　　　　　D
8．用笔画线代替导线完成图中实物电路的连接。要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉。

【拓展创新练】
9．如图所示，在用电流表测电流的实验中：

甲　　　　　　　　乙
(1)电流表应先用________量程试触；
(2)若某同学连接的电路如图甲所示，则电流表测的是灯________的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA。
(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
(4)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是________。
A．电流表内部断路 B．开关处接触不良
C．电流表被短接 D．电源供电不足

第4节　电流的测量
1．C　 2．D　 3．B　 4．乙　5．(1)L2　(2)0.3　 6．电流表的量程选择太小　电流表的正、负接线柱接反了
7．B　
8．如图所示。
9．(1)0～3 A(大量程)　(2)L2　460
(3)如图所示。
(4)C
第5节　串、并联电路中电流的规律
1．D　 2．B　 3．C　
4．10.5　能　电路中的总电流大于10 A
5．0.6　
6．C　
7．0.2　0.3　L1断路
8．如图所示。
9．(1)不相同　(2)断开
(3)1.5　错把0～0.6 A量程看成0～3 A量程
(4)只有一组实验数据，实验结论具有片面性
10．(1)连接电路时，开关没有断开　电流表的正、负接线柱接反了　
(2)如图所示。
(3)②并联电路干路上的总电流等于各支路电流之和　
(4)①只根据一组测量数据得出结论，不具有普遍性
②只选用规格相同的灯泡做实验，太特殊
11．(1)并联电路各支路互不影响，再并联一个灯泡后，原支路的电流不变，干路中的电流增大。
(2)①实验电路如图所示，按电路图组装电路。先把电流表接在a处(b处连通)，S1闭合后，分别记下S2断开和闭合时电流表的示数I1、I2。若I1＜I2则猜想是正确的；若I1＞I2或I1＝I2，则猜想是错误的。
再把电流表接在b处(a处连通)，S1闭合后，分别记下S2断开和闭合时电流表的示数。如果S2断开和闭合时电流表的读数不变，说明L3的接入对原来的并联电路的各支路没有影响；反之，则有影响。
②
电流表的位置
a
b
S1闭合、S2断开时的电流
S1闭合、S2闭合时的电流
