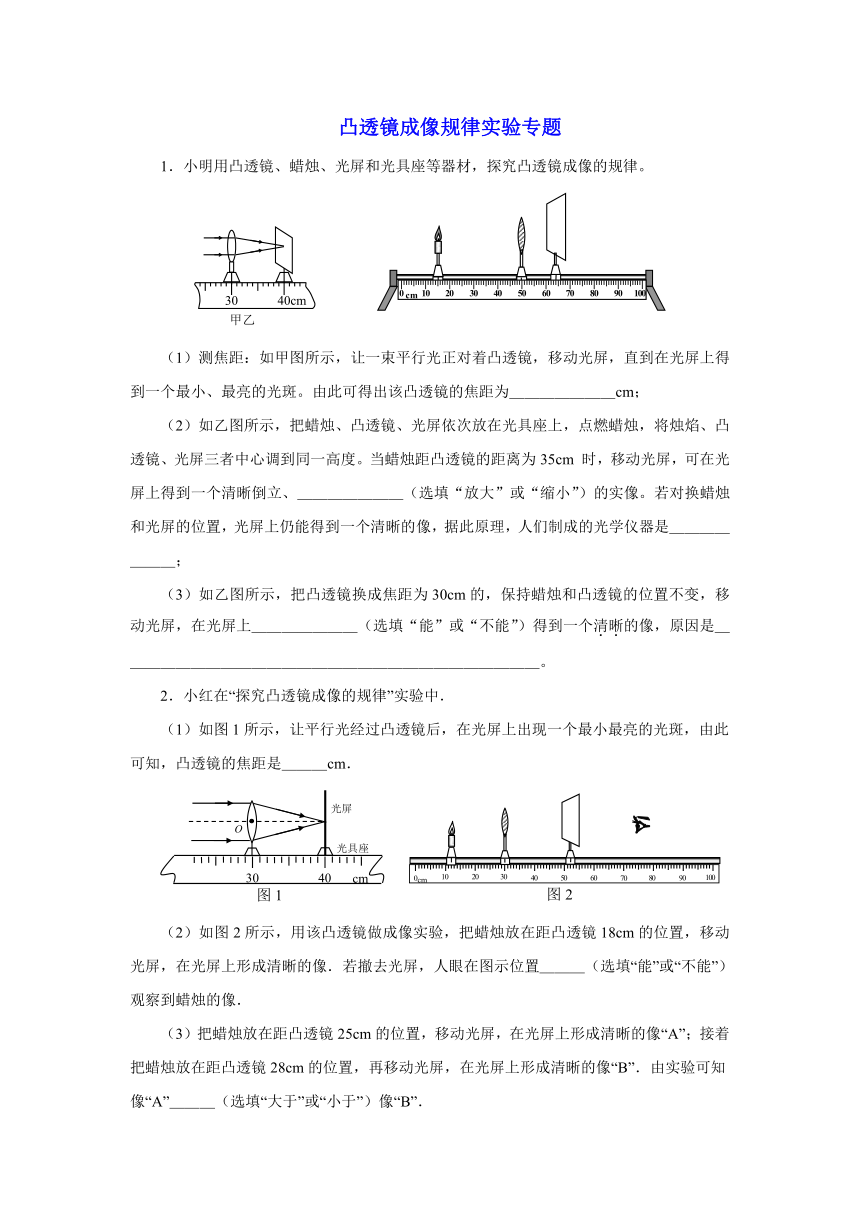

凸透镜成像规律实验专题
1．小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。由此可得出该凸透镜的焦距为＿＿＿＿＿＿＿cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度。当蜡烛距凸透镜的距离为35cm 时，移动光屏，可在光屏上得到一个清晰倒立、＿＿＿＿＿＿＿（选填“放大”或“缩小”）的实像。若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是＿＿＿＿＿＿＿；
（3）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上＿＿＿＿＿＿＿（选填“能”或“不能”）得到一个清晰的像，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．小红在“探究凸透镜成像的规律”实验中．
（1）如图1所示，让平行光经过凸透镜后，在光屏上出现一个最小最亮的光斑，由此可知，凸透镜的焦距是＿＿＿cm．
（2）如图2所示，用该凸透镜做成像实验，把蜡烛放在距凸透镜18cm的位置，移动光屏，在光屏上形成清晰的像．若撤去光屏，人眼在图示位置＿＿＿（选填“能”或“不能”）观察到蜡烛的像．
（3）把蜡烛放在距凸透镜25cm的位置，移动光屏，在光屏上形成清晰的像“A”；接着把蜡烛放在距凸透镜28cm的位置，再移动光屏，在光屏上形成清晰的像“B”．由实验可知像“A”＿＿＿（选填“大于”或“小于”）像“B”．

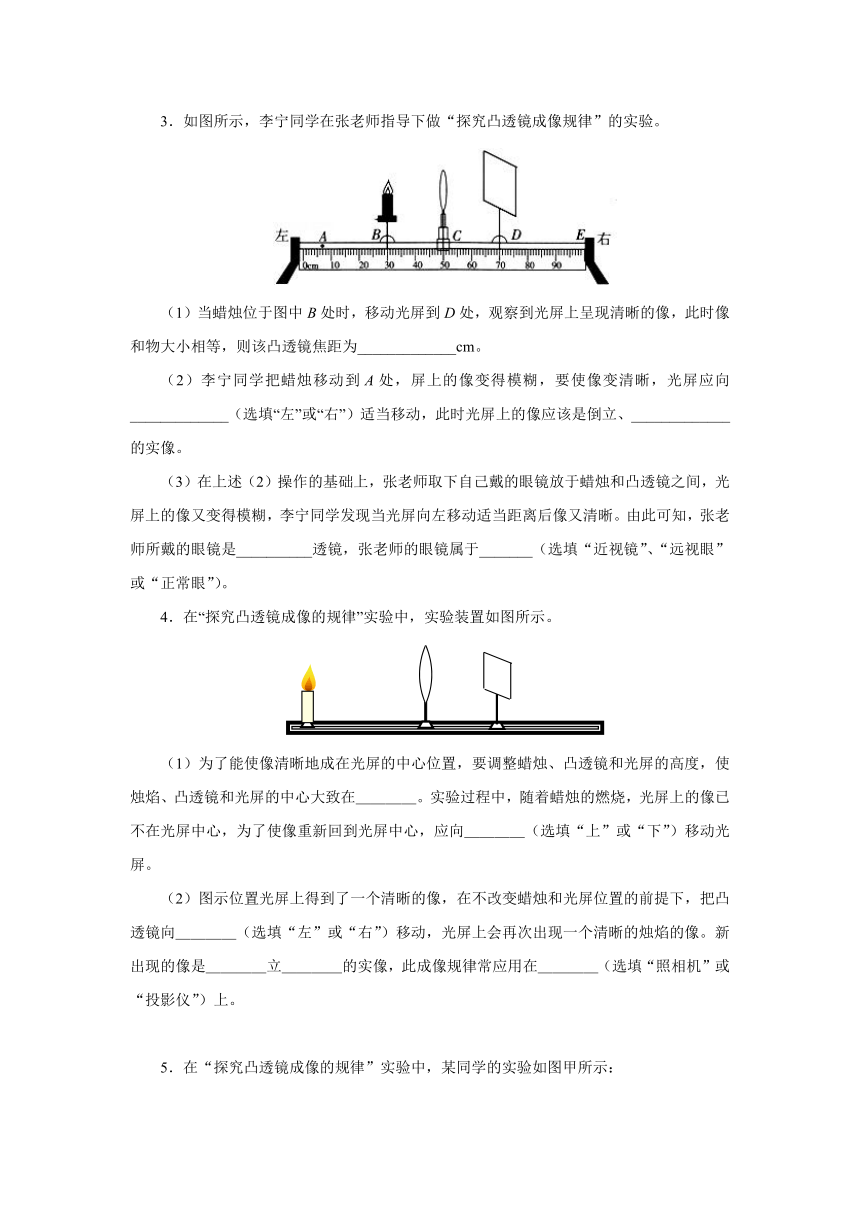

3．如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实验。
（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为_____________cm。
（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向_____________（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、_____________的实像。
（3）在上述（2）操作的基础上，张老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰。由此可知，张老师所戴的眼镜是__________透镜，张老师的眼镜属于_______（选填“近视镜”、“远视眼”或“正常眼”）。
4．在“探究凸透镜成像的规律”实验中，实验装置如图所示。
（1）为了能使像清晰地成在光屏的中心位置，要调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在＿＿＿＿。实验过程中，随着蜡烛的燃烧，光屏上的像已不在光屏中心，为了使像重新回到光屏中心，应向＿＿＿＿（选填“上”或“下”）移动光屏。
（2）图示位置光屏上得到了一个清晰的像，在不改变蜡烛和光屏位置的前提下，把凸透镜向＿＿＿＿（选填“左”或“右”）移动，光屏上会再次出现一个清晰的烛焰的像。新出现的像是＿＿＿＿立＿＿＿＿的实像，此成像规律常应用在＿＿＿＿（选填“照相机”或“投影仪”）上。

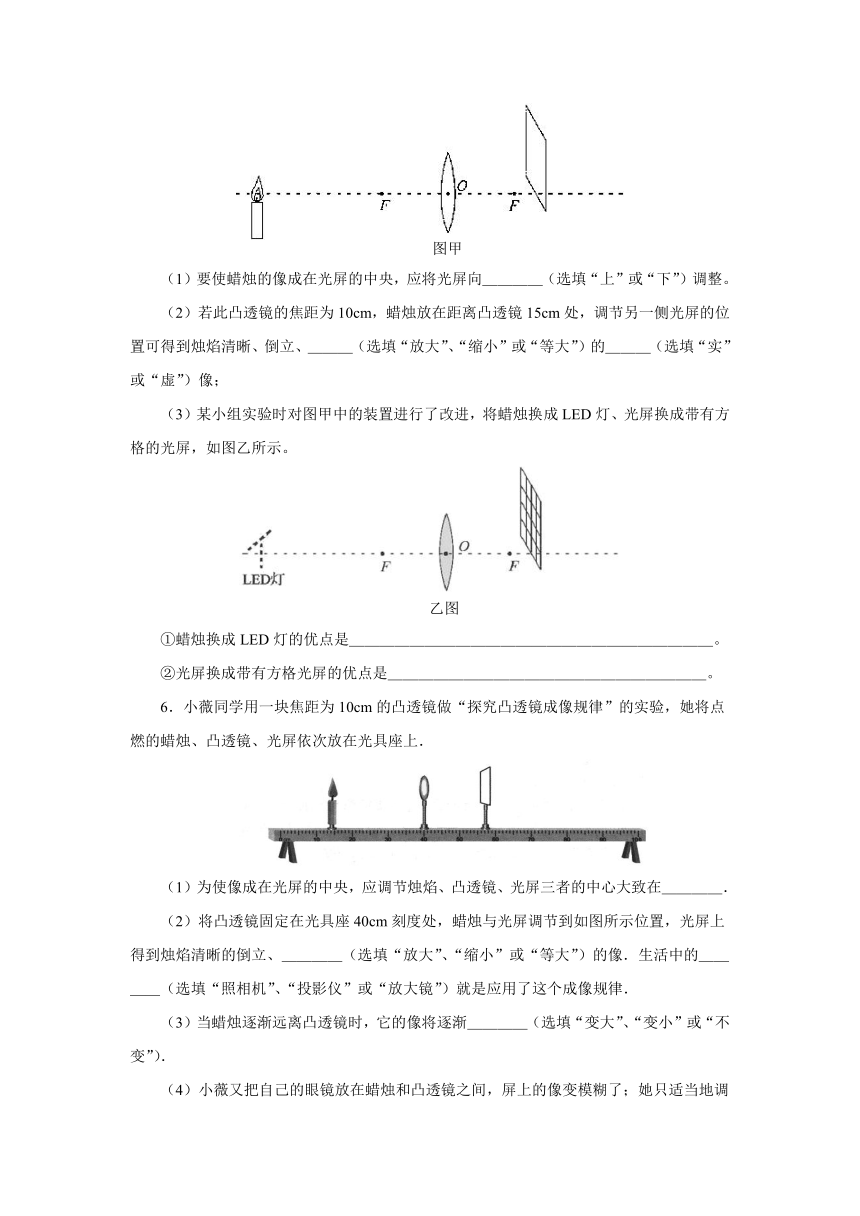

5．在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
（1）要使蜡烛的像成在光屏的中央，应将光屏向＿＿＿＿（选填“上”或“下”）调整。
（2）若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、＿＿＿（选填“放大”、“缩小”或“等大”）的＿＿＿（选填“实”或“虚”）像；
（3）某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示。
①蜡烛换成LED灯的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
②光屏换成带有方格光屏的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
6．小薇同学用一块焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，她将点燃的蜡烛、凸透镜、光屏依次放在光具座上．
（1）为使像成在光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在＿＿＿＿．
（2）将凸透镜固定在光具座40cm刻度处，蜡烛与光屏调节到如图所示位置，光屏上得到烛焰清晰的倒立、＿＿＿＿（选填“放大”、“缩小”或“等大”）的像．生活中的＿＿＿＿（选填“照相机”、“投影仪”或“放大镜”）就是应用了这个成像规律．
（3）当蜡烛逐渐远离凸透镜时，它的像将逐渐＿＿＿＿（选填“变大”、“变小”或“不变”）．
（4）小薇又把自己的眼镜放在蜡烛和凸透镜之间，屏上的像变模糊了；她只适当地调整光屏使之远离凸透镜，光屏上又出现了烛焰清晰的像，则小薇戴的是＿＿＿＿（选填“近视”或“远视”）眼镜．
7．在探究“凸透镜成像规律”的实验中：
（1）下列实验操作步骤，正确的顺序应是：＿＿＿、＿＿＿、＿＿＿、D、A。（填选项前的字母）
A．多次改变蜡烛到透镜的距离，重复C、D步骤
B．点燃蜡烛，调节烛焰、透镜、光屏的高度，使三者的中心在同一高度上
C．将蜡烛移到某处，移动光屏，寻找烛焰的像
D．记录物距、像距的值和像的特点
E．在光具座上依次放置蜡烛、透镜和光屏
（2）下列“调节烛焰、透镜、光屏三者的中心在同一高度上”的操作，比较规范的是＿＿＿（填选项前的字母）
A．将三者分散排列，然后用目测的方法调节
B．将三者靠拢，然后用目测的方法调节
（3）小明实验时所用的凸透镜焦距f=10cm，当蜡烛放置在如图所示的位置时，移动光屏，可以承接到一个清晰的倒立、＿＿＿＿的烛焰像（选填“放大”、“缩小”或“等大”）；接着把蜡烛移至20cm刻度线处，若仍要在光屏上得到清晰的像，光屏应＿＿＿＿（选填“远离”或“靠近”）透镜。
8．如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光屏的中心大致在同一高度．当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，在光屏上得到______________、______________的实像；若撤去光屏，简要说明观察该像的方法__________________________________________．
9．在利用光具座进行凸透镜成像的实验探究中:
（1）如图所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑。由图可知,凸透镜对光线具有＿＿＿作用,该凸透镜的焦距是＿＿＿cm。
（2）在凸透镜成像实验测量物距和像距的过程中,＿＿＿（选填“物距”或“像距”）的测量误差较大,原因是＿＿＿。
10．如图是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的＿＿＿侧移动（选填“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、＿＿＿＿的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在＿＿＿＿＿＿上（选填“放大镜”、“照相机”或“投影仪”）．
凸透镜成像规律实验专题答案
1．（1）10 （2）缩小 幻灯机（3）不能 因为此时像距大于60cm，在光具座上，光屏到凸透镜的距离无法达到
2．（1）10.0 （2）能（3）大于
3．（1）10.0 （2）左缩小（3）凸远视眼
4．（1）同一高度（或“一条与光具座平行的直线上”）上
（2）左倒放大投影仪
5．（1）下（2）放大 实
（3）①实验现象更明显、便于观察、成像稳定、形状直观、亮度高、减少污染等②便于比较像的大小变化以及像与物的大小关系
6．（1）同一高度（2）缩小照相机（3）变小（4）近视
7．（1）E B C（2）B（3）缩小远离
8．倒立 放大 在光屏原位置右侧某一区域逆着折射光的方向向左看
9．（1）会聚 11（2）像距
测量物距时,物体与凸透镜的位置是固定的,因此误差较小;测量像距时,需调节光屏,寻找最清晰的实像,光屏所处位置会因实验者观察的不同而不同,因此误差较大。
10．左 缩小 照相机
