4.3凸透镜成像规律实验题 2021-2020苏科版物理八年级上册（含答案）

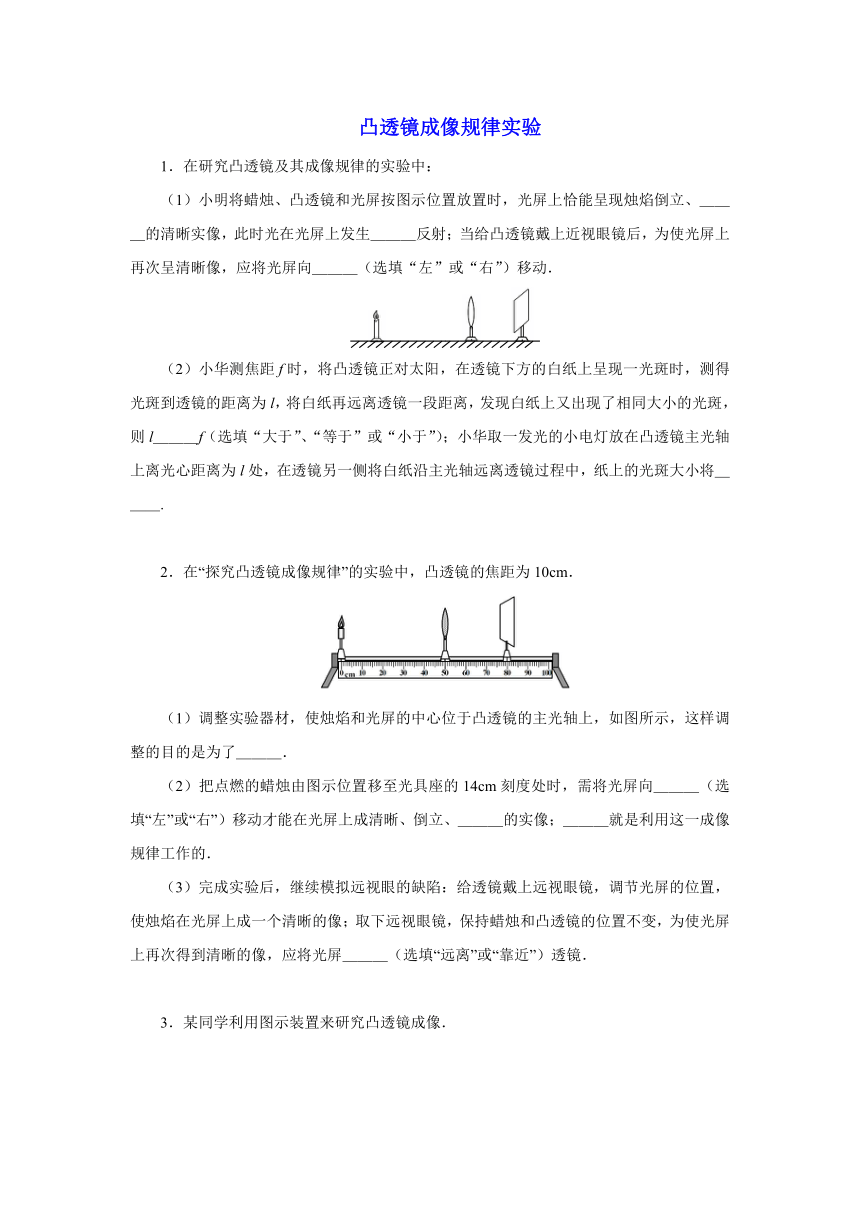

凸透镜成像规律实验
1．在研究凸透镜及其成像规律的实验中：
（1）小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、＿＿＿的清晰实像，此时光在光屏上发生＿＿＿反射；当给凸透镜戴上近视眼镜后，为使光屏上再次呈清晰像，应将光屏向＿＿＿（选填“左”或“右”）移动．
（2）小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l＿＿＿f（选填“大于”、“等于”或“小于”）；小华取一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将＿＿＿.
2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
（1）调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了＿＿＿．
（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向＿＿＿（选填“左”或“右”）移动才能在光屏上成清晰、倒立、＿＿＿的实像；＿＿＿就是利用这一成像规律工作的．
（3）完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏＿＿＿（选填“远离”或“靠近”）透镜．

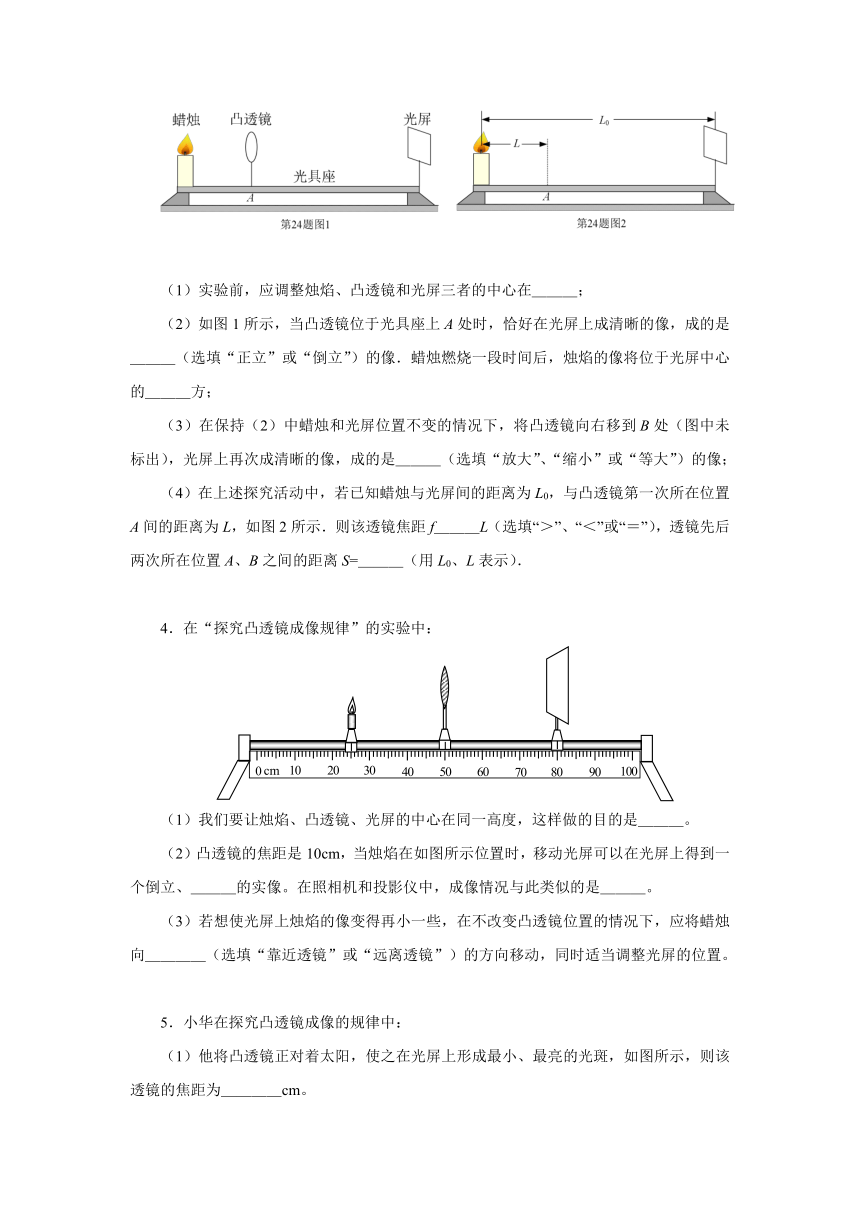

3．某同学利用图示装置来研究凸透镜成像．
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在＿＿＿；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是＿＿＿（选填“正立”或“倒立”）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的＿＿＿方；
（3）在保持（2）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是＿＿＿（选填“放大”、“缩小”或“等大”）的像；
（4）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图2所示．则该透镜焦距f＿＿＿L（选填“＞”、“＜”或“＝”），透镜先后两次所在位置A、B之间的距离S=＿＿＿（用L0、L表示）．
4．在“探究凸透镜成像规律”的实验中：
（1）我们要让烛焰、凸透镜、光屏的中心在同一高度，这样做的目的是＿＿＿。
（2）凸透镜的焦距是10cm，当烛焰在如图所示位置时，移动光屏可以在光屏上得到一个倒立、＿＿＿的实像。在照相机和投影仪中，成像情况与此类似的是＿＿＿。
（3）若想使光屏上烛焰的像变得再小一些，在不改变凸透镜位置的情况下，应将蜡烛向＿＿＿＿（选填“靠近透镜”或“远离透镜”）的方向移动，同时适当调整光屏的位置。

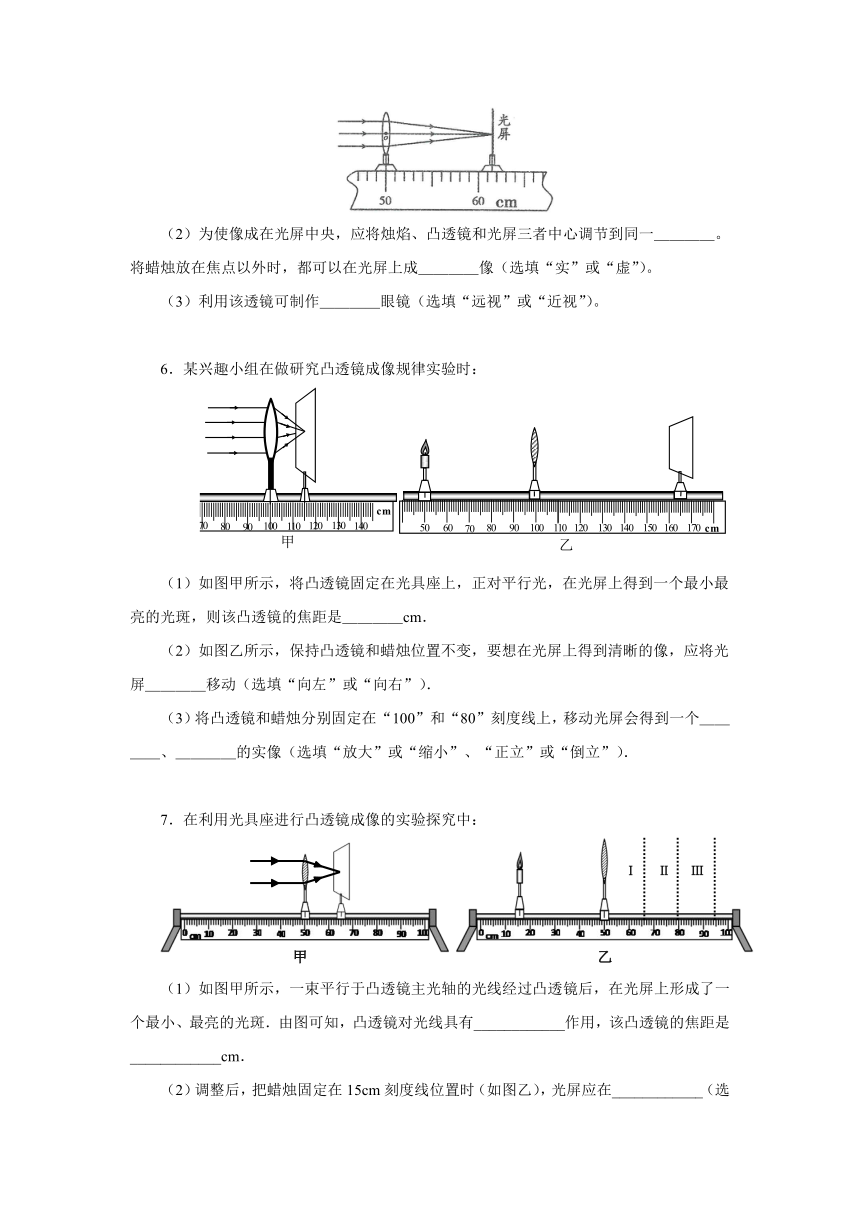

5．小华在探究凸透镜成像的规律中：
（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图所示，则该透镜的焦距为＿＿＿＿cm。
（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一＿＿＿＿。将蜡烛放在焦点以外时，都可以在光屏上成＿＿＿＿像（选填“实”或“虚”）。
（3）利用该透镜可制作＿＿＿＿眼镜（选填“远视”或“近视”）。
6．某兴趣小组在做研究凸透镜成像规律实验时：
（1）如图甲所示，将凸透镜固定在光具座上，正对平行光，在光屏上得到一个最小最亮的光斑，则该凸透镜的焦距是＿＿＿＿cm．
（2）如图乙所示，保持凸透镜和蜡烛位置不变，要想在光屏上得到清晰的像，应将光屏＿＿＿＿移动（选填“向左”或“向右”）．
（3）将凸透镜和蜡烛分别固定在“100”和“80”刻度线上，移动光屏会得到一个＿＿＿＿、＿＿＿＿的实像（选填“放大”或“缩小”、“正立”或“倒立”）．
7．在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有____________作用，该凸透镜的焦距是____________cm．
（2）调整后，把蜡烛固定在15cm刻度线位置时（如图乙），光屏应在____________（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，会在光屏上得到一个清晰的倒立、____________的实像（填写像的性质）；____________（选填“投影仪”、“放大镜”或“照相机”）就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向____________（选填“靠近”或“远离”）透镜的方向移动．
8．在探究“凸透镜成像规律”实验中：
（1）如图甲所示，可知该凸透镜的焦距为＿＿＿＿＿＿＿＿cm；
（2）如图乙所示，应将光屏向＿＿＿＿＿＿＿＿（填“上”或“下”）调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（3）当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、＿＿＿＿＿＿＿＿的实像，生活中的＿＿＿＿＿＿＿＿就是利用这个原理制成的；
（4）接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏＿＿＿＿＿＿＿＿凸透镜（选填“靠近”或“远离”）。
9．小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验：
（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为＿＿＿＿＿＿＿cm。
（2）由1、2次的实验可得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙），受此启发，于是他分别用红光和蓝光来进行图甲的实验，结论是：对同一凸透镜，＿＿＿＿＿＿＿光入射时焦距小些。
（4）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇报数据中发现，当物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论像距16.0cm相比偏差较大。若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因：
次数 1 2 3
材料 玻璃 玻璃 水晶
凸起程度 较小 较大 较大
焦距/cm
8.0 4.0
10．小明在探究焦距为10cm的凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上，如图所示
（1）实验时，小明应调整烛焰、透镜和光屏的中心在＿＿＿＿，以保证烛焰所成的像在光屏的中央．
（2）接着小明将蜡烛置于光具座的A点处，左右移动光屏上成＿＿＿＿、倒立的实像（选填“放大”、“缩小”或“等大”），此时成像特点可应用在＿＿＿＿上（选填”“照相机”、“投影仪”或“放大镜）．
（3）若把蜡烛从A点向B点移动，烛焰所成像的大小将＿＿＿＿（选填“变大”、“变小”或“不变”），若蜡烛移到C点，无论怎样移动光屏，在光屏上始终找不到像，原因是＿＿＿＿．
凸透镜成像规律实验答案
1．（1）缩小 漫 右（2）小于 逐渐变大
2．（1）使像成在光屏的中央（2）左 缩小 照相机（3）远离
3．（1）同一高度（2）倒立上
（3）缩小（4）＜L0—2L
4．（1）使像成在光屏中央（2）缩小 照相机（3）远离透镜
5．（1）11.5 （2）高度 实 （3）远视
6．（1）15.00（2）向左（3）放大 倒立
7．（1）会聚 15 （2）Ⅱ 缩小 照相机 靠近
8．（1）10 (2)下 使像成在光屏的中心（3）缩小 照相机（4）远离
9．（1）10.00（2）材料和横截面积相同的凸透镜，凸面程度越大其焦距越小
（3）蓝（4）光屏上还没有出现清晰的像时就测出了像距
10．（1）同一水平线（2）缩小 照相机（3）变大 C点在焦点以内，所成的像是虚像，无法用光屏承接
