3.6 探究凸透镜成像规律 同步练习2021-2022学年沪粤版物理八年级 上学期（含答案）

沪粤版八年级上学期《3.6 探究凸透镜成像规律 》
一．选择题（共10小题）
1．在“研究凸透镜成像规律”的实验中，测得透镜与蜡烛及光屏之间的相对位置如图所示，光屏上恰好得到清晰的像，由此可知这个凸透镜的焦距应该（　　）
A．大于10cm小于15m B．等于15cm
C．大于15cm小于20m D．大于20cm
2．课外活动实践时，李华在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的
焦距（　　）
A．一定大于 20cm
B．一定小于 8cm
C．一定在 8cm 到 10cm 之间
D．一定在 10cm 到 16cm 之间
3．用放大镜观察细小物体时，为了使看到的像再大一些，应该把物体放在凸透镜的（　　）
A．焦点以内，且在焦点附近
B．焦点以外，且在焦点附近
C．焦点以内，且远离焦点
D．焦点以外，且远离焦点
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（　　）

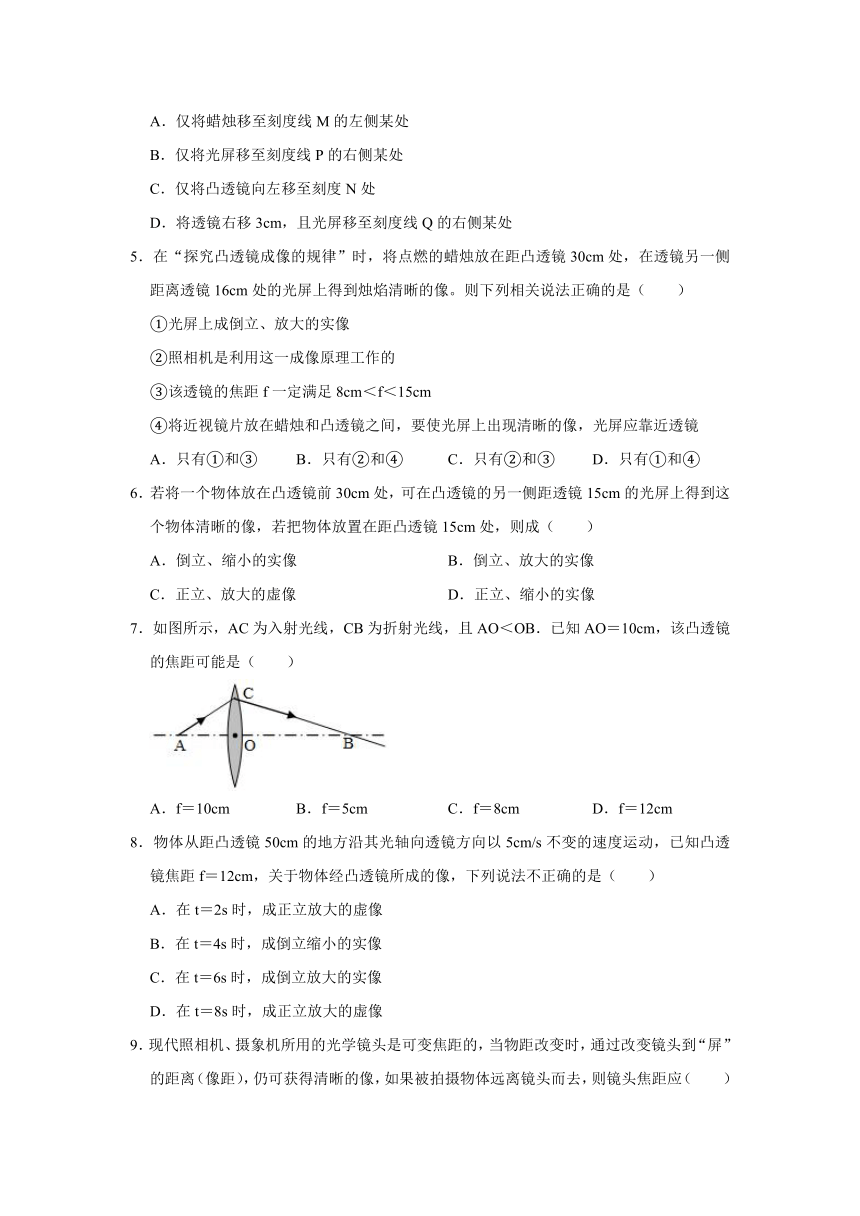

A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（　　）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和④ C．只有②和③ D．只有①和④
6．若将一个物体放在凸透镜前30cm处，可在凸透镜的另一侧距透镜15cm的光屏上得到这个物体清晰的像，若把物体放置在距凸透镜15cm处，则成（　　）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、缩小的实像
7．如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸透镜的焦距可能是（　　）
A．f＝10cm B．f＝5cm C．f＝8cm D．f＝12cm
8．物体从距凸透镜50cm的地方沿其光轴向透镜方向以5cm/s不变的速度运动，已知凸透镜焦距f＝12cm，关于物体经凸透镜所成的像，下列说法不正确的是（　　）
A．在t＝2s时，成正立放大的虚像
B．在t＝4s时，成倒立缩小的实像
C．在t＝6s时，成倒立放大的实像
D．在t＝8s时，成正立放大的虚像
9．现代照相机、摄象机所用的光学镜头是可变焦距的，当物距改变时，通过改变镜头到“屏”的距离（像距），仍可获得清晰的像，如果被拍摄物体远离镜头而去，则镜头焦距应（　　）
A．变小 B．变大
C．先变小，后变大 D．先变大后变小
10．在研究凸透镜成像的实验中，当蜡烛位于凸透镜前某位置时，在透镜的另一侧的光屏上呈现一个倒立、缩小的像，若保持凸透镜的位置不变，把蜡烛与光屏的位置相互交换，则光屏上将出现一个（　　）
A．倒立、放大的清晰的像 B．倒立、缩小的清晰的像
C．倒立、等大的清晰的像 D．正立、放大的清晰的像
二．填空题（共4小题）
11．光的三原色是：红、　 　、蓝；光在真空中传播的速度为　 　m/s。小明用照相机给全班同学拍照，照相机的镜头相当于凸透镜，胶片上成倒立、　 　、实像；小明发现班级里还有几个同学不在照片里，他应该把镜头　 　（选填“远离”或“靠近”）班级同学，同时镜头向　 　（选填“前伸”或“后缩”）。
12．在探究凸透镜成像规律的实验中：
（1）让凸透砚正对着太阳，得到图甲所示的光路图，该凸透镜的焦距为　 　cm；
（2）利用图乙装置进行以下操作：
①如果烛焰在光屏上的像偏低，应将蜻烛向　 　（选填“上”或“下”）调节；
②当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清晰的倒立、　 　 （选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是　 　；
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到像，这时应从　 　侧透过凸透镜直接观察（选填“左”或“右”）。
13．小明在做“探究凸透镜成像规律”实验时，其实验装置的示意图如图所示，a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。
在a、b、c、d、e这五个点中：
（1）把烛焰放在　 　点上，可以成正立，放大的虚像。
（2）把烛焰放在　 　点上，所成的像最小。
（3）把烛焰放在　 　点上是类似照相机成像。
（4）把烛焰放在　 　点上是类似投影仪成像。
14．小明在探究凸透镜成像规律时：
（1）图1调节光具座上依次排列的蜡烛、凸透镜和光屏，使它们的中心大致在　 　。
（2）当物距为20cm时，移动光屏可以在光屏上得到一个倒立、等大的实像，该凸透镜的焦距是　 　cm。
（3）当物距为30cm时，移动光屏，可得到一个清晰的倒立、　 　的实像；在放大镜、照相机和投影仪中，成像规律与此类似的是　 　。
（4）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏　 　（远离/靠近）透镜，光屏上的像　 　（变大/变小/不变）。
（5）他将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何移动光屏总找不到像，其原因可能是　 　。（写出一种即可）
（6）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是　 　（选填“完整的像”、“一半的像”或“无法成像”）。
（7）若把图2中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的　 　（选填“前面”或“后面”）。
（8）她先让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个　 　的光斑，如图2，测出该光斑到凸透镜的距离是10cm．则该透镜的焦距是　 　。
（9）将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从　 　侧透过凸透镜直接观察（选填“左”或“右”）。
（10）若有一只苍蝇落到凸透镜上，则屏上　 　成完整的蜡烛的像（填“能”或“不能”）。
（11）实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向　 　（填“上”或“下”）调节凸透镜。或调节蜡烛使烛焰向　 　（填“上”或“下”）移动。
（12）小霞在探究“凸透镜成像规律”的实验中：
①当蜡烛到凸透镜的距离为20cm时，移动光屏，直到光屏上成清晰的倒立、等大的实像。则该凸透镜的焦距为　 　cm；②当蜡烛到凸透镜的距离为15cm时，移动光屏，直到光屏上成清晰的像，该成像规律在实际生活中的应用是　 　（选填“照相机”、“投影仪”或“放大镜”）；③当蜡烛到凸透镜的距离为12cm时，移动光屏，直到光屏上成清晰的像，此时观察像的大小，与②中所成像的大小相比　 　（选填“变大”、“变小”或“不变”）；④当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像特点，小霞应从上图中凸透镜的　 　（选填“左”或“右”）侧进行观察。
（13）对于平面镜成像和凸透镜成像，从成“虚像”和“实像”的角度进行比较可知，平面镜能成　 　像，凸透镜能成　 　像。
三．实验探究题（共6小题）
15．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图象如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示。
（1）请根据上述实验现象和凸透镜成像规律判断，凸透镜A的焦距是　 　cm，凸透镜A的焦距　 　凸透镜B的焦距（选填“大于”、“小于”或“等于”）。
（2）在甲图中，保持凸透镜不动，把蜡烛向右移动，要想在光屏上再次得到清晰的像，应该把光屏向　 　（选填“左”、“右”）移动一段距离，像将　 　（选填“变大”、“变小”或“不变”）。
（3）图丙所示的实验现象可以说明　 　（选填“照相机”、“幻灯机”或“放大镜”）的成像特点；若保持蜡烛和光屏的位置不变，将凸透镜向右移动，则光屏上再次　 　（选填“放大”或“缩小”）成像；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛　 　（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像。
16．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如图所示。
（1）图中光屏上呈一清晰的像，该像是　 　（选填“倒立”或“正立”）、　 　（选填“放
大”、“等大”或“缩小”）的实像。
（2）图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向　 　（选填“左”或“右”）移动，所成的像与原来的相比　 　（选填“不变”、“变大”或“变小”）了。
（3）当光屏上成清晰的像后，若一只苍蝇停在透镜的中央，则光屏上所成的像是　 　（选填“完整”或“不完整”）的。
（4）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏　 　（选填“能”或“不能”，下同）承接到像。把光屏放在蜡烛的左侧，移动光屏　 　承接到像。
（5）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是　 　（选填“近视”或“远视”）眼镜的镜片。
17．在探究“凸透镜成像特点”实验中。
（1）当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰倒立、缩小的像，根据物距与像距大小关系，推断这个凸透镜的焦距可能是　 　。
A．8cm B．10cm C．12cm D．15cm
（2）把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。
①小明为了使光屏上再次得到清晰的像，应调整光屏向　 　移动（选填“左”或“右”）；
②小华不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是　 　（选填“近视”或“远视”）眼镜的镜片。
18．小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）先将该凸透镜放置在光具座上的25cm刻度处，再将蜡烛、光屏再依次放在光具座上，如图甲所示，恰能在光屏上看到一个倒立、　 　的　 　像。若保持蜡烛和光屏位置不变，移动透镜至　 　刻度线处，光屏上能呈现另一个清晰的像。
（2）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中　 　处能观察到烛焰的像。
19．在“探究凸透镜成像规律“实验中，凸透镜焦距为10cm，蜡烛、透镜和光屏的位置如图所示。
（1）图中光屏上呈一清晰的像，该像是倒立、　 　（选填”放大”、“等大”或“缩小”）的实像
（2）图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向　 　（选填“左”或“右”）移动
（3）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏　 　（选填“能”或“不能”，下同）承接到像，把光屏放在蜡烛的左侧，移动光屏　 　承接到像。
（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是　 　（选填“近视“或“远视”）眼镜的镜片。
20．在做“研究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会会聚在光屏上一点，如图甲所示。
（1）如图甲所示，凸透镜的焦距为　 　cm。
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整三者的高度，使烛焰和光屏的中心位于凸透镜的　 　上。
（3）当把蜡烛放在乙图位置时，移动光屏上能成缩小的实像；生活中的　 　就是利用这个原理制成的。
（4）随着蜡烛燃烧，烛焰的像会向　 　（选填“上”或“下”）移动。
（5）凸透镜的位置固定不动，将蜡烛向右（靠近透镜）移动5cm，要在光屏上再次成清晰的像，需将光屏向　 　（选填“左”或“右”）移动一段距离，所成的像与原来相比　 　（选填“不变”、“变大”或“变小”）了。
（6）在上一步光屏上成清晰的像后，若用不透明的布将凸透镜的上半部分遮住，则光屏上像是　 　（选填“完整”或“不完整”）的。
沪粤版八年级上学期《3.6 探究凸透镜成像规律 》2019年同步练习卷
参考答案
一．选择题（共10小题）
1．A； 2．C； 3．A； 4．C； 5．C； 6．B； 7．C； 8．A； 9．B； 10．A；
二．填空题（共4小题）
11．绿；3×108；缩小；远离；后缩； 12．10；下；缩小；照相机；右； 13．e；a；a或b；C或d； 14．同一高度；10；缩小；照相机；靠近；变小；物体在焦点上，不能成像；完整的像；前面；最小、最亮；10cm；右；能；下；上；10；投影仪；变大；右；虚；实像，也能成虚；
三．实验探究题（共6小题）
15．10；小于；右；变大；幻灯机；缩小；靠近； 16．倒立；等大；右；变小；完整；不能；不能；远视； 17．C；右；远视； 18．放大；实；40cm；B； 19．等大；右；不能；不能；远视； 20．10；主光轴；照相机；上；右；变大；完整；
