4.3 光的折射 同步练习 2021-2022学年沪科版物理八年级上册（含答案）

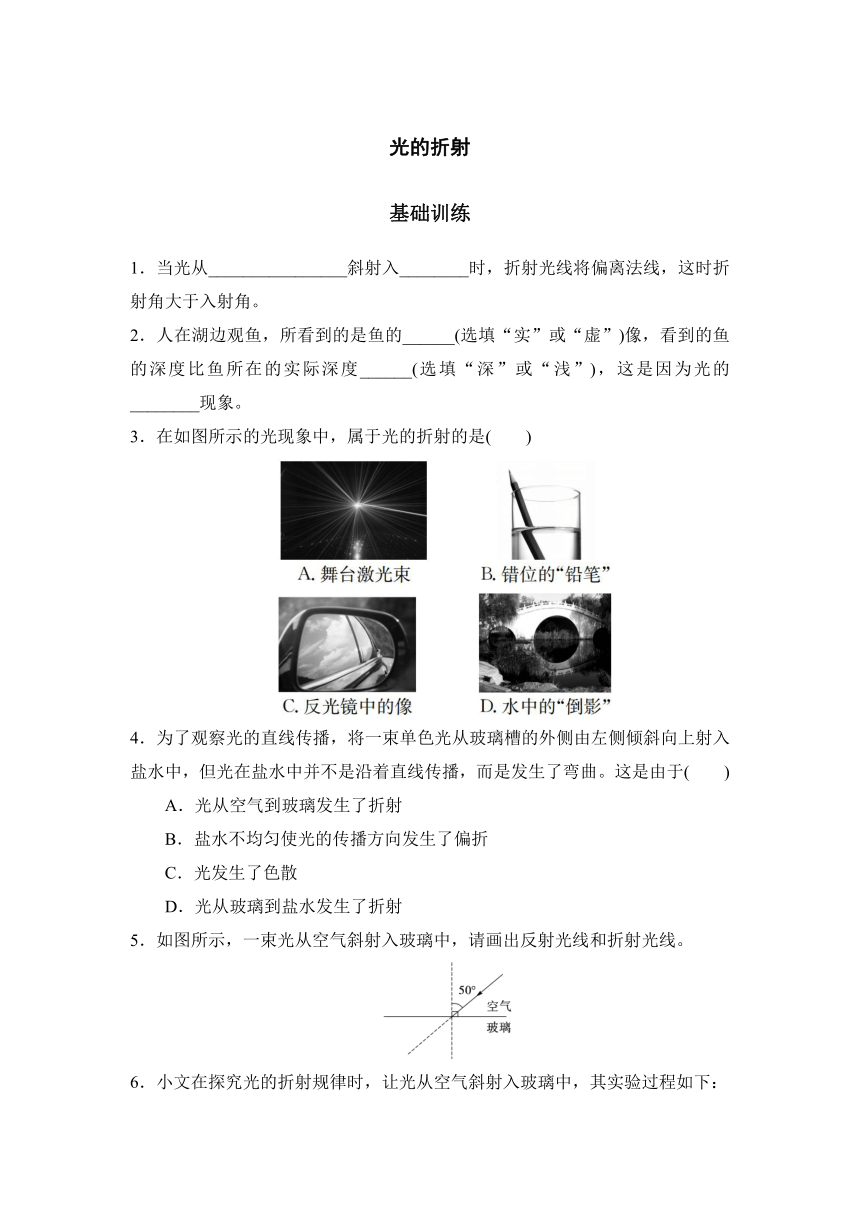

光的折射
基础训练
1．当光从________________斜射入________时，折射光线将偏离法线，这时折射角大于入射角。
2．人在湖边观鱼，所看到的是鱼的______(选填“实”或“虚”)像，看到的鱼的深度比鱼所在的实际深度______(选填“深”或“浅”)，这是因为光的________现象。
3．在如图所示的光现象中，属于光的折射的是(　　)
4．为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲。这是由于(　　)
A．光从空气到玻璃发生了折射
B．盐水不均匀使光的传播方向发生了偏折
C．光发生了色散
D．光从玻璃到盐水发生了折射
5．如图所示，一束光从空气斜射入玻璃中，请画出反射光线和折射光线。

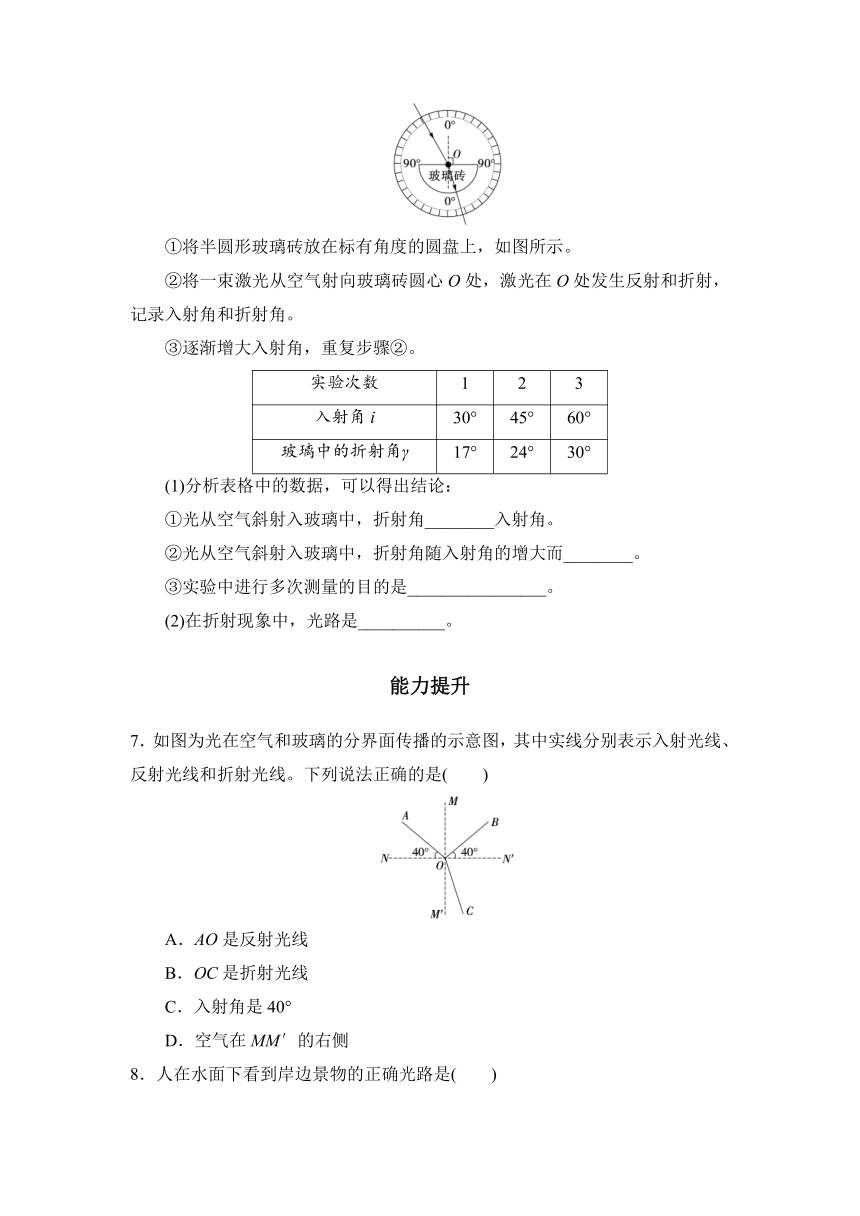

6．小文在探究光的折射规律时，让光从空气斜射入玻璃中，其实验过程如下：
①将半圆形玻璃砖放在标有角度的圆盘上，如图所示。
②将一束激光从空气射向玻璃砖圆心O处，激光在O处发生反射和折射，记录入射角和折射角。
③逐渐增大入射角，重复步骤②。
实验次数 1 2 3
入射角i 30° 45° 60°
玻璃中的折射角γ 17° 24° 30°
(1)分析表格中的数据，可以得出结论：
①光从空气斜射入玻璃中，折射角________入射角。
②光从空气斜射入玻璃中，折射角随入射角的增大而________。
③实验中进行多次测量的目的是________________。
(2)在折射现象中，光路是__________。
能力提升
7．如图为光在空气和玻璃的分界面传播的示意图，其中实线分别表示入射光线、反射光线和折射光线。下列说法正确的是(　　)
A．AO是反射光线
B．OC是折射光线
C．入射角是40°
D．空气在MM′的右侧
8．人在水面下看到岸边景物的正确光路是(　　)
9．如图所示，S′是人眼在P处透过水面看见的河底一颗白色鹅卵石的虚像，这虚像是由光的________形成的，鹅卵石真实位置在S′的______方。若在P处用激光手电对准虚像S′照射，则手电发出的光______(选填“能”或“不能”)照射到河底的鹅卵石上。
10．一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。
11．光从空气斜射入水和玻璃中时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光手电筒等器材进行实验。他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示。
(1)小华将玻璃砖的一个表面与MM′齐平放置，让激光手电筒发出的光线从A点入射到O点，他看到了如图乙所示的光路(AO、OC为同一直线)。你认为出现光线OC是因为_________________，鉴于本实验的目的，此时最应该记录的两条光线是______________。
(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，使线段MM′水平，并向水槽中慢慢注水至水面与MM′齐平，入射光线应从A点射向O点，这是为了保证______________，其实本实验小华还考虑了入射光线所在一侧的________相同。
(3)小华最终在光屏上记录下了如丙所示的光路图(OE为水中的折射光线)。通过分析光路，你认为玻璃和水这两种介质中对光的偏折能力较强的是________。
(4)若激光以相同的入射角分别从玻璃和水中斜射入空气中，则从________中射出的折射光线更远离法线。
拓展训练
12．小明同学在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图所示，老师告诉他这是光的“全反射现象”。课后，小明查到光从玻璃射向空气时的一些数据如下表所示：
入射 角i 0° 10° 20° 30° 40° 41.2° 41.8° 42°
折射 角r 0° 15.2° 30.9° 48.6° 74.6° 81° 90° /
反射 能量 5% 7% 26% 43% 77% 84% 100% 100%
(1)分析上表中的数据可知：光从玻璃射向空气时，折射角随入射角的增大而________；光从玻璃斜射向空气时，反射的能量随着入射角的增大而________(均选填“增大”“减小”或“不变”)。
(2)光从玻璃斜射向空气时，当入射角i≥______________时，反射能量达到100%，就发生了“全反射现象”，这个角度我们就称之为临界角。
(3)根据光路可逆，当光从空气斜射向玻璃时，折射角________(选填“大于”“等于”或“小于”)入射角，因此折射光线不会消失，则________(选填“会”或“不会”)发生“全反射现象”。
参考答案
1．水或其他介质　空气
2．虚　浅　折射
3．B　4.B
5.
6．(1)①小于　②增大　③减小实验偶然性，使结论具有普遍性　(2)可逆的
7．B　8.C
9．折射　下　能
10.
11．(1)有部分光线并没有通过玻璃砖，而依旧在空气中传播　AO和OB　(2)入射角相等　介质　(3)玻璃　(4)玻璃
12．(1)增大　增大　(2)41.8°　(3)小于　不会
