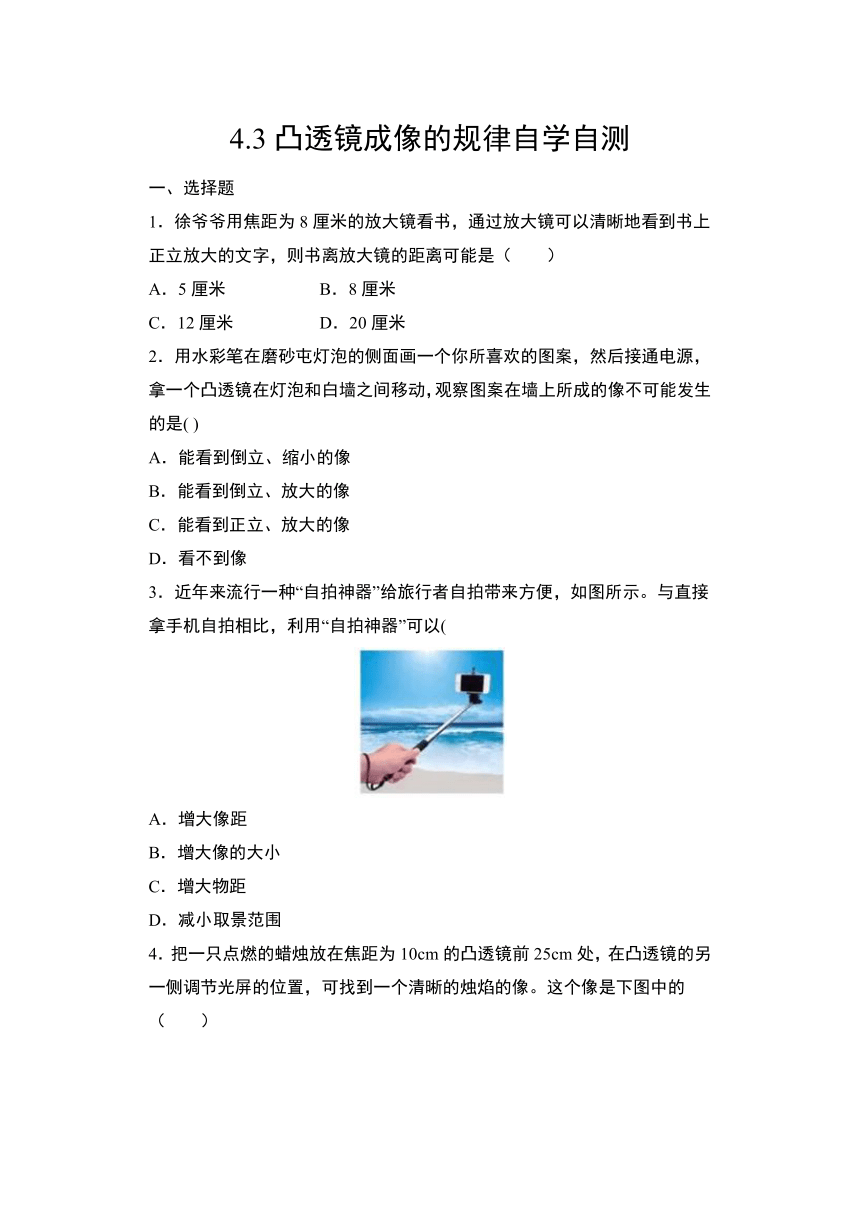

4.3凸透镜成像的规律自学自测
一、选择题
1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（　　）
A．5厘米 B．8厘米
C．12厘米 D．20厘米
2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )
A．能看到倒立、缩小的像
B．能看到倒立、放大的像
C．能看到正立、放大的像
D．看不到像
3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。与直接拿手机自拍相比，利用“自拍神器”可以(
A．增大像距
B．增大像的大小
C．增大物距
D．减小取景范围

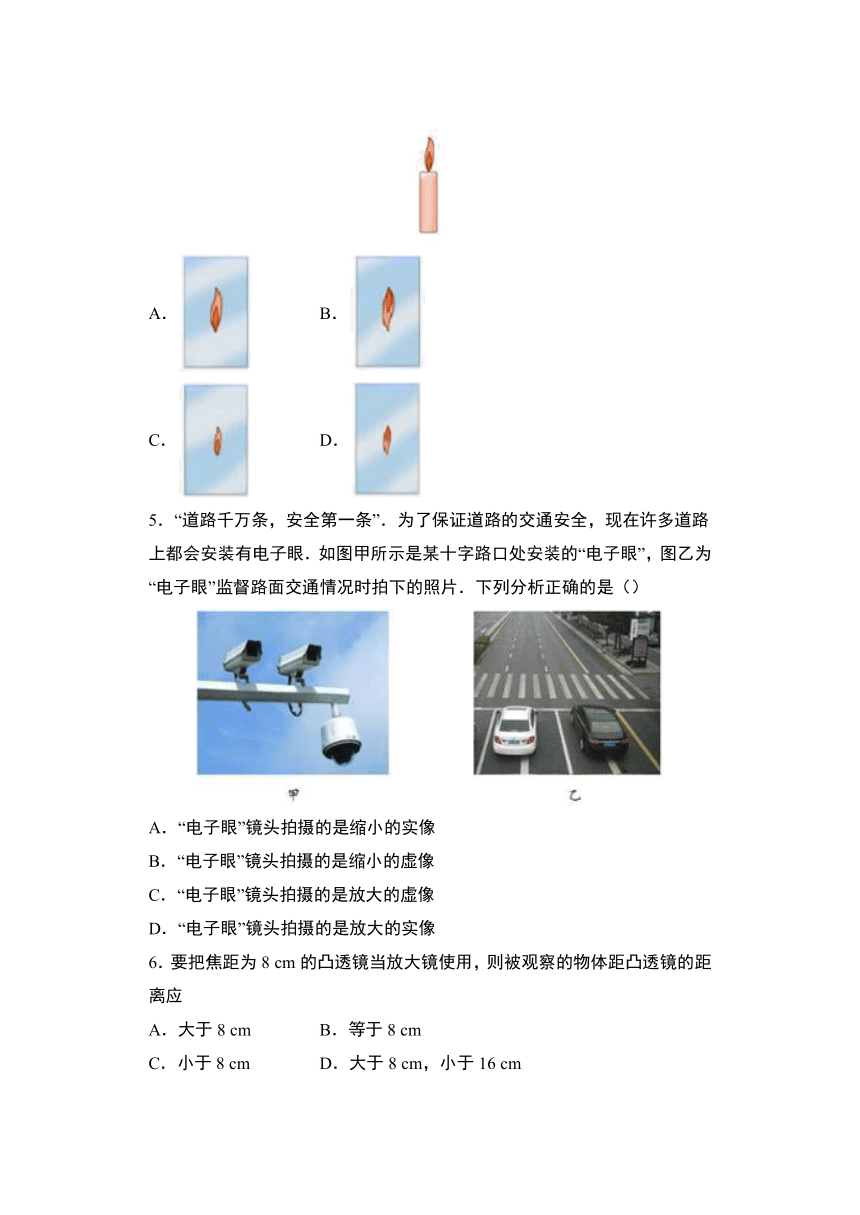

4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。这个像是下图中的（　　）
A． B．
C． D．
5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）
A．“电子眼”镜头拍摄的是缩小的实像
B．“电子眼”镜头拍摄的是缩小的虚像
C．“电子眼”镜头拍摄的是放大的虚像
D．“电子眼”镜头拍摄的是放大的实像
6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应
A．大于8 cm B．等于8 cm
C．小于8 cm D．大于8 cm，小于16 cm

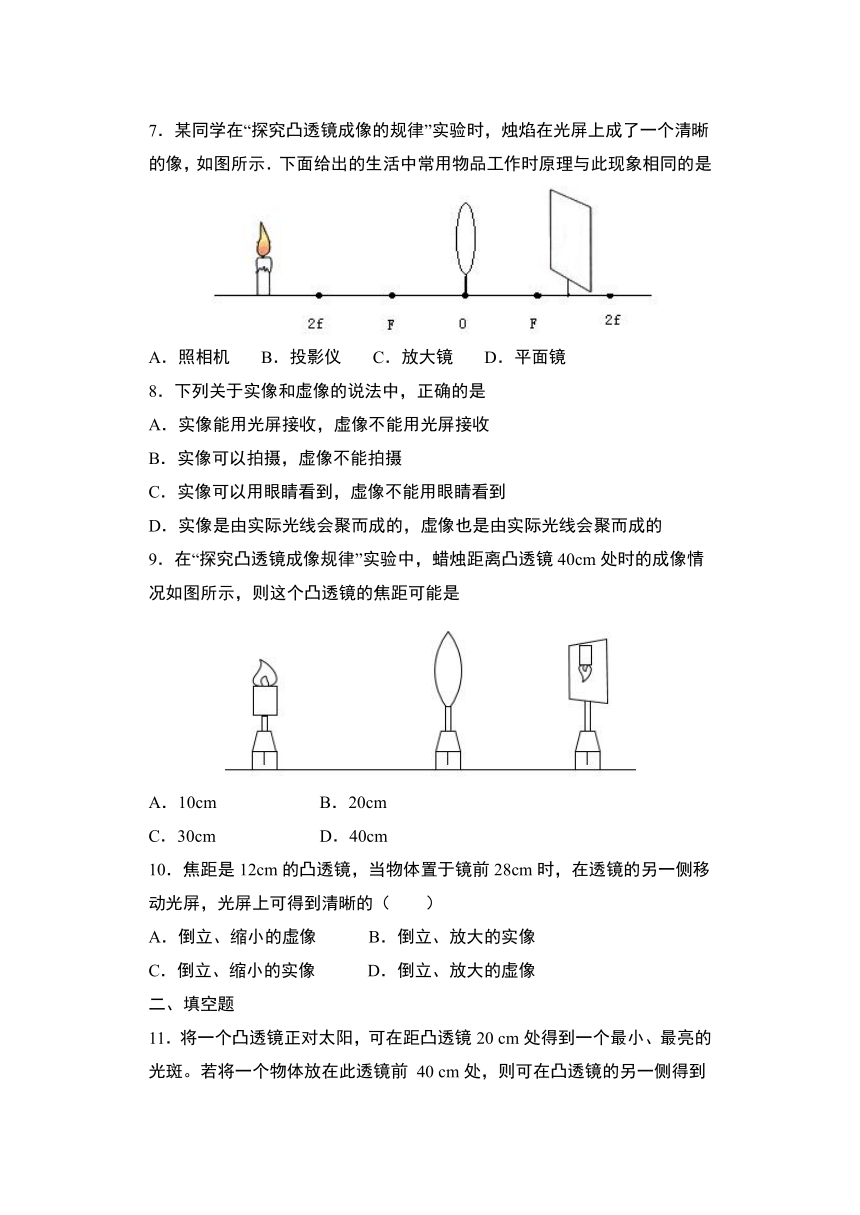

7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是
A．照相机 B．投影仪 C．放大镜 D．平面镜
8．下列关于实像和虚像的说法中，正确的是
A．实像能用光屏接收，虚像不能用光屏接收
B．实像可以拍摄，虚像不能拍摄
C．实像可以用眼睛看到，虚像不能用眼睛看到
D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的
9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是
A．10cm B．20cm
C．30cm D．40cm
10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（ ）
A．倒立、缩小的虚像 B．倒立、放大的实像
C．倒立、缩小的实像 D．倒立、放大的虚像
二、填空题
11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前 40 cm处，则可在凸透镜的另一侧得到一个________（填像的性质）。若将该物体放在一个 平面镜前并让其快速远离平面镜，物体的像将________（选填“变大”“变小”或“不变”）。

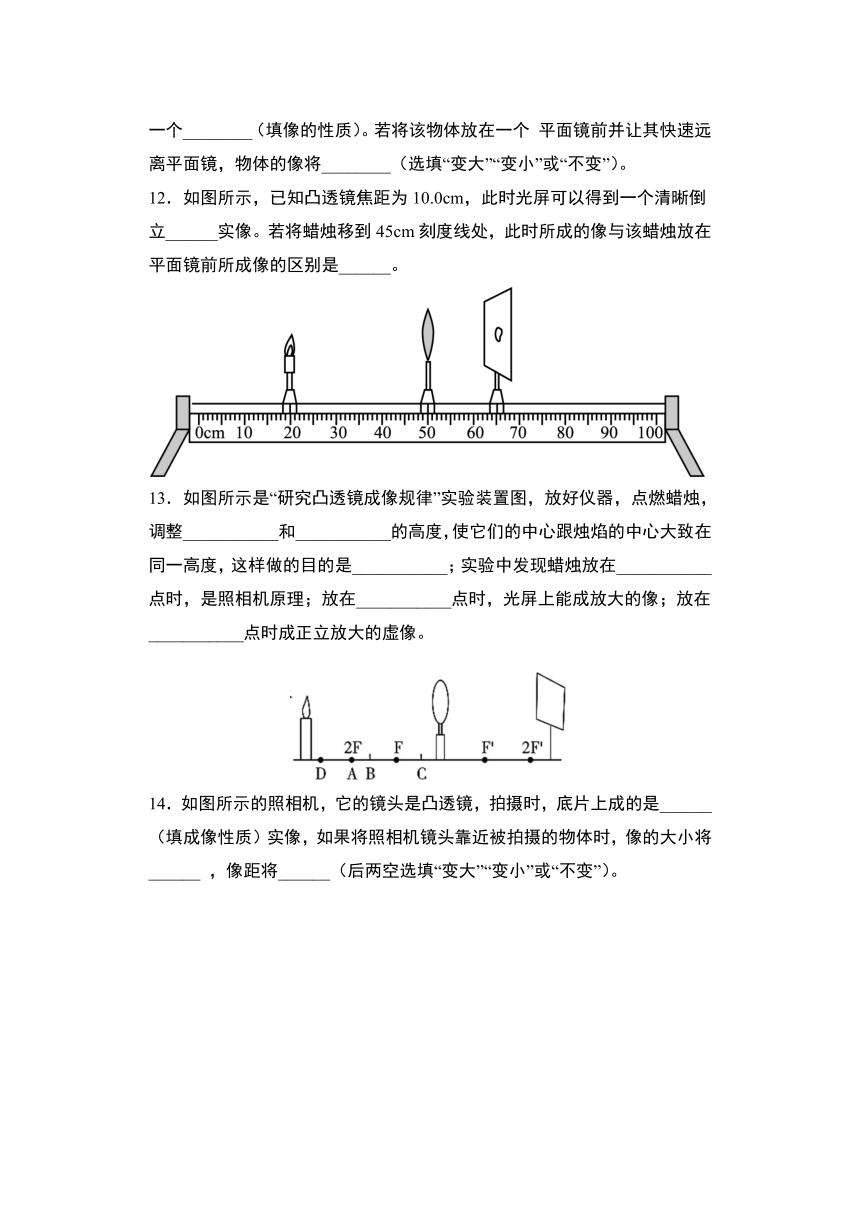

12．如图所示，已知凸透镜焦距为10.0cm，此时光屏可以得到一个清晰倒立______实像。若将蜡烛移到45cm刻度线处，此时所成的像与该蜡烛放在平面镜前所成像的区别是______。
13．如图所示是“研究凸透镜成像规律”实验装置图，放好仪器，点燃蜡烛，调整___________和___________的高度，使它们的中心跟烛焰的中心大致在同一高度，这样做的目的是___________；实验中发现蜡烛放在___________点时，是照相机原理；放在___________点时，光屏上能成放大的像；放在___________点时成正立放大的虚像。
14．如图所示的照相机，它的镜头是凸透镜，拍摄时，底片上成的是______（填成像性质）实像，如果将照相机镜头靠近被拍摄的物体时，像的大小将______ ，像距将______（后两空选填“变大”“变小”或“不变”）。
15．现有焦距分别为2cm、5cm、8cm的凸透镜各一个，如图中甲所示为“E”形状的发光物体。小丽将发光物体、某一凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时，在光屏上成的像如图中的乙所示，则她选用的是焦距为_____cm的凸透镜。利用这一原理制作的光学仪器是_____（此空选填“放大镜”、“照相机”或“投影仪”）。如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是图丙中的_____（此空填数字序号）。
16．蜡烛、凸透镜和光屏分别置于如图所示位置，两支蜡烛的连线AB与过凸透镜的中线垂直，若用一块厚纸板挡住A处的烛焰，在光屏上______（选填“C”或“D”）处仍能得到一个清晰的像。由于蜡烛的燃烧，烛焰的高度逐渐降低，烛焰在光屏上的像将会少许偏离原来位置。要使像继续成在原来位置，可将凸透镜适当向______（填“上”或“下”）调节。
17．如图所示，球形鱼缸起到了______镜的作用， 我们看到的小丑鱼是它通过球形鱼缸形成的______（选填“实像”或“虚像”）。
18．将一凸透镜紧靠玩具鹦鹉（如图甲），然后将透镜逐渐远离鹦鹉，在此过程中通过凸 透镜观察到玩具鹦鹉三个不同的像（如图乙），其中__________是实像，________是虚像。三个像出现的先后顺序是___________（均填序号）。
19．用A、B、C三块凸透镜在光具座上分别做蜡烛成像实验，各透镜跟烛焰距离都是30cm，得到的实验结果如下表。根据此实验结果，将A、B、C三块凸透镜按其焦距由小到大的顺序排列依次是：_______。
透镜
像的性质
A
倒立
放大
实像
B
倒立
缩小
实像
C
正立
放大
虚像
20．如图所示，“自拍神器”——自拍杆给旅行者自拍带来方便。从用手直接拿手机自拍，到利用自拍杆自拍，这是通过增大物距，导致像距______（变小/不变/变大），从而使手机拍到的人脸______（变小/不变/变大），取得旅行者需要的拍摄效果。
三、解答题
21．小海用图1装置进行“探究凸透镜成像的规律”实验。
（1）挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择______（选填“甲”或“乙”）透镜来进行实验；
（2）选好透镜后，小海将凸透镜正对太阳光，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是______cm；
（3）实验时保持凸透镜位置不变，使蜡烛位于25cm刻度线处，移动光屏，在光屏上成清晰倒立的、______（选填“放大”、“等大”或“缩小”）的实像，______（选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的；
（4）给凸透镜“戴上”一副“近视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，蜡烛应______（选填“靠近”或“远离”）透镜。
22．实验课上，同学们自制了一个研究不同光学元件成像情况的组合件。图甲中，“插槽”可插入不同光学元件，“内筒”固定，“外筒”可左右横向移动，外筒上的“半透明薄膜”可作光屏。图乙中光学元件分别是：①凸透镜、②平面镜、③钻有小孔的遮光板。
（1）点燃蜡烛，当插入某光学元件后，人眼立即在薄膜上看到清晰的像，有同学猜想插入的光学元件一定是③，若要验证该同学的猜想，可进行的操作是：______，若原来清晰的像______（选填“变模糊”或“依然清晰”），则猜想正确；
（2）若插入某光学元件后，无论怎样移动外筒都不能在薄膜上看到像，且薄膜上暗淡且亮度不变，说明插入的是______（填序号）；
（3）若插入①，将外筒向右移动后，薄膜上原来模糊的像变清晰， 此时的成像规律与______（选填“放大镜”、“照相机”或“幻灯机”）原理相同。此时，将蜡烛和外筒同步（速度相同）向左移动，在薄膜上能看到______ 。
A．一直清晰的像 B．一次清晰的像 C．一直模糊的像
答案
1．A 2．C 3．C 4．D 5．A
6．C 7．A 8．A 9．A 10．C
11．倒立、等大、实像 不变
12．缩小 凸透镜成像比平面镜成像大（两个像大小不同）
13．凸透镜 光屏 使像成在光屏的中央 D B C
14．倒立、缩小 变大 变大 15．5 投影仪 ②
16．C 下 17．放大（凸透） 虚像
18．①② ③ ③①② 19．B、A、C 20．变小 变小
21．乙 10.0 缩小 照相机 远离
22．移动外筒 依然清晰 ② 幻灯机 B
