1.4从三个方向看物体的形状
横看成岭侧成峰
远近高低各不同
不识庐山真面目
只缘身在此山中
《题西林壁》苏轼

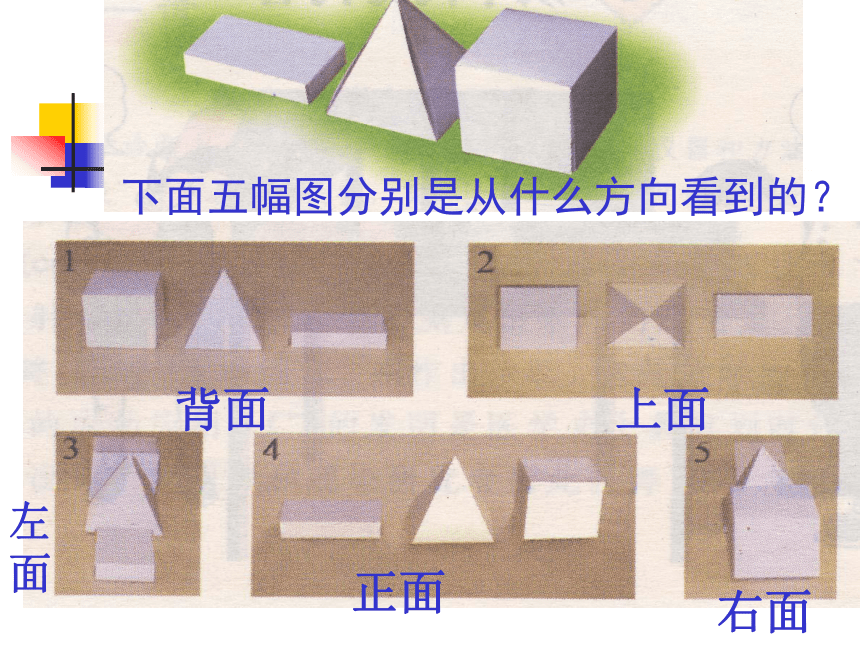

下面五幅图分别是从什么方向看到的？
背面
上面
左面
正面
右面

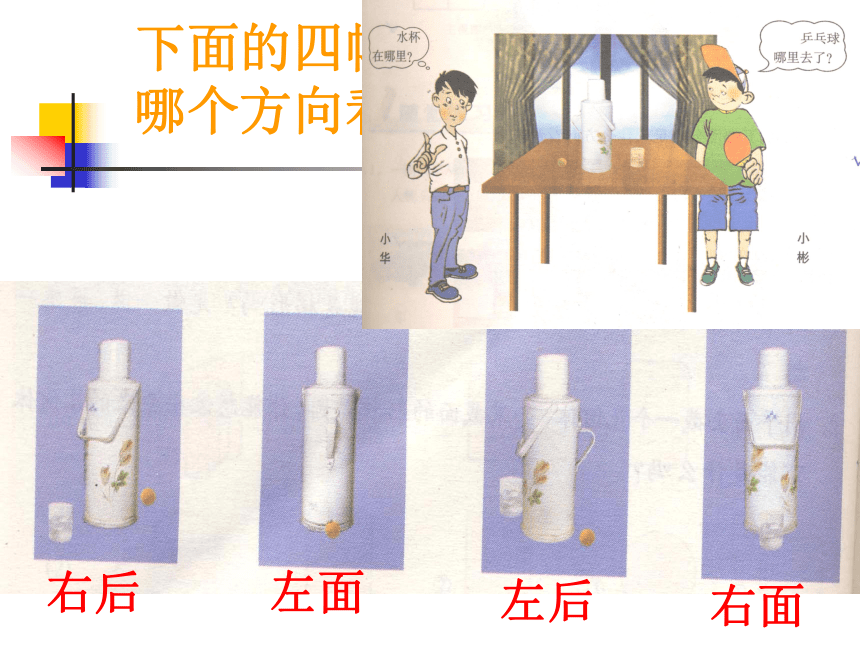

下面的四幅图形，分别是在哪个方向看到的？
右后
左面
右面
左后

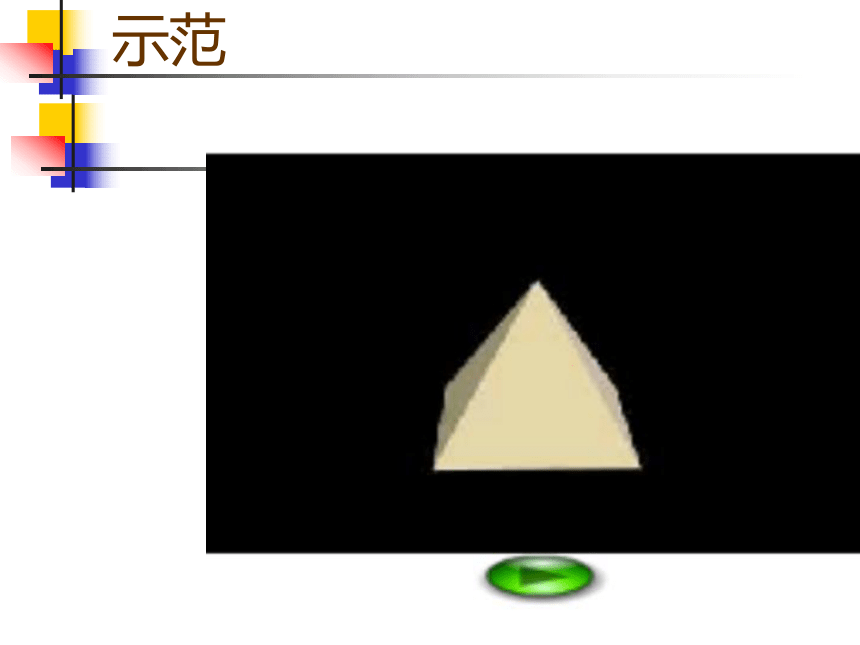

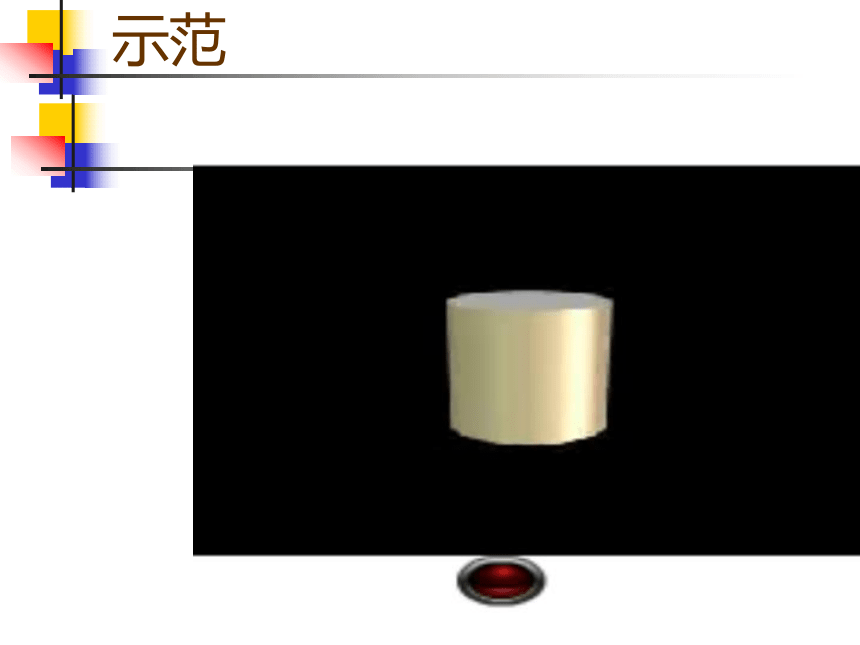

示范
示范
示范
注意：
从正面看到的图是主视图；
从左面看到的图是左视图；
从上面看到的图是俯视图。
1、现在我们学习了从不同方向看同一物体。并得知
“从不同方向观察同一物体时，可能
”。
看到不同的图形
2、观察三种形状时，我们应站在观察者的角度想象，画出从三个方向看到的______图形，而不能站在自己的角度。
3、数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。
叫主视图，
叫左视图，
叫俯视图。
从正面看到的图形
从左面看到的图形
从上面看到的图形
?
思考
?
当知道某物体的几何体时，你能否画出该几何体的三视图？
本课预习要点：
平面
请说出下面三幅图分别是从哪个方向看到的？
左视图
俯视图
主视图
俯视图
左视图
主视图
A
B
C
B
C
B
长方体
从正面看
从左边看
从上面看
从左面看
圆柱,圆锥三视图
主视图
左视图
俯视图
实物与数学
5
主视图
左视图
俯视图
·
实心点一定要画！
球的三视图
老师提示:画三视图要认真准确
回顾与思考
6
主视图
左视图
俯视图
从上面看
从左面看
从正面看
主视图
左视图
俯视图
例题1：做出下列几何体的三视图：
主视图
左视图
俯视图
例题2：做出下列几何体的三视图：
主视图
左视图
俯视图
例题3：做出下列几何体的三视图：
探究
分别从正面、左面、上面观察这个图形，各能得到什么平面图形？
主视图
左视图
俯视图
下面是右图几何
体的主视图是（
）
(A)
(B)
(c)
(D)
B
看
谁
找
得
快
练习1：
如左图：左视图是（
），
主视图是（
），
俯视图是（
）。
（A）
（B）
（C）
（D）
B
A
D
看
谁
找
得
快
练习2：
从正面看
从三个方向看
主视图
左视图
俯视图
练习4：
你能由下面的三视图猜出对应几何体的形状吗？
主视图
左视图
俯视图
看
谁
找
得
快
思考题:一个玻璃正方体如图所示,红线表示两根嵌在正方体内的铁丝,请画出它的主视图、左视图和俯视图,并用彩色笔标明铁丝的位置.
主视图
左视图
俯视图
试试看：　下图是由几个小正方块所搭的几何体的俯视图。小正方形中的数字表示在该位置小立方块的个数。请画出这个几何体的主视图和左视图
１
２
２
１
主视图
左视图
【例4】如图是由几个小立方体块所搭几何体的俯视图，
小正方形中的数字表示在该位置小立块的个数，请画出
这个几何体的主视图和左视图。
问题探究
1
3
2
1
2
3
1
左视图
主视图
主视图
主视图
左视图
1
3
2
1
2
3
1
随堂练习
如图所示的两幅图分别是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出相应几何体的主视图和左视图
再试一试
如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。
3
4
2
2
1
主视图
左视图
小结
本节课主要内容是进行几何体与三视图之间的转化.注意以下两点:
由小方块搭成的几何体画它的主视图、左视图、俯视图时，关键是确定它们有几列，以及每列方块的个数。
由小方块搭成的几何体的俯视图画它的主视图和左视图方法有两种：
（１）先摆出几何体，再画主视图和左视图。
（２）先由俯视图确定主视图，左视图的列及每列方块的个数，再画出主视图、左视图
