15.4 电流的测量 课后作业2021-2022学年人教版物理九年级全一册（含答案）

15.4 电流的测量
一、单选题
1．在国际单位制中，电流的单位是（　　）
A．伏特 B．安培 C．焦耳 D．欧姆
2．如图所示，在水泵和水轮机的作用下形成的“水流”相当于电路中的（　　）
A．电源 B．电流 C．电压 D．导线
3．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．7A B．5.4A C．0.24A D．0.28A
4．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是电路的总电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
5．小雅同学在做电学实验时，不小心将电压表和电流表的位置接成如图所示的电路，如果此时将开关闭合，则（　　）
A．电流表示数几乎为0 B．电流表的示数非常大
C．电压表的示数非常大 D．小灯炮的亮度非常大
6．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小 B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路 D．电流表并联在电源两端
7．如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．false的灯丝烧断 D．false不亮
8．如图所示电路中，会烧坏电流表的错误接法是（　　）
A． B．
C． D．

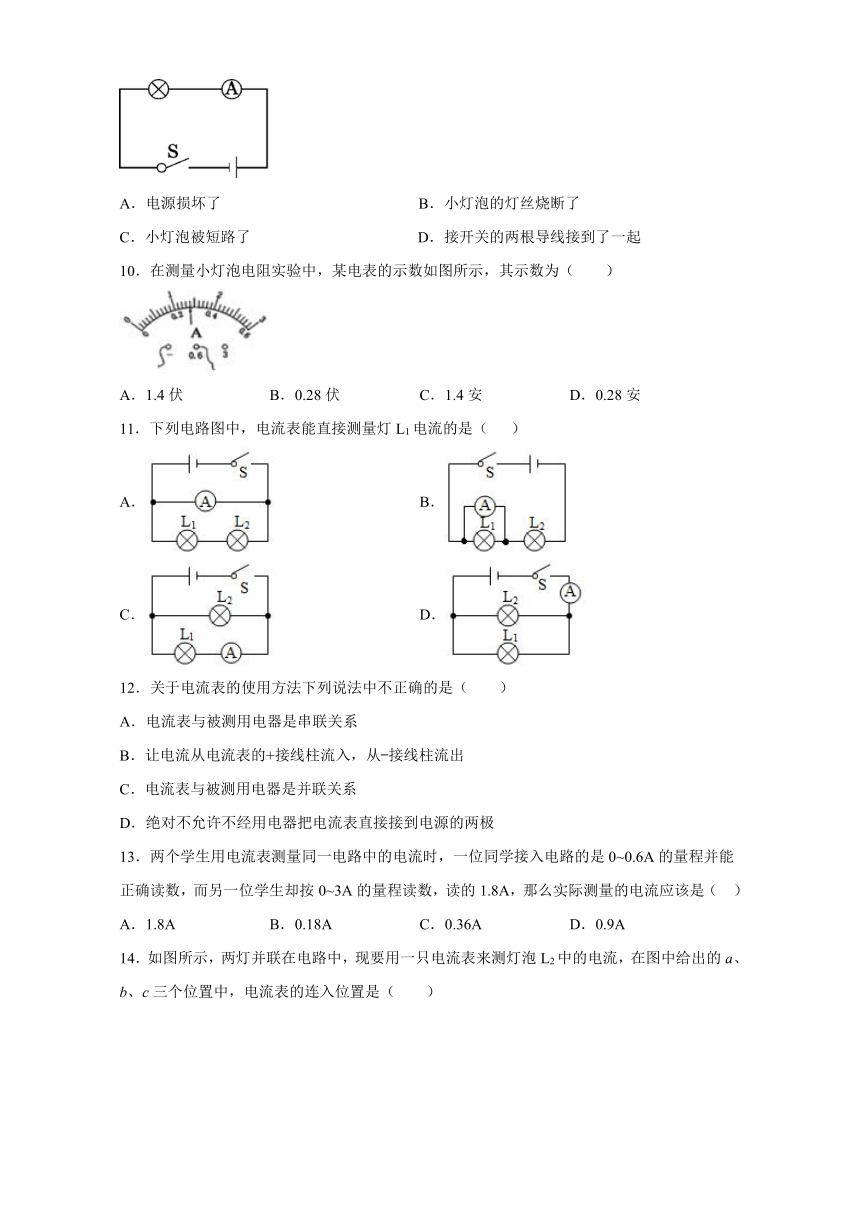

9．如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．产生这种现象的原因可能是(　　)
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
10．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（　　）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
11．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
12．关于电流表的使用方法下列说法中不正确的是（ ?）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从?接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
13．两个学生用电流表测量同一电路中的电流时，一位同学接入电路的是0~0.6A的量程并能正确读数，而另一位学生却按0~3A的量程读数，读的1.8A，那么实际测量的电流应该是（ ）
A．1.8A B．0.18A C．0.36A D．0.9A
14．如图所示，两灯并联在电路中，现要用一只电流表来测灯泡L2中的电流，在图中给出的a、b、c三个位置中，电流表的连入位置是（　　）
A．只能在电路中a点 B．能在电路中a、b点
C．能在电路中b、c点 D．a、b、c三点均可
15．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。因此，结合电路知识，在采用该电流表时，推测正确的是（　　）
A．该电流表的量程为0～75mA B．该电流表可以直接接在电源两极之间
C．该电流表可以测量大小为0.2A的电流 D．该电流表的电流应该从“-”接线柱流入
二、多选题
16．关于电流的形成,下列说法正确的是（　　）
A．正离子定向移动可形成电流 B．负离子定向移动不能形成电流
C．电子定向移动不能形成电流 D．自由电子定向移动可形成电流
17．以下对有关用电器正确工作时的电流的大小的估计正确的是
A．手电筒中的电流约200 mA B．家庭节能灯中的电流约0.1 A
C．家用电冰箱的电流约1 A D．家用空调器的电流约5 A
18．下面的做法中有可能打弯电流表指针的是（　　）
A．所测电流超过量程 B．将“+”“﹣”接线柱接反
C．试触时动作不迅捷 D．电流表没接在电路中
19．关于电流表的连接下列说法中正确的是（　　）
A．必须将电流表和被测的用电器串联
B．必须让电流从红色（或标识“+”号）接线柱流进，再从黑色（或标识“-”号）接线柱流出
C．必须正确选择电流表的量程
D．不允许把电流表直接连到电源的两极上.
20．电流表在接入电路前,通常要试触接线柱,其目的是（　　）
A．观察电流表是不是通过电流 B．检查电流表的接线柱连入电路是否正确
C．观察电流表的量程是多少 D．选择适合于被测电流的量程
三、作图题

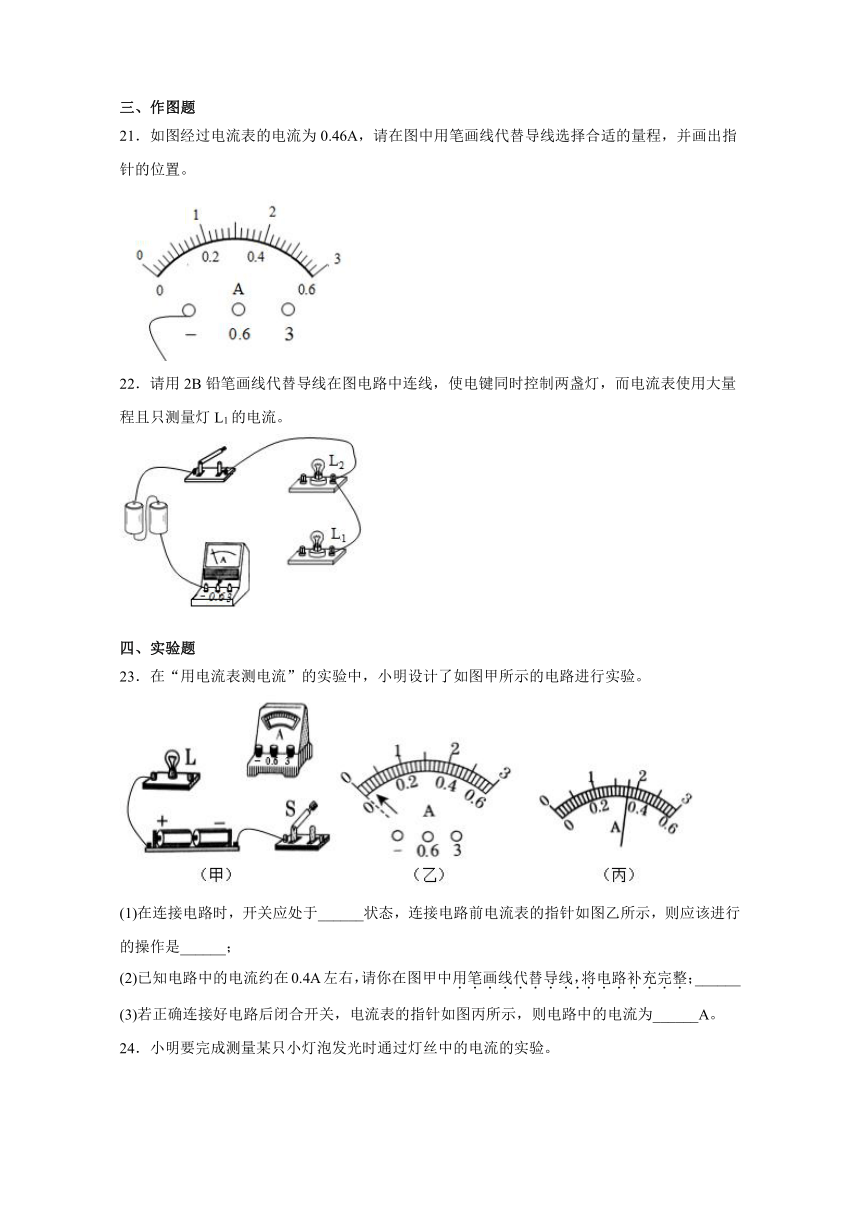

21．如图经过电流表的电流为0.46A，请在图中用笔画线代替导线选择合适的量程，并画出指针的位置。
22．请用2B铅笔画线代替导线在图电路中连线，使电键同时控制两盏灯，而电流表使用大量程且只测量灯L1的电流。
四、实验题
23．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
(1)在连接电路时，开关应处于______状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是______；
(2)已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整；______
(3)若正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为______A。
24．小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
(1)要测量小灯泡的电流，必须将电流表与小灯泡______联。
(2)小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要_______________。
(3)改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是_____(选填数字序号)。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
(4)小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为_______(选填“0~0.6A”或“0~3A”)。
25．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
（1）在方框乙中画出与甲对应的电路图。
（______）
（2）在连接路过程中，开关应该_____；为了选定电流表的量程，在无法估计算待测电流大小的情况下，应该先用电流表的_____量程试触一下，如果指针摆动过小或超过满刻度，则应换用_____量程或更大量程的电流表。
（3）如果电流表的示数如图丙所示，则电流表测出的电流是_____A；
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线。
（______）
参考答案
1．B
详解：
电流的符号为I，电流的国际单位是安培，符号是A，故ACD不符合题意，B符合题意。
故选B。
2．B
详解：
如图所示，水泵相当于电路中的电源，为水路中提供动力，水轮机相当于电路中的用电器，是由水流来推动的，阀门相当于电路中的开关，可控制水路的通断，水流相当于电流，故B符合题意，ACD不符合题意。
故选B。
3．D
详解：
由电流表的特点可知，大量程对应的刻度值是小量程的5倍，图中若按大量程读数时，其示数为1.4A，所以按小量程读数时，其示数为0.28A，故ABC错误，D正确。
故选D。
4．C
详解：
AB．由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C．由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C正确；
D．由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L1的支路中，即电流表测量的是小灯泡L1的电流，故D错误。
故选C。
5．B
详解：
如图所示，如果开关S闭合，由于电流表阻值太小，会造成电源短路，电流会非常大，而小灯泡不会发光，电压表也无示数。
故选B。
6．B
详解：
A．若电流表选择量程偏小，则指针应是向右偏转很小的角度，故A不符合题意；
B．由图知道，电流表指针左偏，且偏转角很小，说明电流是从电流表的正接线柱流出，从负接线柱流入，即正负接线柱接反了，故B符合题意；
C．若电流表所在电路出现断路，则指针不偏转，故C不符合题意；
D．若电流表并联在电源两端，则电源短路，电流表指针向右偏转，且偏转角会很大，故D不符合题意。
故选B。
7．D
详解：
如图所示，电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不会烧坏。故ABC不会发生，D会发生，
故选D。
8．A
详解：
A．如图，两灯均被短路，电流表直接接在了电源两极之间，会烧坏电流表，故A符合题意；
B．如图，两灯并联，电流表测通过L2的电流，不会烧坏电流表，故B不符合题意；
C．如图，两灯串联，电流表测电路中的电流，不会烧坏电流表，故C不符合题意；
D．如图，两灯并联，电流表测干路电流，不会烧坏电流表，故D不符合题意。
故选A。
9．C
详解：
如图连接的电路图无误，闭合开关后，小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．若电源坏了或者小灯泡灯丝断了，电流表应该没有示数，故AB不符合题意；若小灯泡短路，电流表有示数，小灯泡不亮，故C符合题意；若接开关的两根导线接到了一起，灯泡应该亮，故D不符合题意．
故选C
10．D
详解：
由图可知，表盘上标有“A”字样，这是电流表，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A。
故选D。
11．C
详解：
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
12．C
详解：
AC．电流表内阻较少，通常忽略不计，充当导线。使用时与被测用电器串联，如果并联会使用电器被短路，故A正确，不符合题意，C不正确，符合题意；
B．电流表使用时如果反接，指针会指到零刻度线左侧，会损坏电流表，所以使用要“正进负出”，故B正确，不符合题意；
D．不经用电器把电流表直接接到电源的两极，电路电流会过大，损坏电流表和电源，故D正确，不符合题意。
故选C。
13．C
详解：
一位同学接入电路的是0~0.6A的量程并能正确读数，说明电流表的实际示数不超过0.6A，而另外一位同学却按0~3A的量程读数，读的1.8A，它肯定是读错了。不管按哪个量程，电流表都被分为相同的格数，只不过每格所代表的数值不等，但那个读错的同学肯定是接入的是小量程，却按大量程读数，0~3A的?量程分度值为0.1A，所以按大量程1.8A是18个格，而0~0.6A的量程分度值为0.02A，所以相同的18格的实际值为
0.02A×18=0.36A
故选C。
14．C
详解：
根据电路图可知，两灯泡并联，a点在干路上，b点和c点为L2所在的支路上的点；要测量灯泡L2中的电流，则需使电流表与L2串联，故将电流表连入b、c点。
故选C。
15．A
详解：
AC．“表头灵敏度为75mA”是指电流表流过75毫安的电流时，指针的位置从一头移至另一头最大位置，所以该电流表的量程为0～75mA，故A正确，C错误；
B．电流表的电阻非常的小相当于导线，因此电流表不能直接接在电源的正负极之间，故C错误；
D．电流表的电流应该从“+”接线柱流入，从“-”接线柱流出，故D错误。
16．AD
详解：
根据电流是电荷的定向移动形成的，所以正离子、负离子、电子只要发生定向移动都会形成电流．
故选AD
17．ABCD
详解：
A、手电筒中的电流约0.2A=200mA左右，故A正确；
B、家庭节能灯中的电流约0.1A左右，故B正确；
C、家用电冰箱的电流约1A，故C正确；
D、家用空调的电流约5A，故D正确。
故选ABCD。
18．ABC
详解：
所测电流超过量程；将“+”“一”接线柱接反；试触时动作不迅捷都有可能打弯电流表指针．所以选ABC．
19．ABCD
详解：
根据电流表的使用规则，必须将电流表和被测的用电器串联；必须让电流从红色（或标识“+”号）接线柱流进，再从黑色（或标识“-”号）接线柱流出；必须正确选择电流表的量程；不允许把电流表直接连到电源的两极上！否则，电流表将被烧坏．
因此选项ABCD均正确为答案．
20．BD
详解：
电流表应串联在电路中测量电流，还要注意电流方向不能接错；
在不能确定电流大小时，可以用试触接线柱的方法，即瞬间接通电路再断开，根据指针偏转的情况，选择合适的量程．
故D正确，选D．
21．
详解：
电流为0.46A，所以应该选择false量程，此量程的分度值为0.02A，所以指针位置位于0.4A后第三格处，故作图如图所示：
22．
详解：
由题可知，电流表只测量灯L1的电流，灯L1和灯L2并联，开关应是干路开关，电流表与L1串联，电流表使用大量程，如图所示：
23．断开 调零 0.36
详解：
(1)[1][2]在连接电路时，为保护电路安全，开关应处于断开状态，连接电路前电流表的指针如图乙所示，电路中无电流，电流表指针不在零刻度线上，则应该进行的操作是对电流表调零。
(2)[3]已知电路中的电流约在0.4A左右，电流表接入小量程，电流表应串联在电路中，根据电流流向正确接入电流表的正负极，电路补充完整后如图所示：
。
(3)[4]若正确连接好电路后闭合开关，电流表的指针如图丙所示，分度值为0.02A，则电路中的电流为0.36A。
24．串 断开开关 ③ 0~0.6A
详解：
(1)[1]电流表在使用过程中应与用电器小灯泡串联。
(2)[2]刚接好最后一根导线，电流表的指针就发生了偏转，说明连接电路时未断开开关，导致电路直接接通。
(3)[3]闭合开关，又发现电流表指针向左偏转，说明电流负进正出，电流表正负接线柱接反。
(4)[4]使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，电流表指针偏转过小，选择的量程太大，此时应选择0~0.6A小量程再次测量。
25． 闭合 大 较小 1.4
详解：
(1)[1]观察电路可知，L1与电流表串联后再与L2并联，开关在干路上，如下图：
(2)[2]在连接电路过程中，开关应该断开；
[3]为了选定电流表的量程，在无法估计待测电流大小的况下，应该先用电流表的大量程试触一下；
[4]如果指针摆动角度过小或超过满刻度，则应换用较小或更大量程的电流表。
(3)[5]电流表使用了0~3A的量程，分度值为0.1A，指针指在了一大格又四小格位置上，则读数为1.4A。
(4)[6]把电流表接在干路上，L2右边线的右端改接A表负接线柱上，如下图所示：
