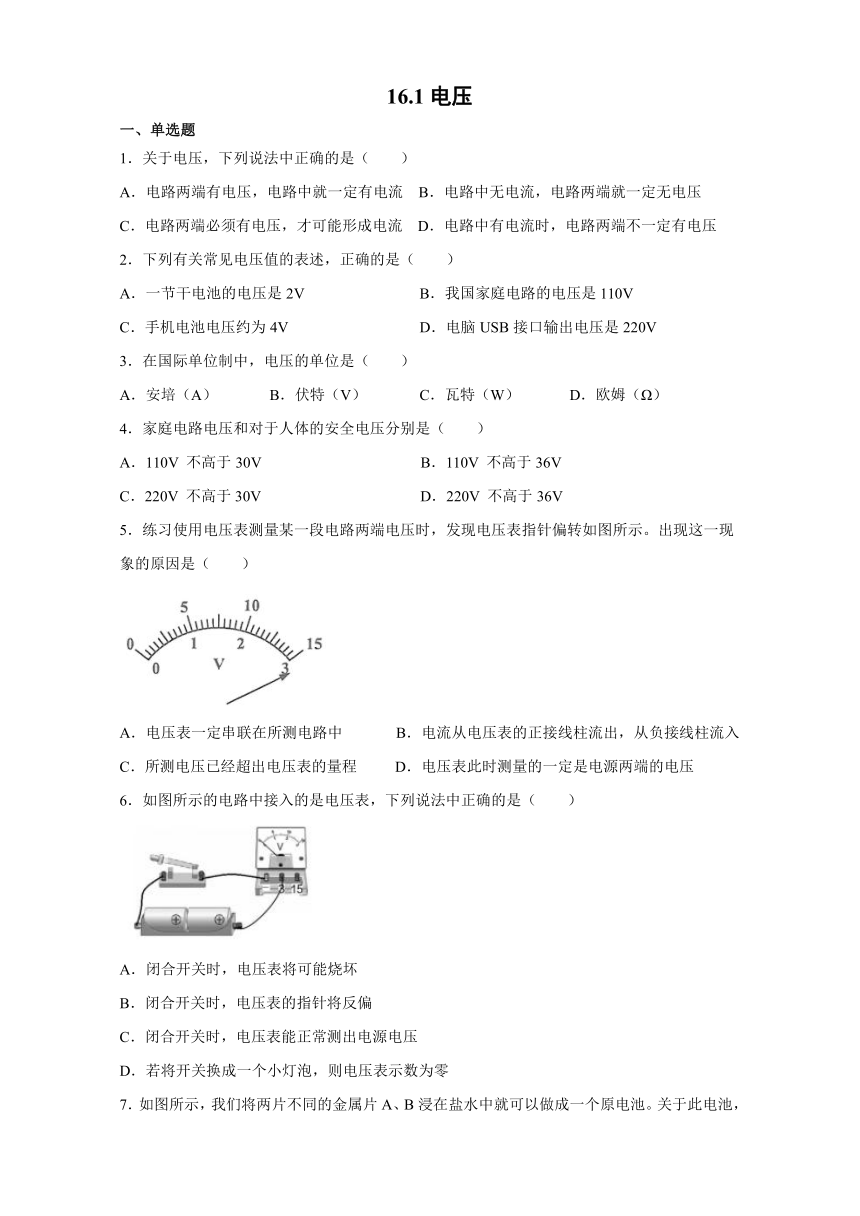

16.1电压 课后培优练习2021-2022学年人教版物理九年级全一册（含答案）

122174001234440016.1电压
一、单选题
1．关于电压，下列说法中正确的是（ ）
A．电路两端有电压，电路中就一定有电流 B．电路中无电流，电路两端就一定无电压
C．电路两端必须有电压，才可能形成电流 D．电路中有电流时，电路两端不一定有电压
2．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V B．我国家庭电路的电压是110V
C．手机电池电压约为4V D．电脑USB接口输出电压是220V
3．在国际单位制中，电压的单位是（　　）
A．安培（A） B．伏特（V） C．瓦特（W） D．欧姆（Ω）
4．家庭电路电压和对于人体的安全电压分别是（　　）
A．110V 不高于30V B．110V 不高于36V
C．220V 不高于30V D．220V 不高于36V
5．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。出现这一现象的原因是（　　）
A．电压表一定串联在所测电路中 B．电流从电压表的正接线柱流出，从负接线柱流入
C．所测电压已经超出电压表的量程 D．电压表此时测量的一定是电源两端的电压
6．如图所示的电路中接入的是电压表，下列说法中正确的是（　　）
A．闭合开关时，电压表将可能烧坏
B．闭合开关时，电压表的指针将反偏
C．闭合开关时，电压表能正常测出电源电压
D．若将开关换成一个小灯泡，则电压表示数为零

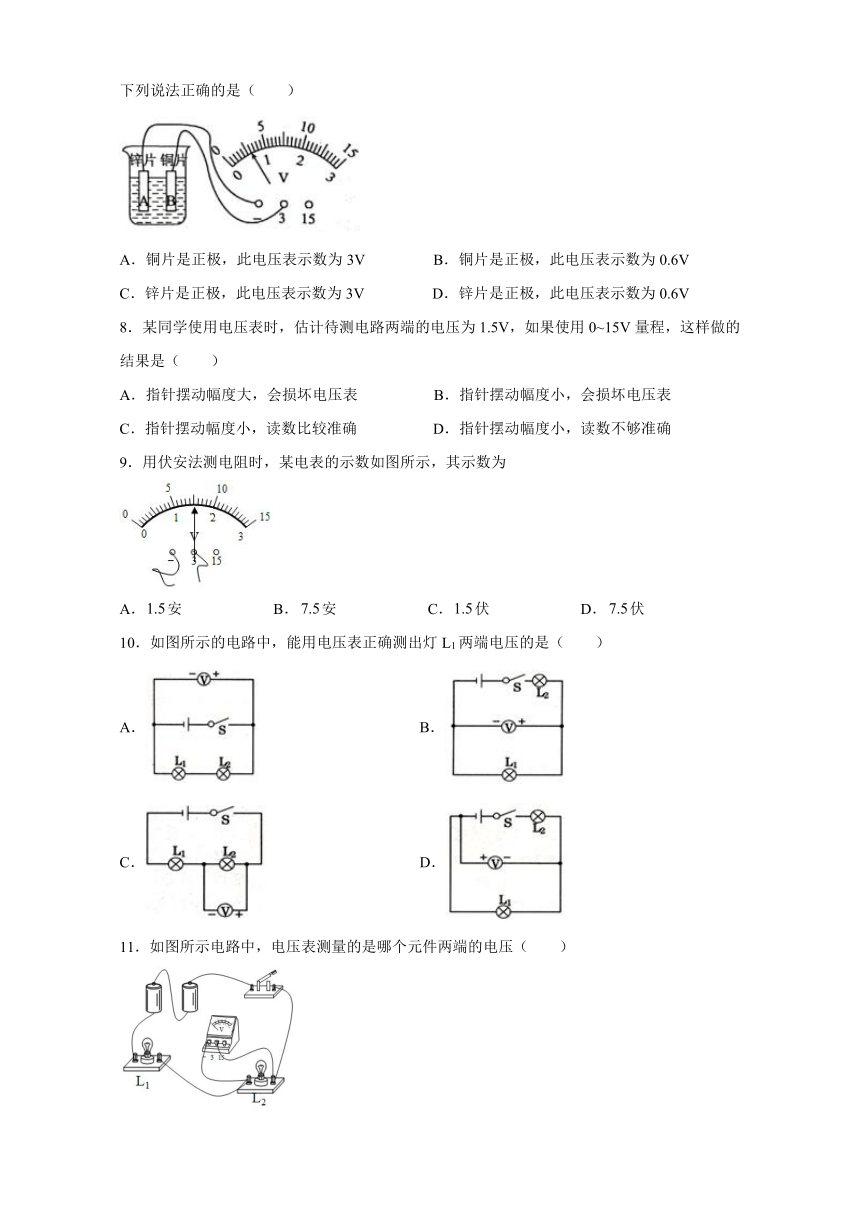

7．如图所示，我们将两片不同的金属片A、B浸在盐水中就可以做成一个原电池。关于此电池，下列说法正确的是（　　）
A．铜片是正极，此电压表示数为3V B．铜片是正极，此电压表示数为0.6V
C．锌片是正极，此电压表示数为3V D．锌片是正极，此电压表示数为0.6V
8．某同学使用电压表时，估计待测电路两端的电压为1.5V，如果使用0~15V量程，这样做的结果是（　　）
A．指针摆动幅度大，会损坏电压表 B．指针摆动幅度小，会损坏电压表
C．指针摆动幅度小，读数比较准确 D．指针摆动幅度小，读数不够准确
9．用伏安法测电阻时，某电表的示数如图所示，其示数为
A．false安 B．false安 C．false伏 D．false伏
10．如图所示的电路中，能用电压表正确测出灯L1两端电压的是（　　）
A． B．
C． D．
11．如图所示电路中，电压表测量的是哪个元件两端的电压（　　）

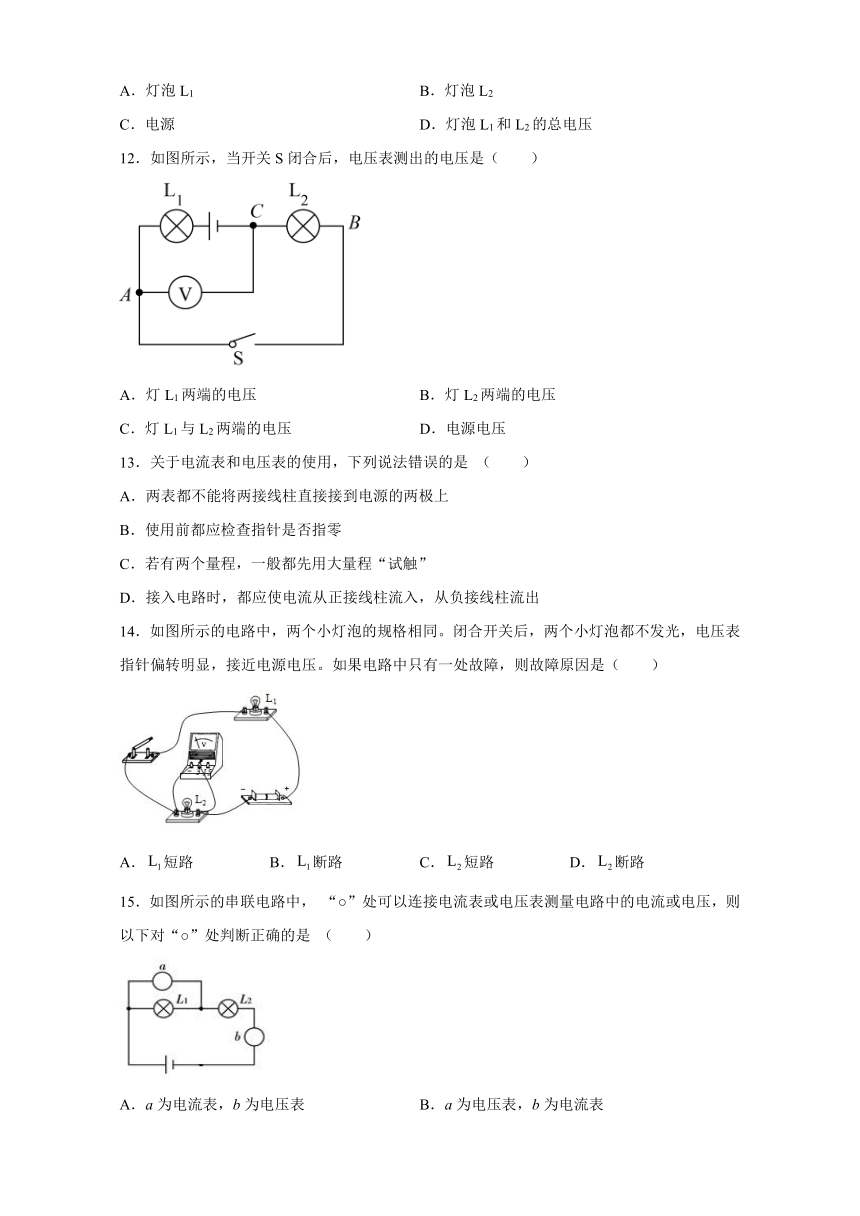

A．灯泡L1 B．灯泡L2
C．电源 D．灯泡L1和L2的总电压
12．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
13．关于电流表和电压表的使用，下列说法错误的是 （　　）
A．两表都不能将两接线柱直接接到电源的两极上
B．使用前都应检查指针是否指零
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
14．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，两个小灯泡都不发光，电压表指针偏转明显，接近电源电压。如果电路中只有一处故障，则故障原因是（　　）
A．false短路 B．false断路 C．false短路 D．false断路
15．如图所示的串联电路中， “○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是 （　　）
A．a为电流表，b为电压表 B．a为电压表，b为电流表

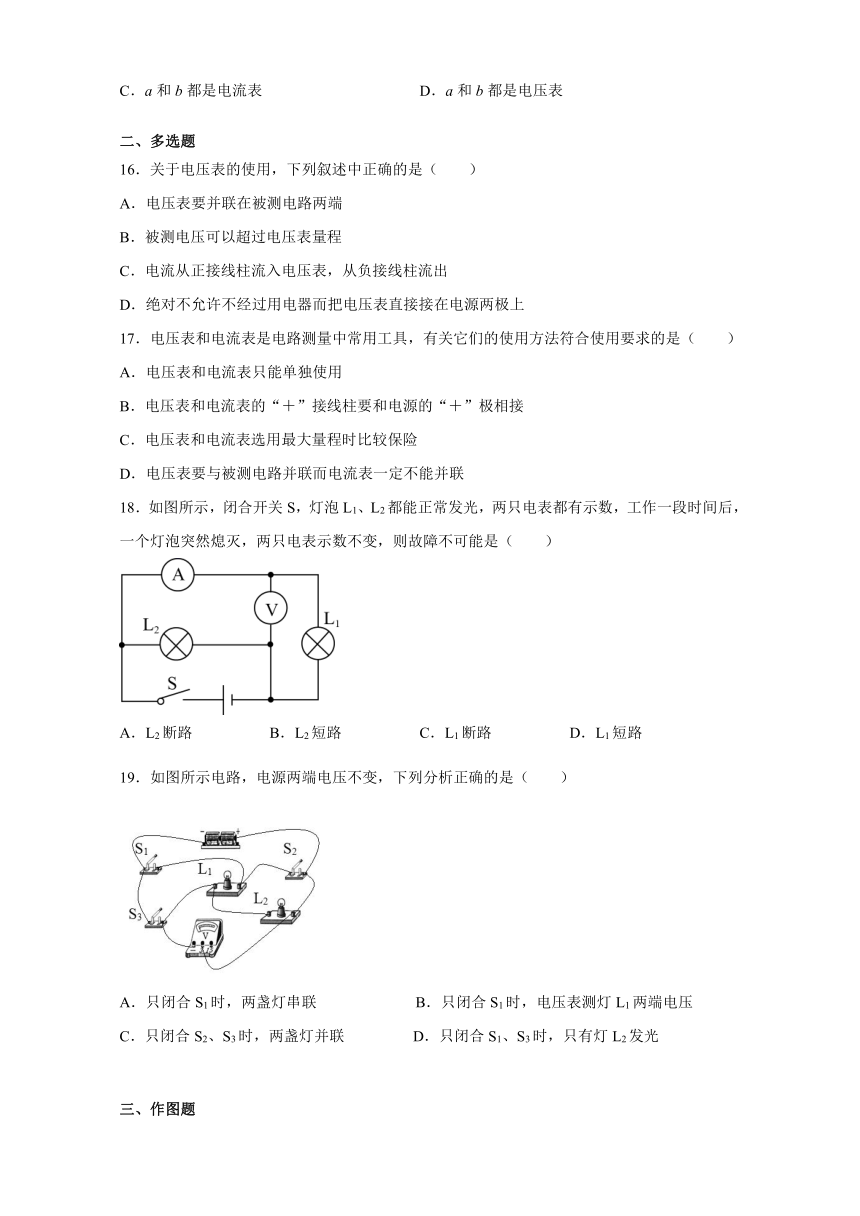

C．a和b都是电流表 D．a和b都是电压表
二、多选题
16．关于电压表的使用，下列叙述中正确的是（ ）
A．电压表要并联在被测电路两端
B．被测电压可以超过电压表量程
C．电流从正接线柱流入电压表，从负接线柱流出
D．绝对不允许不经过用电器而把电压表直接接在电源两极上
17．电压表和电流表是电路测量中常用工具，有关它们的使用方法符合使用要求的是（　　）
A．电压表和电流表只能单独使用
B．电压表和电流表的“＋”接线柱要和电源的“＋”极相接
C．电压表和电流表选用最大量程时比较保险
D．电压表要与被测电路并联而电流表一定不能并联
18．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，一个灯泡突然熄灭，两只电表示数不变，则故障不可能是（　　）
A．L2断路 B．L2短路 C．L1断路 D．L1短路
19．如图所示电路，电源两端电压不变，下列分析正确的是（　　）
A．只闭合S1时，两盏灯串联 B．只闭合S1时，电压表测灯L1两端电压
C．只闭合S2、S3时，两盏灯并联 D．只闭合S1、S3时，只有灯L2发光
三、作图题

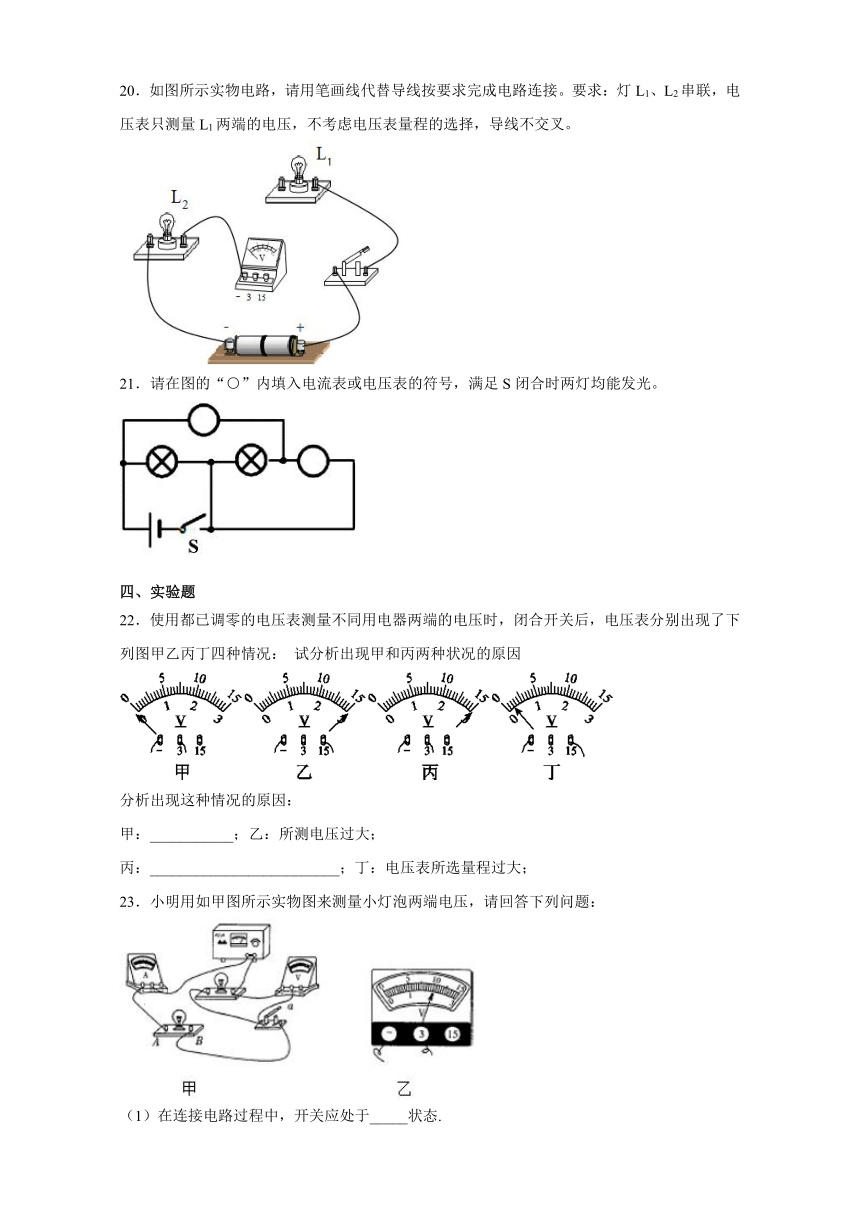

20．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
21．请在图的“○”内填入电流表或电压表的符号，满足S闭合时两灯均能发光。
四、实验题
22．使用都已调零的电压表测量不同用电器两端的电压时，闭合开关后，电压表分别出现了下列图甲乙丙丁四种情况： 试分析出现甲和丙两种状况的原因
分析出现这种情况的原因：
甲：___________；乙：所测电压过大；
丙：_________________________；丁：电压表所选量程过大；
23．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于_____状态.
（2）若要测量两个小灯泡的总电压，则可以将甲图中的导线a接开关的一端改接至_____（填“A”或“B”）端，可以判断此时电源电压不高于_____V.
（3）乙图电压表的读数为_____V.
24．物理课后，小明将一块铜片和一块锌片插入不同的水果，做成了“水果电池”。他找来了电压表，连成了如图所示的电路，并保持两块极板之间的距离、极板与水果的接触面积不变，测量出下列数据：
水果种类
苹果
果
萝
橙子
水果电池电压U/V
0.55
0.40
0.50
0.70
(1)分析测量数据可知，水果电池电压与______有关；
(2)若研究水果电池电压与极板跟水果接触面积之间的关系，应控制______不变；
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是______。
参考答案
1．C
详解：
A．电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；
B．如果电路不闭合，电路中有电压，电路中没有电流，故B错误；
C．电路两端必须有电压，才可能形成电流，故C正确；
D．有电压且电路闭合，才会有电流，故D错误；
2．C
详解：
A．一节干电池的电压是1.5V，故A错误；
B．我国家庭电路的电压是220V，故B错误；
C．手机电池电压约为3.7V~4.2V，故C正确；
D．电脑USB接口输出电压约为5V，故D错误。
故选C。
3．B
详解：
在国际单位制中，安培（A）是电流的主单位，
伏特（V）是电压的主单位，
瓦特（W）是功率的主单位；欧姆（Ω）是电阻的主单位；
故选：B。
4．D
详解：
家庭电路的电压是220V，对人体安全的电压是不高于36V.
故选D.
5．C
详解：
电压表要并联在电路中，用电压表测量某电路两端电压时，发现指针超出电压表的量程，说明电压表所选的量程太小了，故C正确。
故选C。
6．C
详解：
ABC．由图可知：电源为两节干电池组成，则电源电压为3V，电压表的量程为0～3V，
根据干电池的正负极可知：闭合开关后，电流从电压表的“+”接线柱流入，从“﹣”接线柱流出，所以符合电压表的使用规则；故闭合开关时，电压表能正常测出电源电压，故AB错误，C正确；
D．若将开关换成一个小灯泡，则电压表与灯泡串联在电源的两端，由于电压表相当于开路，则灯泡不亮，但电压表的正负接线柱通过灯泡与电源的正负两级相连，所以电压表测量电源电压，示数为3V，故D错误。
7．B
详解：
图中电压表指针正向偏转，则连接电压表正接线柱的是电池的正极，即铜片是电池的正极；电压表选用的是小量程，分度值为0.1V，示数为0.6V，故B正确。
故选B。
8．D
详解：
若用0~15V量程测约1.5V的电压，会导致电压表指针偏转角度太小．另外0~15V量程的分度值过大，精确度不高，读数不够准确．故D符合题意．
9．C
详解：
由图可知，表盘上标有单位“V”，是电压表，选用的量程为0～3V，分度值为0.1V，示数为1.5V．
10．B
详解：
A. 由图可知，电压表测的是两灯串联的总电压，或电源电压，故A错误．
B. 由图可知，电压表接到了L1的两端，且正负接线柱正确，故B正确．
C. 由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D. 由图可知，电压表与L1并联，正负接线柱接反了，故D错误．
故选B．
11．B
详解：
电压表使用时，并联接入电路，由图可知，灯泡L1、L2串联，电压表与L2并联，所以电压表测量灯泡L2两端电压。
故选B。
12．B
详解：
从电路图中可以看出，电压表并联在R2两端，因此当开关S闭合后，电压表测量R2两端的电压。
故选B。
13．A
详解：
A．电流表的内阻非常小，直接接在电源两端，会损坏电流表，而电压表的内阻非常大，可直接接在电源两端，测量电源的电压，故A错误，符合题意；
B．使用前，电流表和电压表都得调零，要不会影响读数，故B正确，不符合题意；
C．在测量之前，先用试触法选定量程，而试触时先用大量程，如果指针偏转太小，则选用小量程，若用小量程试触，有可能会损坏电表，故C正确，不符合题意；
D．两种电表在接入电路时，都应让电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。
故选A。
14．D
详解：
由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流。
A．L1短路，L2发光，电压表测L2两端的电压，故A不符合题意；
B．L1断路，电路断路，L1与L2不发光，电压表没有示数，故B不符合题意；
C．L2短路，L1发光，电压表被短路，电压表的示数为零，故C不符合题意；
D．L2断路，电路断路，L1与L2不发光，电压表串联在电路中，电压表接近电源电压，故D符合题意。
故选D。
15．B
详解：
电流表要和被测用电器串联，电压表和被测用电器并联，由图可知，a电表和灯L1并联，所以是电压表，b表串联在电路中，所以是电流表。
故选B。
16．AC
详解：
A．电压表测量电压时，必须与被测电路并联，故A正确；
B．被测电压不能超过电压表的量程，故B错误；
C．电压表接入电路时，注意电流必须从“+”接线柱流入，“﹣”接线柱流出，故C正确；
D．电压表可以用来直接测量电源电压，故D错误。
故选AC。
17．BD
详解：
A．电压表和电流表可以在电路中同时使用，故A不符合题意；
B．电压表和电流表在使用时都要求电流从正接线柱流入，负接线柱流出，电压表和电流表的“＋”接线柱要和电源的“＋”极相接，故B符合题意；
C．电路中电压、电流较小时，电压表和电流表选用最大量程读数误差较大，应选用小量程，故C不符合题意；
D．测量电压、电流时，电压表要与被测电路并联，电流表要与被测电路串联，故D符合题意。
故选BD。
18．BCD
详解：
由图可知，两个灯泡并联，电流表测量通过L1的电流，电压表测量电源电压。
A．如果L2断路，L2灯泡不亮，L1灯泡亮，电流表测量通过L1的电流，电压表测量电源电压，两只电表示数不变，故A可能，不符合题意；
BD．如果L2或L1短路，两灯泡都不亮，电源会被烧坏，故BD不可能，符合题意；
C．如果L1断路，电流表相应断路无示数，而电压表能够测量电源电压有示数，故C不可能，符合题意。
故选BCD。
19．ACD
详解：
AB．只闭合S1时，两盏灯串联，电压表测L2电压，故A正确，B错误；
C．只闭合S2、S3时，两盏灯并联，S2控制L1，S3控制干路，故C正确；
D．只闭合S1、S3时，L1被S3短路，只有灯L2发光，故D正确。
故选ACD。
20．
详解：
由题意知，灯L1、L2串联，所以将灯L1、L2首尾连接，电压表测灯L1两端的电压,所以电压表与L1并联，电路连接如图所示：
。
21．
详解：
根据电路图可知，要使两灯均能发光，则两灯泡必须并联连接，故上方的电表为电流表，右侧为电压表，如图所示：
22．正负接线柱接反了 量程选择太小了
详解：
[1]由甲图可知，指针反转，说明正负接线柱接反了；
[2]由丙图可知，指针偏转角度已超过最大值，说明量程选择太小了，所测电压超过了电压表的量程。
23．断开 A 3 2
详解：
(1)[1]为保护电路在连接电路过程中，开关应处于断开状态；
(2)[2]若要测量两个小灯泡的总电压即电源定压可以将甲图中的导线a接开关的一端改接至A位置；
[3]由图像可知电压表选择量成为0-3V，故电源电压应不高于3V；
(3)[4]由图像可知电压表选择量成为0-3V，电压表的读数为2V．
24．水果种类 水果的种类、两块极板之间的距离 水果电池电压与两块极板之间距离的关系
详解：
(1)[1]分析数据可以看出：在两块极板之间的距离、极板与水果的接触面积不变时，水果的种类不同，电压值也不同，因此水果电池的电压与水果的种类有关。
(2)[2]若研究水果电池电压与极板跟水果接触面积之间的关系，应根据控制变量法控制水果的种类、两块极板之间的距离不变。
(3)[3]表格中的数据是在保持两块极板之间的距离、极板与水果的接触面积不变的前提下记录的，因此还可以研究果电池电压与两块极板之间距离的关系。
