15.2 探究家庭电路中电流过大的原因 ——2021-2022学年物理鲁科版（五四制）九年级上册同步课时作业
1.关于家庭电路和安全用电的说法中正确的是( )
A.电路中出现“跳闸”现象，一定是过载引起的
B.正常使用试电笔检测线路时，氖管一定发光
C.正常使用试电笔检测线路时，一定没有电流通过人体
D.控制电灯的开关一定要接在火线和灯泡之间
2.炎热的夏天，小明家来了许多客人.当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是( )
A.电路中用电器的总电功率过大 B.第三个空调的电路断路了
C.灯泡的灯丝烧断了 D.开关接触不良
3.用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些．这是因为，在用电高峰时( )
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
4.关于安全用电，下列说法错误的是( )
A.家庭电路中空气开关跳闸，一定是由于电路短路引起的
B.发现家用电器或电线着火时，应先切断电源再救火
C.用试电笔辨别火线与零线时，手要接触笔尾金属体
D.油罐车的尾部装有铁链，是为了将油与油罐摩擦产生的静电导走
5.同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可以替代闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )
A．不大于220 W B．不大于1 200 W C．不大于2.2 kW D．不大于1 000 W

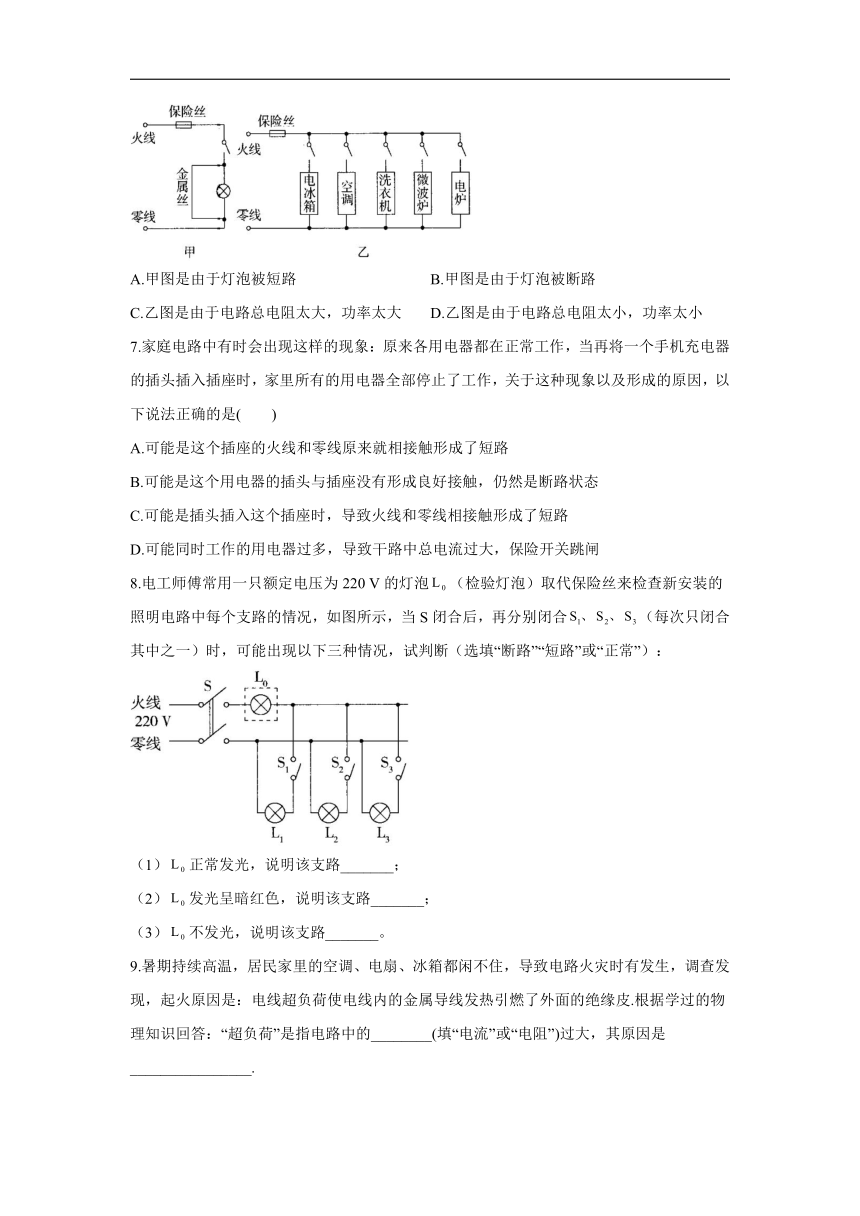

6.如图所示的甲、乙两个电路，闭合开关后都会使保险丝熔断。关于保险丝熔断的原因，下列说法正确的是( )
A.甲图是由于灯泡被短路 B.甲图是由于灯泡被断路
C.乙图是由于电路总电阻太大，功率太大 D.乙图是由于电路总电阻太小，功率太小
7.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是( )
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
8.电工师傅常用一只额定电压为220 V的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合（每次只闭合其中之一）时，可能出现以下三种情况，试判断（选填“断路”“短路”或“正常”）：
（1）正常发光，说明该支路_______；
（2）发光呈暗红色，说明该支路_______；
（3）不发光，说明该支路_______。
9.暑期持续高温，居民家里的空调、电扇、冰箱都闲不住，导致电路火灾时有发生，调查发现，起火原因是：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：“超负荷”是指电路中的________(填“电流”或“电阻”)过大，其原因是________________.
10.如图所示，人们日常生活和工作中经常使用的一种插线板。
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理。
（2）现在市场上有一些劣质插线板,经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患
答案以及解析
1.答案：D
解析：电路中出现“跳闸”现象，可能是过载或短路引起的，故A错误；正常使用试电笔检测线路时，若试电笔接触的是火线，则氖管发光，若试电笔接触的是零线，则氖管不发光，故B错误；正常使用试电笔检测线路，氖管发光时，有电流通过人体，但电流很小，故C错误；从安全用电的角度分析，控制电灯的开关应该接在火线与灯泡之间，故D正确。
2.答案：A
解析：由于空调机的电功率较大，当把第二台空调机接入电路中时，电路中至少已接入两台空调机，电路中的电流过大，保险丝迅速发热熔断，因此导致保险丝熔断的原因是电路中用电器的总功率过大.故选A.
3.答案：C
4.答案：A
解析：家庭电路中空气开关跳闸是因为电流过大，可能是电路短路引起的，也可能是用电器的总功率过大引起的，故A错误。
5.答案：C
6.答案：A
解析：甲图中，闭合开关，造成电路短路，保险丝烧断，故A正确、B不正确；乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大，由公式知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故C、D错误。
7.答案：C
解析：A.如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；
B.若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；
C.若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；
D.手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确.
8.答案：（1）短路
（2）正常
（3）断路
解析：（1）正常发光，说明检验灯泡得到了220 V的电压，该支路发生了短路。
（2）发光呈暗红色，说明检验灯泡得到的电压小于220 V，该支路正常。
（3）不亮，说明该支路不能形成通路，发生了断路。
9.答案：电流；用电器总功率过大
解析：由题意可知，所谓超负荷是指导线过载，即用电器过多，功率过大，则由得，电流过大.电线发热的原因由焦耳定律解释,即根据，由于电流过大、时间过长，导致电线发热过多，从而引发火灾.
10.答案：（1）插线板一般不能同时接用多个大功率用电器，是因为当同时接用多个大功率用电器时通过插线板的电流增大，容易引起火灾;
（2）现在市场上有一些劣质插线板,经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。因导体电阻与导体的横截面积有关，在其他条件不变时，导体越细电阻越大，在电流不变时，根据焦耳定律，可知：电阻越大单位时间放出热量越多，容易引发火灾，造成不安全因素。
