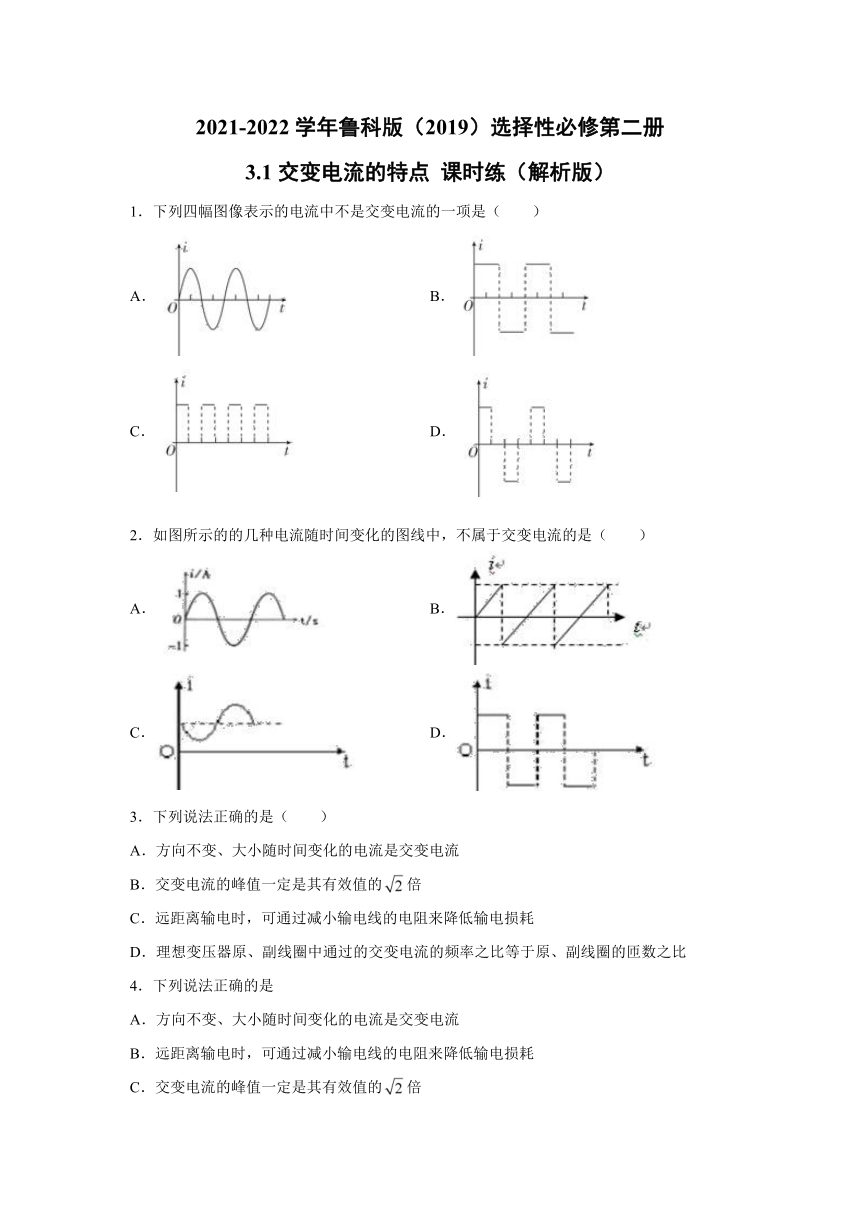

2021-2022学年鲁科版（2019）选择性必修第二册
3.1交变电流的特点 课时练（解析版）
1．下列四幅图像表示的电流中不是交变电流的一项是（ ）
A． B．
C． D．
2．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（ ）
A． B．
C． D．
3．下列说法正确的是（ ）
A．方向不变、大小随时间变化的电流是交变电流
B．交变电流的峰值一定是其有效值的倍
C．远距离输电时，可通过减小输电线的电阻来降低输电损耗
D．理想变压器原、副线圈中通过的交变电流的频率之比等于原、副线圈的匝数之比
4．下列说法正确的是
A．方向不变、大小随时间变化的电流是交变电流
B．远距离输电时，可通过减小输电线的电阻来降低输电损耗
C．交变电流的峰值一定是其有效值的倍
D．理想变压器原、副线圈中通过的交变电流的频率之比等于原、副线圈的匝数之比
5．由i-t图可知，属于交流电的是
A． B．
C． D．
6．如图所示，属于交流电的是( )
A． B．
C． D．
7．对于如图所示的电流I随时间t作周期性变化的图象，下列说法中正确的是( )
A．电流大小变化，方向不变，是直流电
B．电流大小、方向都变化，是交流电
C．电流最大值为0.2 A，周期为0.01 s
D．电流大小变化，方向不变，不是直流电，是交流电
8．甲、乙图分别表示两种电压的波形，其中甲图所示的电压按正弦规律变化．下列说法正 确的是
A．甲图表示交流电，乙图表示直流电
B．甲图电压的有效值为220 V,乙图电压的有效值小于220 V
C．乙图电压的瞬时值表达式为

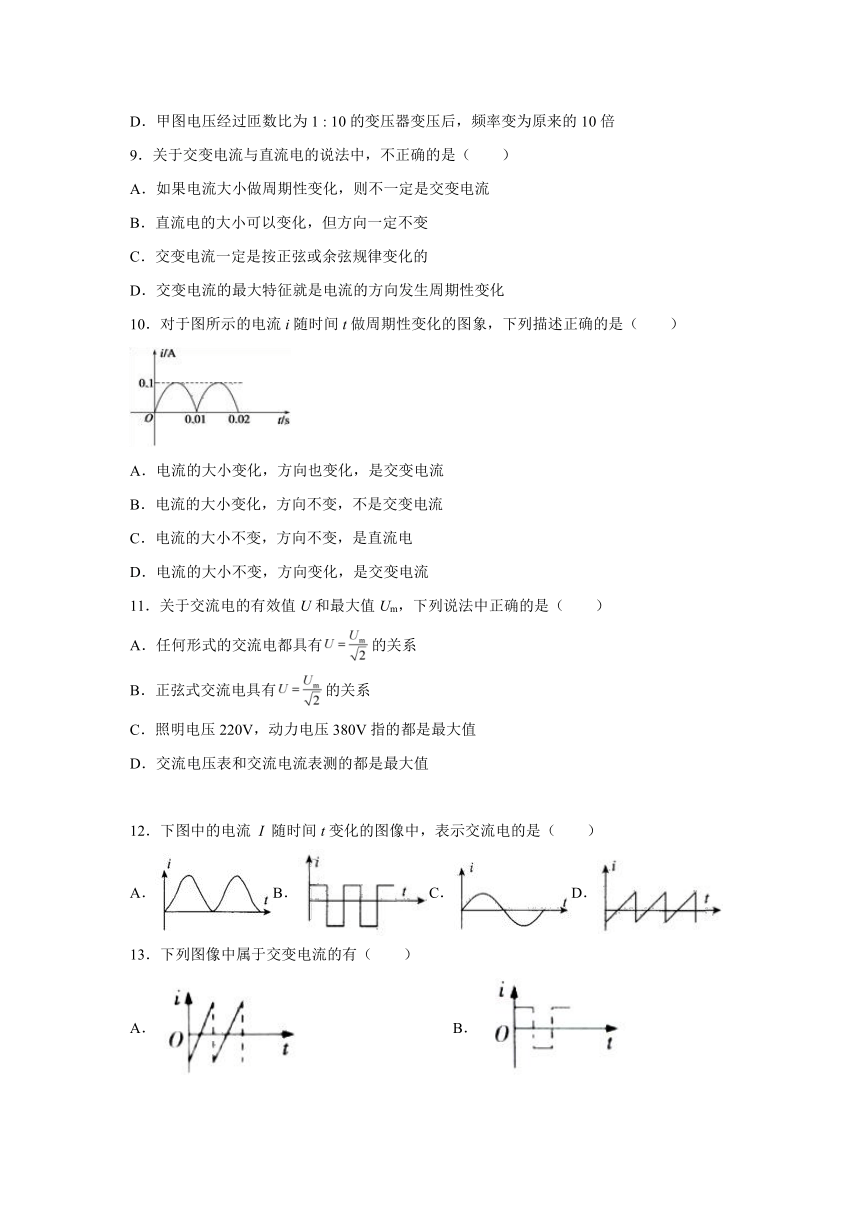

D．甲图电压经过匝数比为1 : 10的变压器变压后，频率变为原来的10倍
9．关于交变电流与直流电的说法中，不正确的是（ ）
A．如果电流大小做周期性变化，则不一定是交变电流
B．直流电的大小可以变化，但方向一定不变
C．交变电流一定是按正弦或余弦规律变化的
D．交变电流的最大特征就是电流的方向发生周期性变化
10．对于图所示的电流i随时间t做周期性变化的图象，下列描述正确的是（ ）
A．电流的大小变化，方向也变化，是交变电流
B．电流的大小变化，方向不变，不是交变电流
C．电流的大小不变，方向不变，是直流电
D．电流的大小不变，方向变化，是交变电流
11．关于交流电的有效值U和最大值Um，下列说法中正确的是（ ）
A．任何形式的交流电都具有的关系
B．正弦式交流电具有的关系
C．照明电压220V，动力电压380V指的都是最大值
D．交流电压表和交流电流表测的都是最大值
12．下图中的电流 I 随时间t变化的图像中，表示交流电的是（ ）
A．B．C．D．
13．下列图像中属于交变电流的有（ ）
A． B．
C． D．
14．如图所示的4种电流随时间变化的图中，属于交变电流的有（ ）
A．B．C．D．
15．直流：_________不随时间变化的电流称为直流。
16．一个标有“220V 60W的灯泡能接220V的交流电源上吗?一个耐压值为220V的电容呢?为什么?
参考答案
1．C
【详解】
由图像可知，电流方向不变而大小做周期性变化，属于直流电，因此ABD属于交变电流，C不属于交变电流，故ABD错误，C正确。
故选C。
2．C
【详解】
直流电是指电流的方向不发生变化的电流，其大小可以变化，交流电是指电流的方向发生变化的电流，但是它的电流的大小可以不变，故ABD属于交流电，C属于直流电。
本题选不属于交变电流的，故选C。
3．C
【详解】
A．方向不变、大小随时间变化的电流是直流电，故A错误；
B．只有正弦式交流电的峰值是其有效值的倍，其它交变电流不一定是这个比值，故B错误；
C．远距离输电，输送电流大小一定时，根据可知通过减小输电线的电阻可以降低输电损耗，故C正确；
D．理想变压器工作原理是互感现象，可以改变电压、电流，但是不能改变功率和频率，所以原、副线圈中通过的交变电流的频率相等，故D错误。
故选C。
4．B
【详解】
A．交变电流的大小和方向都随时间变化．故A 不符合题意．
B．远距离输电时，可通过减小输电线的电阻来降低输电损耗．故B符合题意．
C．正弦式交变电流的峰值是其有效值的倍．故C不符合题意．
D．理想变压器不能改变交变电流的频率．故D不符合题意．
5．B
【详解】
交流电是指电流的方向发生变化的电流，它的电流的大小可以不变，也可以变化，故选B．
6．C
【详解】
交流电是指电流的大小和方向均随时间做周期性变化的电流；由图可知，符合条件的只有C；故选C．
7．A
【详解】
由图象可知：电流的大小变化，方向始终不发生变化，所以是直流电，电流最大值为0.2A，周期为0.02s，A正确．
8．B
【详解】
由于两图中表示的电流方向都随时间变化，因此都为交流电，故A错误；B、由于对应相同时刻，图甲电压比图乙电压大，根据有效值的定义可知，图甲有效值要比图乙有效值大，图甲是正弦式交流电，所以有效值，故乙小于220V，则B正确；C、图乙不是正弦式交流电，所以表达式不是正弦函数，故C错误；理想变压器变压后，频率不发生变化，故D错误．
9．C
【详解】
A．如果只有电流做周期性变化而电流方向不变，则为直流电；故A正确；
B．直流电的大小可以变化，但方向一定不变；故B正确；
C．只要电流的方向发生变化，则就是交流电，不一定是按正弦或余弦规律变化的；故C错误；
D．交流电的最大特征是交流的方向发生周期性变化；故D正确；
本题选错误的，故选C。
10．B
【详解】
交流电是指大小和方向随时间做周期性的变化，而直流是方向不变，大小可变也可不变，当大小和方向都不变的电流为恒定直流。由图象可知，电流的方向不变，而大小作周期性变化，所以不是交流，而是直流，但不是恒定直流。
故选B。
11．B
【详解】
AB．只有正弦交流电的有效值U和最大值Um之间具有的关系，对于其他交流电的有效值根据通过相等的电阻在相等的时间内产生的热量相等原理计算，A错误，B正确；
CD．交流电表的示数为有效值，照明电压220V，动力电压380V都是指的是有效值，C错误，D错误。
故选B。
12．BCD
【详解】
交流电是指电流的方向发生变化的电流，电流的大小是否变化对其没有影响，电流的方向变化的是BCD，故BCD是交流电，A是直流电。
故选BCD。
13．ABC
【详解】
判断电流是交流还是直流，就看方向是否随时间周期性变化；
ABC．ABC中的方向均发生周期性变化，故它们属于交变电流，ABC正确；
D．选项D中，尽管电流大小随时间变化，但因其方向不变，所以是直流，故D错误；
故选ABC。
14．CD
【详解】
A．电流数值总为正，表示电流方向不变，是直流，故A不符合题意；
B．图象虽为正弦，但由于电流总是正值，表示电流方向不变，电流大小随时间变化，也是直流，故B不符合题意；
CD．电流强度和方向都随时间做周期性变化，是交变电流，故CD符合题意。
故选CD。
15．方向
【详解】
略
16．见解析
【详解】
一个标有“220V 60W的灯泡，额定电压有效值为220V，则能接220V的交流电源上；因交流电的最大值为311V，则耐压值为220V的电容不能接到该电源上。
