15.2 电流和电路 练习 2021-2022学年人教版物理九年级 优生辅导 （含答案）

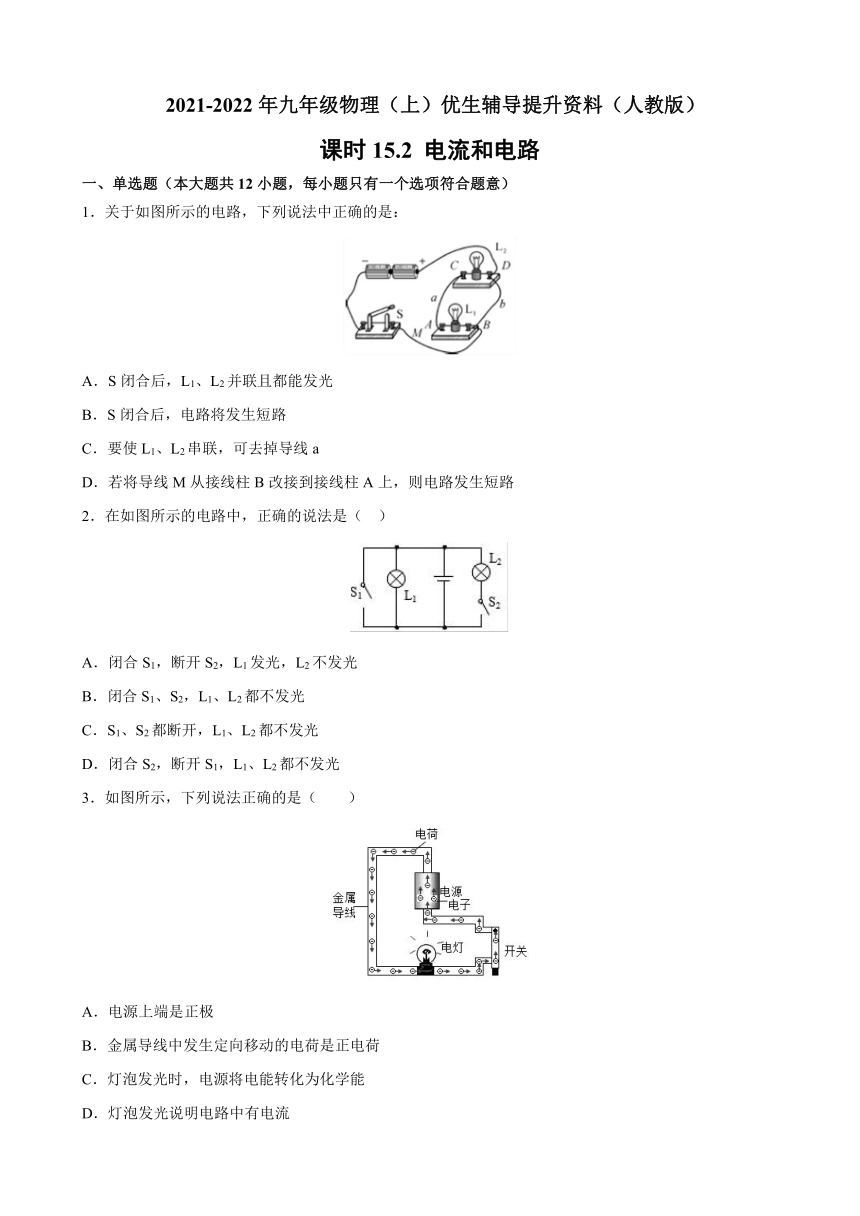

2021-2022年九年级物理（上）优生辅导提升资料（人教版）
课时15.2 电流和电路
一、单选题（本大题共12小题，每小题只有一个选项符合题意）
1．关于如图所示的电路，下列说法中正确的是：
A．S闭合后，L1、L2并联且都能发光
B．S闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线a
D．若将导线M从接线柱B改接到接线柱A上，则电路发生短路
2．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都不发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都不发光
3．如图所示，下列说法正确的是（　　）
A．电源上端是正极
B．金属导线中发生定向移动的电荷是正电荷
C．灯泡发光时，电源将电能转化为化学能
D．灯泡发光说明电路中有电流

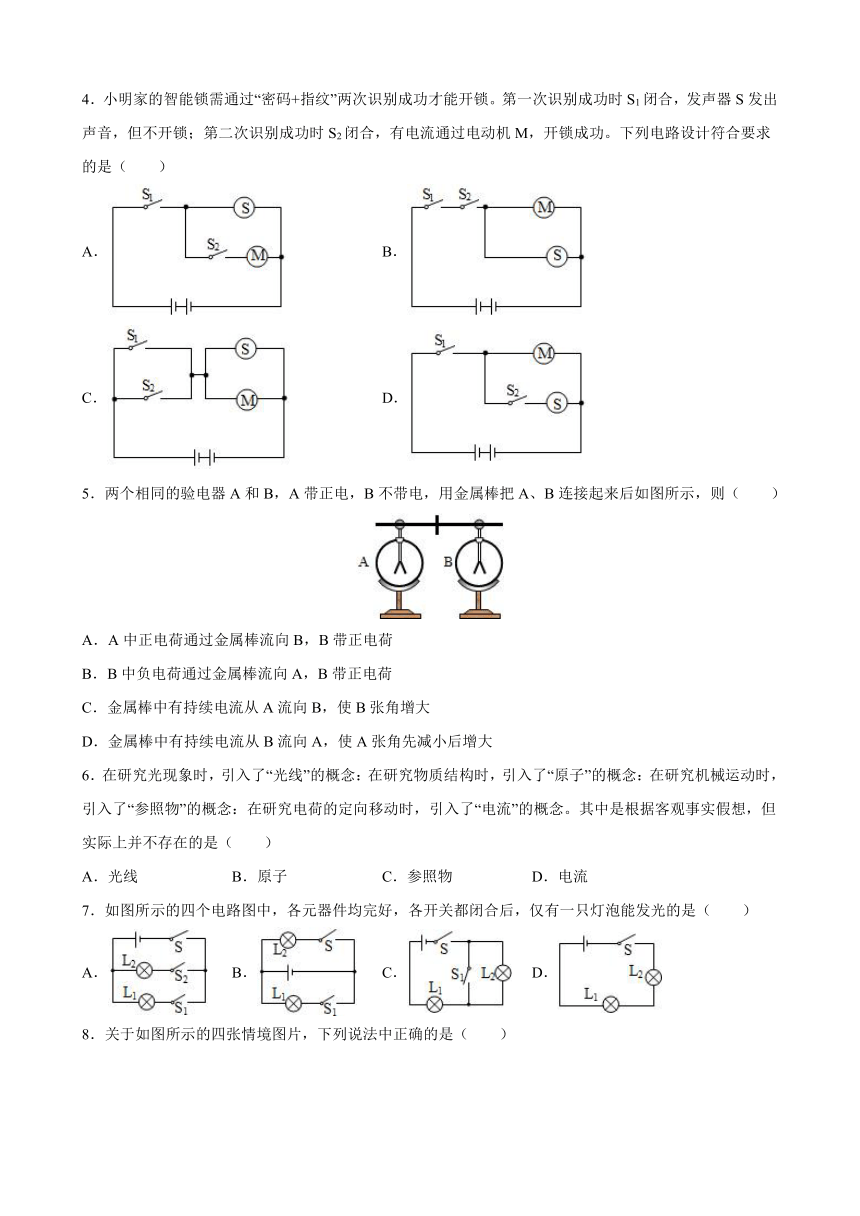

4．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
A． B．
C． D．
5．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（　　）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
6．在研究光现象时，引入了“光线”的概念：在研究物质结构时，引入了“原子”的概念：在研究机械运动时，引入了“参照物”的概念：在研究电荷的定向移动时，引入了“电流”的概念。其中是根据客观事实假想，但实际上并不存在的是（　　）
A．光线 B．原子 C．参照物 D．电流
7．如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（　　）
A． B． C． D．

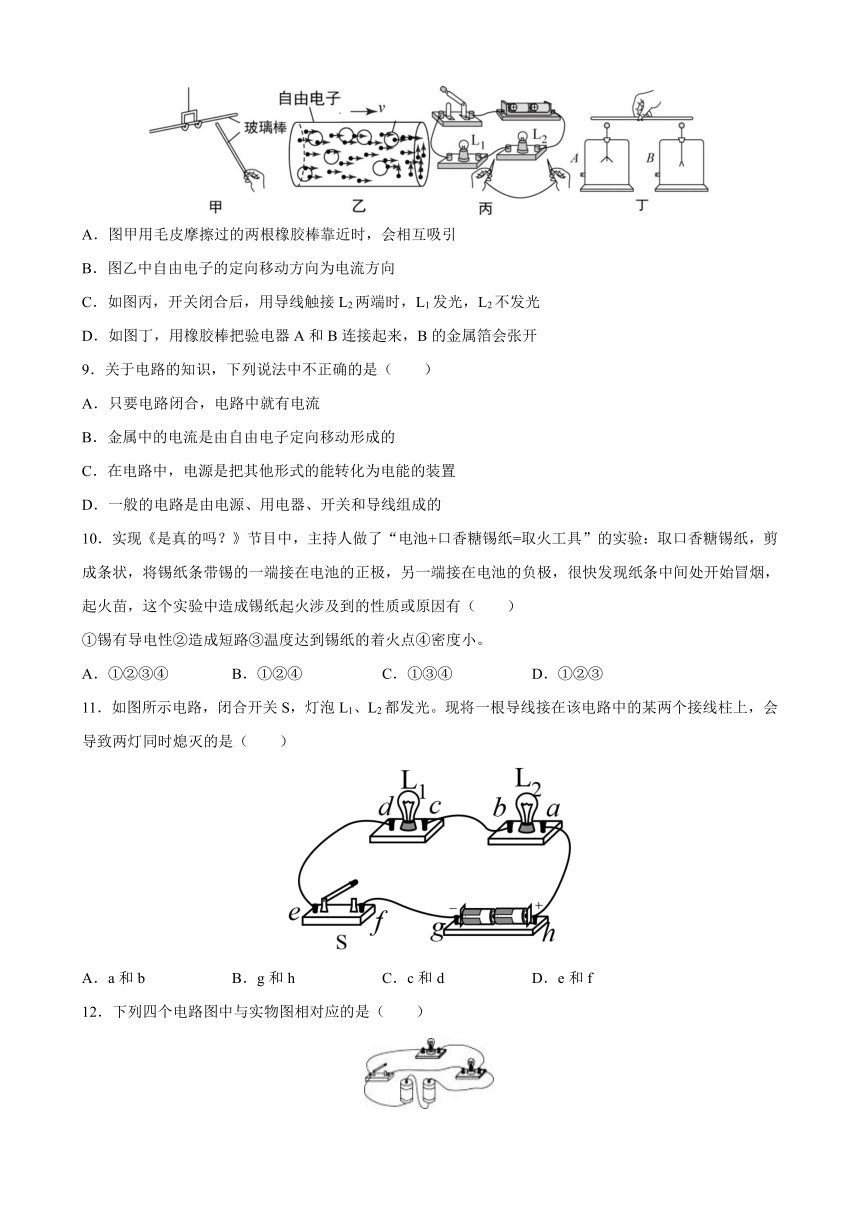

8．关于如图所示的四张情境图片，下列说法中正确的是（　　）
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
9．关于电路的知识，下列说法中不正确的是（　　）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
10．实现《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，这个实验中造成锡纸起火涉及到的性质或原因有（　　）
①锡有导电性②造成短路③温度达到锡纸的着火点④密度小。
A．①②③④ B．①②④ C．①③④ D．①②③
11．如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）
A．a和b B．g和h C．c和d D．e和f
12．下列四个电路图中与实物图相对应的是（　　）
A． B． C． D．
二、填空题（本大题共6小题）

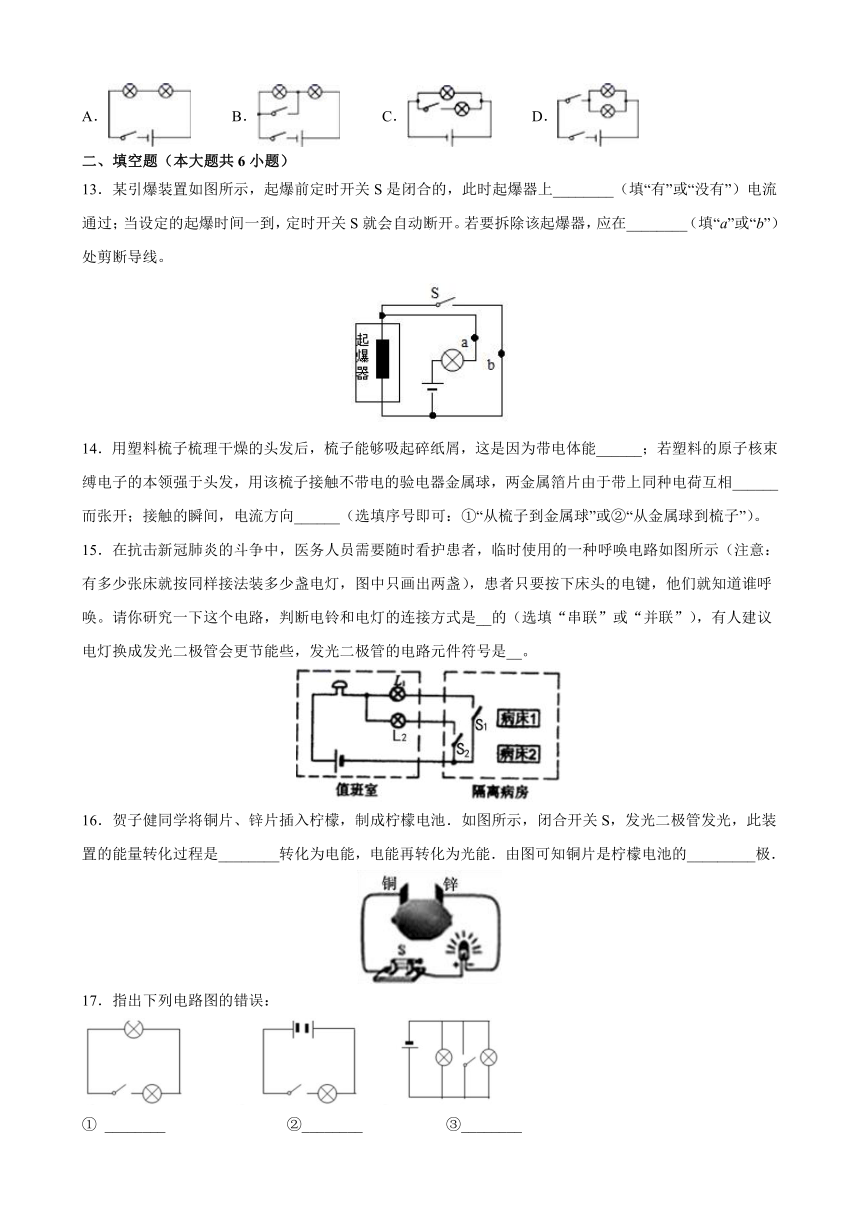

13．某引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器上________（填“有”或“没有”）电流通过；当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在________（填“a”或“b”）处剪断导线。
14．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
15．在抗击新冠肺炎的斗争中，医务人员需要随时看护患者，临时使用的一种呼唤电路如图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出两盏），患者只要按下床头的电键，他们就知道谁呼唤。请你研究一下这个电路，判断电铃和电灯的连接方式是__的（选填“串联”或“并联”），有人建议电灯换成发光二极管会更节能些，发光二极管的电路元件符号是__。
16．贺子健同学将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是________转化为电能，电能再转化为光能．由图可知铜片是柠檬电池的_________极．
17．指出下列电路图的错误：
① ________ ②________ ③________
18．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
三、解答题（本大题共1小题，解答过程必须有必要的文字说明，公式和解题过程）
19．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．
（3）LED灯泡发光时，将电能主要转化为_____能．
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．
（5）用布擦干后的感应发光冰块内部的电路处于_____状态．
参考答案
1．B
【解析】S闭合后，电路将发生短路，两个灯泡都不能发光，故A错，B正确；要使L1、L2串联，可去掉导线b，故C错；若将导线 M 从接线柱 B 改接到接线柱 A 上，则两个灯泡是并联的，不会短路，故D错；应选B．
2．B
【解析】A．闭合S1，断开S2，发生电源短路，L1、L2不发光，选项A不符合题意；
B．闭合S1、S2，发生电源短路，则L1、L2都不发光，选项B符合题意；
C．S1、S2都断开，L1发光，L2不发光，选项C不符合题意；
D．闭合S2，断开S1，L1、L2都发光，选项D不符合题意．
3．D
【解析】A．电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故A错误；
B．金属导线中发生定向移动的是自由电子（负电荷），故B错误；
C．灯泡发光时，电源提供电能，即电源将化学能转化为电能，故C错误；
D．一定强度的电流通过灯泡时，灯泡会发光，所以灯泡发光说明电路中有电流，故D正确。
4．A
【解析】根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。
A．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A符合题意；
B．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B不符合题意；
C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C不符合题意；
D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D不符合题意。
故选A。
5．B
【解析】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；故B符合题意。
故选B。
6．A
【解析】A.在研究光的传播特点时，引入的“光线”，是为了使问题简单明了，用带箭头的直线描述光的传播特点，但实际上并不存在，故A符合题意；
BCD.在研究物质结构时引入的“原子”；在研究机械运动时，引入的“参照物”；在研究电荷的定向移动时，引入的“电流”。原子、参照物、电流是对客观事实的定义或命名。故BCD不符合题意。
故选A。
7．C
【解析】A．由图中电路可知，三个开关都闭合时，两个灯泡并联在电路中，且都处于通路，两个灯泡都发光，故A不符合题意；
B．由图中电路可知，两个开关都闭合时，两个灯泡并联在电路中，都处于通路，两个灯泡都发光，故B不符合题意；
C．由图中电路可知，两个开关都闭合时，灯L2被短路，电路中只有灯L1工作，即只有L1发亮，故C符合题意；
D．由图中电路可知，开关闭合时，两灯串联在电路中，都处于通路，两个灯泡都发光，故D不符合题意。
故选C。
8．C
【解析】A．用毛皮摩擦过的两根橡胶棒，带同种电荷，根据电荷相互作用的规律知，同种电荷相互排斥，故A错误；
B．正电荷定向移动的方向为电流方面，由图乙知，电子带负电，向右定向移动，故电流的方向与电子移动的方向相反，故B错误；
C．由图知，两灯串联，当用导线触接false两端时，灯false被短路，不发光，灯false发光，故C正确；
D．由图丁知，验电器A带电，用橡胶棒把验电器A和B连接起来，因橡胶棒是绝缘体，在A和B之间，没有电荷的转移，故B不带电，金属箔不会张开，故D错误。
故选C。
9．A
【解析】A．电路闭合，且有电源，电路中就有电流，故A不正确但符合题意；
B．自由电子是负电荷，故金属中的电流是由自由电子定向移动形成的，故B正确但不符合题意；
C．在电路中，电源是把其它形式能转化为电能的装置，故C正确但不符合题意；
D．一般的电路是由电源、用电器、开关和导线组成的，故D正确但不符合题意。
故选A。
10．D
【解析】因为锡属于金属类物质，因此具有导电性；将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
故选D。
11．B
【解析】A．导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1发光．故A不符合题意；
B．导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故B符合题意；
C．导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2发光，故C不符合题意；
D．导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故D不符合题意。
故选B。
12．C
【解析】由实物图可知，两只灯泡并联，开关控制支路上的一只灯泡。
A．两灯串联，故A不符合题意；
B．开关闭合后一只灯泡被短路，故B不符合题意；
C．两只灯泡并联，开关控制其中一只灯泡，故C符合题意；
D．两只灯泡并联，开关控制干路，本题要求开关控制支路，故D不符合题意。
故选C。
13．没有 a
【解析】[1]由题意知起爆前定时开关S是闭合的，此时起爆器被短路，故起爆器上没有电流通过。
[2]当设定的起爆时间一到，定时开关S就会自动断开，起爆器中将通过电流，引爆炸弹，故为了要拆除该起爆器使之停止工作，应将起爆器与电源断开，故应剪断a处的导线。
14．吸引轻小物体 排斥 ②
【解析】[1] 用塑料梳子梳理干燥的头发后，使梳子带上电，梳子能够吸起碎纸屑，说明带电体能吸引轻小物体。
[2] 同种电荷相排斥。用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相排斥而张开。
[3] 塑料的原子核束缚电子的本领强于头发，用该梳子梳头发，梳子带上负电，该梳子接触不带电的验电器金属球，接触的瞬间，使金属球带上负电，电子从梳子流向金属球。电流的方向与电子定向移动方向相反，所以电流的方向从金属球到梳子。
15．串联
【解析】[1]由电路图可知，两个灯泡并联在电路中，然后与电铃串联在电路中；当闭合其中一个开关时，对应的灯泡与电铃是串联的。
[2]发光二极管的符号：
16．化学能 正
【解析】
制成柠檬电池，并且发光二极管发光，说明是水果具有的化学能转化成了电能；
根据图中可以看出：铜片连接发光二极管的正极，故铜片为电池的正极．
答案：(1). 化学能 (2). 正
17．没有电源 电池连接错误 电源短路
【解析】电路的四个基本组成部分是：电源、开关、用电器和导线；由图知道①中的错误是：没有电源；②中的错误是：电池连接错误，电池应串联使用；③中的错误是：当开关闭合时将短路，电流经开关直接将电源两极相连形成短路，烧毁电源，是不允许的．
18．正 金属球到金属箔片
【解析】[1]用丝绸摩擦过的玻璃棒带正电，去接触带电验电器的金属球时，验电器金属箔片的张角变大，说明金属箔之间的斥力变大，由于同种电荷互相排斥，则验电器原来带正电。
[2]物理学规定，正电荷定向移动的方向为电流方向，在金属箔张角变大的瞬间，验电器金属杆里的电子从金属箔移动到金属球，验电器金属杆里的电流方向与电子运动的方向相反，故验电器金属杆里的电流方向是从金属球到金属箔片。
19．开关 热传递 减小 光 单向导电性 开路
【解析】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
