15.5 串、并联电路中电流的规律（解析版） 2021-2022学年人教版九年级全一册物理

2021-2022年九年级物理（上）优生辅导提升资料（人教版）

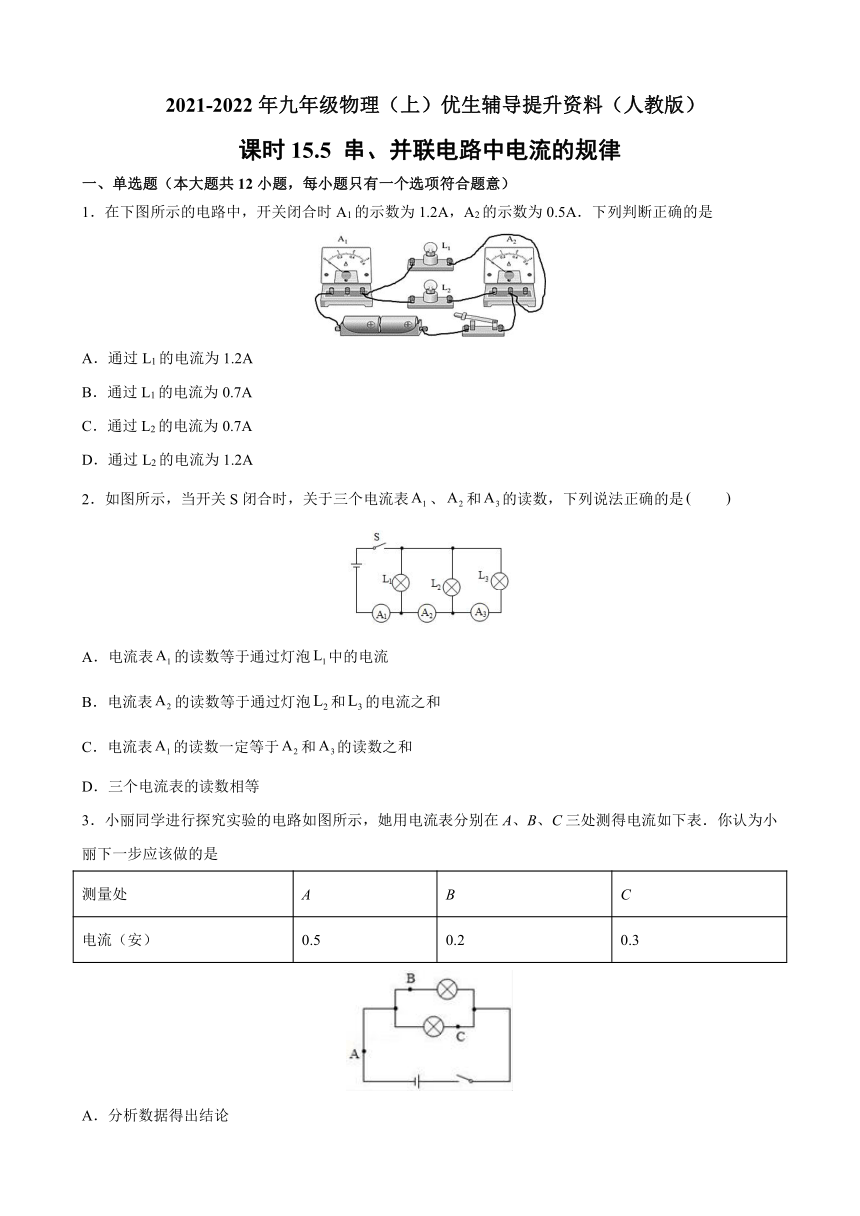

课时15.5 串、并联电路中电流的规律
一、单选题（本大题共12小题，每小题只有一个选项符合题意）
1．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.7A
C．通过L2的电流为0.7A
D．通过L2的电流为1.2A
2．如图所示，当开关S闭合时，关于三个电流表false、false和false的读数，下列说法正确的是false　　false
A．电流表false的读数等于通过灯泡false中的电流
B．电流表false的读数等于通过灯泡false和false的电流之和
C．电流表false的读数一定等于false和false的读数之和
D．三个电流表的读数相等
3．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．你认为小丽下一步应该做的是
测量处
A
B
C
电流（安）
0.5
0.2
0.3
A．分析数据得出结论
B．拆下电路，整理仪器
C．换电流表的量程再做几次实验
D．换不同规格的灯泡再做几次实验
4．如图所示，三个相同规格的灯泡连入电路，当开关S闭合时，三个电流表A1、A2和A3的读数分别是I1、I2、I3 ， 下列说法正确的是
A．I1＞I2＞I3 B．I1＞I2+I3 C．I1＜I2+I3 D．I1=I2+I3
5．在图示电路中。闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小
6．在如图所示的电路中，下列说法正确的是（ ）
A．false、false、false串联
B．false、false并联，再与false串联
C．电流表false测false的电流
D．电流表false测false、false并联的总电流
7．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a、b、c三处的电流后，为总结普遍规律，他下一步的操作最合理的是（ ）
A．换用不同规格的灯泡，再次测量a、b、c三处的电流
B．将电源两极对调，再次测量a、b、c三处的电流
C．改变开关S的位置，再次测量a、b、c三处的电流
D．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
8．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
9．在如图甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。下列判断中正确的是( )
A．通过L1的电流为0.7A B．通过L1的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为2.5A

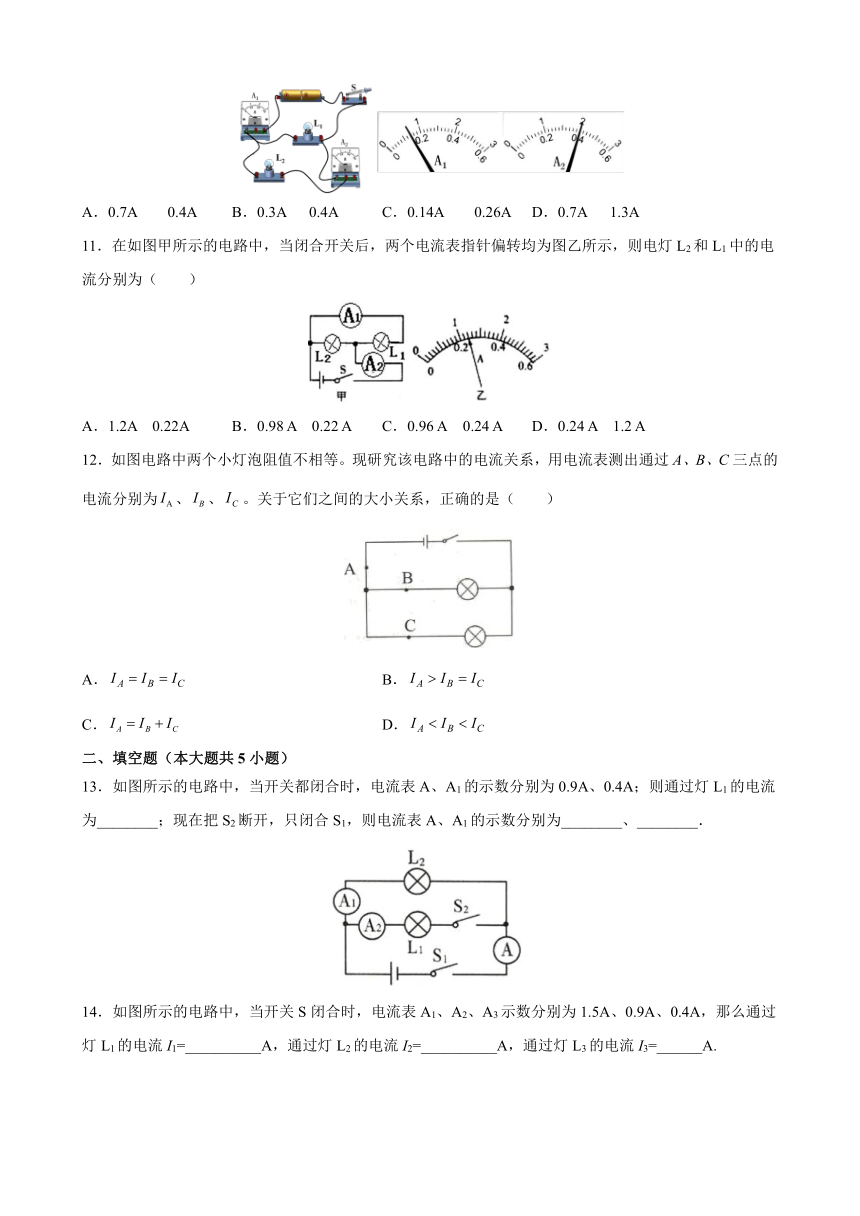

10．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 1.3A
11．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A 0.22A B．0.98 A 0.22 A C．0.96 A 0.24 A D．0.24 A 1.2 A
12．如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系，用电流表测出通过A、B、C三点的电流分别为false、false、false。关于它们之间的大小关系，正确的是（　　）
A．false B．false
C．false D．false
二、填空题（本大题共5小题）
13．如图所示的电路中，当开关都闭合时，电流表A、A1的示数分别为0.9A、0.4A；则通过灯L1的电流为________；现在把S2断开，只闭合S1，则电流表A、A1的示数分别为________、________．
14．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，那么通过灯L1的电流I1=__________A，通过灯L2的电流I2=__________A，通过灯L3的电流I3=______A.

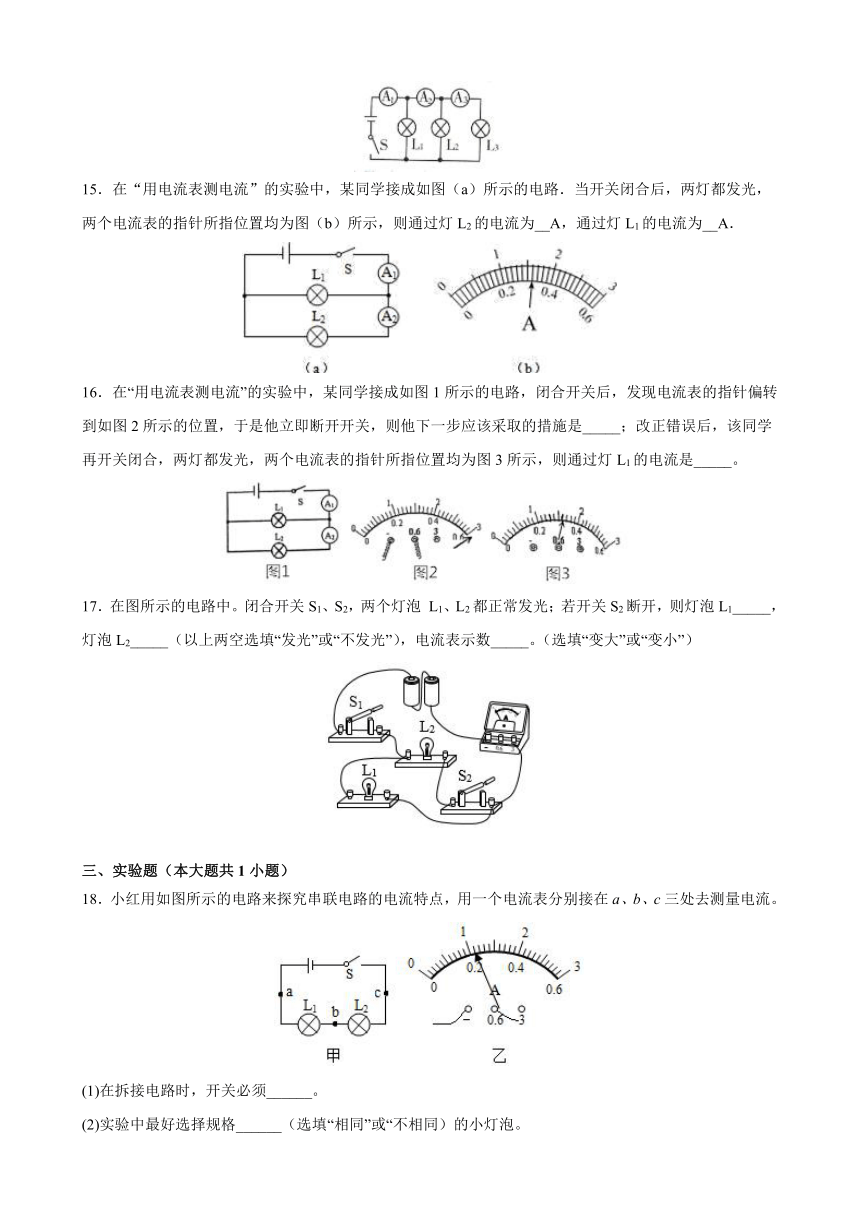

15．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为__A，通过灯L1的电流为__A．
16．在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是_____；改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通过灯L1的电流是_____。
17．在图所示的电路中。闭合开关S1、S2，两个灯泡 L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
三、实验题（本大题共1小题）
18．小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。
(1)在拆接电路时，开关必须______。
(2)实验中最好选择规格______（选填“相同”或“不相同）的小灯泡。
(3)他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是______。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
(4)他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为______A。
(5)他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是______。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
(6)小红进行多次实验的主要目的是______。
①减小实验误差②寻找普遍规律
四、解答题（本大题共3小题，解答过程必须有必要的文字说明，公式和解题过程）
19．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
20．认真观察图，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
21．如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
参考答案
1．B
【解析】由图可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流，则
I=1.2A
电流表A2是测量支路L2中的电流，则
I2=0.5A
根据并联电流电流的规律：I=I1+I2得，通过支路L1的电流为
I1=I-I2=1.2A-0.5A=0.7A
故B正确。
2．B
【解析】AC．电流表A1测干路电流，读数等于通过灯泡L1、L2和L3的电流之和；故AC错误；
B．电流表A2测通过L2、L3的电流，故电流表A2的读数等于通过灯泡L2和L3的电流之和；故B正确；
D．A3测通过L3的电流，A2测通过L2和L3的电流，A1测干路电流，因此I1>I2>I3。故D错误。
故选B。
3．D
【解析】一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论．而改变电流表的量程则无助于实验结论的得出；故D符合题意．
4．A
【解析】分析电路图，三个灯泡并联，电流表A1在干路上，测量的是通过三个灯的电流之和；电流表A2测的是灯L2和L3的电流之和；电流表A3测得是灯L3的电流；由此可知三只电流表示数：I1＞I2＞I3．
故选A．
5．C
【解析】从图可知，闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流，
则电流表A和A1的示数为
I=I1=false
当开关S、S1都闭合后，灯泡L1和灯泡L2并联，电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，∴根据欧姆定律可知通过灯泡L1的电流I1不变，即电流表A1的示数不变。
而此时电流表A测量的是干路中的总电流，由并联电路电流的特点可知此时干路中的总电流变大，即电流表A的示数变大。四个选项中符合题意的是C。
故选C。
6．D
【解析】从题图中可知，false、false、false并联，电流表false测的是false、false并联的总电流，电流表false测的是false、false并联的总电流．
A. false、false、false串联与分析不符，故A项错误；
B. false、false并联，再与false串联与分析不符，故B项错误；
C. 电流表false测false的电流与分析不符，故C项错误；
D. 电流表false测false、false并联的总电流与分析相符，故D项正确．
7．A
8．D
【解析】A．由图甲知，电流路径有两条，灯泡L1和L2并联，故A正确，不符合题意；
B．电流表A1测的是干路的电流，A2测的是通过L2的电流，示数为0.5A，由并联电路电流的特点知，电流表A1一定连接“3A”接线柱，故B正确，不符合题意；
C．A1的量程为0~3A，分度值为0.1A，示数1.5A，故C正确，不符合题意；
D．根据并联电流的特点知，通过L1的电流为
false
故D错误，符合题意。
故选D。
9．A
【解析】由图可知，灯泡L1L2并联，电流表A1测量总电流，电流表A2测量L2总电流，电流表A1的示数为1.2A，则电流表A2的示数小于1.2A，根据乙图指针位置，可知此时电流表A2所接的量程为0~0.6A，此时电流A2示数为0.5A，即通过灯泡L2电流为0.5A，通过灯泡L1的电流为
false
故选A。
10．B
【解析】由图可知，电路为灯泡L1、L2的并联电路，电流表A1在干路上测干路电流，电流表A2与灯泡L2串联在一条支路上，测通过灯泡L2的电流；由图可知电流表A1的指针偏转程度
A2的小，而电流表A1测干路电流，可知电流表A1选择的是分度值为0.1A的大量程0~3A，示数即干路电流为0.7A；电流表A2选择的是分度值为0.02A的小量程0~0.6A，其示数即通过灯泡L2的电流为0.4A；根据并联电路：干路电流等于各支路电流之和的规律可知通过灯泡L1的电流为
I1=I-I2=0.7A-0.4A=0.3A
综上所述：故ACD不符合题意，B符合题意。
故选B。
11．C
【解析】知道，两电阻并联，电流表A2测干路电流，A1测通过L1支路的电流，?并联电路干路电流大于各支路电流之和，且两指针的位置相同，?A1的量程为0~0.6A，分度值为0.02A，通过L1支路的电流
I1=0.24A
A2的量程为0~3A，分度值为0.1A，干路电流
I=1.2A
通过L2的电流
I2=I-I1=1.2A-0.24A=0.96A
故ABD不符合题意，C符合题意。
故选C。
12．C
【解析】由电路图可知，电路为并联电路，A点在干路上，B点和C点分别在两个支路上，根据并联电路的电流关系
IA=IB+IC
两个小灯泡阻值不相等，所以IB≠IC。
故选C。
13．0.5A 0.4A 0.4A
【解析】[1]由图可知，L1与L2并联，电流表A测干路电流，A1测L2电流，A2测L1电流．开关都闭合时，电流表A、A1的示数分别为0.9A、0.4A，则通过L1的电流为：
IL1=0.9A-0.4A=0.5A．
[2][3]S2断开，只闭合S1时，L1熄灭，L2正常发光，A、A1都测L2的电流，则A、A1示数都为0.4A．
14．0.6 0.5 0.4
【解析】[1][2][3]由图可知，三灯并联，A3测通过L3的电流，所以I3=0.4A；
A2测通过L2、L3的电流，据并联电路电流的特点，有I2+I3=0.9A，所以I2=0.5A；
A1测干路的电流，故有：I1=1.5A-0.9A=0.6A．
15．0.32A 1.28A
【解析】[1]由图像可知两灯泡并联，两电流表分别测量的是干路和支路电流，由并联分流可知，干路电流一定大于支路，结合图（b）所示可得I=1.6A，I2=0.32A；
[2]由并联电路电流的规律：I=I1+I2得
I1=I-I2=1.6A-0.32A=1.28A．
16．将电流表的量程更换为0～3A 1.28A
【解析】[1]由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，所以是选用的电流表的量程太小了；为了能测出电路中的电流，必须将电流表的量程更换为0～3A；
[2]由电路图可知，电流表A1测量的是干路中的电流，电流表A2测量的是L2的电流；根据并联电路的特点可知，干路中的电流等于支路电流的和，电流表A1的示数要大于电流表A2的示数，故电流表A1的量程是0﹣3A，电流表A2的量程是0﹣0.6A，则电流表A1的示数是1.6A，电流表A2的示数是0.32A，则通过灯泡L1的电流是
1.6A﹣0.32A＝1.28A。
17．发光 不发光 变小
【解析】[1][2][3]从图中可以看到，当闭合开关S1、S2，这是一个并联电路，两个灯泡 L1、L2并联在电路中，电流表示数等于流过两灯泡的电流之和；当开关S2断开时，只有灯泡 L1接在电路中，没有电流流过L2，灯泡L1发光，灯泡L2不发光，这时电流表示数等于流过灯泡L1的电流，两灯泡的电阻不变，根据false可知流过灯泡的电流大小不变，但电流表示数变小。
18．断开 不相同 B 0.22 A ②
【解析】(1)[1]为了保护电路，在拆接电路时，开关必须断开。
(2)[2]为得出普遍性的结论，实验中最好选择规格不相同的小灯泡。
(3)[3]A．两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
B．若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，符合题意；
C．若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，不符合题意；
D．若电流表被烧坏，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
故选B。
(4)[4]电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A。
(5)[5]A．测量过程中总是存在误差，误差会使三处的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小，故B错误；
CD．串联电路各处的电流相等，故CD错误。
故选A。
(6)[6]本次实验，小红进行多次实验的主要目的是寻找普遍规律，选②。
19．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【解析】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
false；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
20．(1)0.1A；(2)0.26A；(3)0.24A
【解析】(1)当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，则通过L1的电流为0.1A。
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A。
(3)若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2＝0.26A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A
答：(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是0.1A；
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
21．(1)1.5 A；(2)1.2 A
【解析】解：(1)由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1=0.3A；由并联电路的电流特点可知，A的示数应大于A1的示数，已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，指针在同一位置时，电流表大量程示数是小量程示数的5倍，所以电流表A的示数为（即干路电流）
I=5I1=5×0.3A=1.5A
(2)通过灯L2的电流为
false
答：(1)电流表A的示数为1.5A；
(2)通过灯泡L2的电流为1.2A。
