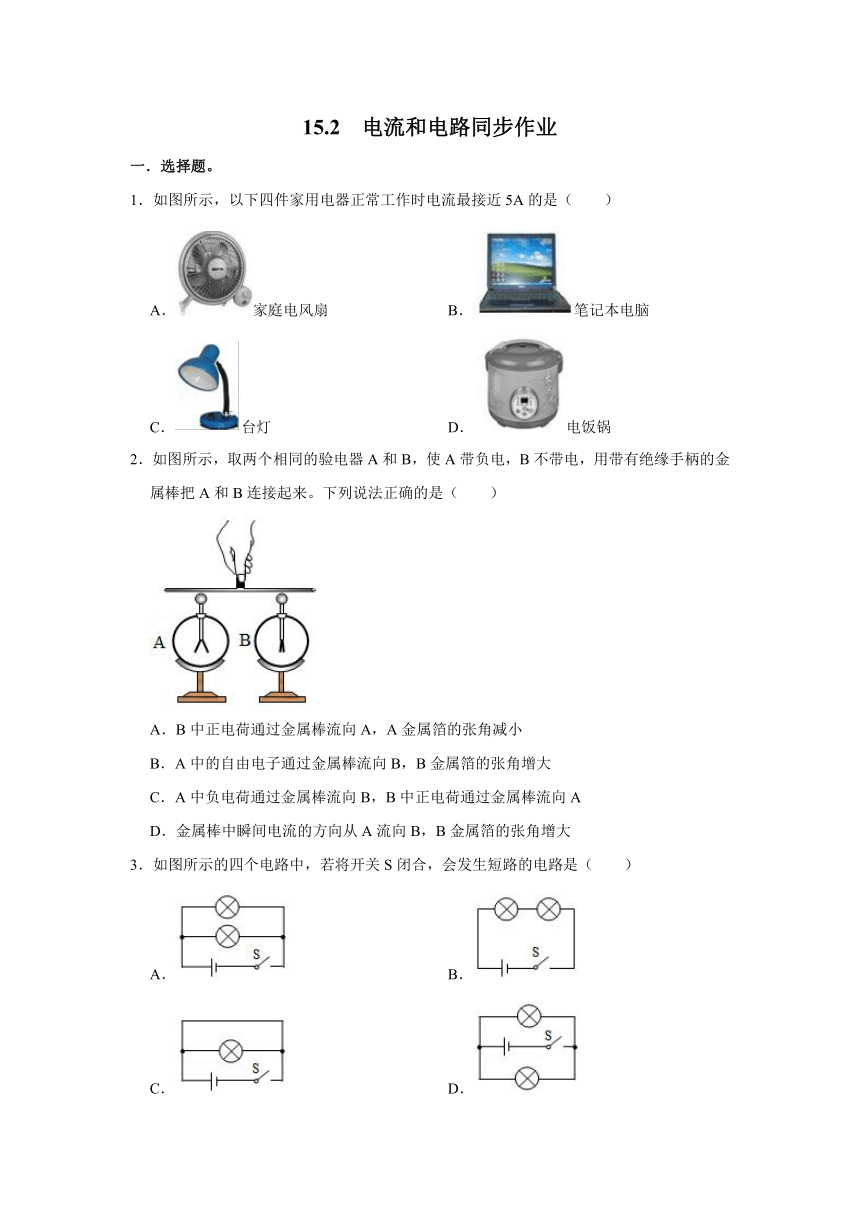

15.2 电流和电路同步作业（解析版）2021-2022学年人教版九年级全一册物理

15.2 电流和电路同步作业
一．选择题。
1．如图所示，以下四件家用电器正常工作时电流最接近5A的是（　　）
A．家庭电风扇 B．笔记本电脑
C．台灯 D．电饭锅
2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
3．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（　　）
A． B．
C． D．

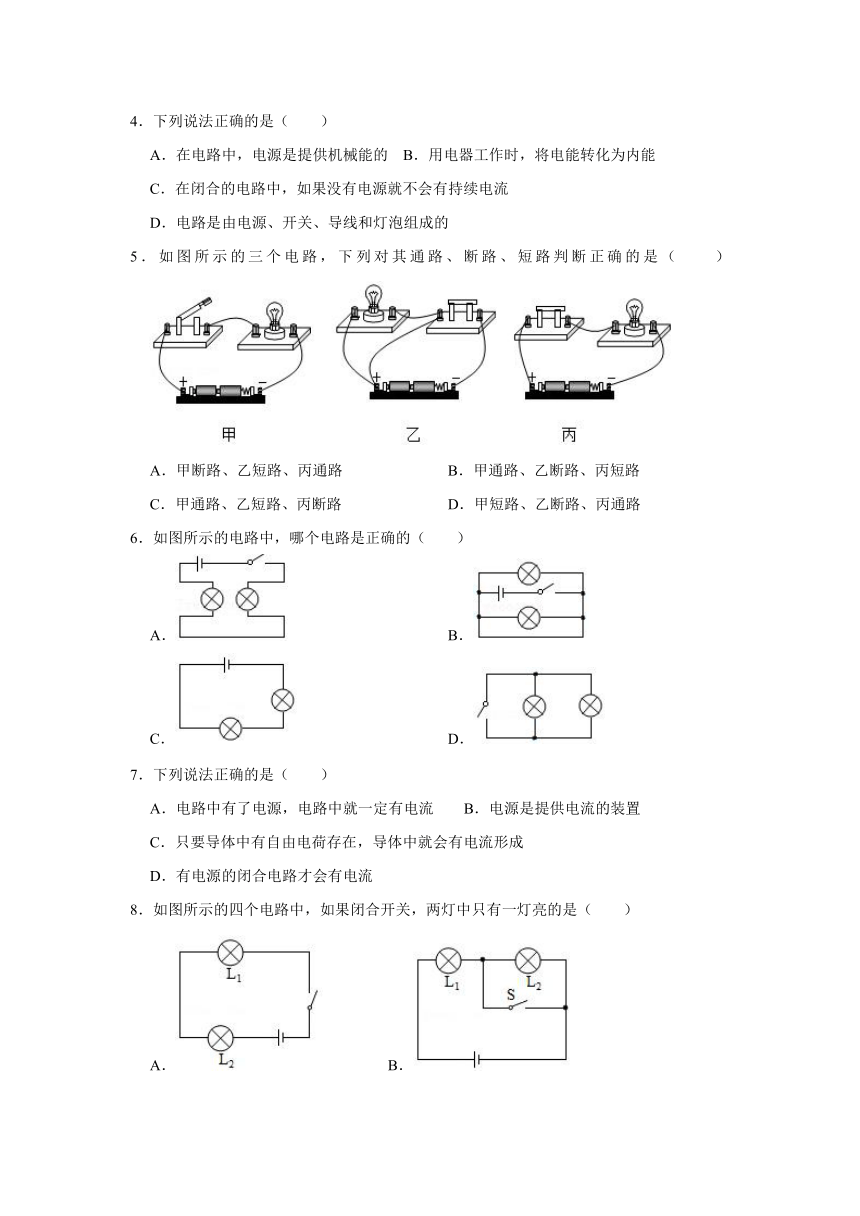

4．下列说法正确的是（　　）
A．在电路中，电源是提供机械能的 B．用电器工作时，将电能转化为内能
C．在闭合的电路中，如果没有电源就不会有持续电流
D．电路是由电源、开关、导线和灯泡组成的
5．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（　　）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路
6．如图所示的电路中，哪个电路是正确的（　　）
A． B．
C． D．
7．下列说法正确的是（　　）
A．电路中有了电源，电路中就一定有电流 B．电源是提供电流的装置
C．只要导体中有自由电荷存在，导体中就会有电流形成
D．有电源的闭合电路才会有电流
8．如图所示的四个电路中，如果闭合开关，两灯中只有一灯亮的是（　　）
A． B．
C． D．

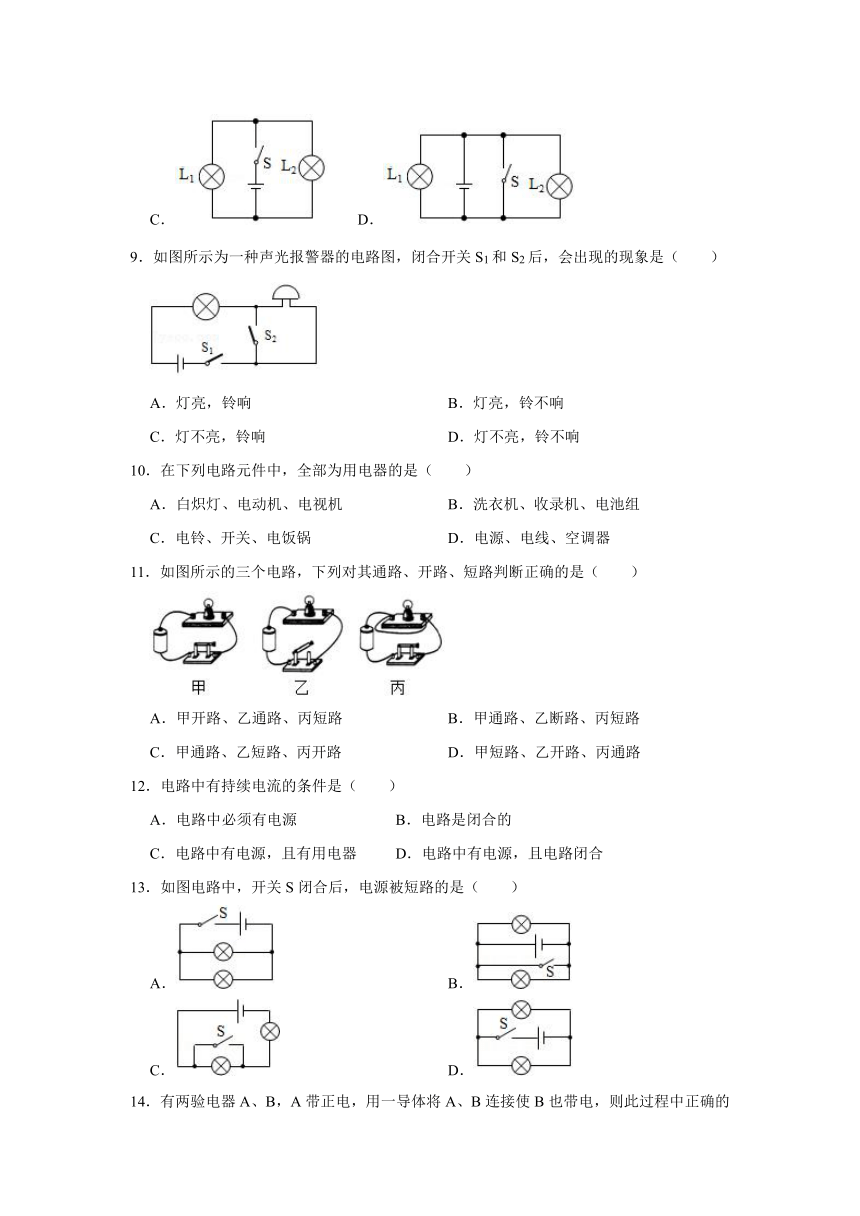

9．如图所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响
10．在下列电路元件中，全部为用电器的是（　　）
A．白炽灯、电动机、电视机 B．洗衣机、收录机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器
11．如图所示的三个电路，下列对其通路、开路、短路判断正确的是（　　）
A．甲开路、乙通路、丙短路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙开路 D．甲短路、乙开路、丙通路
12．电路中有持续电流的条件是（　　）
A．电路中必须有电源 B．电路是闭合的
C．电路中有电源，且有用电器 D．电路中有电源，且电路闭合
13．如图电路中，开关S闭合后，电源被短路的是（　　）
A． B．
C． D．

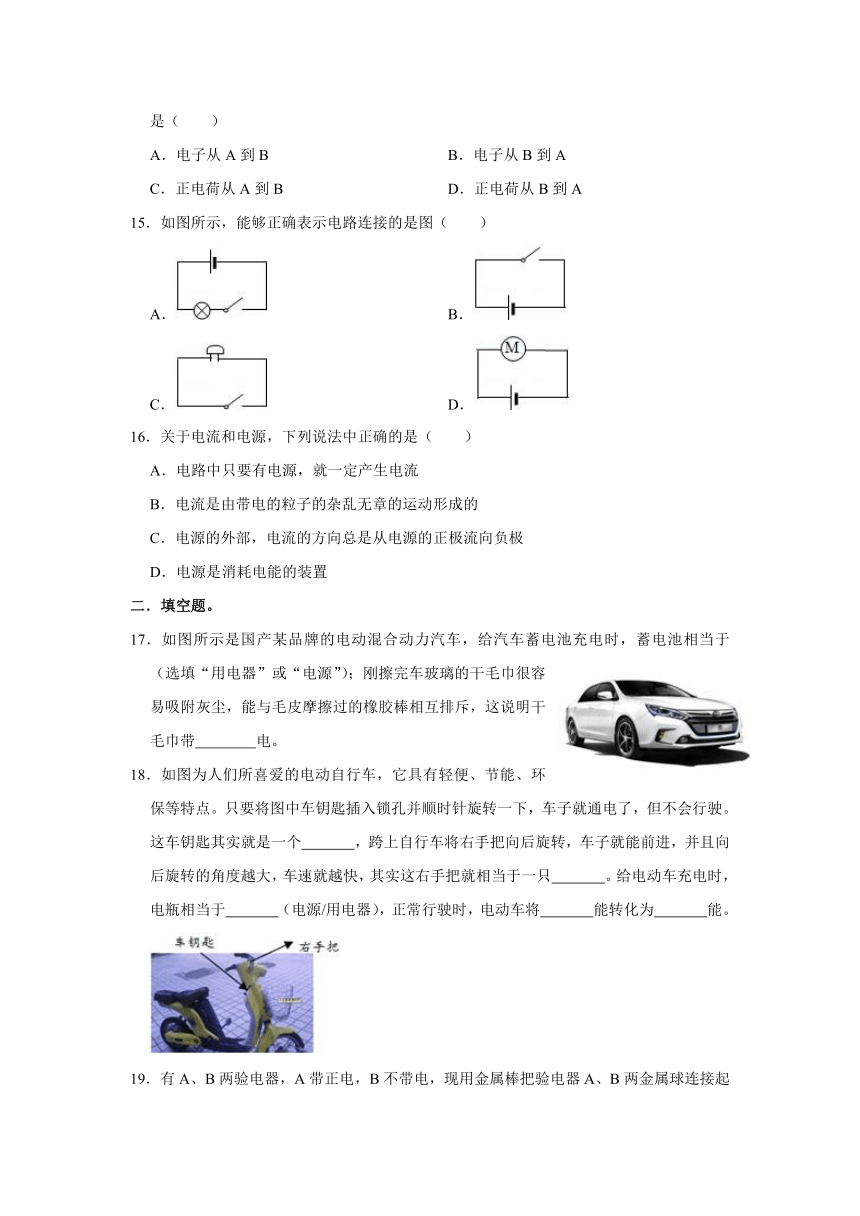

14．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是（　　）
A．电子从A到B B．电子从B到A
C．正电荷从A到B D．正电荷从B到A
15．如图所示，能够正确表示电路连接的是图（　　）
A． B．
C． D．
16．关于电流和电源，下列说法中正确的是（　　）
A．电路中只要有电源，就一定产生电流
B．电流是由带电的粒子的杂乱无章的运动形成的
C．电源的外部，电流的方向总是从电源的正极流向负极
D．电源是消耗电能的装置
二．填空题。
17．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带　 　电。
18．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个　 　，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只　 　。给电动车充电时，电瓶相当于　 　（电源/用电器），正常行驶时，电动车将　 　能转化为　 　能。

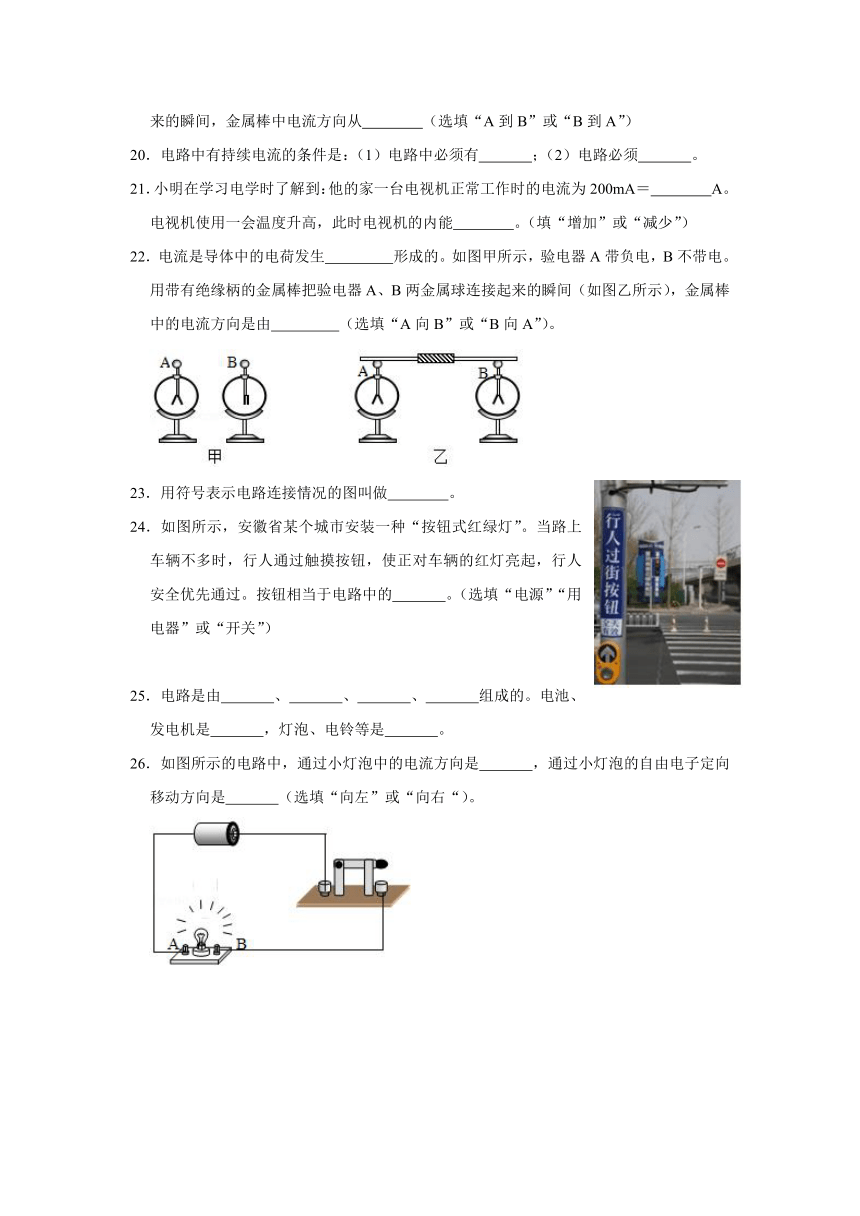

19．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从　 　（选填“A到B”或“B到A”）
20．电路中有持续电流的条件是：（1）电路中必须有　 　；（2）电路必须　 　。
21．小明在学习电学时了解到：他的家一台电视机正常工作时的电流为200mA＝　 　A。电视机使用一会温度升高，此时电视机的内能　 　。（填“增加”或“减少”）
22．电流是导体中的电荷发生　 　形成的。如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由　 　（选填“A向B”或“B向A”）。
23．用符号表示电路连接情况的图叫做　 　。
24．如图所示，安徽省某个城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全优先通过。按钮相当于电路中的　 　。（选填“电源”“用电器”或“开关”）
25．电路是由　 　、　 　、　 　、　 　组成的。电池、发电机是　 　，灯泡、电铃等是　 　。
26．如图所示的电路中，通过小灯泡中的电流方向是　 　，通过小灯泡的自由电子定向移动方向是　 　（选填“向左”或“向右“）。
15.2 电流和电路同步作业参考答案与试题解析
一．选择题。
1．如图所示，以下四件家用电器正常工作时电流最接近5A的是（　　）
A．家庭电风扇 B．笔记本电脑
C．台灯 D．电饭锅
【分析】首先要对选项中涉及的电器的电流有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、家庭电风扇的工作电流约0.3A，故A错误。
B、笔记本电脑的工作电流约0.2A，故B错误。
C、台灯的工作电流约0.1A，故C错误。
D、电饭锅的工作电流约5A，故D正确。
故选：D。
【点评】此题考查对生活中常见电流大小的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
【分析】（1）规定电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反；
（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的。
【解答】解：（1）A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开，A的电荷量减少，则A的张角会变小；
（2）负电荷从A到B，电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A；
综上所述：B正确。
故选：B。
【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
3．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（　　）
A． B．
C． D．
【分析】短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零；分析各电路可知是否出现短路现象。
【解答】解：
A、开关闭合后，电流分别流入两个灯泡，两灯泡并联，故不会发生短路，故A不符合题意；
B、开关闭合后，电流依次流入两个灯泡，两灯泡串联，故不会发生短路；故B不符合题意；
C、开关闭合后，电源两端被直接用导线相连，形成电源短路，故C符合题意；
D、闭合开关后，电流分别流入两个灯泡，两灯泡并联，故不会发生短路，故D不符合题意。
故选：C。
【点评】本题考查电路的三种状态，要能正确分析电路中的电源短路及电器短路。
4．下列说法正确的是（　　）
A．在电路中，电源是提供机械能的
B．用电器工作时，将电能转化为内能
C．在闭合的电路中，如果没有电源就不会有持续电流
D．电路是由电源、开关、导线和灯泡组成的
【分析】根据基本电路的组成以及得到持续电流的条件分析判断。
【解答】解：
A．在电路中，电源是提供电能的装置，故A错；
B、用电器工作时，将电能转化为其它形式的能，包括机械能、光能、内能、化学能等，不只是内能，故B错；
C、得到持续电流的条件，一是有电源，二是电路闭合，如果没有电源就不会有持续电流，故C正确；
D、电路是由电源、开关、导线和用电器组成的，用电器不只是灯泡，故D错。
故选：C。
【点评】本题考查了电路的基础知识，属于基础题目。
5．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（　　）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路
【分析】处处连通的电路为通路；某处断开的电路为开路；电源短路是指电源两极不经过用电器直接连通的电路。据此分析回答。
【解答】解：甲图电路由于开关断开，则是断路；乙图电路中由于灯泡两端并联了一根导线，直接将电源正负两极相连，会造成电源短路；丙图电路处处连通的电路是通路。
故选：A。
【点评】本题考查电路图的分析，牢记基础知识是解答本类题型的前提，属于基础题型。
6．如图所示的电路中，哪个电路是正确的（　　）
A． B．
C． D．
【分析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径。
电路的正常状态有二种：开路、通路。电源短路是不允许的。
【解答】解：A、两灯泡串联，开关控制整个电路，因此A电路正确；
B、开关闭合后，会形成电源短路，因此B电路错误；
C、两灯泡串联，但电路中没有开关，因此C电路错误；
D、电路中没有电源，不符合电路的组成，因此D错误。
故选：A。
【点评】本题比较简单，只要知道电路的基本组成即可解答。并注意电路是不是短路。
7．下列说法正确的是（　　）
A．电路中有了电源，电路中就一定有电流
B．电源是提供电流的装置
C．只要导体中有自由电荷存在，导体中就会有电流形成
D．有电源的闭合电路才会有电流
【分析】解答本题需要掌握：电流产生的条件、电源的作用、电流的形成。
【解答】解：A、电路中产生电流的条件：一要有电源，二电路是通路，缺一不可。所以电路中有电源，电路中不一定有电流，故A错；
B、电源是提供电压的装置，电压使电荷发生定向移动产生电流，故B错；
C、电荷的定向移动才会形成电流，故C错；
D、有电源且电路是闭合的，此时电路中才会有电流，故D正确。
故选：D。
【点评】本题考查了有持续电流的条件和电流的形成，属于基础知识的考查，要掌握。
8．如图所示的四个电路中，如果闭合开关，两灯中只有一灯亮的是（　　）
A．
B．
C．
D．
【分析】根据题目要求开关S闭合后，两灯中只有一个灯泡发光的电路，对各个电路图逐一分析即可。
【解答】解：A、由图知，如果开关闭合，两灯串联在电路，所以两灯都亮，故A不符合题意；
B、由图知，如果开关闭合，L2被短接不工作，电路为L1的简单电路，L1发光，故B符合题意；
C、由图知，如果开关闭合，两灯并联在电路，并且开关控制干路，所以两灯都发光，故C不符合题意；
D、由图知，如果开关闭合，电源被短路，所以两灯都不发光，故D不符合题意。
故选：B。
【点评】本题考查对电路图的认识和理解，知道串联电路中被短接用电器不能工作；电源被短路整个电路都不工作，是不允许的。
9．如图所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响
【分析】判断开关闭合后，用电器是否可以正常工作，可以从以下几个方面来考虑：
①电路是否有电源；②电路中是否有断路的情况；③用电器或电源是否被短路；
然后结合各电路的实际情况进行分析。
【解答】解：由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，灯亮，铃不响。
故选：B。
【点评】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态。
10．在下列电路元件中，全部为用电器的是（　　）
A．白炽灯、电动机、电视机 B．洗衣机、收录机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器
【分析】据电路中各元件的作用分析答题；电路元件的作用：电源是提供电能的装置；用电器是消耗电能的装备；开关控制电路，导线是电流的通道，起连接作用。
【解答】解：A、白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故A正确。
B、洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装置是电源，电池组不是用电器，故B错误；
C、电铃、电饭锅工作时消耗电能，是用电器；开关起控制作用，不是用电器，故C错误；
D、空调器工作时消耗电能，是用电器；电线起连接作用，不是用电器；电源是供电装置，故D错误。
故选：A。
【点评】知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用。
11．如图所示的三个电路，下列对其通路、开路、短路判断正确的是（　　）
A．甲开路、乙通路、丙短路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙开路 D．甲短路、乙开路、丙通路
【分析】根据电路的三种的状态（通路、开路、短路）的概念填写。
【解答】解：甲图电路处处连通的电路是通路；乙图电路由于开关断开，则是开路；丙图电路中由于灯泡两端并联了一根导线，直接将电源正负两极相连。则引起电源短路。
故选：B。
【点评】本题考查电路图的分析，牢记基础知识是解答本类题型的前提，属于基础题型。
12．电路中有持续电流的条件是（　　）
A．电路中必须有电源
B．电路是闭合的
C．电路中有电源，且有用电器
D．电路中有电源，且电路闭合
【分析】电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流。
【解答】解：因为电流产生的原因是有电源，并且电路为通路，所以形成持续电流的条件：一是有电源；二是闭合回路。
故选：D。
【点评】（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因。
（2）掌握电路的三种状态：通路、断路和短路。
13．如图电路中，开关S闭合后，电源被短路的是（　　）
A． B．
C． D．
【分析】逐一分析每个电路，找出电源被短路的电路。
【解答】解：A、两灯并联，开关控制整个电路；
B、两灯并联后与导线并联，故电源被短路；
C、开关闭合后，左边的灯短路，但电路为右边灯的简单电路；
D、两灯并联，开关控制整个电路；
故选：B。
【点评】本题考查电路分析及短路的知识。
14．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是（　　）
A．电子从A到B B．电子从B到A
C．正电荷从A到B D．正电荷从B到A
【分析】带正电的物体和不带电的物体相互接触时，带正电物体夺得电子本领强，不带电物体夺得电子本领弱，电子从不带电体上移动到带正电物体上。
【解答】解：验电器A带正电，因带正电物体夺得电子本领强，不带电物体夺得电子本领弱，A和B接触时，电子从B运动到A，使验电器B也带上正电。
故选：B。
【点评】本题考查电流的形成，属于基础题；要明确带正电物体夺得电子本领最强，其次是不带电物体，带负电物体夺得电子本领最弱。
15．如图所示，能够正确表示电路连接的是图（　　）
A． B．
C． D．
【分析】一个完整的电路包括电源，开关，用电器，导线，且不能出现短路。
【解答】解：A、有电源，且电灯和开关串联，故A正确；
B、电路中无用电器，导线直接将电源的两极连通，会发生电源短路；故B错误。
C、电路无电源，电铃不能工作，故C错误。
D、电路中有电源，用电器，但无开关，无法控制电动机。故D错误。
故选：A。
【点评】本题考查了电路的组成。注意不要出现短路的情况：电源短路是指电源两极不经过用电器直接连通的电路。
16．关于电流和电源，下列说法中正确的是（　　）
A．电路中只要有电源，就一定产生电流
B．电流是由带电的粒子的杂乱无章的运动形成的
C．电源的外部，电流的方向总是从电源的正极流向负极
D．电源是消耗电能的装置
【分析】根据以下知识分析答题：
（1）电路中有电流的条件是：电路闭合，且电路中有电源；
（2）电荷的定向移动形成电流，正电荷的定向移动方向是电流的方向；
（3）在电源外部，电流由正极流向负极。
【解答】解：A、电路中有电源，如果电路没有闭合，则电路中没有电流，；故A错误；
B、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故B错误；
C、在电源外部，电流由电源正极流向电源负极，故C正确；
D、电源是提供电能的装置；故D错误。
故选：C。
【点评】本题考查了形成电流的条件、电流概念、电流方向等问题，熟练应用基础知识即可正确解题。
二．填空题。
17．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于　用电器　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带　负　电。
【分析】（1）电池供电时是电源，充电时则为用电器；
（2）毛皮摩擦过的橡胶棒带负电，同种电荷相互排斥，异种电荷相互吸引。
【解答】解：
（1）给汽车蓄电池充电时，蓄电池消耗电能，所以此时蓄电池相当于用电器；
（2）用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与毛皮摩擦过的橡胶棒相互排斥，说明干毛巾也带负电。
故答案为：用电器；负。
【点评】本题考查了给蓄电池充电时能量的转化和电荷间的相互作用规律，属于基础题目。
18．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个　开关　，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只　滑动变阻器　。给电动车充电时，电瓶相当于　用电器　（电源/用电器），正常行驶时，电动车将　电　能转化为　机械　能。
【分析】（1）开关串联电路中，能起到控制电路中电流通断的作用；
（2）滑动变阻器可以改变通过用电器的电流；
（3）给电池充电的过程，消耗电能，获得化学能；
（4）电动自行车是一种新的交通工具，它是利用蓄电池来供电，通过电动机将电能转化成机械能的装置。
【解答】解：
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关，
（2）电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，所以这右手把就相当于一只滑动变阻器；
（3）电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；
（4）电动自行车在电动骑行时，用蓄电池来供电，将蓄电池的化学能转化成电能，再通过电动机将电能转化成机械能的。
故答案为：开关；滑动变阻器；用电器；电；机械。
【点评】此题综合性很强，考查了开关和滑动变阻器的应用以及能量转化。
19．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从　A到B　（选填“A到B”或“B到A”）
【分析】规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，金属导体中能够自由移动的是自由电子，据此进行分析。
【解答】解：
带正电的A验电器是缺少电子，不带电的B验电器是既不多余电子也不缺少电子。当用金属棒把两个验电器的金属球连接起来的瞬间，B验电器上的一部分电子将会转移到A验电器上，由于电流方向与自由电子定向移动的方向相反，所以金属棒中电流方向从A到B。
故答案为：A到B。
【点评】本题考查了学生对电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
20．电路中有持续电流的条件是：（1）电路中必须有　电源　；（2）电路必须　通路　。
【分析】电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流。
【解答】解：电路中形成持续电流的条件是：有提供电压的装置﹣﹣﹣电源，电路是闭合电路﹣﹣﹣通路。
故答案为：电源，通路。
【点评】（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因。
（2）掌握电路的三种状态：通路、断路和短路。
21．小明在学习电学时了解到：他的家一台电视机正常工作时的电流为200mA＝　0.2　A。电视机使用一会温度升高，此时电视机的内能　增加　。（填“增加”或“减少”）
【分析】①1mA＝10﹣3A；
②物体温度升高，分子无规则运动加剧。内能增加。
【解答】解：200mA＝200×1mA＝200×10﹣3A＝0.2A；
内能与温度有关，温度越高，内能越大。所以电视机温度升高时内能增加。
故答案为：0.2；增加。
【点评】此题考查了电流的单位换算及内能的变化，是一道基础题，难度不大。
22．电流是导体中的电荷发生　定向移动　形成的。如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由　B向A　（选填“A向B”或“B向A”）。
【分析】电荷的定向移动形成电流；规定正电荷的定向移动方向为电流的方向，故与负电荷（电子）的定向移动方向相反。
【解答】解：（1）电流是导体中的电荷发生定向移动形成的；
（2）规定正电荷的定向移动方向为电流的方向，因为电子由A向B移动，故电流的方向为：B向A；
故答案为：定向移动；B向A。
【点评】明确电流的形成，深入理解电流的方向，是解答此题的关键。
23．用符号表示电路连接情况的图叫做　电路图　。
【分析】根据电路图和概念和要求填写。
【解答】解：电路图是指用规定的符号把电路连接起来的图，画电路图时要用规定的符号来代表电路中的各种元件。
故答案为：电路图。
【点评】掌握电路图和概念和要求。
24．如图所示，安徽省某个城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全优先通过。按钮相当于电路中的　开关　。（选填“电源”“用电器”或“开关”）
【分析】电路是指用导线把电源、用电器、开关连接起来组成的电流路径。
【解答】解：
“按钮式红绿灯”，当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全优先通过，按钮起到了电路中的开关的作用。
故答案为：开关。
【点评】本题考查了电路的组成以及作用，属于基础性题目，难度不大。
25．电路是由　电源　、　用电器　、　开关　、　导线　组成的。电池、发电机是　电源　，灯泡、电铃等是　用电器　。
【分析】电路是由电源、用电器、开关、导线组成的。电池、发电机是提供电能的装置，是电源；灯泡、电动机、门铃和电视机是用电来工作的装备，叫用电器。
【解答】解：电路是由电源、用电器、开关、导线组成的。电池、发电机是电源；灯泡、电动机、门铃和电视机是用电来工作的装备，叫用电器。
故答案为：电源；用电器；开关；导线；电源；用电器。
【点评】本题考查电路的组成，本题较简单，记清电路中各部分的概念和作用是解题的关键。
26．如图所示的电路中，通过小灯泡中的电流方向是　向左　，通过小灯泡的自由电子定向移动方向是　向右　（选填“向左”或“向右“）。
【分析】根据物理学中对电路电流方向的规定解答。
【解答】解：（1）电路中电流的方向是：在电源的外部是从电源的正极流向电源的负极；所以图中小灯泡中的电流方向是向左；
（2）物理学中规定：导体中电流的方向为正电荷定向移动的方向，负电荷定向移动方向与电流方向相反；而自由电子上带有负电荷，所以通过小灯泡的自由电子定向移动方向正好是向右；
故答案是：向左，向右。
【点评】此题主要考查电流的方向，同时涉及到自由电子上的电荷的性质，属于基础知识，应当掌握。
