15.4 电流的测量优生辅导提升资料（解析版） 2021-2022学年人教版九年级全一册物理

2021-2022年九年级物理（上）优生辅导提升资料（人教版）
课时15.4 电流的测量
一、单选题（本大题共12小题，每小题只有一个选项符合题意）
1．下列四个用电器在正常工作时电流最接近4 A的是()
A．计算器 B．电风扇 C．电冰箱 D．电饭锅
2．某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的．工作的时候电路分别为200mA、1A、300mA和250mA．当这些用电器同时使用时，干路中电流为（ ）
A．小于1A B．1～1.5A C．1.5～3A D．大于2A
3．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
4．关于如图所示电路，以下分析正确的是
A．灯L1，L2串联 B．电流表测L1的电流
C．电流表测L2的电流 D．电流表测干路电流

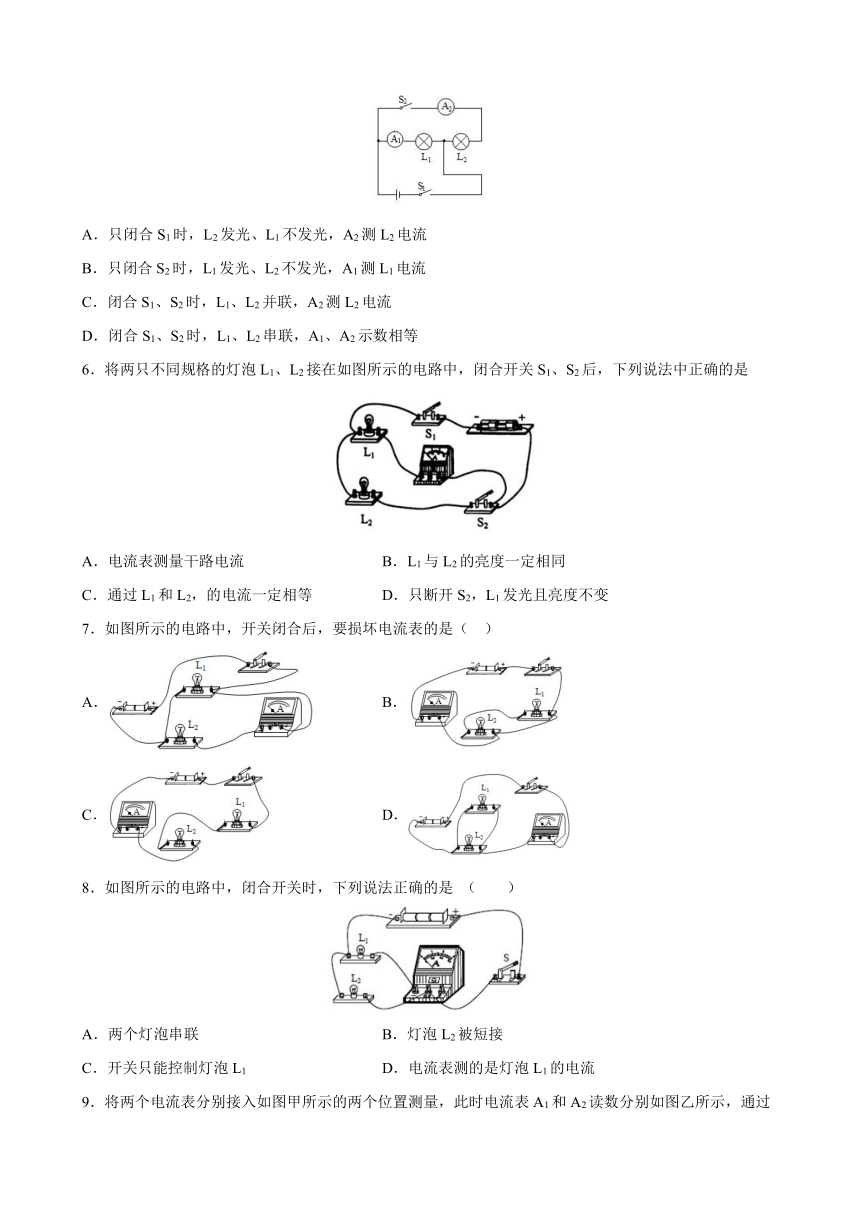

5．如图所示电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
6．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流 B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等 D．只断开S2，L1发光且亮度不变
7．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
8．如图所示的电路中，闭合开关时，下列说法正确的是 （　　）
A．两个灯泡串联 B．灯泡L2被短接
C．开关只能控制灯泡L1 D．电流表测的是灯泡L1的电流
9．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
10．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（　　）
A．0.3A B．0.06A C．3.0A D．0.60A
11．“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
12．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A．B． C． D．
二、填空题（本大题共5小题）
13．演绎式探究：

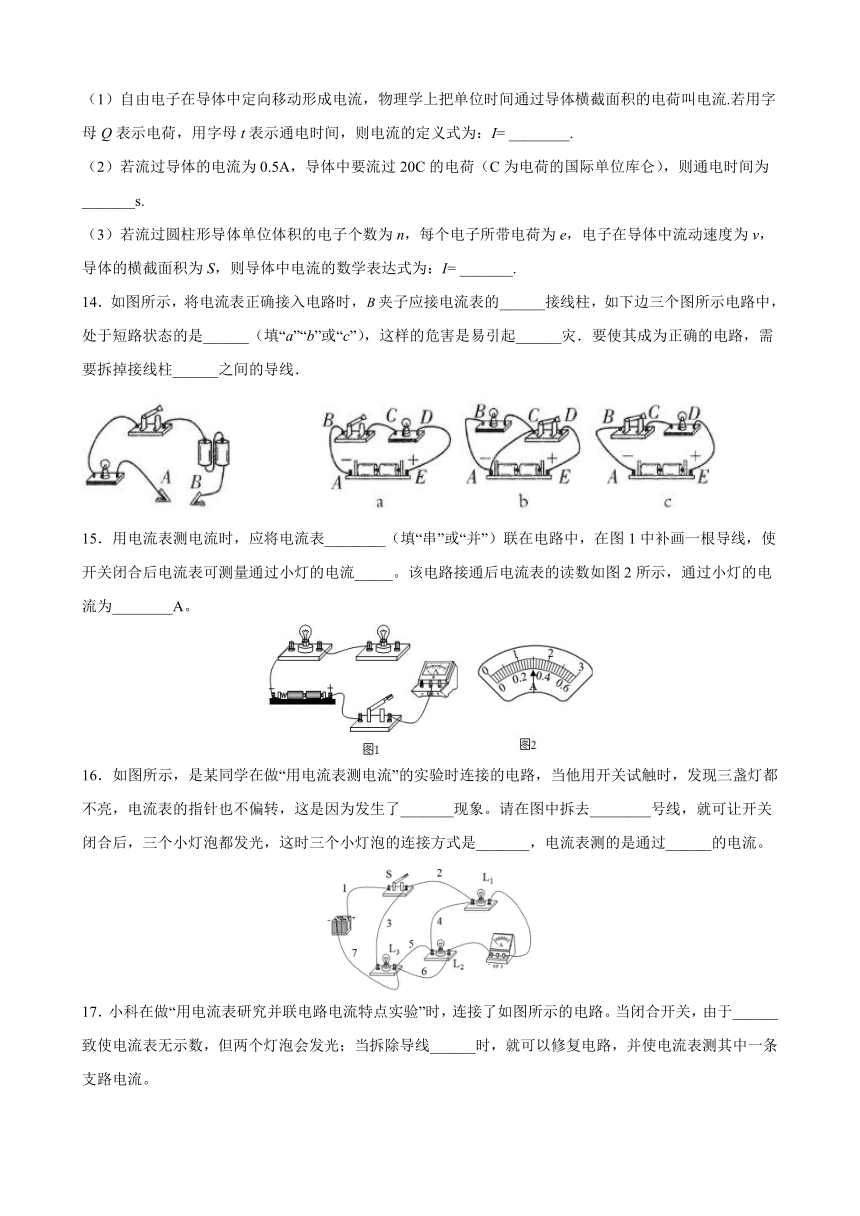

（1）自由电子在导体中定向移动形成电流，物理学上把单位时间通过导体横截面积的电荷叫电流.若用字母Q表示电荷，用字母t表示通电时间，则电流的定义式为：I= ________.
（2）若流过导体的电流为0.5A，导体中要流过20C的电荷（C为电荷的国际单位库仑），则通电时间为_______s.
（3）若流过圆柱形导体单位体积的电子个数为n，每个电子所带电荷为e，电子在导体中流动速度为v，导体的横截面积为S，则导体中电流的数学表达式为：I= _______.
14．如图所示，将电流表正确接入电路时，false夹子应接电流表的______接线柱，如下边三个图所示电路中，处于短路状态的是______（填“a”“b”或“c”），这样的危害是易引起______灾．要使其成为正确的电路，需要拆掉接线柱______之间的导线．

15．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
16．如图所示，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了_______现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是_______，电流表测的是通过______的电流。
17．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
三、作图题（本大题共3小题）

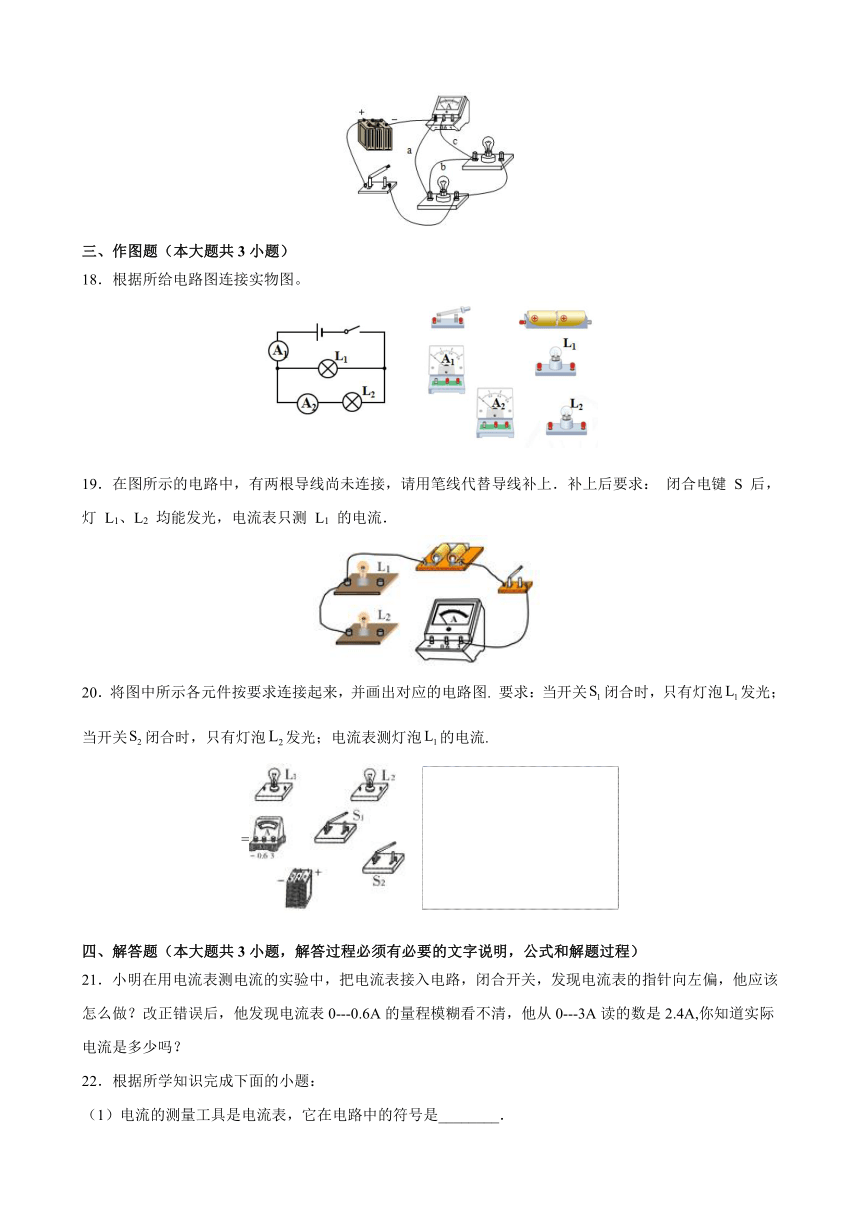

18．根据所给电路图连接实物图。
19．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求： 闭合电键 S 后，灯 L1、L2 均能发光，电流表只测 L1 的电流．
20．将图中所示各元件按要求连接起来，并画出对应的电路图. 要求：当开关false闭合时，只有灯泡false发光；当开关false闭合时，只有灯泡false发光；电流表测灯泡false的电流.
=
四、解答题（本大题共3小题，解答过程必须有必要的文字说明，公式和解题过程）
21．小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，他应该怎么做？改正错误后，他发现电流表0---0.6A的量程模糊看不清，他从0---3A读的数是2.4A,你知道实际电流是多少吗？
22．根据所学知识完成下面的小题：
（1）电流的测量工具是电流表，它在电路中的符号是________．
（2）电流表的使用方法：
①实验前，检查指针是否对准________．
②电流表要________接入电路中．
③使电流从电流表的________流入，从________流出．不允许把电流表直接连到________．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用________进行快速试触．
23．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
参考答案
1．D
【解析】A、计算器的电流很小，在微安级别；
B、电风扇的功率约几十瓦，电流约0.2A；
C、电冰箱电流约1A；
D、电饭锅的电流较大，电流约4-5A；
故D符合题意。
2．C
【解析】根据并联电路的电流特点，干路电流等于各支路电流之和计算干路电流。
干路电流为：I=200×10?3A+1A+0.3A+0.25A=1.75A。
AB选项的电流小于同时工作时的干路电流，故错误；
D选项的电流大于同时工作时的干路电流，故错误；
故C正确。
3．A
【解析】分析该图可知，两个灯泡并联，甲电流表测量的是L2的电流，乙电流表测量的是干路电流；故
A．电流表甲测的是L2的电流，故正确；
B．电流表乙测的是干路的电流，故错误；
C．电流表与电灯是串联的，故错误；
D．电流表乙测的是干路中的电流，故错误。
故选A。
4．B
【解析】电流从电源的正极出发，分两条支路：一条支路经过开关S1后，经电流表、灯L1返回电源负极；另一条支路经过开关S2后，经灯L2回到电源负极，电路中有两条电流路径，故灯L1、L2并联，故A错误；电流表串联在灯泡L1所在的支路上，电流表测量的是通过L1的电流，故B选项正确，C、D选项错误．
故选B．
5．C
【解析】A．观察电路图可见：灯L1与L2并联，A1测L1电流，A2测L2电流，S1在干线上，S2在L2支路上。只闭合S1时，L1发光、L2不发光，A不正确；
B．只闭合S2时，L1、L2均不发光，B不正确；
CD．闭合S1、S2时，L1、L2并联，A2测L2电流，C正确，D错误。
故选C。
6．D
7．B
【解析】A．开关闭合后，从电路图可以看到，两个灯泡并联，电流表测量的是灯泡false的电流，电流表不会损坏，A项不合题意；
B．开关闭合后，电流从正极流出，经过开关，再流到灯泡false的右端，然后经导线流到灯泡false的右端，经导线流到电流表的右端，流过电流表，最后回负极，这个过程没有流过灯泡，电流很大，会损坏电流表，选项B符合题意；
C．开关闭合后，从电路图可以看到，两个灯泡串联，电流表测的是串联电路的电流，不会损坏电流表，C项不合题意；
D．开关闭合后，从电路图可以看到，两个灯泡并联，电流表在干路，测的是总电流，不会损坏电流表，D项不合题意；
8．D
【解析】AB．由图可知，两灯泡并列连接，因此两个灯泡并联，故AB错误；
C．开关在干路上，所以开关控制整个电路，故C错误；
D．电流表A串联在L1支路上，测通过灯泡L1的电流，故D正确。
故D。
9．C
【解析】根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
10．B
【解析】由图可知，电流表的指针指在第三个小格处，若电流表所选用的量程是0~0.6A，分度值为0.02A，则电流表的示数为
false
故ACD不符合题意，B符合题意。
故选B。
11．A
【解析】A．用导线连接c、e，只有灯泡接入电路，电流表只能测量通过灯泡L1的电流，故A正确；
B．用导线连接d、e，两只灯泡串联接入电路，电流表测量通过L1、L2的电流，故B错误；
C．用两根导线分别连接a、d和c、e，两灯泡并联，电流表只能测量通过灯泡L1的电流，故C错误；
D．用两根导线分别连接b、d和c、e，两灯泡并联，电流表在干路上，测量通过灯泡L1和 L2的总电流，故D错误。
故选A。
12．C
【解析】A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，故C合题意；
D．如图，两个灯泡并联，电流表测量通过灯L2的电流，故D不合题意。
故选C。
13．false 40 neSv
【解析】(1)[1] 时间t内通过导体横截面的电荷量是Q，根据电流的定义可知电流
I=false
(2)[2]通电时间：
t=false=40s
(3)[3] t时间内电子移动的距离
L=vt
t时间内通过导体某一横截面的电子数：
N=nSL= nSvt
t时间内通过导体某一横截面的电荷量：
Q=Ne= neSvt
通过导体的电流：
I=false=neSv
14．负 b 火 false
【解析】[1] 将电流表正确接入电路时，电流应从正接线柱流入，从负接线柱流出，故B夹子应接电流表的负接线柱．
[2] 由图知道，电流从电源正极出来，依次经过开关灯泡回到电源的负极，故b为正确的电路；
[3] [4]由图（b）知道，灯泡的两端被导线连接，闭合开关后，电源会被短路，此时电路中电流较大，由焦耳定律知道，导线中会产生较多的热量，容易引起火灾； 要使其成为正确的电路，需要拆掉这段导线，即拆除接线柱AC之间的导线．
15．串 0.3
【解析】[1][2]使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入电流表，从负接线柱流出，如图所示
[3]由图1可知；图中电流表使用了0~0.6A的量程，分度值为0.02A，其读数为0.3A。
16．短路 5 并联 L1
【解析】[1]由电路图可知：电流从电源正极流出，经导线12457流回电源负极，造成短路，使得灯泡不能发光，电流表指针不偏转。
[2][3]去掉5号导线后，三个灯泡首尾并列连接，电流从电源正极流出经三条路径流回负极，即三个灯泡并联。
[4]电流表串联在L1所在支路，所以电流表测量的是L1的电流。
17．电流表被短路 b
【解析】[1][2]由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，此时L1、L2并联，两灯均发光；因此去掉b导线即为正常电路，此时电流表测右边灯泡所在支路的电流。
18．
【解析】从电源的正极开始连接电流表A1、灯泡L1、开关回到电源的负极，连接电流表A2和灯泡L2后并联在灯泡L1两端，如图所示：
19．
【解析】两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流，故应将L1右侧的接线柱与电流表的“-”接线柱相连接，灯泡L2右侧的接线柱与电流表的“3”接线柱相连接．如图所示：
．
20．
【解析】由题意知两灯泡互不影响，因此是并联，当开关false闭合时，只有灯泡false发光；当开关false闭合时，只有灯泡false发光，说明false位于灯泡false支路，false位于灯泡false支路，电流表测灯泡false的电流，即电流表与灯泡false串联，因此可得实物图及电路图如下：
21．（1）断开开关，将连接在正负接线柱上的导线位置互换 （2）0.48A
【解析】小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，说明正负接线柱接反了，应该断开开关，将连接在正负接线柱上的导线位置互换；他从0---3A读的数是2.4A,说明指在了第24个小格子，如果按0---0.6A的量程，每小格0.02A，所以应是0.48A.
22． 零刻度线 串联 正接线柱； 负接线柱 电源两极上 较大量程
【解析】
解答：（1）电流表是测量电流的工具，电流的单位是A，电流表的符号是：；
（2）①实验前，检查指针是否对准零刻度线．
②电流表要串联接入电路中．
③使电流从电流表的正接线柱流入，从负接线柱流出．不允许把电流表直接连到电源两极上．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用较大量程进行快速试触．
故答案为 (1). (2). 零刻度线 (3). 串联 (4). 正接线柱； (5). 负接线柱 (6). 电源两极上 (7). 较大量程
【点睛】此题主要考查电流表的使用方法，这是初中物理学习的重要内容，必须掌握．
23．并联 0.52 0.26
【解析】（1）①用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联．
②由图乙知道，电流表的量程是0.6A，每一个小格的示数是0.02A，所以，电流表的读数是0.52A；若两灯串联，由串联电路的特点可判断通过灯L1 的电流是0.52A；若两灯并联，则由并联电路的特点知道，通过L1的电流为总电流的一半，即通过灯泡L1 的电流也可能是0.26A；
（2）要探究并联电路干路电流是否等于各支路电流之和，应将两灯泡并联，三个电流表分别测量两干路和支路电流，所以需通过改动L2 与负极相连的导线，即导线3接错了，需要将负极与灯泡L2 相连的导线改接左下电流表的负接线柱，正确的电路图如下：
（3）根据题意知道，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，所以，两个副裁判对应的开关乙和丙需要并联后，再与主裁判对应的开关甲串联，如下图：
