4.3凸透镜成像的规律 2021年暑期训练 苏科版物理八年级上册（含答案）

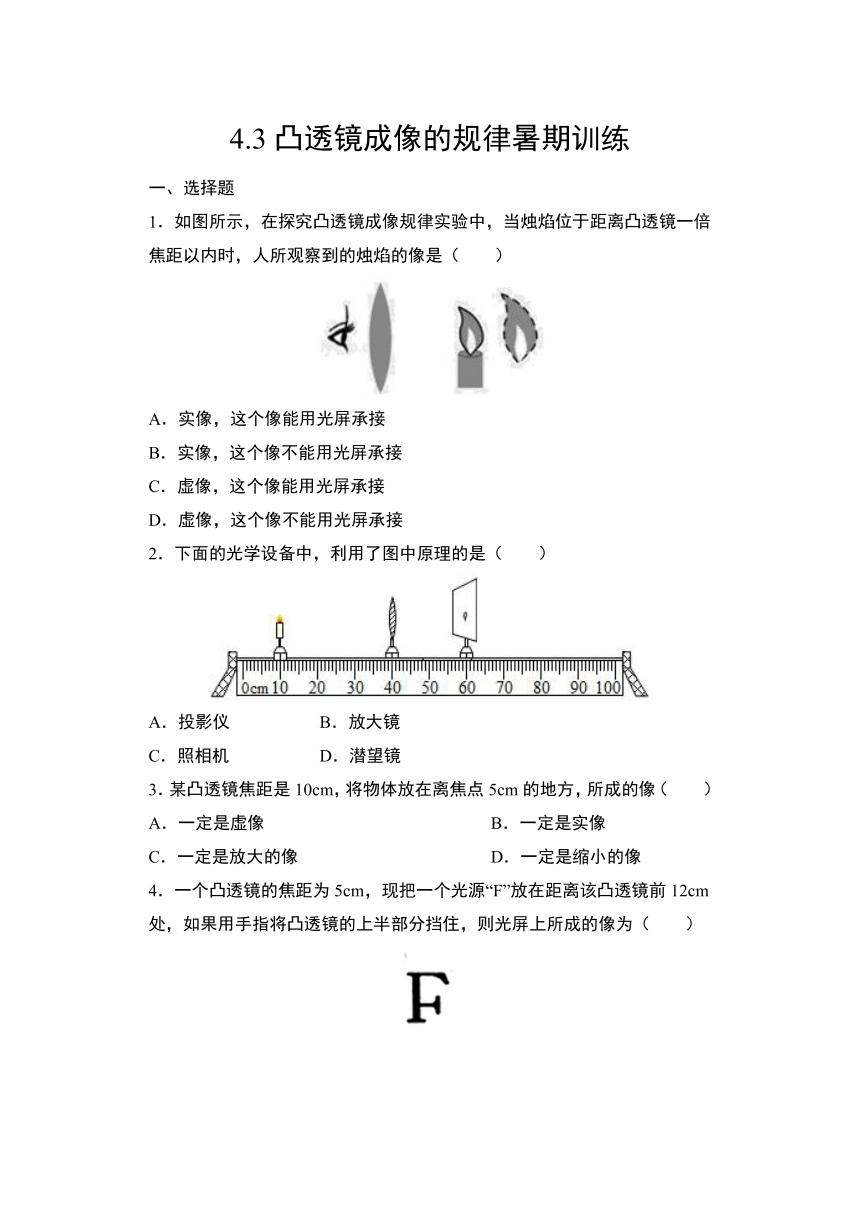

4.3凸透镜成像的规律暑期训练
一、选择题
1．如图所示，在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人所观察到的烛焰的像是（　　）
A．实像，这个像能用光屏承接
B．实像，这个像不能用光屏承接
C．虚像，这个像能用光屏承接
D．虚像，这个像不能用光屏承接
2．下面的光学设备中，利用了图中原理的是（　　）
A．投影仪 B．放大镜
C．照相机 D．潜望镜
3．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（　　）
A．一定是虚像 B．一定是实像
C．一定是放大的像 D．一定是缩小的像
4．一个凸透镜的焦距为5cm，现把一个光源“F”放在距离该凸透镜前12cm处，如果用手指将凸透镜的上半部分挡住，则光屏上所成的像为（　　）

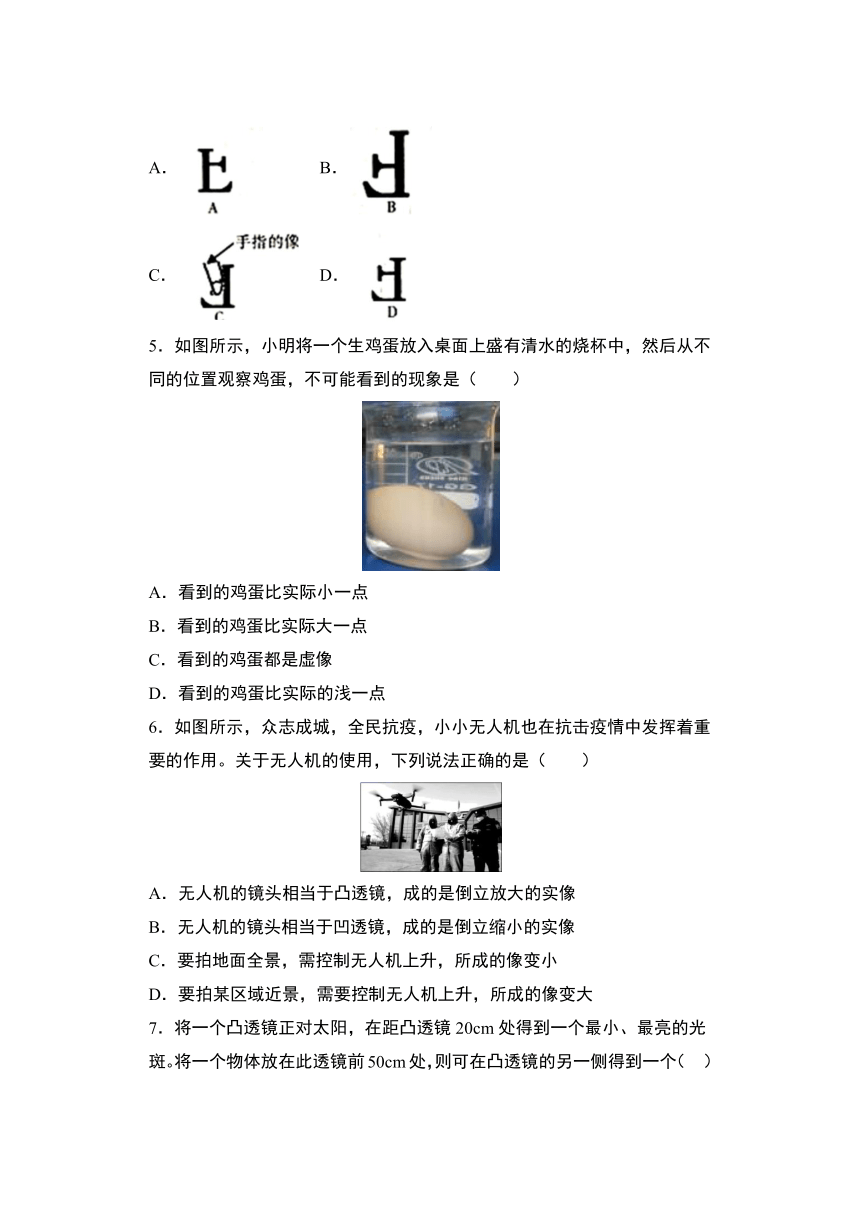

A． B．
C． D．
5．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（　　）
A．看到的鸡蛋比实际小一点
B．看到的鸡蛋比实际大一点
C．看到的鸡蛋都是虚像
D．看到的鸡蛋比实际的浅一点
6．如图所示，众志成城，全民抗疫，小小无人机也在抗击疫情中发挥着重要的作用。关于无人机的使用，下列说法正确的是（　　）
A．无人机的镜头相当于凸透镜，成的是倒立放大的实像
B．无人机的镜头相当于凹透镜，成的是倒立缩小的实像
C．要拍地面全景，需控制无人机上升，所成的像变小
D．要拍某区域近景，需要控制无人机上升，所成的像变大
7．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑。将一个物体放在此透镜前50cm处，则可在凸透镜的另一侧得到一个（ ）
A．倒立、放大的实像
B．倒立、等大的实像
C．倒立、缩小的实像
D．正立、放大的虚像

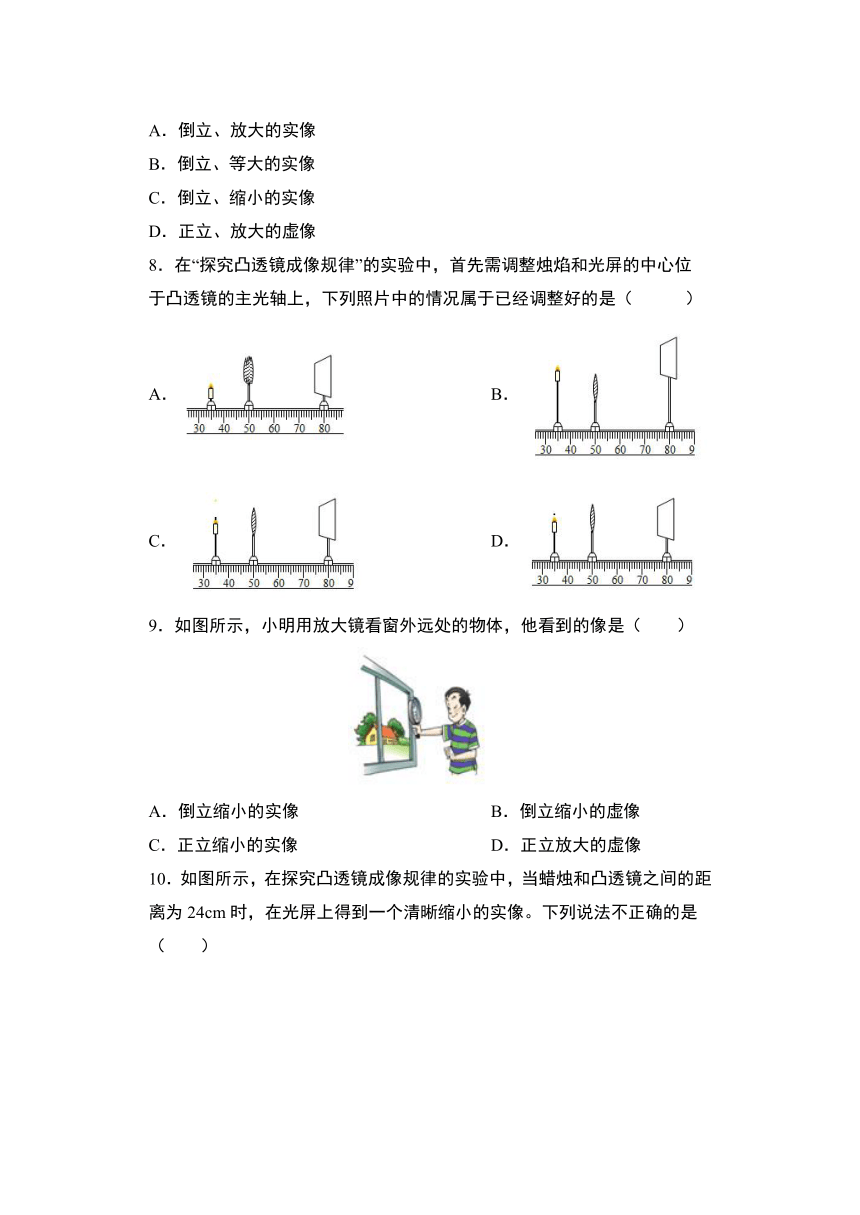

8．在“探究凸透镜成像规律”的实验中，首先需调整烛焰和光屏的中心位于凸透镜的主光轴上，下列照片中的情况属于已经调整好的是（ ）
A． B．
C． D．
9．如图所示，小明用放大镜看窗外远处的物体，他看到的像是（　　）
A．倒立缩小的实像 B．倒立缩小的虚像
C．正立缩小的实像 D．正立放大的虚像

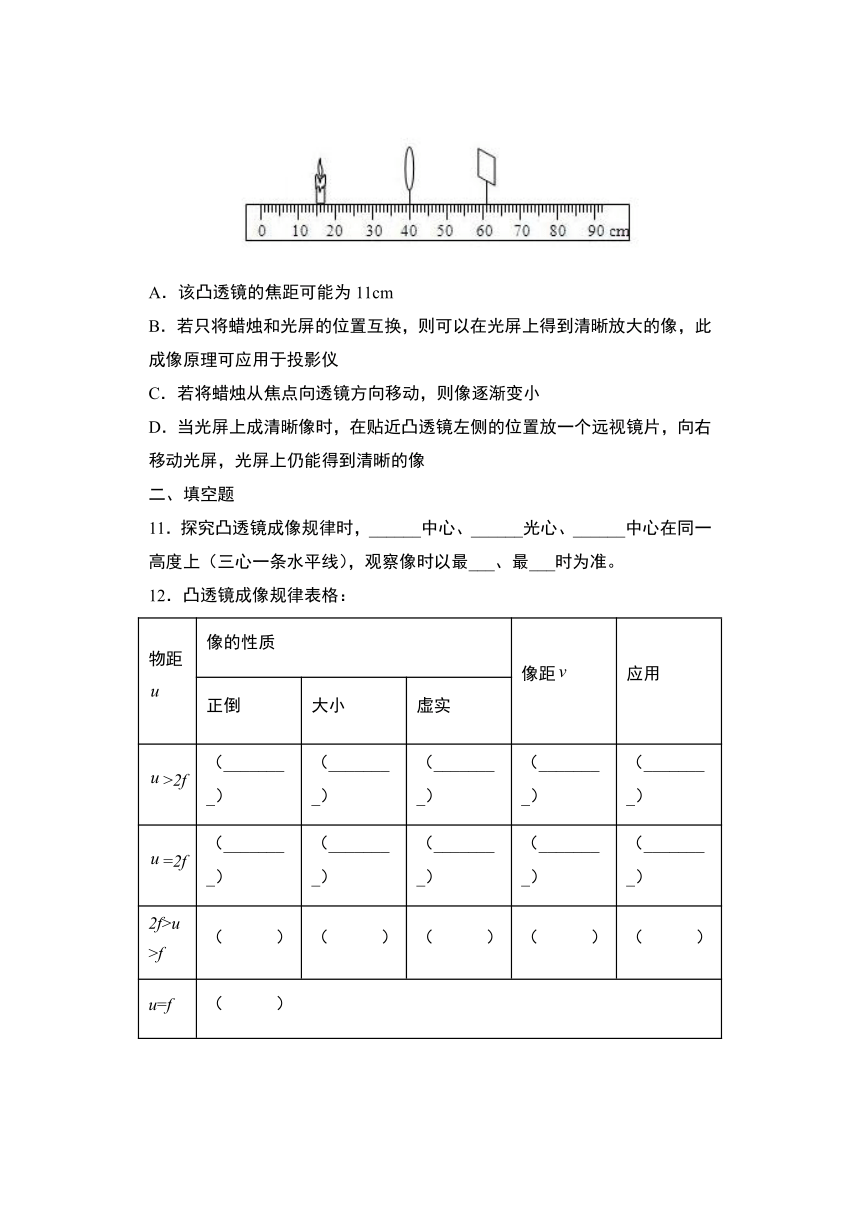

10．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为24cm时，在光屏上得到一个清晰缩小的实像。下列说法不正确的是（　　）
A．该凸透镜的焦距可能为11cm
B．若只将蜡烛和光屏的位置互换，则可以在光屏上得到清晰放大的像，此成像原理可应用于投影仪
C．若将蜡烛从焦点向透镜方向移动，则像逐渐变小
D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一个远视镜片，向右移动光屏，光屏上仍能得到清晰的像
二、填空题
11．探究凸透镜成像规律时，______中心、______光心、______中心在同一高度上（三心一条水平线），观察像时以最___、最___时为准。
12．凸透镜成像规律表格：
物距false
像的性质
像距false
应用
正倒
大小
虚实
false>2f
（________）
（________）
（________）
（________）
（________）
false=2f
（________）
（________）
（________）
（________）
（________）
2f>u>f
（ ）
（ ）
（ ）
（ ）
（ ）
u=f
（ ）
false（ ）
（ ）
（ ）
（ ）
（ ）

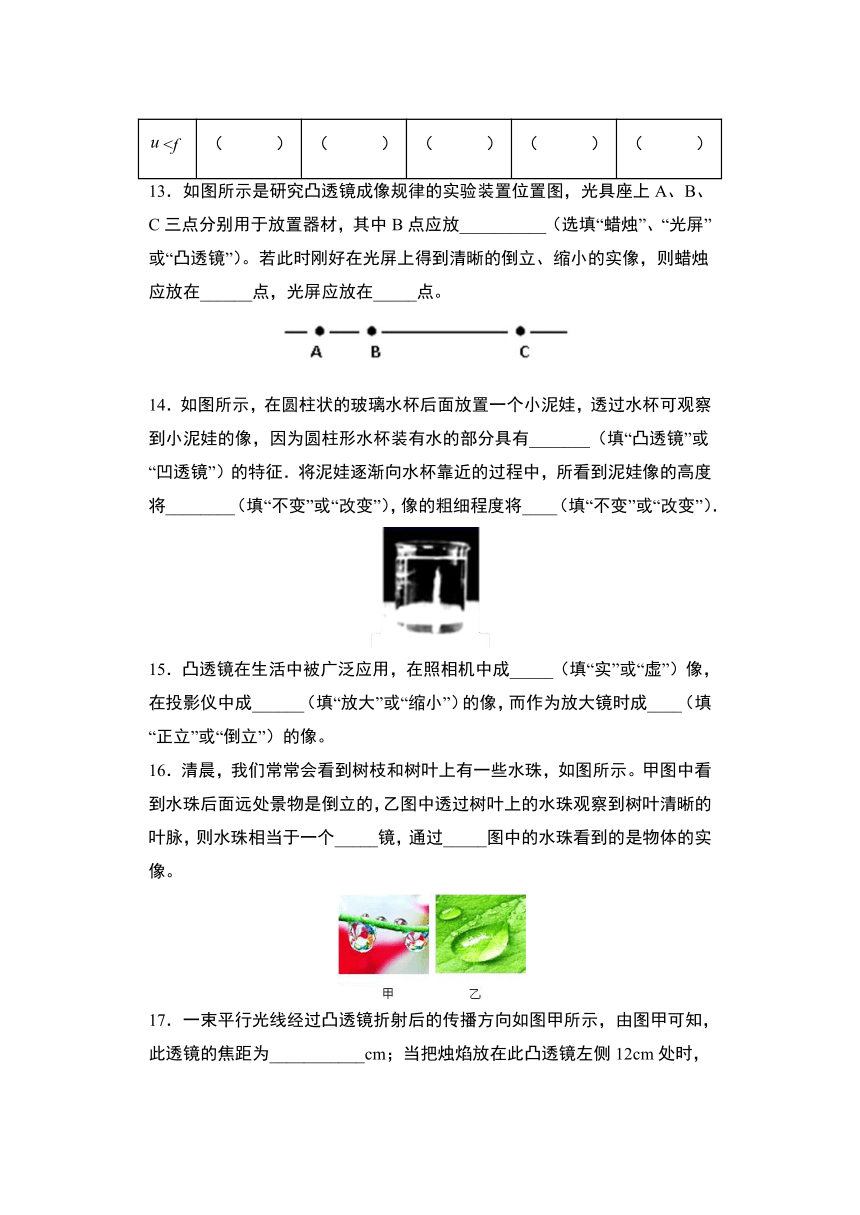

13．如图所示是研究凸透镜成像规律的实验装置位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放__________（选填“蜡烛”、“光屏”或“凸透镜”）。若此时刚好在光屏上得到清晰的倒立、缩小的实像，则蜡烛应放在______点，光屏应放在_____点。
14．如图所示，在圆柱状的玻璃水杯后面放置一个小泥娃，透过水杯可观察到小泥娃的像，因为圆柱形水杯装有水的部分具有_______（填“凸透镜”或“凹透镜”）的特征．将泥娃逐渐向水杯靠近的过程中，所看到泥娃像的高度将________（填“不变”或“改变”），像的粗细程度将____（填“不变”或“改变”）．
15．凸透镜在生活中被广泛应用，在照相机中成_____（填“实”或“虚”）像，在投影仪中成______（填“放大”或“缩小”）的像，而作为放大镜时成____（填“正立”或“倒立”）的像。
16．清晨，我们常常会看到树枝和树叶上有一些水珠，如图所示。甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清晰的叶脉，则水珠相当于一个_____镜，通过_____图中的水珠看到的是物体的实像。
17．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图甲可知，此透镜的焦距为___________cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个___________（选填“正立”或“倒立”）、放大的虚像。
18．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图像，如图所示，该凸透镜的焦距为______，物距为3.5cm时，光屏上能得到______（“缩小”，“放大”或“不变”） 像，把物体从距透镜3cm处移动到8cm处，像将逐渐 ______（“变小”，“变大”或“不变”）。
19．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
20．在“研究凸透镜成像”的实验中，如图所示，当蜡烛放在a点时，此时光屏上能看到清晰_____（选填“缩小”“等大”或“放大”）的像，当把蜡烛从a点移动到c的过程中，像的大小逐渐_____（选填“变大”“变小”或“不变”），当蜡烛位于d点时，光屏上_____（选填“能”或“不能”）看到清晰的像。
三、解答题
21．在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，该凸透镜的焦距是___________cm。
（2）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、___________的实像（填写像的性质）；
（3）小明把爷爷的远视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向___________（选填“远离”或“靠近”）透镜的方向移动。
22．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
　　　　　　　　　　　　
（1）实验前，小明先想办法测凸透镜的焦距，如图甲所示，他将凸透镜正对太阳光，在透镜下方平行地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图象如图乙所示。则判断该透镜的焦距f为______cm，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，使烛焰和光屏中心位于______。
（2）实验过程中，当蜡烛与凸透镜的距离如图丙时，在光屏上可得到一个清晰的倒立、______（填“放大”或“缩小”或“等大”）的实像。
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图丁所示。则人眼在图中的______（选填“A”或“B”）处能观察到蜡烛的像，像是图a中的______（选填“1”、“2”、“3”或“4”）
（4）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，如图b所示，给凸透镜“戴”上近视眼镜（相当于一个凹透镜），此时光屏上能成一清晰的像：若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是______。
①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜
A．①③　　B．①④　　C．②③　　D．②④
答案
1．D 2．C 3．C 4．D 5．A
6．C 7．C 8．C 9．A 10．D
11．烛焰 凸透镜 光屏 清晰 明亮
12．倒立 缩小 实像 2f>false>f 照相机、摄像机 倒立 等大 实像 false=2f 测焦距、倒立、放大、实像、false>2f、投影仪、幻灯机、不成像、正立、放大、虚像、false>false、放大镜
13．凸透镜 C A 14．凸透镜（中间厚边缘薄） 不变 改变
15．实 放大 正立 16．凸透 甲 17．15 正立
18．2cm 放大 变小 19．照相机 右
20．缩小 变大 不能
21．11.0（要估读） 放大 靠近
22．12 同一高度 放大 B 4 D
