2.0《磁场》PPT课件(新人教版选修1-1)

(共104张PPT)

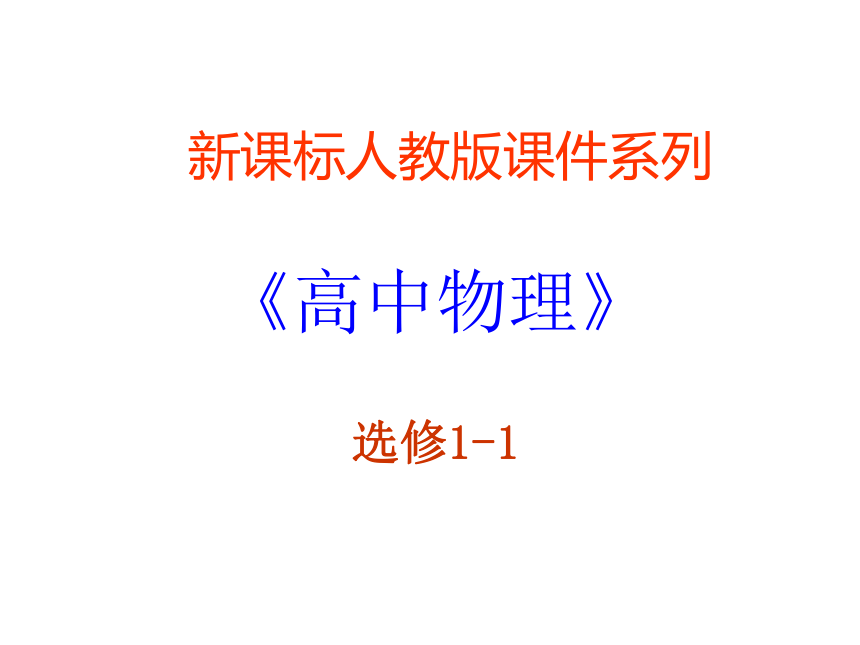

新课标人教版课件系列
《高中物理》
选修1-1

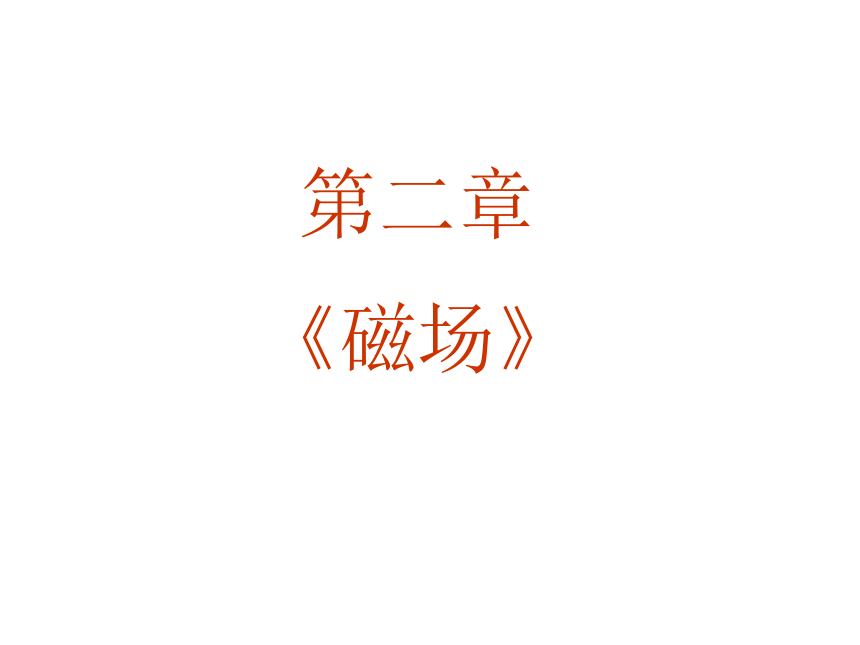

第二章
《磁场》

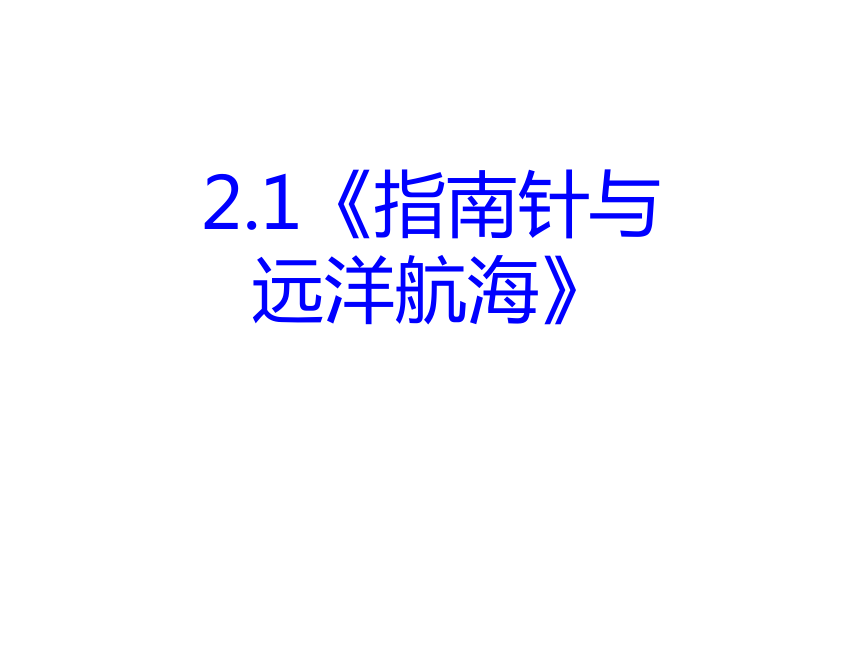

2.1《指南针与
远洋航海》

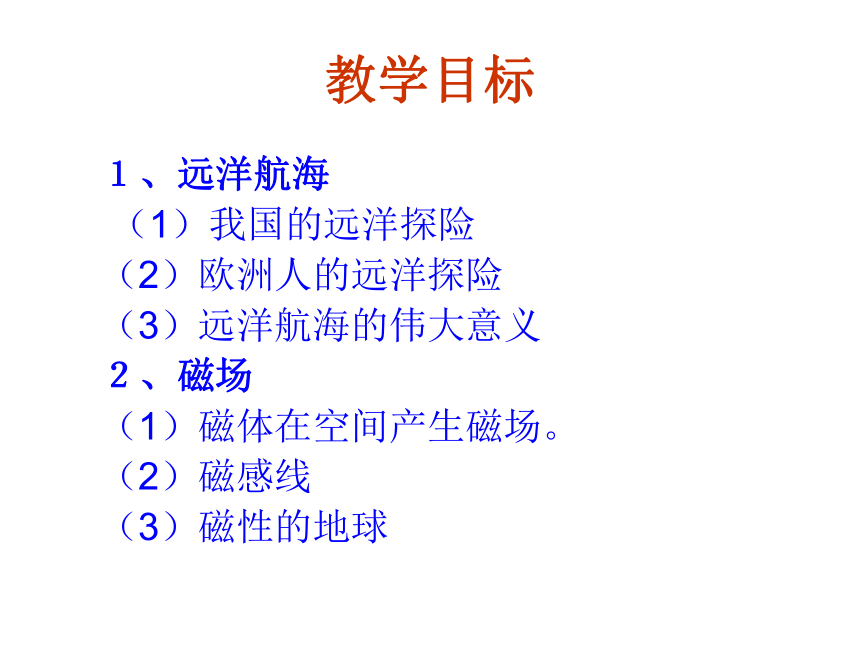

教学目标
１、远洋航海
（1）我国的远洋探险
（2）欧洲人的远洋探险
（3）远洋航海的伟大意义
２、磁场
（1）磁体在空间产生磁场。
（2）磁感线
（3）磁性的地球

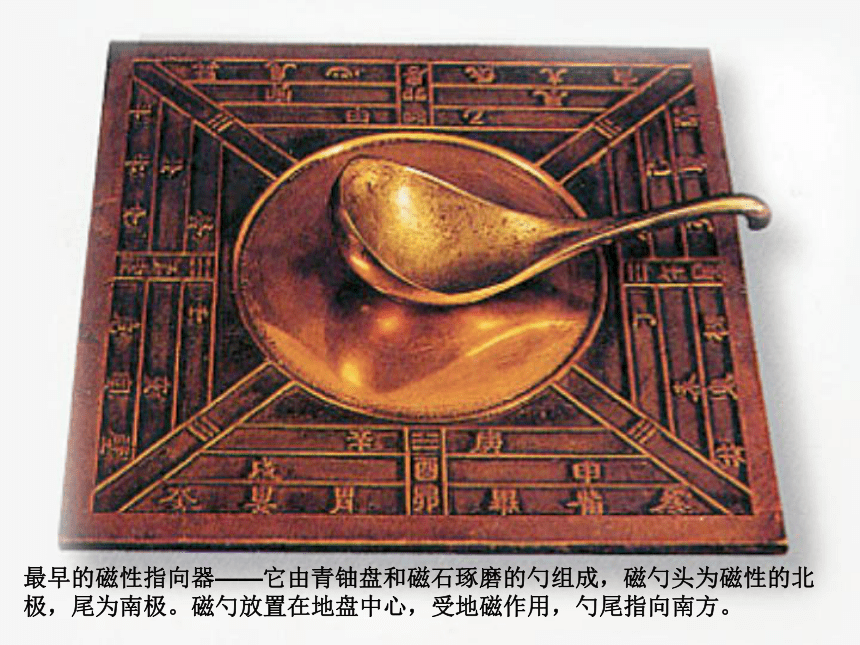

最早的磁性指向器——它由青铀盘和磁石琢磨的勺组成，磁勺头为磁性的北极，尾为南极。磁勺放置在地盘中心，受地磁作用，勺尾指向南方。

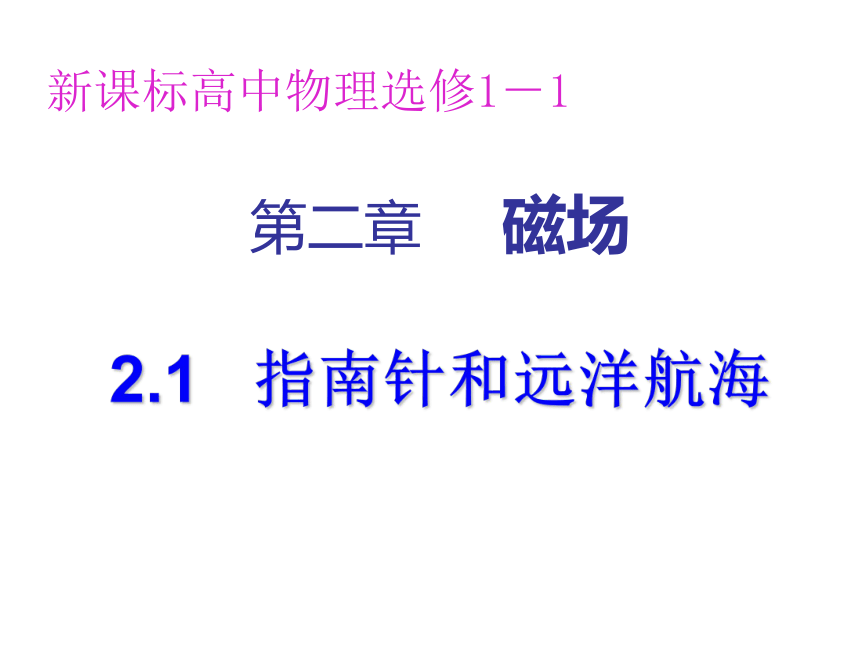

2.1 指南针和远洋航海
新课标高中物理选修1－1
第二章 磁场
一、早期对磁的研究和使用
1、郑和下西洋：
我国是最早在航海上使用指南针的国家，导航时兼
用罗盘和观星 ，二者相互补充，相互修正。
用罗盘指引航向，探索航道，将船只航向的变动与
指南针指向的变动的关系总结出来，画出的航线在古代
称为针路或针径。 1405—1433年间，郑和先后7次下西洋。他率领当
时世界上最强大的船队，先后到达了亚洲、非洲的三十
几个国家。是世界航海史上伟大的壮举。 郑和下西洋，不但是中国海上探险事业的巨大成
就，也是世界地理发现史上的光辉纪录。

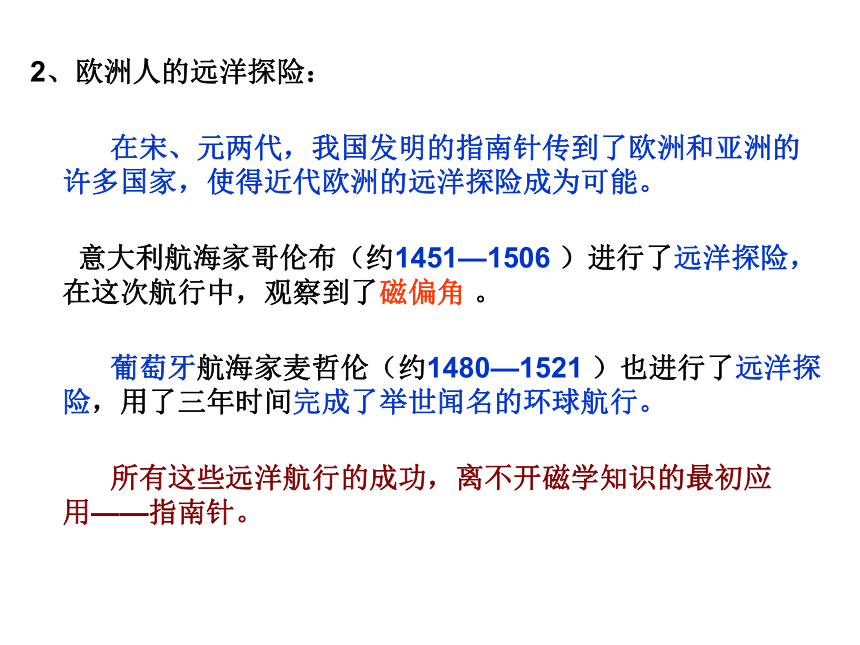

2、欧洲人的远洋探险：
在宋、元两代，我国发明的指南针传到了欧洲和亚洲的许多国家，使得近代欧洲的远洋探险成为可能。
意大利航海家哥伦布（约1451—1506 ）进行了远洋探险，在这次航行中，观察到了磁偏角 。
葡萄牙航海家麦哲伦（约1480—1521 ）也进行了远洋探险，用了三年时间完成了举世闻名的环球航行。
所有这些远洋航行的成功，离不开磁学知识的最初应用——指南针。

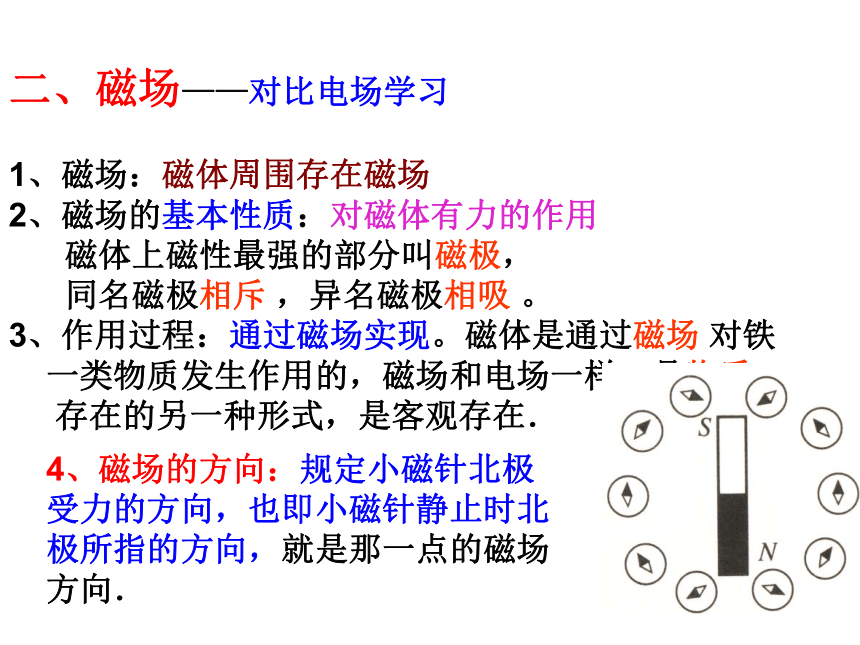

二、磁场——对比电场学习
1、磁场：磁体周围存在磁场
2、磁场的基本性质：对磁体有力的作用
磁体上磁性最强的部分叫磁极，
同名磁极相斥 ，异名磁极相吸 。
3、作用过程：通过磁场实现。磁体是通过磁场 对铁
一类物质发生作用的，磁场和电场一样，是物质
存在的另一种形式，是客观存在．
4、磁场的方向：规定小磁针北极受力的方向，也即小磁针静止时北极所指的方向，就是那一点的磁场方向．

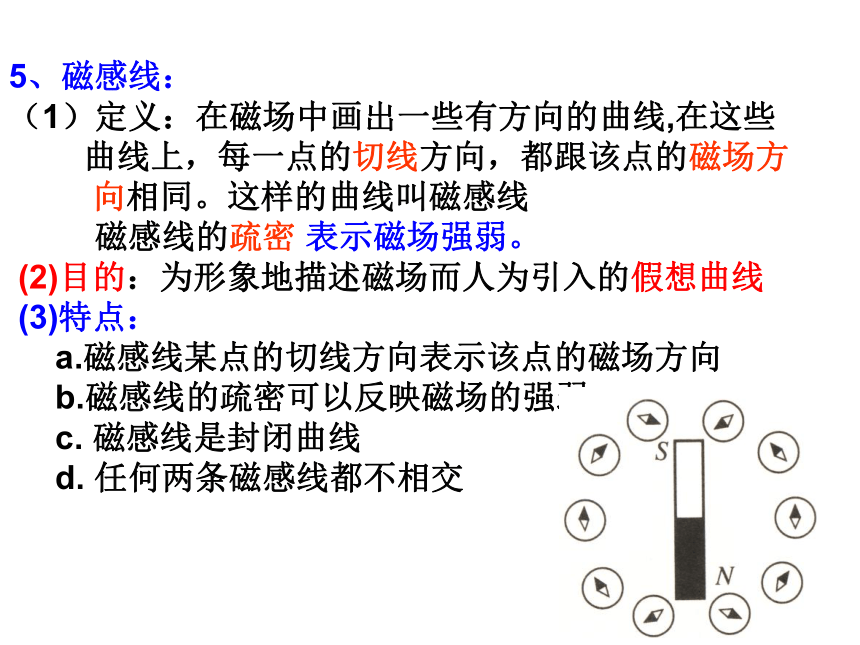

5、磁感线：
（1）定义：在磁场中画出一些有方向的曲线,在这些
曲线上，每一点的切线方向，都跟该点的磁场方
向相同。这样的曲线叫磁感线
磁感线的疏密 表示磁场强弱。
(2)目的：为形象地描述磁场而人为引入的假想曲线
(3)特点：
a.磁感线某点的切线方向表示该点的磁场方向
b.磁感线的疏密可以反映磁场的强弱
c. 磁感线是封闭曲线
d. 任何两条磁感线都不相交

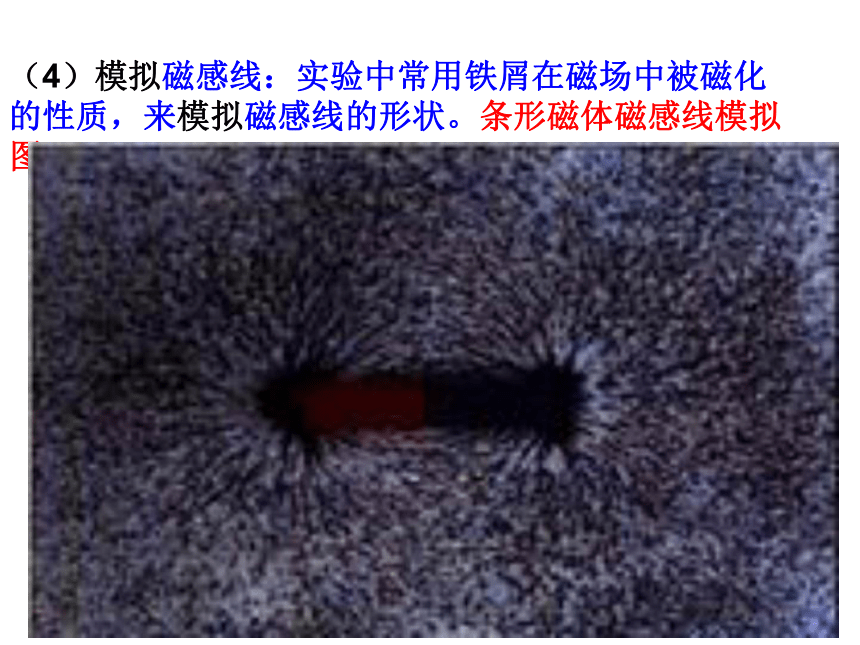

（4）模拟磁感线：实验中常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。条形磁体磁感线模拟图1

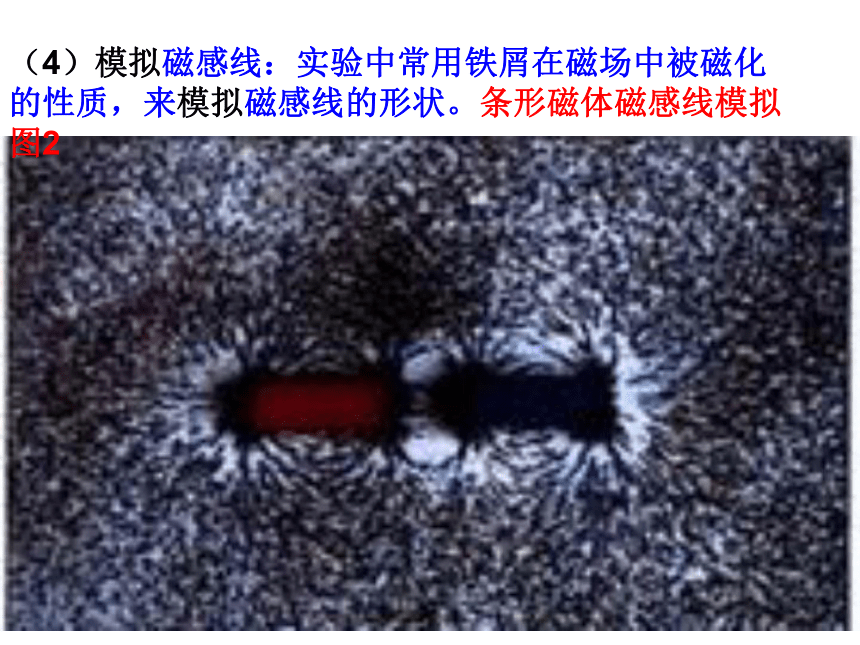

（4）模拟磁感线：实验中常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。条形磁体磁感线模拟图2
（5）条形磁体和蹄形磁体的磁感线：
磁感线方向
外部：从N极到S极，内部：从S极到N极
磁感线与电场线的联系与区别
1、磁场的方向：规定小磁针北极受力的方向（或小磁针静止时北极所指的方向）
2、磁感线
（1）为形象描述磁场而假想的曲线，实际不存在
（2）疏密表示强弱，切线方向表示磁场方向
（3）磁铁外部从N极到S极，内部从S极到N极，形成闭合曲线
（4）不相交
1、电场的方向：规定正电荷所受电场力的方向
2、电场线
（1）为形象描述电场而假想 的曲线，实际不存在
（2）疏密表示强弱，切线方 向表示电场方向
（3）始于正电荷，终止于负电荷的非闭合曲线
（4）不相交
三、地磁场：
1、定义：地球是个磁体，具有磁场，叫地磁场。
地磁场的分布大致上就像一个条形磁体
各地磁感线近似平行地面
2、磁偏角：
（1）地球的地理南北极与地磁场的南北相反
（2）地球的地理两极与地磁场的两极并不重合，磁
针并非准确地指南或指北，有个夹角，叫地磁偏
角，简称磁偏角
3、地磁场的磁感线分布图：见上图
4、说明：宇宙中的许多天体 都具有磁场。月球也有磁场。但
月球不象地球那样有一个全球性 的磁场。火星也没有全球性
的磁场，所以火星上指南针不起作用。
地磁场的分布大致上就像一个条形 磁体。
各地磁感线近似平行地面
小结
一、磁场
1、磁场：磁体周围存在磁场。类似电场。
2、磁场的基本性质：对磁体有力的作用。
同名磁极相斥 ，异名磁极相吸 。
3、作用过程：通过磁场实现。
4、磁场的方向：规定小磁针北极受力的方向，也即小磁
针静止时北极所指的方向，就是那一点的磁场方向．
二、磁感线：
1、作用：形象地描述磁场。
切线方向表示磁场方向；疏密 表示磁场强弱。
2、磁感线方向：
外部：从N极到S极，内部：从S极到N极
3、特点：不相交、不中断闭合曲线
小结
4、 模拟磁感线：实验中常用铁屑在磁场中被磁化的性
质，来模拟磁感线的形状。
5、条形磁体和蹄形磁体的磁感线形状。
注意：内部：从S极到N极
6、磁感线与电场线的联系与区别
三、地磁场
1、 地磁场的分布大致上就像一个条形 磁体。
南北极相反。各地磁感线近似平行地面
2、磁偏角：地理两极与地磁场的两极并不重合，有个
夹角，叫地磁偏 角。
3、说明：许多天体 都具有磁场。月球也有磁场。火星
没有全球性 的磁场，所以火星上指南针不起作用。
课堂练习和课外作业
课堂练习： P28 问题与练习 1、2、3、4，探索者
课外作业： P28 问题与练习 作业本
1．分别用字母在图中空白处标出磁体的南北极
2．确定磁场方向的方法是：将一不受外力的 　 放入磁场中需测定的位置，当小磁针在该位置静止时，小磁针N极的指向即为该点的磁场方向
3．小磁针的指南指北性表明地球是一个 　
小磁针
大磁体　
4．地理的　 　　　是地磁的北南极。指南针并不指向地球的正南正北，其间有一个交角叫 　　 。在地球两极附近，地磁场的磁感应强度约为5×10-5T，而永久磁铁两极附近的磁感应强度约为0.5T.地磁场是非常弱的。
5．关于磁感线的下列说法中，正确的是（ 　）
Ａ．磁感线是真实存在于磁场中的有方向的曲线
Ｂ．磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ．磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ．磁感线有可能出现相交的情况
南北极
磁偏角
B
6．下列情况可以肯定钢针没有磁性的是（ ）
Ａ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的南极，则两者相互排斥
Ｂ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极，则两者相互排斥
Ｃ． 将钢针的一端接近磁体的北极，两者相互排斥，再将钢针的另一端接近磁体的北极，则两者相互吸引,
Ｄ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极 ,则两者相互吸引
D
7、下列说法正确的是（　 ）
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ
AB
补充:我们周围的磁现象
一、无处不在的磁
1.我们的祖先发明指南针，对世界文明产生重大影响。
2.现代人好比被“磁海”包围。
3.生物磁性的研究为人类开辟了崭新的视野。
…………
二.地磁场
地理的南北极与地磁的N、S极相反。
第一节 我们周围的磁现象
三.磁性材料
1.磁化——使不具有磁性的物质具有磁性的过程叫磁化。
任何物质在外磁场中都能或多或少地被磁化。
2.磁性材料
——磁化后磁性很强的物质叫磁性材料，又称为铁磁性物质
3.磁性材料的分类
①软磁性物质：磁化后容易去磁的物质称软磁性物质。
软磁性物质剩磁较小。
②硬磁性物质：磁化后不易去磁的物质称硬磁性物质。
硬磁性物质剩磁较大。
我们周围的磁现象
4.磁性材料的应用
软磁性材料的剩磁弱，容易去磁，适用于需要反复磁化的场合。
硬磁性材料的剩磁强，不易去磁，适用于制成永磁体。
【问题】以下物品，应用哪种材料制成？
磁感线与电场线的联系与区别
　　　　　　　电场线 　　　　　　　磁感线
1．电场线从　　 　　出发，终止于　　　　，电场线是　　 的曲线，正、负电荷可单独存在． 1．在磁体内部，磁感线是从　 　极指向　 　极，外部是从　　 　出发从　　　进去，磁感线是　　 　　的曲线，Ｎ、Ｓ极是不可分割的．
2．　 电荷在电场中某点受到电场力的方向与该点的　　　方向一致，也与该点所在电场线的　　 　方向一致． 2．小磁针在磁场中静止时　　 　　极的指向或　　　 　极的受力方向与该点的　　 　方向一致，也与该点所在磁感线的　　　方向致．
3．电场中任何两条电场线都 　相交． 3．磁场中任何两条磁感线都　　 相交．
4．电场线的疏密表示电场的　 ． 4．磁场线的疏密表示磁场的　 　．
2.2《电流的磁场》
教学目标
知识与能力
１、电流的磁效应 （１）直线电流：安培定则：右手握住导线，伸直的拇指的方向代表电流的方向，那么弯曲的四指所指的方向就是磁感线的环绕方向 （２）环形电流：右手握住环形导线,弯曲的四指所指的方向代表电流的方向，拇指所指的方向就是圆环中心周线上的磁感线的方向 （３）螺线管：右手握住螺线管，弯曲的四指所指的方向代表电流的方向，拇指所指的方向就是螺线管内部磁感线的方向
实验仪器：
直导线、硬纸板、细铁屑、直流电源
在现代社会,磁铁除了能够用于指示方向,还有广泛的其他用途
磁悬浮列车有速度快、爬坡能力强、能耗低的优点，每个坐位的能耗仅为飞机的三分小、安全舒适、不燃油，污染少.
电磁起重机
电磁起重机可以产生强大的磁性，来回搬运物品.
带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？
一、奥斯特实验
科学家们基于这种想法，一次又一次地寻找电与磁的联系.
1820年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场.这一重大发现轰动了科学界，使电磁学进入一个新的发展时期．
丹麦物理学家奥斯特发现的电流磁效应，是科学史上的重大发现．
揭开了物理学史上的一个新纪元．
奥斯特不只是一位著名的物理学家，还是一位优秀的教师．他的讲课有表演，有分析．他非常重视实验，他说过“我不喜欢那种没有实验的枯燥的讲课，因为归根到底，所有的科学进展都是从实验开始的．
演示实验
将直导线与小磁针平行并放在小磁针的上方和下方.
观察（点击观看实验视频）
1．当直导线通电时产生什么现象． 2．断电后发生什么现象． 3．改变通电电流的方向后发生什么现象 .
观察到的物理现象
通电时小磁针发生偏转；
断电时小磁针转回到指南北的方向；
说明： ……通电导线周围存在磁场．
通电电流方向相反，小磁针偏转方向也相反．
说明：……磁场方向与电流方向有关．
总结奥斯特实验：
现象：导线通电，周围小磁针发生偏转；通电电流方向改变，小磁针偏转方向相反．
规律：通电导线周围存在磁场；磁场方向与电流方向有关．
直线电流
的磁场
二.环形电流的磁场
1.
单个环
2、通电螺线管的磁场
观察铁屑的分布和小磁针的指向．在板上均匀撒满铁屑在螺线管两端各放一个小磁针，通电后观察小磁针的指向．轻轻敲板，观察铁屑的排列．改变电流方向再观察一次．
实验演示
在板上均匀撒满铁屑，通电后轻轻敲板，观察铁屑的排列．
实验演示
想一想
通电前小磁针如何指向，通电后发生什么现象？
原来小磁针指南北，通电后磁针偏转．
想一想
改变通电方向，小磁针的指向有什么不同，说明什么？
小磁针指向相反，说明通电螺线管两端的极性与通电电流有关.
想一想
通电后，轻轻敲板，铁屑为什么会产生规则排列？铁屑的排列与什么现象一样？
铁屑磁化变成“小磁针”，轻敲使铁屑可自由转动．使铁屑按磁场进行排列．其排列与条形磁体的排列相同，通电螺线管相当于条形磁体．
安培定则
用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极．
注意：内部磁场的方向：从S极指向N极，外部磁场N极指向S极。
通电螺线管外部磁场与条形磁体类似。
在通电螺线管内部有一点A,通过A点的磁感线方向一定是 （ ）
A．从螺线管的N极指向S极
B．放在该点的小磁针北极受力的方向
C．从螺线管的S极指向N极
D．放在该点的小磁针的南极受力的方向
B C
返回
返回
奥斯特实验
返回
2.3《磁场对通电导线
的作用》
教学目标
知识能力
1、安培力：通电导体在磁场中受到力的作用 ２、磁感应强度------磁场的强弱 ３、安培力的方向：左手定则：伸开左手．使拇指跟其余四指垂直．并且都跟手掌在同一个平面内，让磁感线穿入手心．并使四指指向电流的方向．那么．拇指所指的方向就是通电导线所受安培力的方向。 ４、电动机原理
实验仪器：
三块相同的蹄形磁铁、一根直导线、直流电源、支架
一. 安培力的定义：通电导线在磁场中受的力通常称为安培力。
二.安培力的大小：
F=BIL
适用条件：1）匀强磁场
2）导线与磁场垂直
3）当I与B有夹角 时，F=BIL sin
（将B分解成B⊥和B∥，其中F=B⊥IL=BILsinθ）
B
I

B
I
B
I
推广:
1）当I B， F=BIL
2）当I // B， F=0
下面请两个同学上来，先述说自己的实验方案，再进行探究，并对实验现象进行小结
既跟磁场方向垂直，又跟电流方向垂直，即安培力的方向总是垂直于磁感线和通电导线所在的平面．
安培力的方向：
1）伸开左手，大拇指跟四指垂直 ，且在同 一平面内
左手定则：
2）让磁感线穿过手心
左手定则：
3）使四指指向电流方向 ，则拇指指向安培力的方向
例：左手定则运用
I
F
F
B
B
例4：将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列图中导线受安培力的大小。
上课时我们观察了电动机的工作，当电流方向发生变化时线圈转动方向发生变化，现在我们学习了左手定则，能否解释以上现象呢？
三、磁电式电流表：
1、 基本组成部分：磁铁和放在磁铁两极之间的线圈
抢答（每小题10分，共5题）：
①线圈的转动是怎样产生的？
②线圈为什么不一直转下去？
答：线圈转动是因为它受到安培力的作用
答：当线圈受力平衡时，将不再转动
③为什么指针偏转角度的大小可以说明被测电流的强弱？
答：螺旋弹簧变形，反抗线圈转动。电流越大安培力越大，螺旋弹簧的形变也就越大，所以，从线圈偏转的角度就能判断通过电流的大小
④如何根据指针偏转的方向来确定电路上电流的方向？
答：电流方向改变，安培力的方向也随之改变，指针的偏转方向也随着改变，故根据指针的偏转方向能判断被测电流的方向
⑤使用时要特别注意什么？
答：所通电流不能太大
1、安培力的大小：
2、安培力的方向——左手定则
1）当I B， F=BIL
2）当I // B， F=0
3）当I与B有夹角 时，F=BIL sin
3、电流表的工作原理
2.4《磁场对运动电荷
的作用》
教学目标
知训与能力
１、洛仑兹力 （1）洛仑兹力：磁场对运动电荷力的作用 （2）洛仑兹力和安培力是微观和宏观的关系
２、洛仑兹力的方向的判断
３、电子束的磁偏转 1、磁场的强弱和电子的速度都能影响圆的半径
４、显像管的工作原理
实验仪器：
安装一个阴极、一个阳极的真空玻璃管、高压电源、磁铁
电量为 q 电荷在磁场中受到的洛仑兹力：
大小:
1.洛仑兹力
一、磁场对运动电荷的作用—洛仑兹力
方向:
垂直由 和 构成的平面。
洛仑兹力不对运动电荷作功，它只改变带电粒子的运动方向，并不改变带电粒子的速率和动能。
以速度 v 置入一带电量为 q 的粒子，粒子受到电场和磁场的共同作用。
+
+
+
-
-
-
E
速度选择器
Fe
fL
B
当粒子速度较小时，电场力大于洛伦兹力，粒子向左偏转被左极板吸收。
4.带电粒子在磁场和电场中的运动
(1)质谱仪的工作原理
1.质谱仪
当粒子速度较大时，电场力小于洛伦兹力，粒子向右偏转被右极板吸收。
当粒子速度满足电场力等于洛伦兹力时，
粒子竖直向下运动穿过狭缝进入下方磁场 B’；
通过调整 E 和 B 可选择粒子速度。
R
B’
+
+
+
-
-
-
v
E
速度选择器
Fe
fL
B
质量大的同位素粒子，轨道半径大，质量小的同位素粒子，轨道半径小。不同质量的粒子在胶片屏上留下不同的质谱线。
在 B’ 中作圆周运动的轨道半径为：
根据质谱线的位置，可推出同位素的质量。
(2)同位素
有相同的质子数和电子数，但中子数不同的元素。它们的化学性质相同，无法用化学的方向将它们分离开。
由 知:
质谱线：
其结构为金属双 D 形盒，在其上加有磁场和交变的电场。
2.回旋加速器
由于金属具有静电屏蔽作用，带电粒子在磁场的作用下作圆周运动，进入缝隙后，电场极性变换，粒子被反向加速，进入右半盒，由于速度增加，轨道半径也增加。然后又穿过缝隙，电场极性又变换，粒子不断地被加速。
将一粒子置于双 D形盒的缝隙处，在电场的作用下，进入左半盒。
~
B
B
(1)原因: 是由于运动电荷在磁场中受洛伦兹力的结果。
载流导体的宽为 b，厚为 d。通有电流 I 。
1879年霍耳发现，把一载流导体放在磁场中，如果磁场方向与电流方向垂直，则在与磁场和电流二者垂直的方向上出现横向电势差，这一现象称之为霍耳现象。
I
b
d
VH
q
3.霍尔效应
以载流子是正电荷为例,
为霍尔系数。
描写电流元在磁场中受安培力的规律。
大小：
用矢量式表示：
二、磁场对电流的作用
1.安培定律
1.内容
安培定律：一个电流元在磁场中所受磁场力为电流元 与磁感应强度 的矢量积。
方向：从 右旋到 ，大拇指指向
垂直由 和 构成的平面。
计算一段电流在磁场中受到的安培力时，应先将其分割成无限多电流元，将所有电流元受到的安培力矢量求和----矢量积分。
均匀磁场中曲线电流受的安培力，等于从起点到终点的直线电流所受的安培力。
由于 ，
a
b
I
2.一段电流在磁场中受力
3.均匀磁场中曲线电流受力
例1：在无限长载流直导线 I1 旁，平行放置另一长为L的载流直导线 I2 ,两根导线相距为 a，求导线 I2所受到的安培力。
解：由于电流 I2 上各点到电流 I1 距离相同，I2 各点处的 B 相同，
I2 受到的安培力方向如图所示，
其中
I2 受到 I1 的引力。
同理 I1 也受到 I2 的引力。
安培力大小：
例2：在无限长载流直导线 I1 旁，垂直放置另一长为 L 的载流直导线 I2 , I2 导线左端距 I1 为 a，求导线 I2 所受到的安培力。
解：
建立坐标系,坐标原点选在 I1上，
电流元受安培力大小为：
其中
分割电流元， 长度为 dx ,
例3：在均匀磁场中，放置一半圆形半径为 R 通有电流为 I 的载流导线，求载流导线所受的安培力。
解：由均匀磁场中曲线电流受力的结论：半圆形电流受到的安培力相当于沿直径电流受到的安培；
R
⊙
将平面载流线圈放入均匀磁场中，
电磁系列电表指针转动：在永久磁铁的两极之间的空气隙内放一个可绕固定轴转动的线圈，载流线圈在磁场中受力矩的结果。
2.磁场对载流线圈的作用
1.载流线圈在磁场中受到的力矩
规定：与电流满足右手定则的法线方向为正向。
da边受到安培力:
bc边受到安培力:
Fda 与 Fbc大小相等方向相反，作用在一条直线上，相互抵消。
ab边受到安培力:
cd边受到安培力:
Fab与Fcd大小相等方向相反，不在一条直线上，不能抵消，为一对力偶，产生力矩。
作俯视图,
线圈受到的力矩大小为：
如果为N匝平面线圈：
S 闭合电流所包围的面积！
大小：
单位：安培·米2
方向:线圈正法线方向；
定义：磁矩
法线方向的单位矢量。
考虑方向：
力矩方向为：四指从 右旋到 ，大拇指指向。
上述结论具有普遍意义（也适用于带电粒子沿任意闭合回路的运动或自旋磁矩在磁场中受的力矩） 。
1. = 0 时，
线圈处于稳定平衡态。这时如果外界的扰动使线圈稍有偏离，磁场的力矩会使它回到平衡位置。
2. = 90 时：
线圈受力矩最大。
3. = 180 时：
线圈处于非稳定平衡态。这时如果外界的扰动使线圈稍有偏离，磁场的力矩会使它继续偏转。
线圈受力矩为0。
2.讨论
线圈受力矩为0。
例1：一半径为 R 的薄圆盘,放在磁感应强度为 B 的均匀磁场中, B 的方向与盘面平行,如图所示,圆盘表面的电荷面密度为 s ,若圆盘以角速度 w 绕其轴线转动,试求作用在圆盘上的磁力矩。
解：取半径为 r, 宽为dr的圆环。
圆环带电量：
转动形成电流
磁矩：
方向沿轴线向上,
所受磁力矩：
方向为
顺时钟方向为为规定的坐标正方向
1 .载流导线在磁场中运动时磁力的功
2 .载流线圈在磁场中转动时磁力矩的功
3.磁力的功
2.5《磁性材料》
教学目标
知识与能力
1、了解磁化与退磁的概念。
2、了解磁性材料及其应用
教学重点：
磁化和退磁
教学难点：
磁记录
1.磁性材料 磁性材料按化学成分分类，基本上可分为金属磁性材料与铁氧体两大类。金属磁性材料主要是铁、镍、钴元素及其合金，如铁硅合金、铁镍合金、铁钴合金、钐钴合金、铂钴合金、锰铝合金等等。铁氧体是指以氧化铁为主要成分的磁性氧化物。
性材料被磁化后，它们的磁性并不因为外磁场的消失而完全消失，仍然剩余一部分磁性。按剩磁的情形分为软磁性材料和硬磁性材料。软磁性材料的剩磁弱，而且容易退磁。硬磁性材料的剩磁强，而且不容易退磁，适合于制成永久磁铁。
2. 磁化与退磁 使 原来不显磁性的物体在磁场中获得磁性称为磁化。分子电流假说可以解释磁化过程。一根软铁棒在未被磁化前，内部各分子电流的取向是杂乱无章的，它们的磁场互 相抵消，对外界不显磁性。当软铁棒受到外界磁场的作用时，各分子电流的取向变得大体一致，软铁棒就被磁化了，两端对外界显示出较强的磁作用，形成磁极。
何物质在磁场中都能够或多或少地被磁化，只是磁化的程度不同。物质被磁化以后，就成为了一个磁体，与磁化它的磁体间发生同极相斥异极相吸的作用。铁、钴、 锰能够被强烈磁化，所以能被磁铁吸住。像铜、铝这些金属，磁化非常弱，受到的磁力也就很弱，基本看不出来，这就是磁铁不能吸铜和铝的缘故。
磁体受到高温或猛烈的敲击会失去磁性，这是因为在激烈的热运动或机械运动的影响下，分子电流的取向又变得杂乱了。
3.最新磁性材料
磁性是物质的基本属性，磁性材料是古老而用途十分广泛的功能材料，纳米磁性材料是20世纪70年代后逐步产生、发展、壮大而成为最富有生命力与宽广应用前景的新型磁性材料。美国政府今年大幅度追加纳米科技研究经费，其原因之一是磁电于器件巨大的市场与高科技所带来的高利润，其中巨磁电阻效应高密度读出磁头的市场估计为10亿美元，目前己进入大规模的工业生产，磁随机存储器的市场估计为1千亿美无，预计不久将投入生产，磁电子传感器件的应用市场亦十分宽广。
纳米磁性材料及应用大致上可分三大类型：
1．纳米颗粒型
* 磁记录介质 * 磁性液体 * 磁性药物 * 吸波材料
2．纳米微晶型
* 纳米微晶永磁材料 * 纳米微晶软磁材料
3．纳米结构型
* 人工纳米结构材料
薄膜，颗粒膜，多层膜，隧道结
* 天然纳米结构材料
钙钛矿型化合物
纳米磁性材料的特性不同于常规的磁性材料，其原因是关联于与磁相关的特征物理长度恰好处于纳米量级，例如：磁单畴尺寸，超顺磁性临界尺寸，交换作用长度，以及电子平均自由路程等大致处于1-100nm量级，当磁性体的尺寸与这些特征物理长度相当时，就会呈现反常的磁学性质。
磁性材料与信息化、自动化、机电一体化、国防，国民经济的方方面面紧密相关，磁记录材料至今仍是信息工业的主体，磁记录工业的产值约1千亿美元，为了提高磁记录密度，磁记录介质中的磁性颗粒尺寸已由微米，亚微米向纳米尺度过度，例如合金磁粉的尺寸约80nm，钡铁氧体磁粉的尺寸约40nm，进一步发展的方向是所谓"量子磁盘"，利用磁纳米线的存储特性，记录密度预计可达400Gb／in2，相当于每平方英寸可存储 20万部红楼梦，由超顺磁性所决定的极限磁记录密度理论值约为6000Gb／in2。近年来，磁盘记录密度突飞猛进，现己超过10Gb／in2，其中最主要的原因是应用了巨磁电阻效应读出磁头，而巨磁电阻效应是基于电子在磁性纳米结构中与自旋相关的输运特性。
磁性液体最先用于宇航工业，后应用于民用工业，这是十分典型的纳米颗粒的应用，它是由超顺磁性的纳米微粒包覆了表面活性剂，然后弥散在基液中而构成。目前美、英、日、俄等国都有磁性液体公司，磁性液体广泛地应用于旋转密封，如磁盘驱动器的防尘密封、高真空旋转密封等，以及扬声器、阻尼器件、磁印刷等应用。
磁性纳米颗粒作为靶向药物，细胞分离等医疗应用也是当前生物医学的一热门研究课题，有的已步入临床试验。
1967年SmCO5。第一代稀土永磁材料问世，树立了永磁材料发展史上新的里程碑，1972年第二代Sm2CO17；；稀土永磁材料研制成功，1983年高性能。低成本的第三代稀土永磁材料 NdFeB诞生，奠定了稀土永磁材料在永磁材料中的霸主地位。1993年日本稀土永磁的产值首次超过永磁铁氧体，预计2000年全球烧结NdFeB的产值将达到30亿美元，并超过永磁铁氧体。烧结NdFeB的磁性能为永磁铁氧体的12倍，因此，在相似的情况下，体积、重量均将大为减小，从而可实现高效、低能的目的。纳米复合双柏稀土永磁材料适用于制备微型、异型电机，是稀土永磁材料研究与应用中的重要方向。
软磁材料的发展经历了晶态、非晶态、纳米微晶态的历程。纳米做晶金属软磁材料具有十分优异的性能，高磁导率，低损耗、高饱和磁化强度，己应用于开关电源、变压器。传感器等，可实现器件小型化、轻型化、高频化以及多功能化，近年来发展十分迅速。
磁电子纳米结构器件是20世纪末最具有影响力的重大成果。除巨磁电阻效应读出磁头、MRAM、磁传感器外，全金属晶体管等新型器件的研究正方兴未艾。磁电子学已成为一门颇受青睐的新学科。
4.地磁场
磁场的温差电自转相对运动产生电磁场起源论
英国物理学家吉伯(William Gilbert)于1600年首次证实地球存在地磁场。
在近似情况下，地磁场和一均匀磁化球体或磁偶极子的磁场分布相类似，地磁场由稳定磁场和变化磁场两部分组成，其中大约94％为稳定磁场。
关于稳定磁场的起源有多种假说，主要一种假说认为地核中物质对流动所形成的涡流是偶极子磁场的形成原因。变化磁场主要起因于电离层中存在的电流和太阳喷射出来的带电粒子流。
经笔者对地磁场研究后认为，地磁场的真正来源是地球温差电的自转相对运动产生的电磁场，其中的磁场就是电磁场。
⑴地球的温差电现象
如果我们在一绝缘金属棒的一端加热，实验表明，此时在金属棒的两端便会形成一个电位差，产生这一现象的原因可解释为：金属棒中的自由电子好象气体一样，当温度不均时会产生热扩散，自由电子将从高温端扩散到低温端，从而在导体内形成电场。此时在金届棒内形成电位差，直至这种非静电力的热扩散与导体内电场相平衡为止，从而使金属棒内高温端带正电，而低温端带负电。这就是温差电现象。地球的温差电现象形成与此类似。
⑵地球自转相对运动产生电磁场
地球上任意两点间都有一定大小的相对运动，也就是存在线速度差，这使得地球的温差电电荷相互间都有一定大小的相对运动，并由此产生出温差电电荷相对运动形成的电磁场，其中的磁场就是地磁场。
⑶反向错位端点重叠双电偶极子(电四极子)自转相对运动产生电磁场的现象 为简化地球的温差电电荷相对运动产生电磁场中的磁场部分的理解，可以设想出一个反向错位瑞点重叠的双电偶极子绕重叠中心由西向东旋转产生一个磁场北极指向南方的例子作类比，如右图所示。
通过简单的计算发现，不论观测者静止在重叠中心观察，还是固定静止于双电偶极子边缘的一端观察或是在其它位置观察，总会得到一个总电量为零，而电磁场不为零的结果，这和地球温差电电荷自转产生电磁场基本相似。
⑷地磁场的温差电自转相对运动产生电磁场起源论
通过本文前面的论述不准知道，由于地球内部温度约4000~5000℃，而地球表面温度较低，因此，地球存在一个温差电电场，地球的温差电电场将在地球发生自转的过程中产生出地球的温差电电磁场，其中的磁场就是地磁场，这一学说就是地磁场的温差电自转相对运动产生电磁场起源沦。其原理与反向错位端点重叠双电偶极子(电四极子)自转相对运动产生电磁场现象相类似。
但是地球的温差电电磁场比一个反同错位端点重叠电偶极子自转相对运动产生电磁场的过程复杂，这是因为地球的形状不太规则，电荷分布和自转相对运动非常复杂，因此这使得准确计算地球电磁场变得困难起来。用一些简化的模型来类比还是可取的力法，比如用均匀磁化球体或磁偶极子磁场分布来近似计算地磁场还是可以的。
由于地球不规则的形状及地质结构的差异会造成电荷不对称分布，因而地球磁场的磁轴与地理地理自转轴不会准确重合，从而形成磁偏角。
由于地球的地核、熔岩、地壳构造及其物质分布的复杂性造成地球的温差电电荷在半径方向的不均分布，从而造成地球磁场出现磁倾角。
再由于地球的地核、熔岩、地壳、水系、大气等的相对运动造成温差电电荷的相对运动，加上大气中电离层的带电离子、太阳喷射出来的带电粒子流、宇宙射线等的影响，从而形成地球变化的电磁场，其中的磁场就是地磁场的变化磁场。
自地球形成以来，地球的电磁场就产生了，但是随着地球自转轴的变化、大陆的漂移、气候的差异等原因使地球温差电电荷分布及其温差电电磁场发生了一些异常变化，这是古地磁磁极移动甚至倒转的原因。
其实，宇宙天体，如恒星、行星磁场包括太阳黑子的磁场的形成与地磁场的形成是相类似的，即宇宙天体的温差电自转相对运动产生出各种宇宙天体的电磁场，其中的磁场是宇宙天体的磁场。
笔者提出的地磁场的温差电自转相对运动产生电磁场起源论打破了一般人头脑中的关于地球上两固定点间没有相对运动的错误印象，揭示出了地磁场形成的真正原因。
