第13章电路初探暑期学情跟踪练习2021－2022学年苏科版物理九年级上册（含答案）

第13章电路初探暑期学情跟踪练习
一、选择题
1．下图为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（　　）
A．电风扇约2A B．电冰箱约1A
C．电饭煲约0.8A D．微波炉约1A
2．下列说法正确的是（　　）
A．马路边的路灯可以同时发光，同时熄灭，所以这些灯一定是串联的
B．由于并联各支路是独立工作互不影响的，所以在并联电路中有一条支路发生短路，其它支路可以正常工作
C．并联电路中，若一个用电器断路，则其余用电器也不可能工作
D．把节日小彩灯中的一只彩灯从灯座里取出，这一串彩灯都不亮了，它们是串联的
3．在信息化的社会中，人们的生活越来越离不开手机，如图所示是一个便携式充电器 正在给手机电池充电，在充电过程中，该手机电池相当于电路中的 （　　）
A．电源 B．开关
C．用电器 D．导线

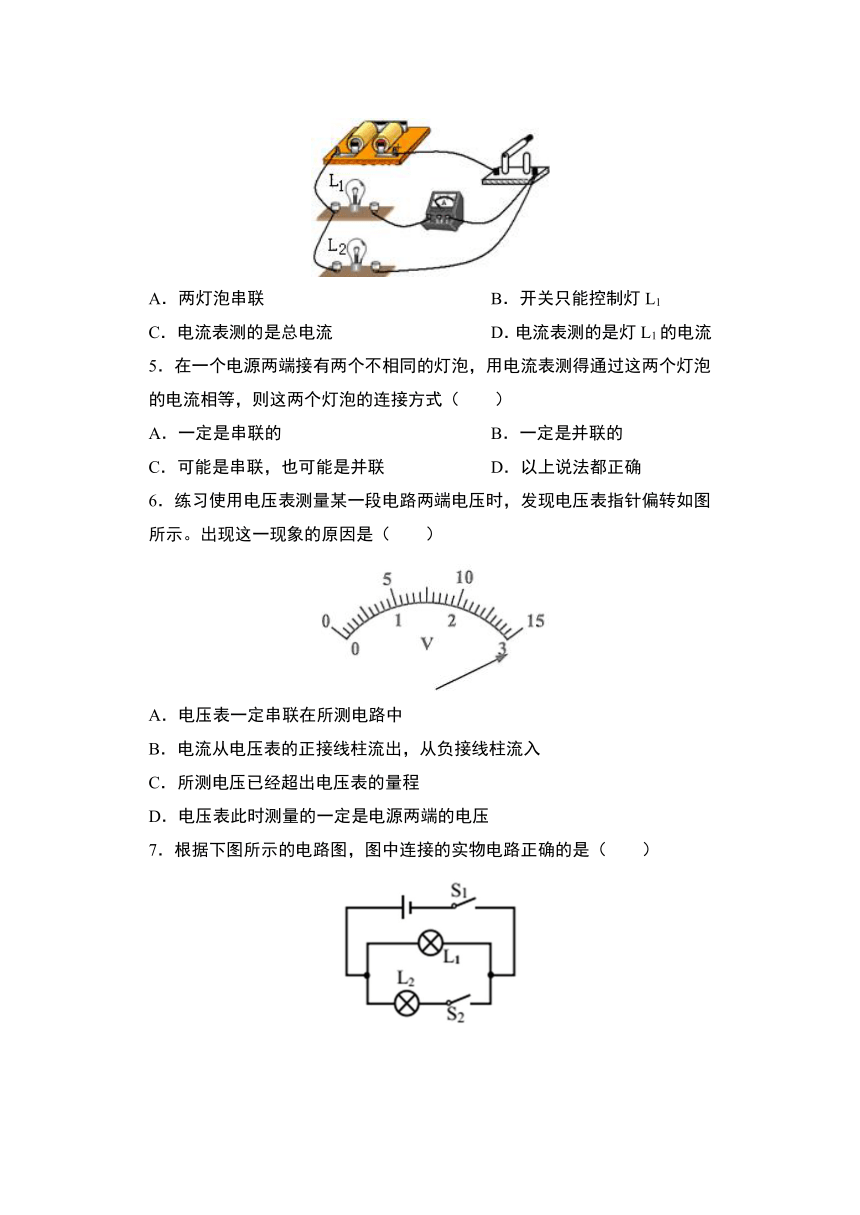

4．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制灯L1
C．电流表测的是总电流 D．电流表测的是灯L1的电流
5．在一个电源两端接有两个不相同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（　　）
A．一定是串联的 B．一定是并联的
C．可能是串联，也可能是并联 D．以上说法都正确
6．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。出现这一现象的原因是（　　）
A．电压表一定串联在所测电路中
B．电流从电压表的正接线柱流出，从负接线柱流入
C．所测电压已经超出电压表的量程
D．电压表此时测量的一定是电源两端的电压

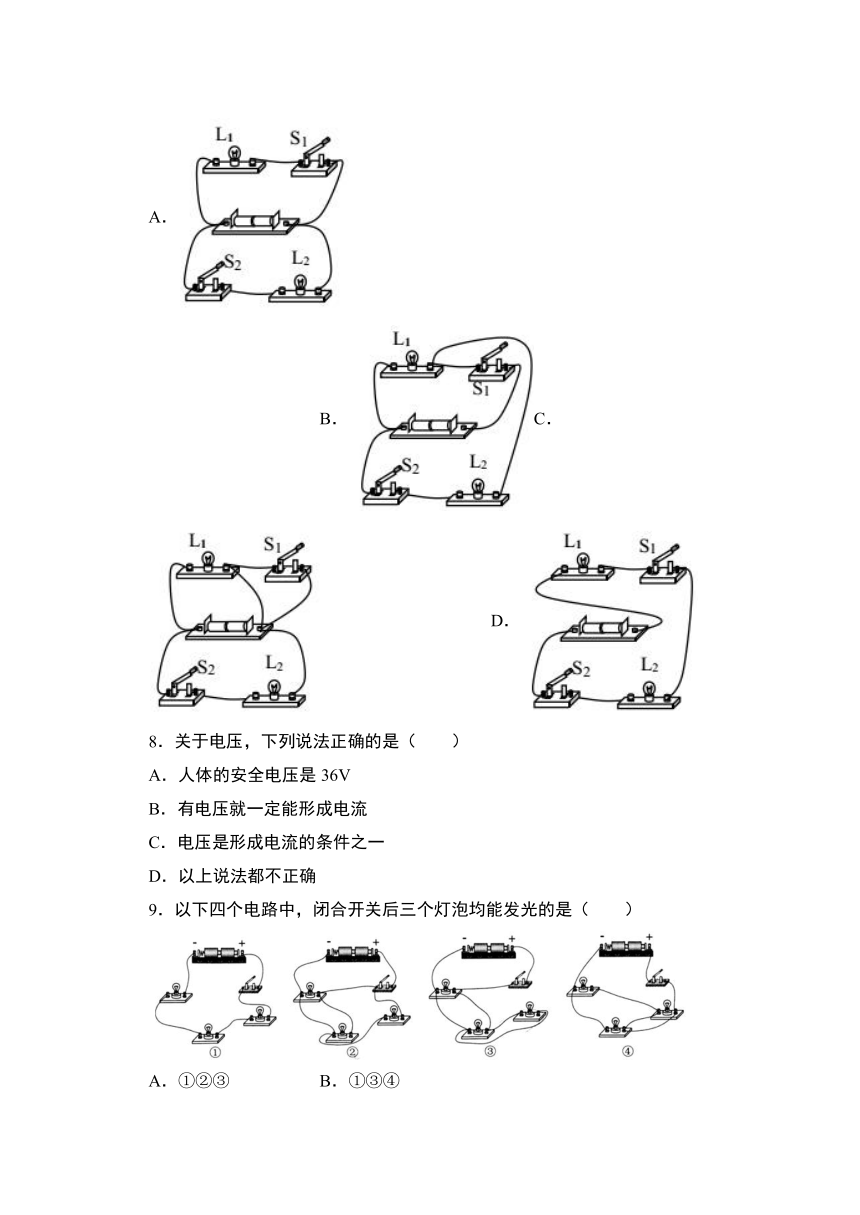

7．根据下图所示的电路图，图中连接的实物电路正确的是（　　）
A． B．C． D．
8．关于电压，下列说法正确的是（　　）
A．人体的安全电压是36V
B．有电压就一定能形成电流
C．电压是形成电流的条件之一
D．以上说法都不正确
9．以下四个电路中，闭合开关后三个灯泡均能发光的是（　　）
A．①②③ B．①③④
C．①②④ D．②③④

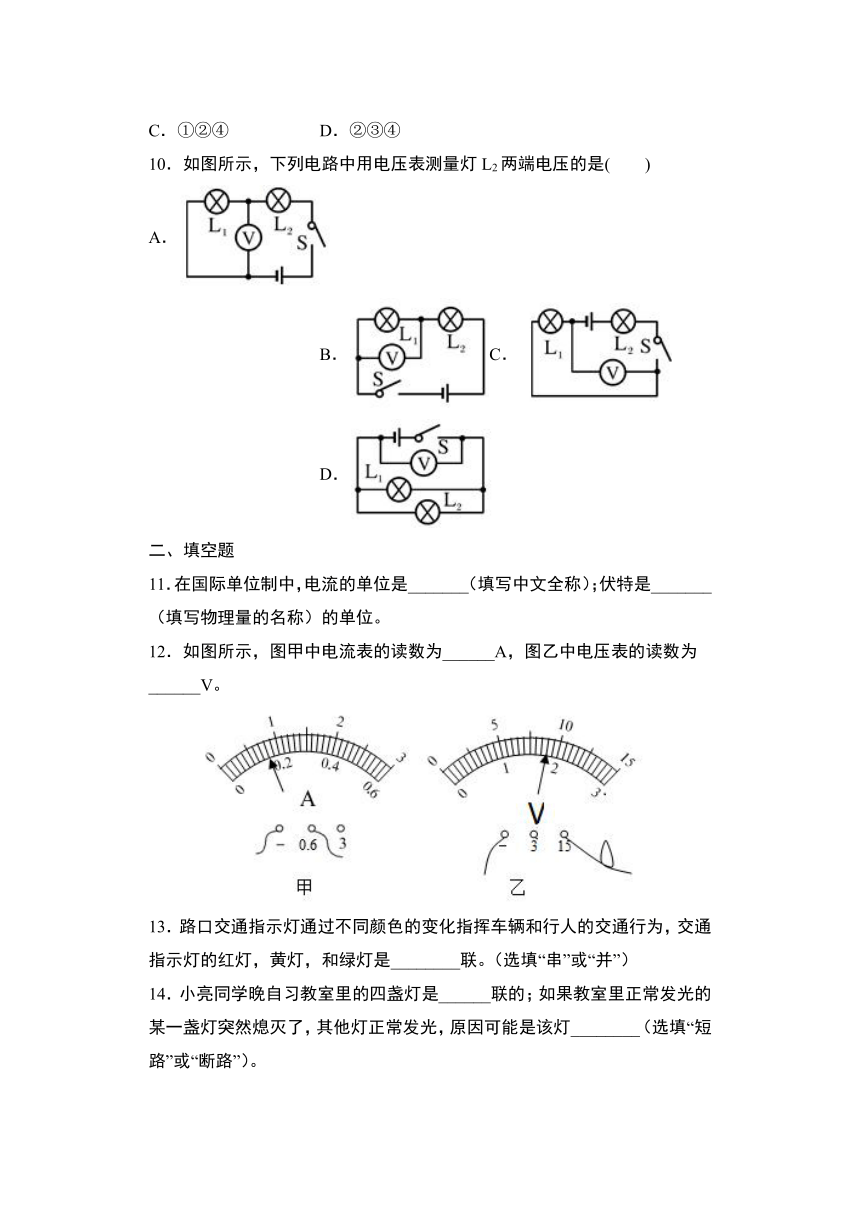

10．如图所示，下列电路中用电压表测量灯L2两端电压的是( )
A． B．C． D．
二、填空题
11．在国际单位制中，电流的单位是_______（填写中文全称）；伏特是_______（填写物理量的名称）的单位。
12．如图所示，图甲中电流表的读数为______A，图乙中电压表的读数为______V。
13．路口交通指示灯通过不同颜色的变化指挥车辆和行人的交通行为，交通指示灯的红灯，黄灯，和绿灯是________联。（选填“串”或“并”）
14．小亮同学晚自习教室里的四盏灯是______联的；如果教室里正常发光的某一盏灯突然熄灭了，其他灯正常发光，原因可能是该灯________（选填“短路”或“断路”）。

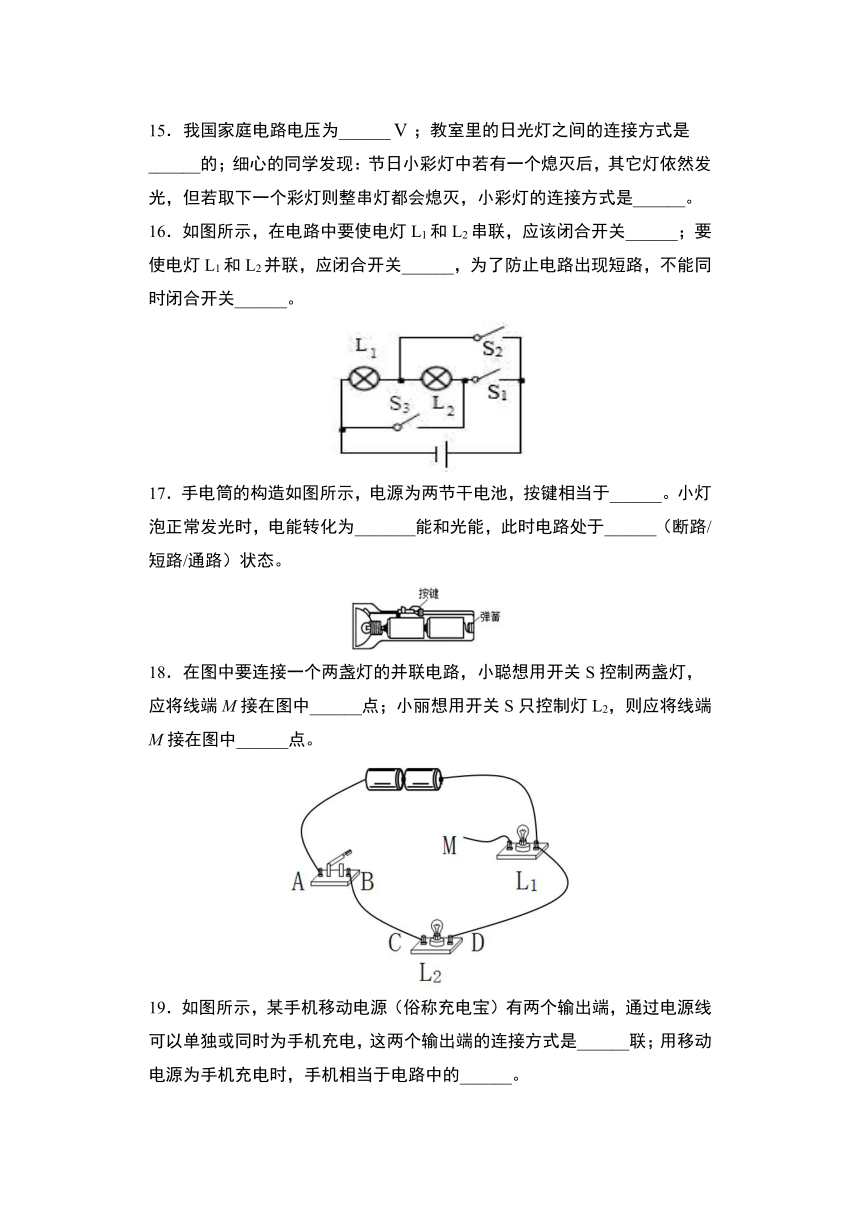

15．我国家庭电路电压为______false；教室里的日光灯之间的连接方式是______的；细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯则整串灯都会熄灭，小彩灯的连接方式是______。
16．如图所示，在电路中要使电灯L1和L2串联，应该闭合开关______；要使电灯L1和L2并联，应闭合开关______，为了防止电路出现短路，不能同时闭合开关______。
17．手电筒的构造如图所示，电源为两节干电池，按键相当于______。小灯泡正常发光时，电能转化为_______能和光能，此时电路处于______（断路/短路/通路）状态。
18．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
19．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
20．图所示的电路中，将开关S闭合，灯L1和灯L2均发光。灯L1和灯L2的连接方式是_______(选填“串联”或“并联”)；灯L1和灯L2两端的电压_______（选填“相等”或“不相等”）。
三、解答题
21．请由实物图画出电路图．
22．根据图甲所示的电路图，连接图乙中的实物元件．

23．小明同学用如图甲所示的电路探究“串、并联电路的电流规律”，所用器材有学生电源、开关、定值电阻若干、电流表、导线。
（1）用笔画线代替导线将开关false连入电路中，使只闭合开关false时，false、false以及电流表组成串联电路。（导线不允许交叉）___________
（2）小明只闭合false后，发现电流表均无示数。于是他用一只电压表检测电路故障（电路中只有一处故障），他将电压表接在false两端时，电压表与电流表均无示数；接在false两端时，电压表有示数，电流表无示数，电路中的故障是___________。故障排除后，只闭合false，电流表示数如图乙所示，则通过false的电流为___________false
（3）当闭合false、false，断开false时，保持false的阻值false不变，多次改变false的阻值，电流表false、false、false的示数分别为false、false、false，测得数据如下表。分析表格中的数据可知，此时电路的电流规律：___________。
实验次数
false
false
false
false
false
false
false
false
false
false
false
false
false
false
false
（4）小明多次实验的目的是___________，第false次实验中电阻false阻值为___________false。
（拓展）小明在并联电路实验中测量了三组数据，且都是false的阻值保持不变，改变false的阻值；在进行串联电路实验时用的也是并联电路所用false的三个电阻完成的实验。所有实验中，电源电压不变，电路消耗的最大功率与最小功率之比false___________。
24．在“探究串联电路的电压规律”实验中，小涵同学设计了如图甲所示的电路。
（1）在连接电路时，开关应该处于______状态。在所有器材完好的情况下，否则将出现的现象是______；
（2）根据电路图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是______（选填“L1开路”“L1短路”“L2开路”“L2短路”）；
（3）实验时，小涵保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。你认为她能否测出L2两端电压？______，理由是______；
（4）小涵排除故障后，正常进行实验，更换不同的灯泡完成了三次实验，并记录了数据。分析下表中的数据，可得出的结论 ______ ；
实验序号
L1两端电压/V
L2两端电压/V
串联的总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
（5）为了进一步探究电压的分配规律，小明采用如图乙所示电路且换用如下表中不同阻值的定值电阻完成了三次实验，观察到每次实验电压表示数几乎不变。分析数据发现每次实验R1两端的电压和R2两的电压之比相等，于是得出“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？______（选填“可信”或“不可信”） 。你的理由是______。
试验次数
R1的阻值/Ω
R2的阻值/Ω
1
10
5
2
20
10
3
30
15
25．如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电压表的示数为3V。求：
（1）电源电压。
（2）当S1、S3闭合，S2断开时，电压表的示数。
答案
1．B 2．D 3．C 4．D 5．A
6．C 7．B 8．C 9．A 10．D
11．安培 电压 12．0.16 9 13．并 14．并 断路
15．220 并联 串联 16．S1 S2和S3 S1和S3
17．开关 内 通路 18．B A
19．并 用电器 20．并联 相等
21．
22．
23． false断路 false 并联电路中，干路中电流等于各支路中的电流之和 使实验结论具有普遍性 false false
24．断开 电路连接完成，小灯泡发光。 L2开路 不能 电压表正负接线柱反接 串联电路总电压等于各用电器两端的电压之和 不可信 数据具有特殊性，不能得出普遍规律
25．(1)9V；(2)9V
