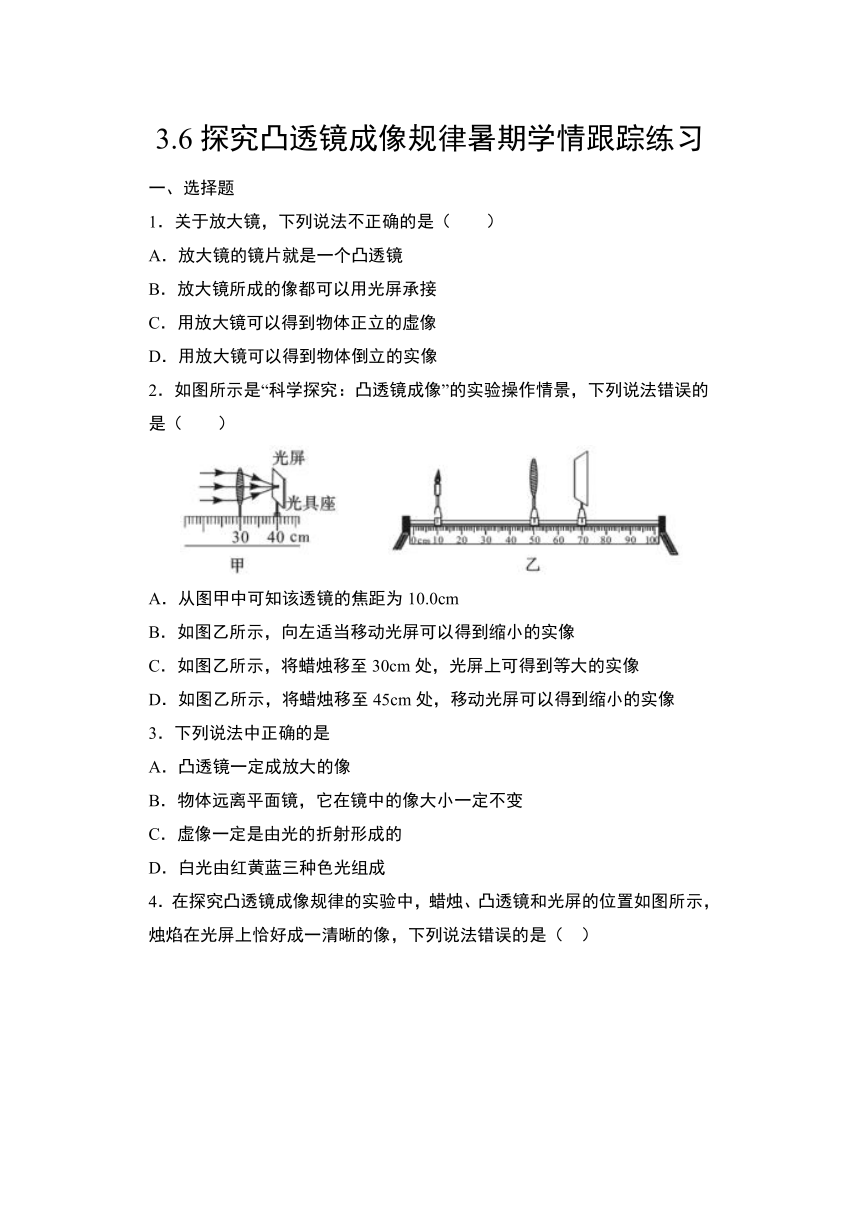

3.6探究凸透镜成像规律暑期学情跟踪练习
一、选择题
1.关于放大镜,下列说法不正确的是(  )
A.放大镜的镜片就是一个凸透镜
B.放大镜所成的像都可以用光屏承接
C.用放大镜可以得到物体正立的虚像
D.用放大镜可以得到物体倒立的实像
2.如图所示是“科学探究:凸透镜成像”的实验操作情景,下列说法错误的是(  )
A.从图甲中可知该透镜的焦距为10.0cm
B.如图乙所示,向左适当移动光屏可以得到缩小的实像
C.如图乙所示,将蜡烛移至30cm处,光屏上可得到等大的实像
D.如图乙所示,将蜡烛移至45cm处,移动光屏可以得到缩小的实像
3.下列说法中正确的是
A.凸透镜一定成放大的像
B.物体远离平面镜,它在镜中的像大小一定不变
C.虚像一定是由光的折射形成的
D.白光由红黄蓝三种色光组成
4.在探究凸透镜成像规律的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像,下列说法错误的是( )
A.凸透镜的焦距可能是11cm
B.图中凸透镜成像的特点应用在了照相机上
C.保持透镜和光屏位置不变,移动蜡烛,烛焰仍可在光屏上成清晰的像
D.保持蜡烛和光屏位置不动,移动凸透镜,光屏上能成放大清晰的烛焰像
5.关于用放大镜观察物体时下列说法正确的是(  )
A.看到物体变大是因为光的反射
B.看到物体变大是因为物体变大
C.看到物体变大是因为光的折射
D.看到物体变大是因为对光有发散作用
6.将凸透镜正对太阳,可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上,位置如图所示,下列说法正确的是(  )
A.此时可以在光屏上观察到清晰放大的像
B.在凸透镜左侧附近放一合适的凹透镜,可以在屏上得到清晰的像
C.将蜡烛向左移动适当距离,可在光屏上得到清晰的像
D.将透镜移到40cm刻度处,移动光屏可在屏上得到清晰放大的像

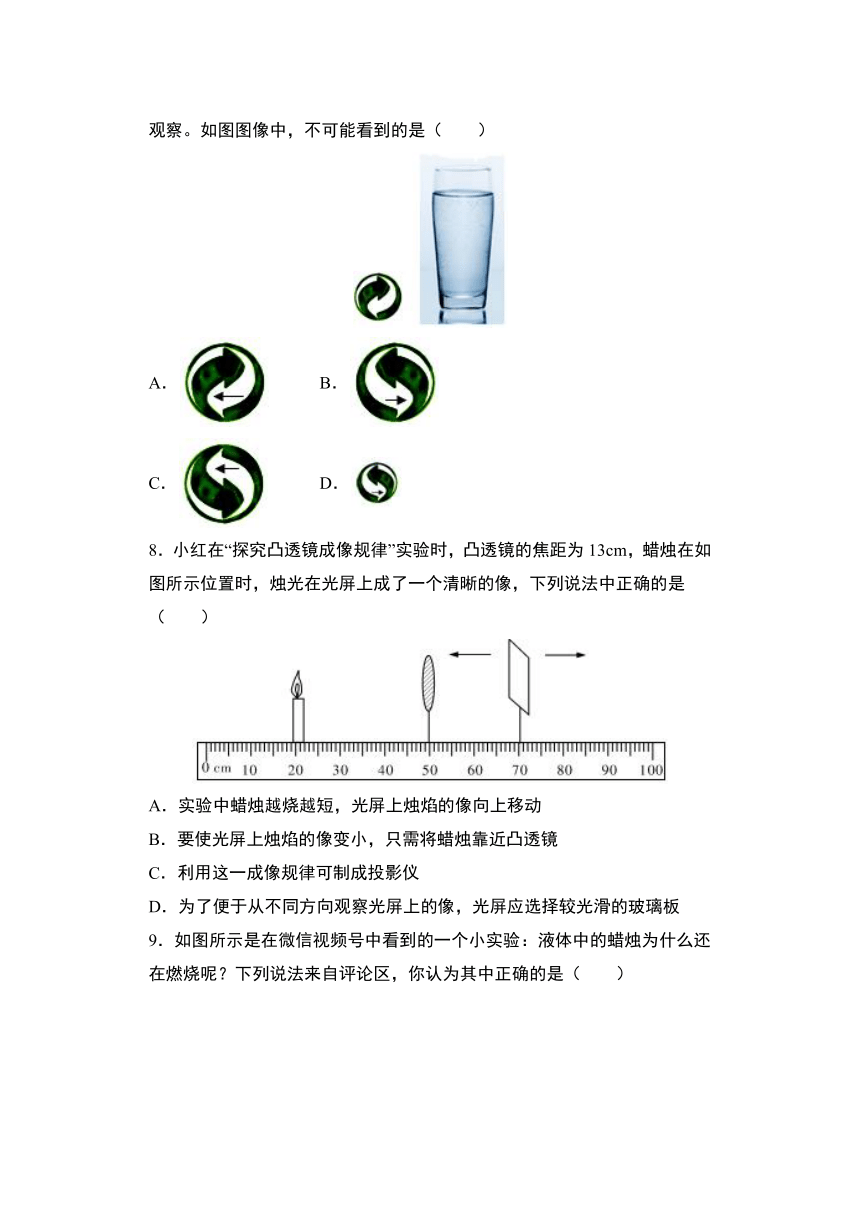

7.如图所示,在“用凸透镜观察周围的景物”活动中,小科将印有绿色环保标志“”的纸固定在墙上,再将一只装有水的圆柱形玻璃杯移到标志的正前方,然后改变玻璃杯与标志之间的距离。小科站立时透过玻璃杯和水观察。如图图像中,不可能看到的是(  )
A. B.
C. D.
8.小红在“探究凸透镜成像规律”实验时,凸透镜的焦距为13cm,蜡烛在如图所示位置时,烛光在光屏上成了一个清晰的像,下列说法中正确的是(  )
A.实验中蜡烛越烧越短,光屏上烛焰的像向上移动
B.要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜
C.利用这一成像规律可制成投影仪
D.为了便于从不同方向观察光屏上的像,光屏应选择较光滑的玻璃板
9.如图所示是在微信视频号中看到的一个小实验:液体中的蜡烛为什么还在燃烧呢?下列说法来自评论区,你认为其中正确的是(  )
A.蜡烛不在杯中,利用平面镜成像的特点
B.杯中注入的水是热水,所以蜡烛会在水中继续燃烧
C.杯中注入水后中间厚,边缘薄相当于凸透镜,烛焰是看到的正立放大的实像
D.杯中一根蜡烛,杯外一根一样的点燃的蜡烛,通过光的折射给人一种假象
10.用凸透镜正对着太阳,发现在凸透镜的另一侧10cm处的光屏上得到一个亮点,那么将点燃的蜡烛放在位于凸透镜前15cm处时,光屏上得到的像是(  )
A.正立放大的像 B.正立缩小的像
C.倒立缩小的像 D.倒立放大的像
二、填空题
11.清晨,我们常常会看到树枝和树叶上有一些水珠,如图所示。甲图中看到水珠后面远处景物是倒立的,乙图中透过树叶上的水珠观察到树叶清晰的叶脉,则通过________(选填“甲”或者“乙”)图中的水珠看到的是物体的实像。
12.如图,把一支铅笔紧靠装满水的玻璃瓶一侧,透过玻璃瓶可以看到铅笔的像是______(选填“放大的”、“等大的”或“缩小的”),例举一个生活中与它成像性质相同的透镜:______。
13.小亮做探究凸透镜成像规律的实验,将烛焰、凸透镜和屏移到如图所示的位置时,恰能在光屏中央得到一个清晰的像,跟这一成像原理相同的光学仪器是___________(选填“照相机”、“投影仪”或“放大镜”)。若要使光屏上的像变大,则小亮应将蜡烛和光屏都向___________(选填“左”或“右”)移动。
14.如图所示是探究凸透镜成像的实验装置示意图,光具座上A、B、C三点分别用于放置器材。若此时光屏上刚好得到清晰的缩小的像,则蜡烛是放在______点。(选填“A”、“B”或“C”)
15.一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前,惊奇地发现:透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图乙。小霞观察分析:装水的圆柱形玻璃杯横切面中间厚,边缘薄,起到________(填“平面镜”、“凸透镜”或“凹透镜”)的作用,此时老鼠到玻璃杯的距离满足________(选填“u2f”)。
16.将一个凸透镜正对太阳,可在距凸透镜20 cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前 40 cm处,则可在凸透镜的另一侧得到一个________(填像的性质)。若将该物体放在一个 平面镜前并让其快速远离平面镜,物体的像将________(选填“变大”“变小”或“不变”)。
17.如图甲所示,水平桌面上的光具座A处放置蜡烛、B处放置光屏,将图乙、丙、丁的装置放在光具座上AB之间。
(1)图______装置在AB间移动过程中光屏上始终能呈现清晰的烛焰的像;图乙装置从A移向B的过程中所成像的大小______;
(2)将图丁装置放在光具座40cm的刻度线处,恰好在光屏上得到烛焰清晰的像,将蜡烛再远离凸透镜一些,这时光屏应______移动,才能再次在光屏上获得清晰的像。
18.如图所示是“研究凸透镜成像规律”实验装置图,放好仪器,点燃蜡烛,调整___________和___________的高度,使它们的中心跟烛焰的中心大致在同一高度,这样做的目的是___________;实验中发现蜡烛放在___________点时,是照相机原理;放在___________点时,光屏上能成放大的像;放在___________点时成正立放大的虚像。
19.在探究“凸透镜成像规律”的实验中,经正确组装并调节后,如图所示,在光屏上接收到了清晰的倒立、______的实像;若凸透镜位置不动,将蜡烛向左远离凸透镜,光屏上的像变模糊了,要使像重新变清晰,可将光屏向______(选填“左”或“右”)调节。
20.通过弧形玻璃缸从侧面看到的金鱼与真实鱼不同,这是因为弧形玻璃缸相当于___________,我们看到的是鱼被___________(选填“放大”或“缩小”)的___________(选填“虚”或“实”)像。
三、解答题
21.实验小组利用光具座进行成像实验研究,如图所示,虚线框内可插入的实验元件有:①中央有小孔的纸板;②透明薄玻璃板;③凸透镜;
(1)在虚线框内插入凸透镜,光屏上恰好呈一清晰的像,像是倒立、______(选填“放大”“等大”或“缩小”)的实像;将一个近视眼镜片放在透镜和烛焰之间,光屏上的像变模糊了。要想在光屏上重新得到清晰的像,应将光屏向______移动;
(2)在虚线框内插入某一元件,保持其在光具座上位置不变,将蜡烛移至20cm刻度线处,光屏移至30cm刻度线处,光屏上恰好呈一等大的像,则插入的元件是______(填序号),此像是______(选填“正立”或“倒立”)的。
22.在探究“凸透镜成像规律”的实验中:
(1)间操时小园将凸透镜与水平地面平行放置,调节凸透镜到地面的距离,直至地面上出现一个最小的亮点,小园用刻度尺测出此点到凸透镜光心的距离视为焦距,小华却告诉他,这个距离不是凸透镜的焦距,小园的错误之处是______。小华采取正确的操作如图,在白纸上形成了一个最小、最亮的光斑。
(2)完成下图中的折射光路______。
(3)图中的光屏应在______(选填“Ⅰ”、“Ⅱ”或“Ⅲ”)区内能观察到清晰的像,这个规律在现实生活中的应用有:______。
(4)在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜,u-t图像如下图,则v-t图像的大致关系为______。
A、 B、
C、 D、
答案
1.B 2.D 3.B 4.C 5.C
6.C 7.C 8.A 9.D 10.D
11.甲 12.放大的 放大镜(老花镜、显微镜的目镜、望远镜的目镜等)
13.照相机 右 14.C 15.凸透镜 f16.倒立、等大、实像 不变 17.丙 不变 向凸透镜(向左)
18.凸透镜 光屏 使像成在光屏的中央 D B C
19.放大 左 20.凸透镜 放大 虚
21.放大 右 ① 倒立
22.凸透镜与水平地面平行放置
Ⅱ 照相机 C
