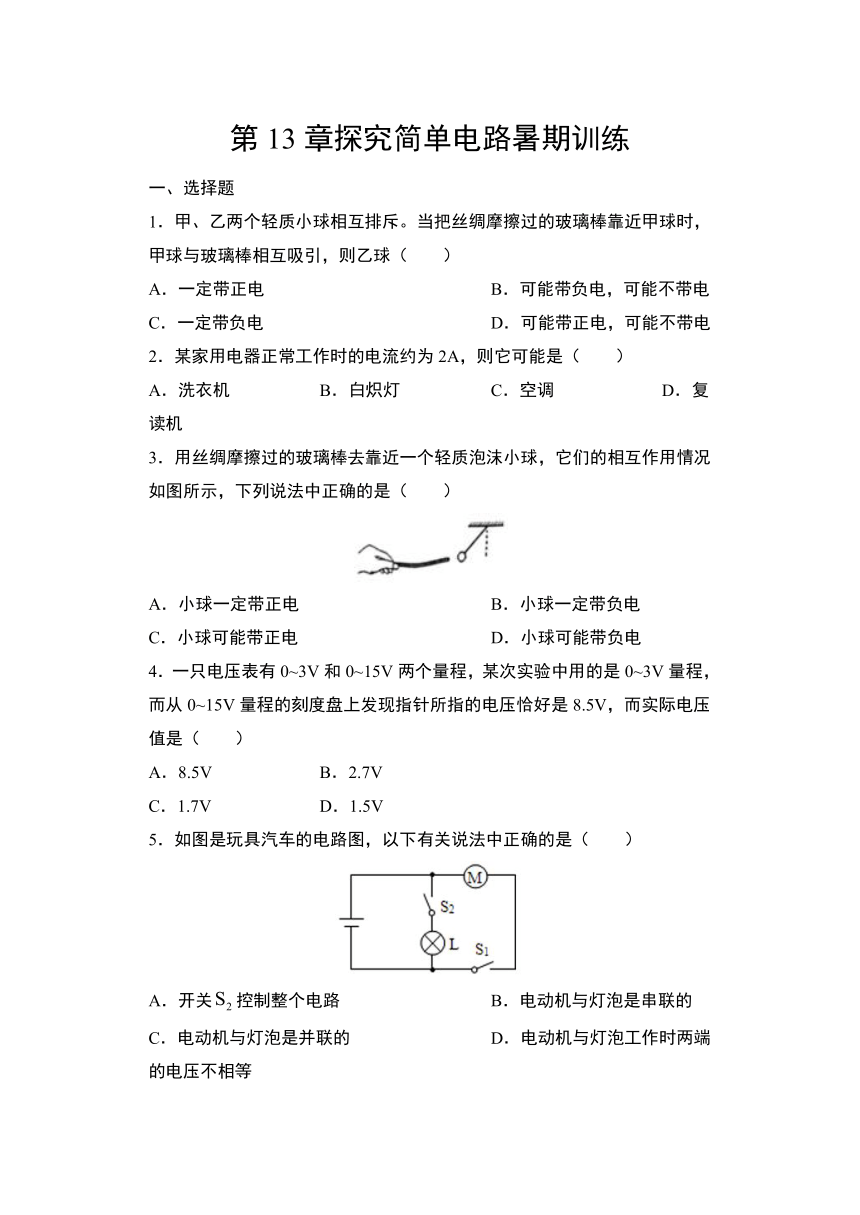

第13章探究简单电路暑期训练
一、选择题
1．甲、乙两个轻质小球相互排斥。当把丝绸摩擦过的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（　　）
A．一定带正电 B．可能带负电，可能不带电
C．一定带负电 D．可能带正电，可能不带电
2．某家用电器正常工作时的电流约为2A，则它可能是（　　）
A．洗衣机 B．白炽灯 C．空调 D．复读机
3．用丝绸摩擦过的玻璃棒去靠近一个轻质泡沫小球，它们的相互作用情况如图所示，下列说法中正确的是（　　）
A．小球一定带正电 B．小球一定带负电
C．小球可能带正电 D．小球可能带负电
4．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（　　）
A．8.5V B．2.7V
C．1.7V D．1.5V
5．如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．开关false控制整个电路 B．电动机与灯泡是串联的
C．电动机与灯泡是并联的 D．电动机与灯泡工作时两端的电压不相等
6．下列用电器工作时电流最接近false的是（　　）
A．电子手表 B．电风扇
C．白炽灯 D．电视机
7．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）
A．“+”、“-”接线柱接反了 B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线 D．没有估测待测电压的大小
8．如图所示，闭合开关后两盏灯能同时发光的是（　　）
A．只闭合开关S1 B．只闭合开关S1、S2
C．只闭合开关S1、S3 D．开关S1、S2、S3都闭合
9．如图所示电路中，当闭合开关后，电压表V测量的是（　　）两端的电压。
A．L1灯 B．L2灯
C．L1和L2灯 D．电源
10．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机 M1 驱动扇叶送风，M2 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。如图所示的电路符合要求的是（　　）
A． B．
C． D．
二、填空题
11．电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短，人体的安全电流为false，false___________false。
12．如图所示，电压表的示数为______V。
13．如图所示，用带负电的橡胶棒去接触验电器的金属球，金属箔片张开一定的角度。当橡胶棒离开金属球后，金属箔片会___________（填“立即闭合”或“仍张开” ）。
14．如图所示，小明将针插在绝缘底座上，把铝箔条架在针顶端制成一个验电器。当毛皮摩擦过的塑料棒靠近静止的铝箔条一端时，铝箔条跟着旋转起来，这表明塑料棒__；塑料棒远离铝箔条后，铝箔条并不能马上停下来，原因是__。

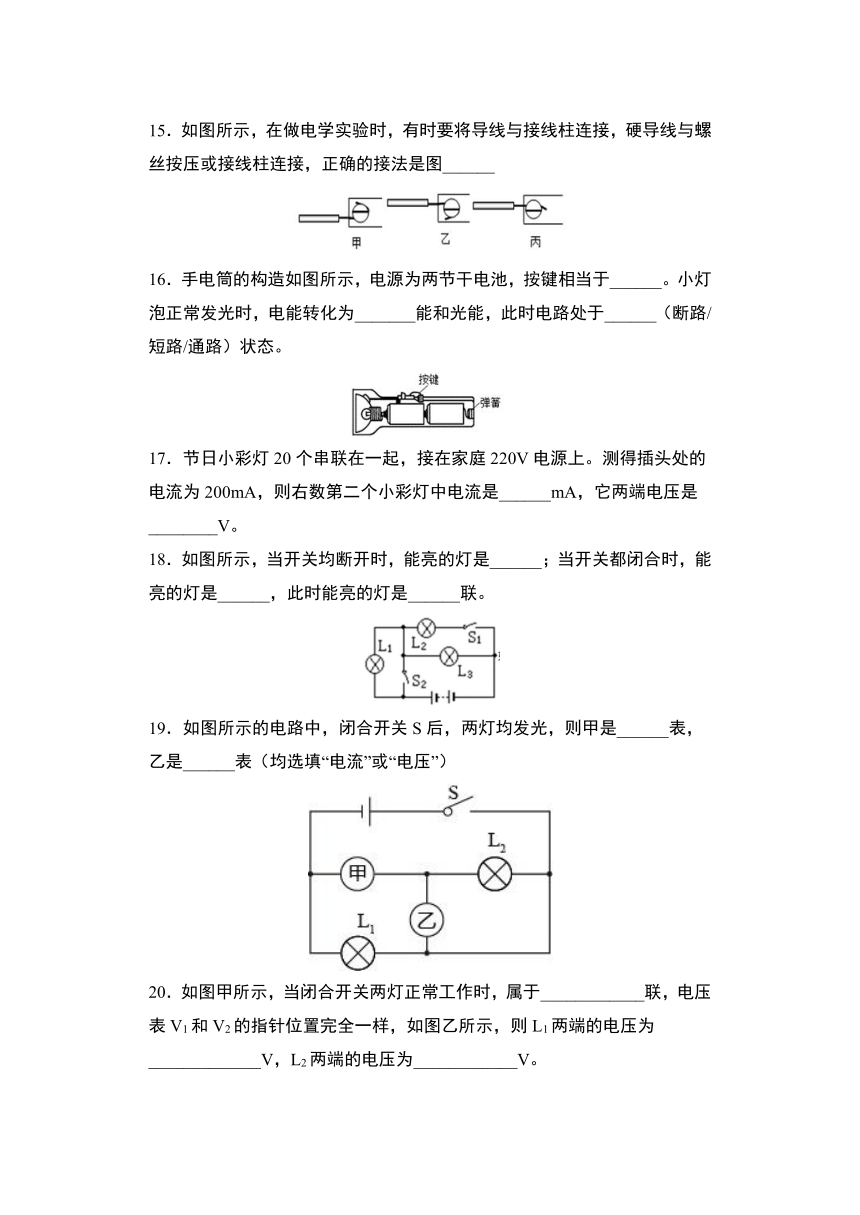

15．如图所示，在做电学实验时，有时要将导线与接线柱连接，硬导线与螺丝按压或接线柱连接，正确的接法是图______
16．手电筒的构造如图所示，电源为两节干电池，按键相当于______。小灯泡正常发光时，电能转化为_______能和光能，此时电路处于______（断路/短路/通路）状态。
17．节日小彩灯20个串联在一起，接在家庭220V电源上。测得插头处的电流为200mA，则右数第二个小彩灯中电流是______mA，它两端电压是________V。
18．如图所示，当开关均断开时，能亮的灯是______；当开关都闭合时，能亮的灯是______，此时能亮的灯是______联。
19．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
20．如图甲所示，当闭合开关两灯正常工作时，属于____________联，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为_____________V，L2两端的电压为____________V。
三、解答题
21．根据图甲所示的实物连接图，在图乙的框中画出电路图。
22．在如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整。要求：两灯并联，开关控制整个电路，电流表只测灯泡L1的电流（电流大小约为0.4A）。
23．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在false所在的支路上，闭合开关，观察到灯false发光，但灯false不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯false断路”或“灯false短路”）；
（5）排除故障后，他测出了false支路上的电流false，然后他把电流表依次接入电路分别测量出false支路电流false、干路电流false，两次测得的结果都如图丙所示，则false_______A、false_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
24．小明在探究并联电路的电流规律时，电路图如图甲所示。
（1）小明连接电路前使开关处于______状态，他这样做的目的是：______。电流表应______（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应串联在甲图中的______（选填“A”、“B”或“C”）处；
（2）小明把电流表连入电路前，发现电流表指针位置如图乙所示，出现这种现象的原因是：电流表______；
（3）小明连接的实验电路如图丙所示，开关闭合后，灯泡L1______（选填“发光”或“不发光”）。请你改动图中一根导线的位置，使两灯都发光，电流表A1测量灯L1中的电流，电流表A2测干路中的电流，并在改动的导线上打“×”______；
（4）实验过程中，小明在电路中换上规格不同的小灯泡多次测量，他这样做的目的是______。
25．如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两接线柱接线对调后示数为3V．求：
（1）灯L1两端的电压．
（2）电源电压．
（3）当S1、S3闭合，S2断开时，电压表的示数为多少？
26．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光．电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
答案
1．C 2．A 3．D 4．C 5．C
6．B 7．A 8．C 9．B 10．C
11．0.01 12．2.0 13．仍张开 14．能够吸引轻小物体 铝箔条由于惯性要保持原来的运动状态，不能立即停止转动
15．乙 16．开关 内 通路 17．200 11
18．L1、L3 L2、L3 并 19．电流 电压 20．串 8 2
21．
22．
23．不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
24．断开 保护电路 串联 C 没有调零 不发光 得出普遍性的结论
25．（l）6V（2）9V（3）9V
26．（1）3V 3V（2）1.02A 0.48A（3）0.48A 0.48A
