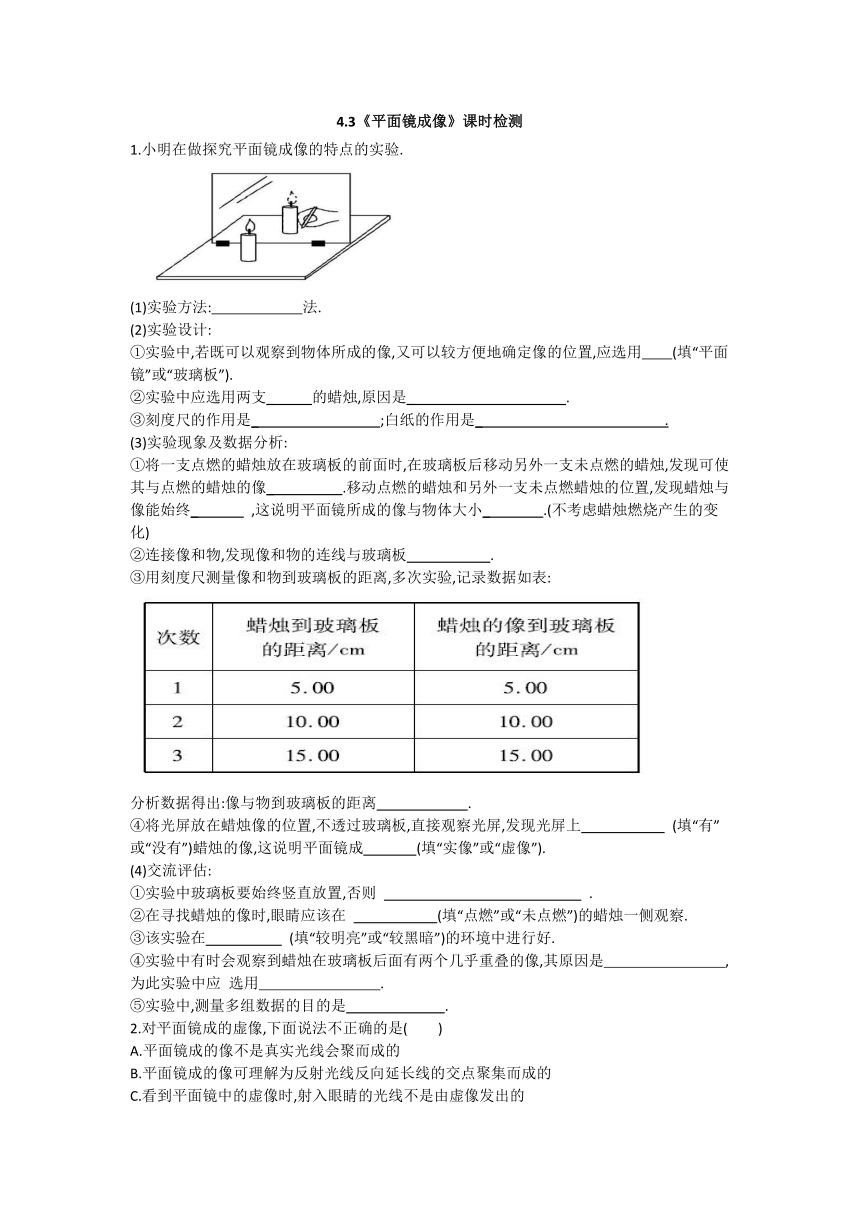

4.3《平面镜成像》课时检测
1.小明在做探究平面镜成像的特点的实验.
?
(1)实验方法:　　　　　　法.?
(2)实验设计:
①实验中,若既可以观察到物体所成的像,又可以较方便地确定像的位置,应选用　　(填“平面镜”或“玻璃板”).?
②实验中应选用两支_
的蜡烛,原因是_
.?
③刻度尺的作用是_
;白纸的作用是_
.
(3)实验现象及数据分析:
①将一支点燃的蜡烛放在玻璃板的前面时,在玻璃板后移动另外一支未点燃的蜡烛,发现可使其与点燃的蜡烛的像_
.移动点燃的蜡烛和另外一支未点燃蜡烛的位置,发现蜡烛与像能始终_
,这说明平面镜所成的像与物体大小_
.(不考虑蜡烛燃烧产生的变化)?
②连接像和物,发现像和物的连线与玻璃板
.?
③用刻度尺测量像和物到玻璃板的距离,多次实验,记录数据如表:
?
分析数据得出:像与物到玻璃板的距离
.?
④将光屏放在蜡烛像的位置,不透过玻璃板,直接观察光屏,发现光屏上
(填“有”或“没有”)蜡烛的像,这说明平面镜成
(填“实像”或“虚像”).?
(4)交流评估:
①实验中玻璃板要始终竖直放置,否则
.?
②在寻找蜡烛的像时,眼睛应该在
(填“点燃”或“未点燃”)的蜡烛一侧观察.?
③该实验在
(填“较明亮”或“较黑暗”)的环境中进行好.?
④实验中有时会观察到蜡烛在玻璃板后面有两个几乎重叠的像,其原因是　　　　　　　　,为此实验中应
选用　　　　　　　　.?
⑤实验中,测量多组数据的目的是　　　　
　　.?
2.对平面镜成的虚像,下面说法不正确的是(　　)
A.平面镜成的像不是真实光线会聚而成的
B.平面镜成的像可理解为反射光线反向延长线的交点聚集而成的
C.看到平面镜中的虚像时,射入眼睛的光线不是由虚像发出的

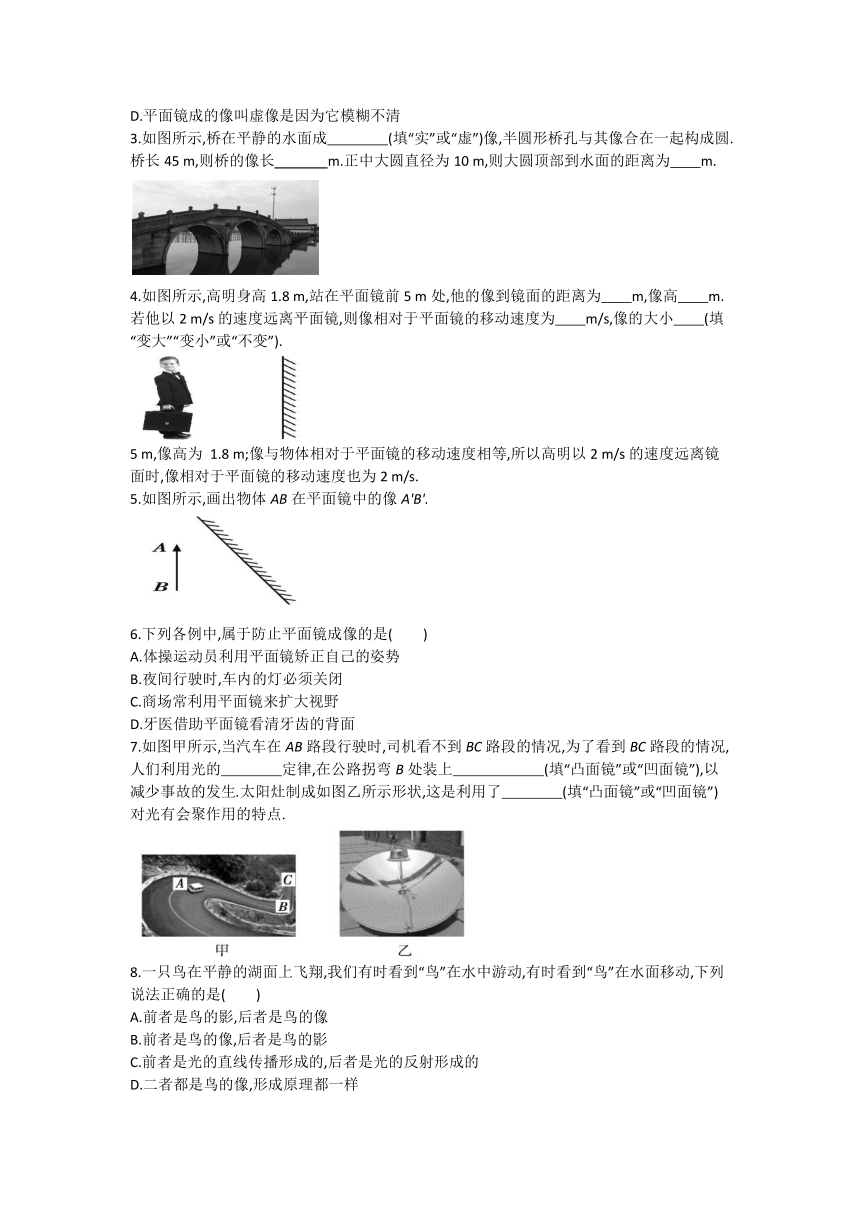

D.平面镜成的像叫虚像是因为它模糊不清
3.如图所示,桥在平静的水面成　　　　(填“实”或“虚”)像,半圆形桥孔与其像合在一起构成圆.桥长45
m,则桥的像长　
　　m.正中大圆直径为10
m,则大圆顶部到水面的距离为　　m.?
4.如图所示,高明身高1.8
m,站在平面镜前5
m处,他的像到镜面的距离为　　m,像高　　m.若他以2
m/s的速度远离平面镜,则像相对于平面镜的移动速度为　　m/s,像的大小　　(填“变大”“变小”或“不变”).?
5
m,像高为
1.8
m;像与物体相对于平面镜的移动速度相等,所以高明以2
m/s的速度远离镜面时,像相对于平面镜的移动速度也为2
m/s.
5.如图所示,画出物体AB在平面镜中的像A'B'.
6.下列各例中,属于防止平面镜成像的是(　　)
A.体操运动员利用平面镜矫正自己的姿势
B.夜间行驶时,车内的灯必须关闭
C.商场常利用平面镜来扩大视野
D.牙医借助平面镜看清牙齿的背面
7.如图甲所示,当汽车在AB路段行驶时,司机看不到BC路段的情况,为了看到BC路段的情况,人们利用光的　　　　定律,在公路拐弯B处装上　　　　　　(填“凸面镜”或“凹面镜”),以减少事故的发生.太阳灶制成如图乙所示形状,这是利用了　　　　(填“凸面镜”或“凹面镜”)
对光有会聚作用的特点.?
8.一只鸟在平静的湖面上飞翔,我们有时看到“鸟”在水中游动,有时看到“鸟”在水面移动,下列说法正确的是(　　)
A.前者是鸟的影,后者是鸟的像
B.前者是鸟的像,后者是鸟的影
C.前者是光的直线传播形成的,后者是光的反射形成的
D.二者都是鸟的像,形成原理都一样

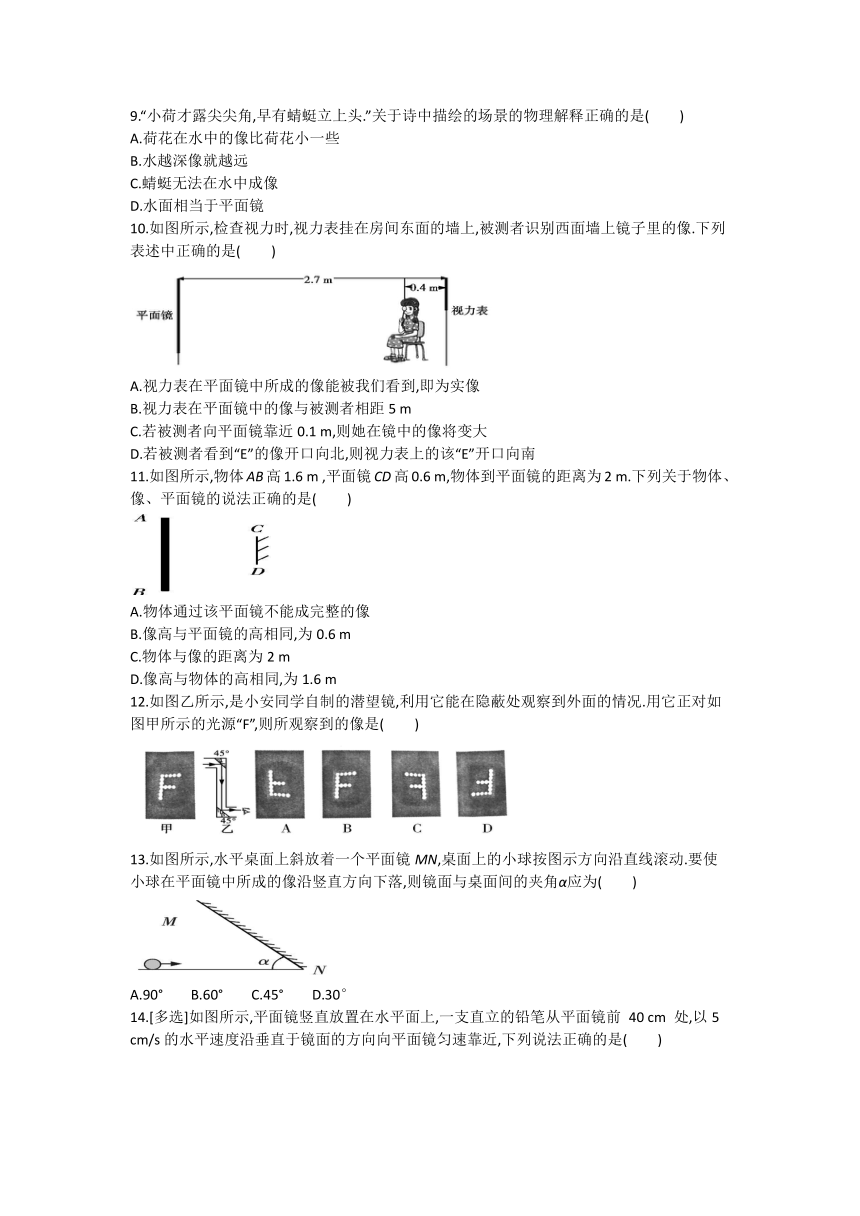

9.“小荷才露尖尖角,早有蜻蜓立上头.”关于诗中描绘的场景的物理解释正确的是(　　)
A.荷花在水中的像比荷花小一些
B.水越深像就越远
C.蜻蜓无法在水中成像
D.水面相当于平面镜
10.如图所示,检查视力时,视力表挂在房间东面的墙上,被测者识别西面墙上镜子里的像.下列表述中正确的是(　　)
A.视力表在平面镜中所成的像能被我们看到,即为实像
B.视力表在平面镜中的像与被测者相距5
m
C.若被测者向平面镜靠近0.1
m,则她在镜中的像将变大
D.若被测者看到“E”的像开口向北,则视力表上的该“E”开口向南
11.如图所示,物体AB高1.6
m
,平面镜CD高0.6
m,物体到平面镜的距离为2
m.下列关于物体、像、平面镜的说法正确的是(　　)
A.物体通过该平面镜不能成完整的像
B.像高与平面镜的高相同,为0.6
m
C.物体与像的距离为2
m
D.像高与物体的高相同,为1.6
m
12.如图乙所示,是小安同学自制的潜望镜,利用它能在隐蔽处观察到外面的情况.用它正对如图甲所示的光源“F”,则所观察到的像是(　　)
13.如图所示,水平桌面上斜放着一个平面镜MN,桌面上的小球按图示方向沿直线滚动.要使小球在平面镜中所成的像沿竖直方向下落,则镜面与桌面间的夹角α应为(　　)
A.90°　
B.60°　
C.45°　
D.30°
14.[多选]如图所示,平面镜竖直放置在水平面上,一支直立的铅笔从平面镜前
40
cm
处,以5
cm/s的水平速度沿垂直于镜面的方向向平面镜匀速靠近,下列说法正确的是(　　)
A.铅笔在平面镜中所成的像逐渐变大
B.经过2
s,铅笔与它的像之间的距离变为30
cm
C.铅笔的像相对于平面镜的速度为5
cm/s
D.若平面镜顺时针转至图中虚线位置,铅笔的像将与铅笔垂直
15.【解答此题有技巧】如图所示是两个表在平面镜中成的像,则实际的时间分别是:甲　　　　;乙　　　　.?
16.阅读下列材料,回答问题.
汽车中的光现象
　　如图甲所示,汽车抬头显示系统又叫汽车平视显示系统(简称HUD),是为了提高安全性而研发的.它利用平面镜成像原理(如图乙所示),使显示器上的重要行车数据通过前挡风玻璃成像在正前方,驾驶员不必低头,就可以看到车辆行驶时的车速、油耗等信息.
?
(1)如图乙所示,这种方法是利用光的　　　　　来工作的,适合在外界亮度较　　　　(填“亮”或“暗”)的环境中使用.?
(2)该方法有一个技术难题,即挡风玻璃所成的导航图像易产生重影,影响使用效果.导航图像的重影产生的原因是挡风玻璃有一定的　　　　(填“厚度”或“透明度”).?
(3)如图甲所示,某车辆HUD显示器水平放置在中控台上,通过挡风玻璃成垂直于水平面的像,则挡风玻璃与水平面夹角为　　　　度.?
(4)某驾驶员发现挡风玻璃所成的像过高,不便于观察,这时就需要将HUD显示器沿水平方向　　　(填“远离”或“靠近”)挡风玻璃.?
答案解析
1.【参考答案】　(1)等效替代　(2)①玻璃板　②完全相同　便于比较像和物的大小关系　③测量像和物到玻璃板的距离　记录蜡烛和像的位置　(3)①完全重合　完全重合　相等　②垂直　③相等　④没有　虚像　(4)①无论怎样移动后面的蜡烛,都不会与前面蜡烛成的像完全重合　②点燃　③较黑暗　④玻璃板较厚　较薄的玻璃板　⑤寻找普遍规律
【解题思路】　(1)本实验的方法是等效替代法.
(2)①平面镜和玻璃板都能成像,但平面镜不透光,不能看到背面的物体;玻璃板透光,可以看到后面的物体.故为了比较方便地确定像的位置,应选用玻璃板.②物体与像的大小是没法放在一起比较的,我们可以采取等效替代的方法,取两支完全相同的蜡烛A、B,点燃的蜡烛A放在玻璃板前,把蜡烛B移动到蜡烛A在玻璃板中所成的虚像的位置处.③可以用白纸记下像、物和玻璃板的位置,用刻度尺分别量出蜡烛A和蜡烛B到玻璃板的距离,然后进行比较.
(3)①两支蜡烛完全相同,移动点燃的蜡烛和另外一支蜡烛,没有点燃的蜡烛总能与点燃的蜡烛的像完全重合,这说明平面镜所成的像与物体大小相等;②连接像和物,发现像和物的连线与玻璃板垂直;③分析题表中数据可知,每次实验中蜡烛的像到玻璃板的距离与蜡烛到玻璃板的距离相等,故可得出:像与物到平面镜的距离相等.④将光屏放在蜡烛像的位置,不透过玻璃板观察,在光屏上没有蜡烛的像,说明平面镜所成的像不能在光屏上呈现,平面镜成虚像.
(4)①像与物是关于镜面对称的,如果玻璃板不竖直放置,成的像就会偏高或偏低,后面的蜡烛是摆在桌面上的,这样无论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合.②因为物体在平面镜中成像是光的反射现象,故从点燃的蜡烛一侧才能看到蜡烛的像.③平面镜成像利用的是光的反射原理,蜡烛照射到平面镜表面的光反射后进入人眼,所以人能看清蜡烛的像.若周围环境中的光线较强,则影响进入人眼的反射光,使人看不清楚蜡烛的像,所以在光线较暗的环境中进行较好.④实验中若选择的玻璃板较厚,在玻璃板的前后两个表面都会成像,故能看到两个几乎重叠的像;玻璃板越薄,两个像的位置就越接近,所以实验时应选用较薄的玻璃板,尽量使两个像重合.
2.D　【解题思路】　实像是由实际光线会聚而成的,所以实像能呈现在光屏上,而虚像可理解为由实际光线的反向延长线会聚而成的,而不是因为它模糊不清,故A、B、C正确,D错误.故选D.
3.【参考答案】　虚　45　5　
【解题思路】　平静的水面相当于平面镜,平面镜成的像与物体大小相等,因此桥的像的长度是45
m.由于像与物体关于平面镜对称,所以大圆顶部到水面的距离是5
m.
4.【参考答案】　5　1.8　2　不变
【解题思路】　平面镜成像时,像与物体的大小始终相等,二者到平面镜的距离相等,所以高明的像到镜面的距离是
5.【参考答案】　如图所示.?
【解题思路】　分别作出点A、B关于平面镜的对称点A'、B',用虚线连接A'、B',即为AB在平面镜中的像.
6.B　【解题思路】　夜间打开车内的灯,车前窗就像镜子一样,司机能看到车内部,路前方却不易看清,容易导致事故,所以夜间行驶时车内的灯必须关闭,这是防止平面镜成像.故选B.
7.【参考答案】　反射　凸面镜　凹透镜
【解题思路】　当汽车在AB路段行驶时,由于光沿直线传播,司机看不到BC路段的情况,为了看到BC路段的情况,人们利用光的反射定律,在公路拐弯B处装上凸面镜,这样可以扩大视野,减少事故的发生.利用凹面镜制成的太阳灶可以将会聚的太阳光用来烧水、煮饭,既可以节省燃料,又不污染环境.
8.B　【解题思路】　平静的湖面相当于平面镜,人看到的在水中游动的“鸟”是平面镜成的虚像,是光的反射形成的;人看到的在水面移动的“鸟”是鸟的影子,是光沿直线传播形成的.故B选项正确.
9.D　【解题思路】　水面相当于平面镜,荷花和蜻蜓都可以在水中成像,C错误,D正确;平面镜所成的像与物关于平面镜对称,所以荷花在水中的像与荷花一样大,荷花和蜻蜓的像到水面的距离分别与它们本身到水面的距离相等,与水的深度无关,A、B错误.
10.B　【解题思路】　根据平面镜成像特点可知,视力表在平面镜中所成的像是虚像,故A错误;视力表到平面镜的距离是2.7
m,根据物和像到平面镜的距离相等,可知视力表的像到平面镜的距离也是2.7
m,所以人到视力表的像的距离为2.7
m+2.7
m-0.4
m=5
m,故B正确;平面镜成像,像与物等大,与人到平面镜的距离无关,故被测者向平面镜靠近0.1
m,她在镜中的像大小不变,故C错误;平面镜成像,像和物关于镜面对称,故若被测者看到“E”的像开口向北,则视力表上的该“E”开口向北,故D错误.
11.D　【解题思路】　无论平面镜大小如何,一定能成完整的像,A不符合题意,像和物体的大小相同,像高1.6
m,B不符合题意,D符合题意;根据像和物体到镜面的距离相等可知,像与物体的距离为
4
m,C不符合题意.
12.B　【解题思路】　平面镜成像时,像和物关于镜面对称,潜望镜中有两次平面镜成像,最终成的像与物体一致.
13.C　【解题思路】　根据平面镜成像的特点可知,小球的运动路线与它的像的运动路线关于平面镜对称,小球水平向右沿直线运动时,要使小球的像竖直向下运动,则小球的像的运动路线与小球的运动路线间的夹角应为90°,平面镜应位于两条运动路线的夹角的角平分线上,所以镜面与桌面间的夹角α=45°.
14.CD　【解题思路】　由平面镜成像的特点可知,铅笔与平面镜的距离改变,但铅笔在镜中的像的大小不变,故A错误;因物与像到平面镜的距离是相等的,当铅笔以5
cm/s的速度向平面镜靠近时,经过2
s铅笔通过的距离s=vt=5
cm/s×2
s=10
cm,2
s后铅笔到平面镜的距离为40
cm-10
cm=30
cm,像到平面镜的距离也为30
cm,2
s后铅笔与镜中的像相距60
cm,故B错误;铅笔以5
cm/s的速度沿垂直于镜面的方向向平面镜靠近,则像也以5
cm/s的速度沿垂直于镜面的方向向平面镜靠近,故C正确;铅笔与平面镜的夹角为45°,根据平面镜成像的特点可知,铅笔与它在平面镜中的像互相垂直,故D正确.故选C、D.
15.【参考答案】　10:51　7:30(或19:30)?
技巧点拨
　　根据平面镜成像的特点可知,像与物体关于平面镜对称.从图中像的背面观察,即透过该页纸看这两个表,读出实际的时间分别是10:51、7:30(或19:30).
16.【参考答案】　(1)反射　暗　(2)厚度　(3)45　(4)靠近
【解题思路】　(1)挡风玻璃相当于平面镜,仪表盘的像是光的反射所成的虚像;这种方法适合在外界亮度较暗的情况下使用.
(2)挡风玻璃有一定的厚度,光经两个面反射都会成像,所以能形成两个像,形成重影.
(3)某车辆HUD显示器水平放置在中控台上,通过挡风玻璃成垂直于水平面的像,由于像和物关于镜面对称,则挡风玻璃与水平面夹角为45度.
(4)因为像到平面镜的距离随着物体到镜面的距离减小而减小,当发现挡风玻璃所成的像过高,不便于观察,这时就需要将HUD显示器沿水平方向靠近挡风玻璃.
