5.1 透镜 练习（解析版含2021中考真题）-2021-2022学年人教版物理八年级上册

_5.1_é??é??_

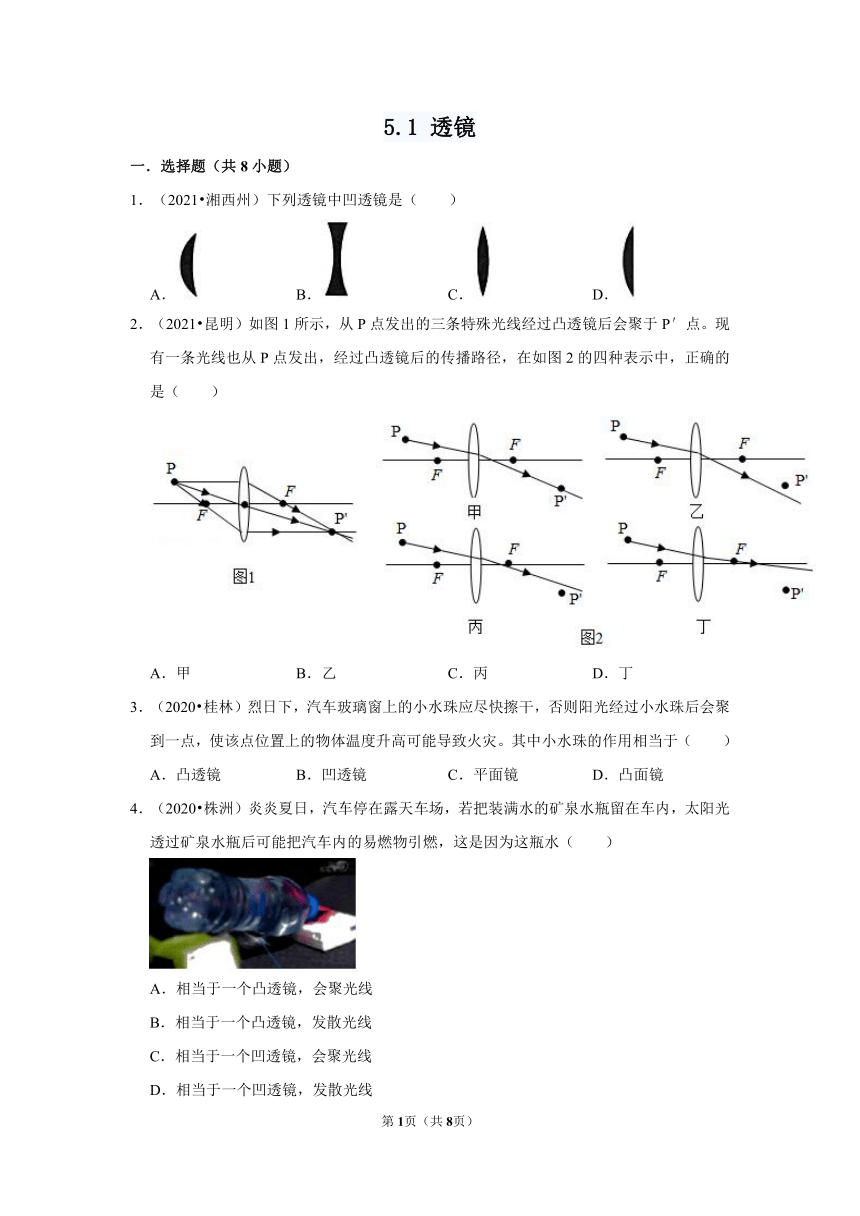

一．选择题（共8小题）
1．（2021?湘西州）下列透镜中凹透镜是（　　）
A． B． C． D．
2．（2021?昆明）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P′点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是（　　）
A．甲 B．乙 C．丙 D．丁
3．（2020?桂林）烈日下，汽车玻璃窗上的小水珠应尽快擦干，否则阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高可能导致火灾。其中小水珠的作用相当于（　　）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
4．（2020?株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（　　）
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线

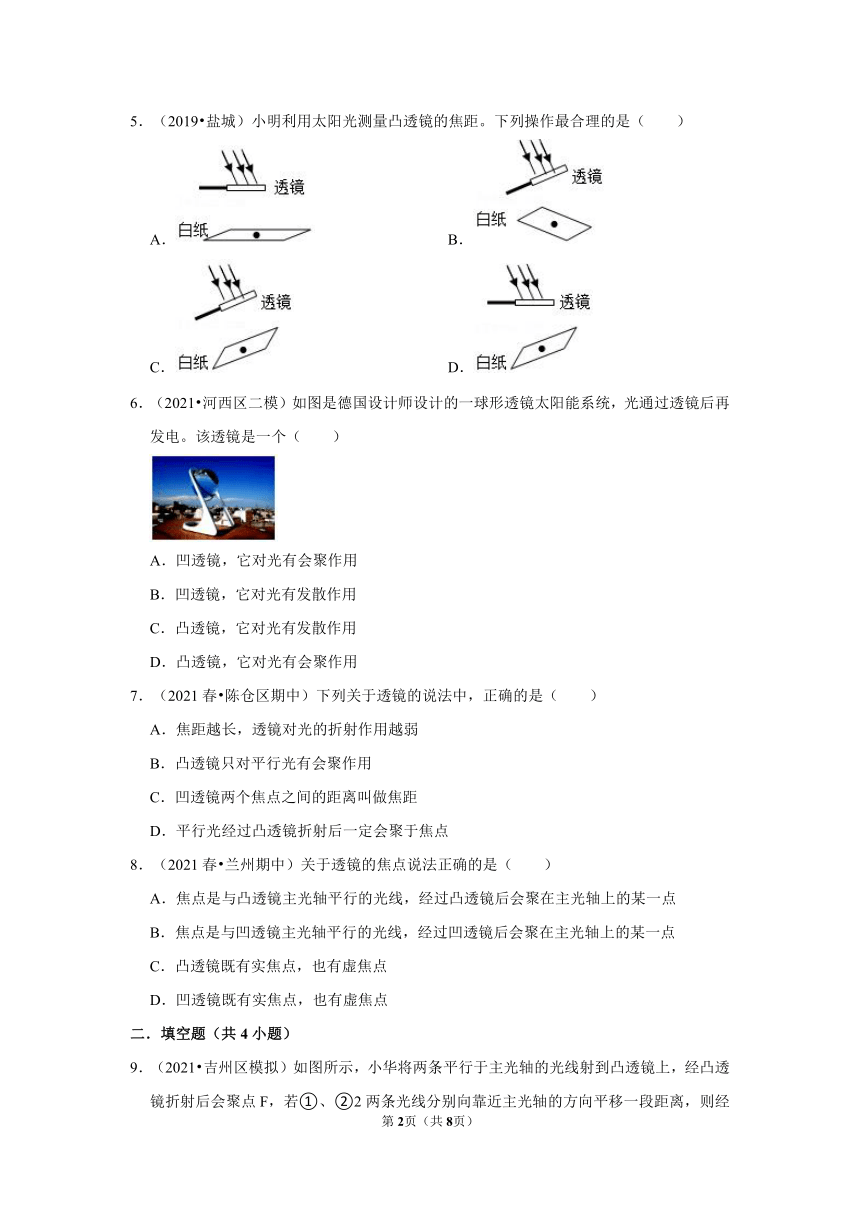

5．（2019?盐城）小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）
A． B．
C． D．
6．（2021?河西区二模）如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。该透镜是一个（　　）
A．凹透镜，它对光有会聚作用
B．凹透镜，它对光有发散作用
C．凸透镜，它对光有发散作用
D．凸透镜，它对光有会聚作用
7．（2021春?陈仓区期中）下列关于透镜的说法中，正确的是（　　）
A．焦距越长，透镜对光的折射作用越弱
B．凸透镜只对平行光有会聚作用
C．凹透镜两个焦点之间的距离叫做焦距
D．平行光经过凸透镜折射后一定会聚于焦点
8．（2021春?兰州期中）关于透镜的焦点说法正确的是（　　）
A．焦点是与凸透镜主光轴平行的光线，经过凸透镜后会聚在主光轴上的某一点
B．焦点是与凹透镜主光轴平行的光线，经过凹透镜后会聚在主光轴上的某一点
C．凸透镜既有实焦点，也有虚焦点
D．凹透镜既有实焦点，也有虚焦点
二．填空题（共4小题）
9．（2021?吉州区模拟）如图所示，小华将两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚点F，若①、②2两条光线分别向靠近主光轴的方向平移一段距离，则经凸透镜折射后的会聚点 　 　选填“向右移动”“向左移动”或“保持原位置不变”），小华取点光源放在A点处，透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小 　 　（选填“变大”“变小”或“不变”）。
10．（2021春?陈仓区期中）炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个　 　透镜，会使光线　 　。如右图所示，一束平行光经过中间为“空气凹透镜”的玻璃砖后将会　 　。（后两空选填“会聚”“发散”或“平行射出”）
11．（2021?宜兴市模拟）为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，在其下方距透镜10cm处的白纸上的光斑恰好与圆环重合，这个现象表明凸透镜对光有　 　作用；当将该透镜靠近白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小　 　（选填“先变小后变大”、或“先变大后变小”），通过计算可以得到该凸透镜的焦距为　 　cm。
12．（2020秋?宜昌期末）如图画出了光线通过透镜（图中未画出）的情形，其中一个透镜对光线起的作用与另外三个不同，这个透镜的图是　 　（选填“a”、“b”、“c”、“d”），它对光线起　 　作用。
三．作图题（共3小题）

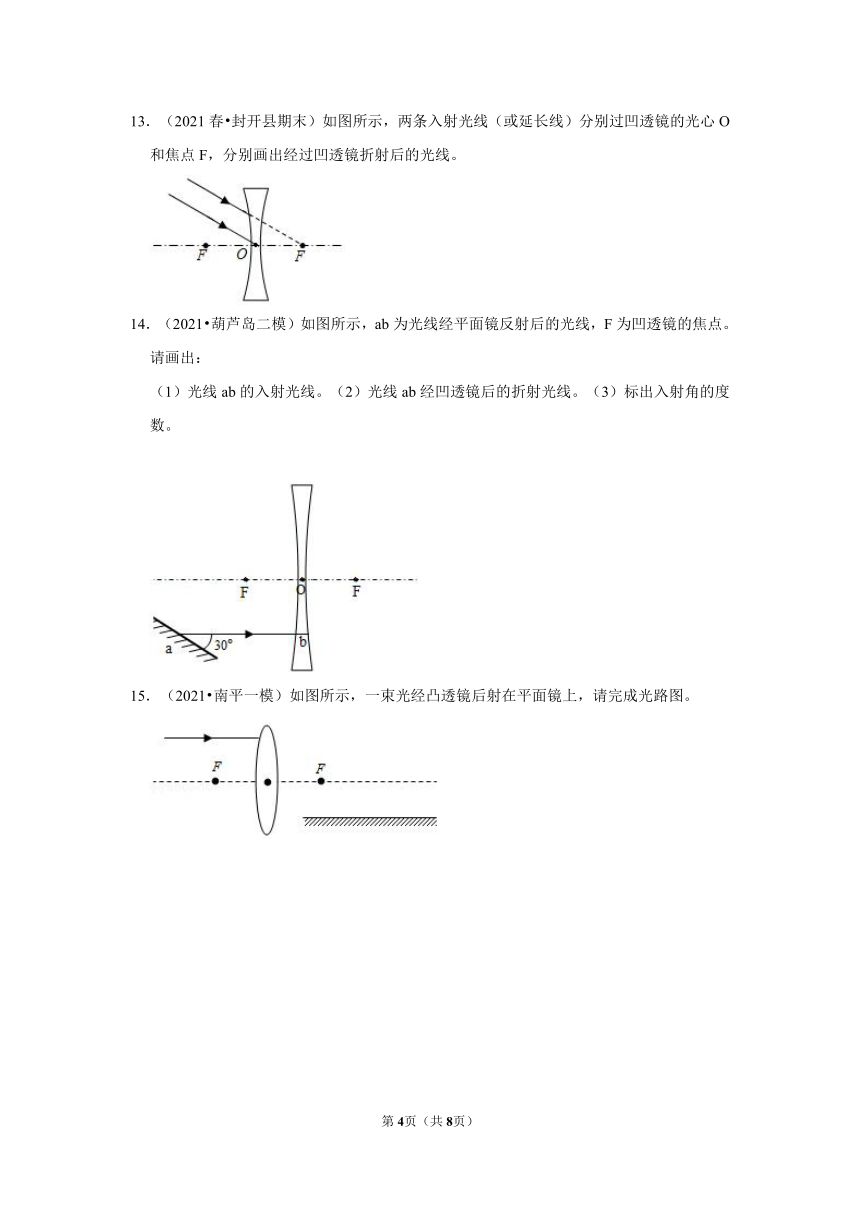

13．（2021春?封开县期末）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线。
14．（2021?葫芦岛二模）如图所示，ab为光线经平面镜反射后的光线，F为凹透镜的焦点。请画出：
（1）光线ab的入射光线。（2）光线ab经凹透镜后的折射光线。（3）标出入射角的度数。
15．（2021?南平一模）如图所示，一束光经凸透镜后射在平面镜上，请完成光路图。
参考答案与试题解析
一．选择题（共8小题）
1．【解答】解：如图，中间比边缘厚的ACD是凸透镜，中间比边缘薄的B是凹透镜。
故选：B。
2．【解答】解：由题知，P′是P点经凸透镜所成的实像，那么由P点发出的光经凸透镜折射后一定过像点P'，由图2知，甲图正确，乙、丙、丁错误。
故选：A。
3．【解答】解：在阳光下的水滴相当于一个小的凸透镜，阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高可能导致火灾，从而伤害汽车的外表。
故选：A。
4．【解答】解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
故选：A。
5．【解答】解：
利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把白纸（光屏）置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，即为凸透镜的焦距；
则由各选项图可知，AD的操作错误；而B图不方便测光斑到凸透镜的距离，C图中白纸与凸透镜平行，便于测出焦距，故C最合理。
故选：C。
6．【解答】解：由题意可知，通过透镜聚光之后再发电，则该透镜对光线有会聚作用，由凸透镜对光线有会聚作用、凹透镜对光线具有发散作用可知，此透镜是一个凸透镜。
故选：D。
7．【解答】解：A.焦距越长，透镜对光的折射作用越弱，故A正确；
B.凸透镜可以将平行于主光轴的光线会聚于一点，也对其它方向射来的光线同样有会聚作用，故B错误；
C.凹透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离叫做焦距，故C错误；
D.只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。
故选：A。
8．【解答】解：A、平行于凸透镜主光轴的光线会聚于焦点，过光心的光线传播方向不变，故A正确；
B、平行于主光轴的光线经过凹透镜后会发散，其发散光线的反向延长线过焦点，故B错误；
C、凸透镜只有两个实焦点，故C错误；
D、凹透镜只有虚焦点，故D错误。
故选：A。
二．填空题（共4小题）
9．【解答】解：凸透镜能使平行于主光轴的光会聚在一点，这个点叫焦点；焦点是固定的，不随光线的改变而改变；在光的折射中，光路是可逆的，小华取点光源放在A点处，A处的距离要小于焦距，所处折射光线相对于主光轴是发散的，所以在凸透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑将变大。
故答案为：保持原位置不变；变大。
10．【解答】解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，因此装水的矿泉水瓶相当于一个凸透镜，对光线有会聚作用，会形成高温区产生危险；
中间为“空气凹透镜”的玻璃砖可看作是两个凸透镜组合在一起了，而光线经过凸透镜后会变得会聚，经过两个凸透镜变得更加会聚。
故答案为：凸；会聚；会聚。
11．【解答】解：小芳先在纸上画一个小于透镜大小的圆环，将凸透镜正对太阳光，在其下方距透镜10cm处的白纸上的光斑恰好与圆环重合，这表明光会聚了，即凸透镜对光线具有会聚作用；
当将该透镜靠近白纸垂直移动4cm时，此时白纸上的光斑都不是最小最亮的光斑，也就是说不是凸透镜的焦点的位置，说明凸透镜的焦点在两次出现光斑的中间，可知此过程中的光斑是先变小后变大，两次光斑之间的距离为4cm，凸透镜焦点距第一次的光斑距离为＝2cm，即凸透镜焦点距离第二次的光斑距离也是2cm，所以凸透镜的焦距为10cm﹣2cm＝8cm。
故答案为：会聚；先变小后变大；8。
12．【解答】解：从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c的入射光线经透镜折射后，折射光线变得会聚了，所以是凸透镜，它对光线起会聚作用。
故答案为：c；会聚。
三．作图题（共3小题）
13．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不变。如图所示：
14．【解答】解：（1）过反射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线另一侧作出入射光线，反射角等于90°﹣30°＝60°，入射角也等于60°；
（2）入射光线平行于主光轴，经凹透镜折射后，其折射光线的反向延长线过焦点，由此作出折射光线，如图所示：
15．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，折射光线再入射到平面镜上，先过入射点作法线，再根据反射角等于入射角，画出反射光线，如图所示：
