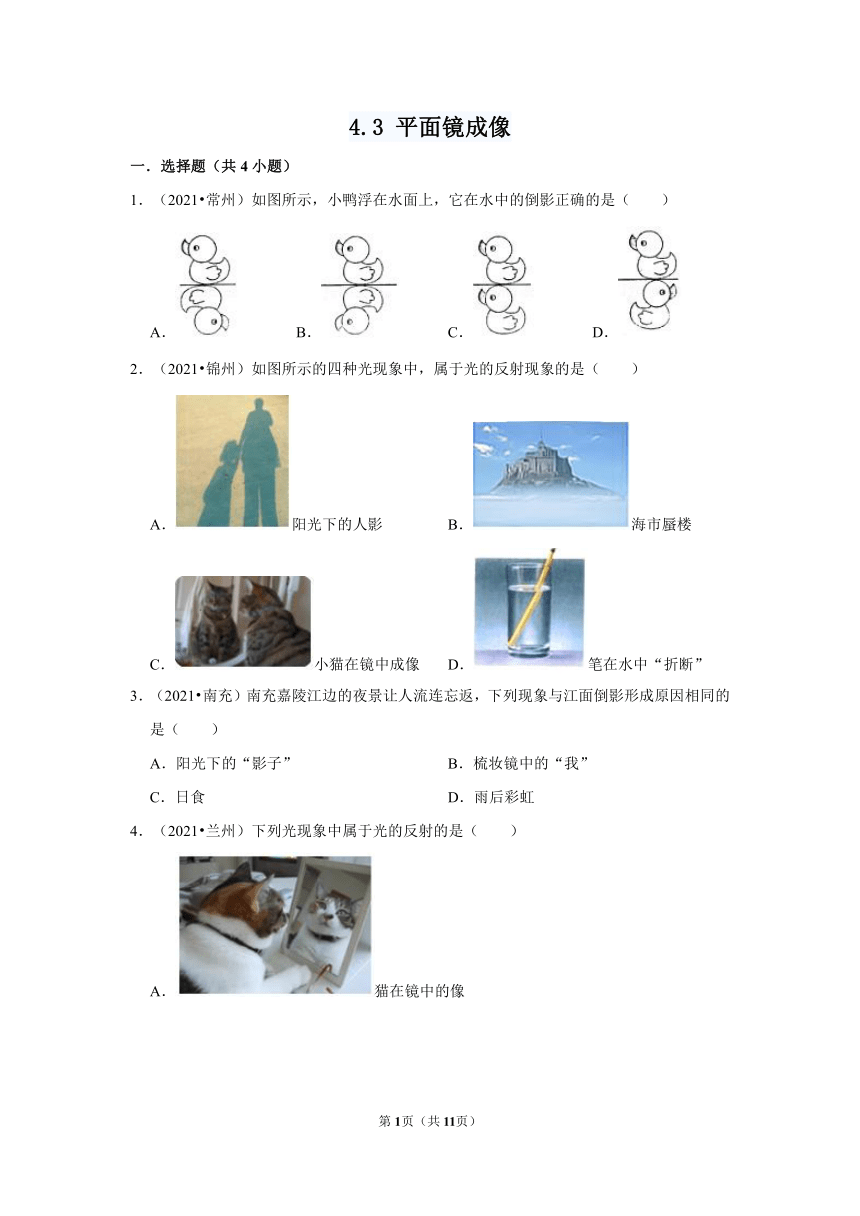

一．选择题（共4小题）
1．（2021?常州）如图所示，小鸭浮在水面上，它在水中的倒影正确的是（　　）
A． B． C． D．
2．（2021?锦州）如图所示的四种光现象中，属于光的反射现象的是（　　）
A．阳光下的人影 B．海市蜃楼
C．小猫在镜中成像 D．笔在水中“折断”
3．（2021?南充）南充嘉陵江边的夜景让人流连忘返，下列现象与江面倒影形成原因相同的是（　　）
A．阳光下的“影子” B．梳妆镜中的“我”
C．日食 D．雨后彩虹
4．（2021?兰州）下列光现象中属于光的反射的是（　　）
A．猫在镜中的像
B．水中的筷子弯折
C．水杯的影子
D．手机相机拍照
二．填空题（共2小题）
5．（2021?枣庄）如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射光线 　 　（选填“会”或“不会”）平行射出，这种反射 　 　（选填“遵循”或“不遵循”）光的反射定律。
6．（2019?贵港）一只鸽子在平静湖面上空飞过时，在湖面上形成鸽子的“倒影”，“倒影”是　 　形成的（选填“光的直线传播”“光的反射”或“光的折射”），当鸽子往高处飞，该“倒影”的大小　 　（选填“变大”“变小”或“不变”）。
三．作图题（共3小题）

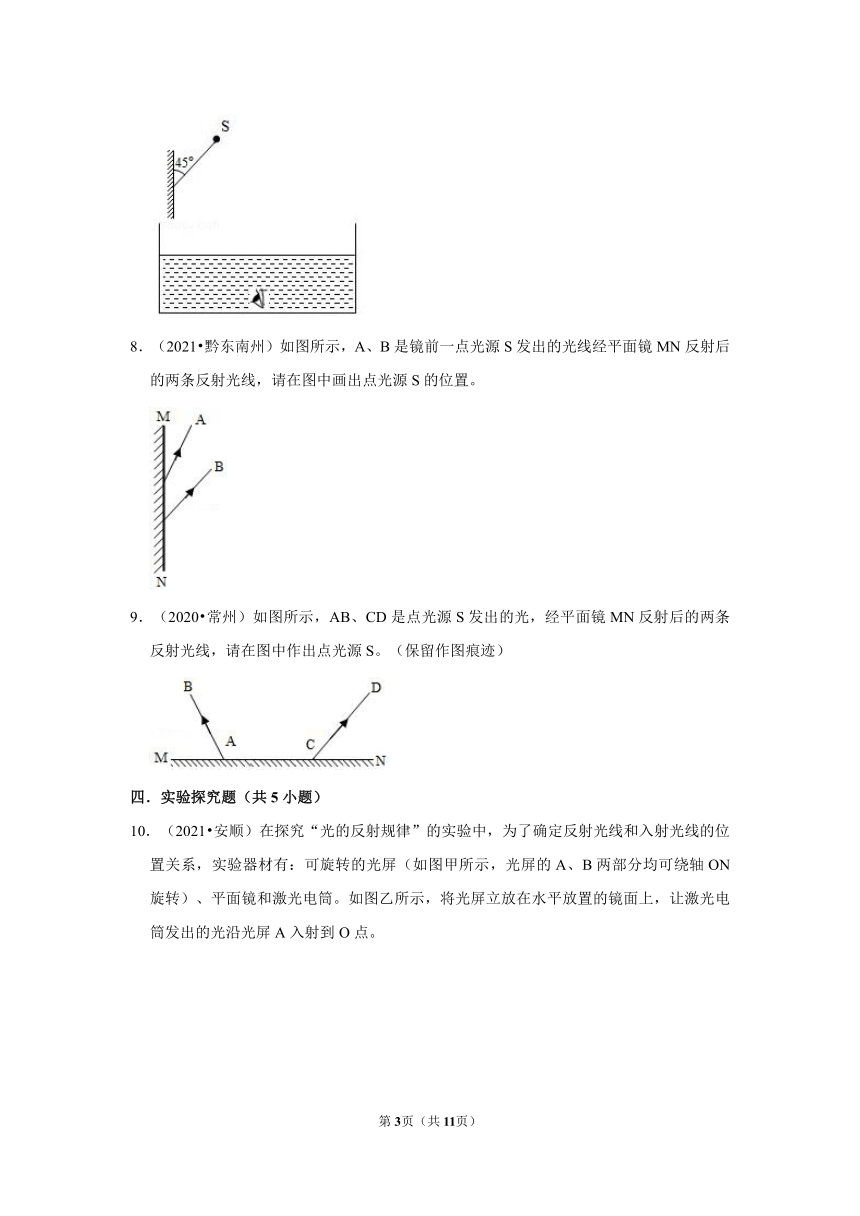

7．（2021?鄂州）如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。
8．（2021?黔东南州）如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。
9．（2020?常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。（保留作图痕迹）
四．实验探究题（共5小题）

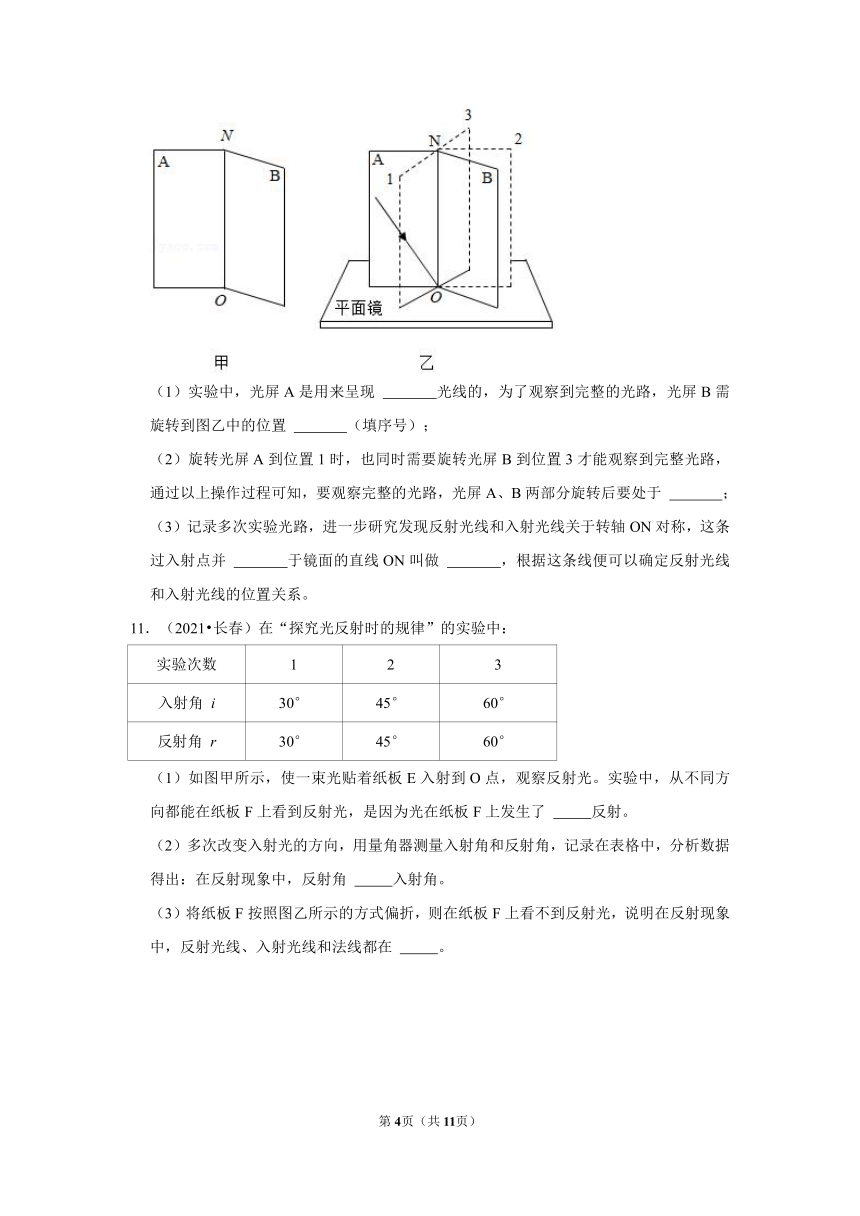

10．（2021?安顺）在探究“光的反射规律”的实验中，为了确定反射光线和入射光线的位置关系，实验器材有：可旋转的光屏（如图甲所示，光屏的A、B两部分均可绕轴ON旋转）、平面镜和激光电筒。如图乙所示，将光屏立放在水平放置的镜面上，让激光电筒发出的光沿光屏A入射到O点。
（1）实验中，光屏A是用来呈现 　 　光线的，为了观察到完整的光路，光屏B需旋转到图乙中的位置 　 　（填序号）；
（2）旋转光屏A到位置1时，也同时需要旋转光屏B到位置3才能观察到完整光路，通过以上操作过程可知，要观察完整的光路，光屏A、B两部分旋转后要处于 　 　；
（3）记录多次实验光路，进一步研究发现反射光线和入射光线关于转轴ON对称，这条过入射点并 　 　于镜面的直线ON叫做 　 　，根据这条线便可以确定反射光线和入射光线的位置关系。
11．（2021?长春）在“探究光反射时的规律”的实验中：
实验次数 1 2 3
入射角 i 30° 45° 60°
反射角 r 30° 45° 60°
（1）如图甲所示，使一束光贴着纸板E入射到O点，观察反射光。实验中，从不同方向都能在纸板F上看到反射光，是因为光在纸板F上发生了 　 　反射。
（2）多次改变入射光的方向，用量角器测量入射角和反射角，记录在表格中，分析数据得出：在反射现象中，反射角 　 　入射角。
（3）将纸板F按照图乙所示的方式偏折，则在纸板F上看不到反射光，说明在反射现象中，反射光线、入射光线和法线都在 　 　。

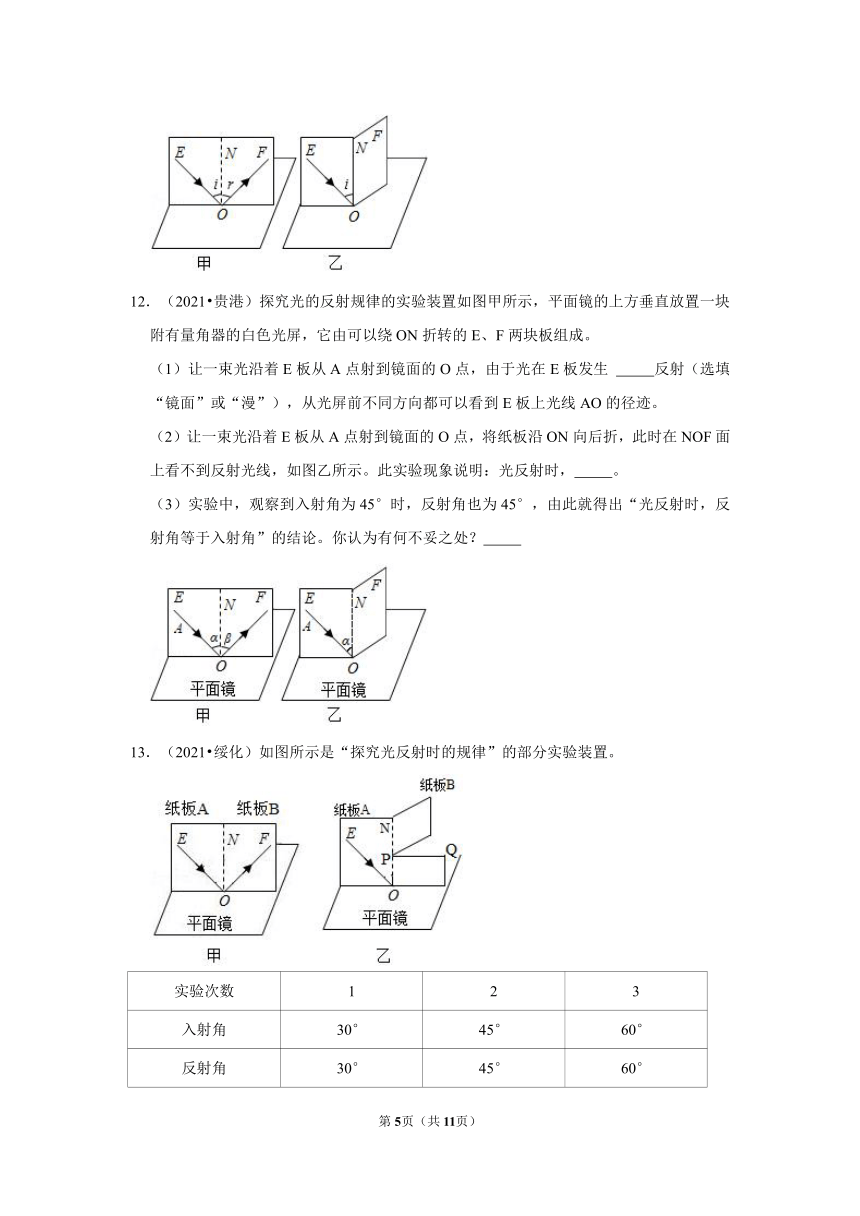

12．（2021?贵港）探究光的反射规律的实验装置如图甲所示，平面镜的上方垂直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
（1）让一束光沿着E板从A点射到镜面的O点，由于光在E板发生 　 　反射（选填“镜面”或“漫”），从光屏前不同方向都可以看到E板上光线AO的径迹。
（2）让一束光沿着E板从A点射到镜面的O点，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明：光反射时，　 　。
（3）实验中，观察到入射角为45°时，反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论。你认为有何不妥之处？　 　
13．（2021?绥化）如图所示是“探究光反射时的规律”的部分实验装置。
实验次数 1 2 3
入射角 30° 45° 60°
反射角 30° 45° 60°
（1）如图甲所示，使纸板与水平桌面上的平面镜 　 　。
（2）在图甲中，使一束光贴着纸板A沿EO射向平面镜上O点，观察反射光线和对应的入射光线。改变光束入射角度，多做几次，描绘每次光的径迹，量出入射角和反射角，记录如上表。比较反射角和入射角，可以得出结论，反射角 　 　入射角。
（3）在图甲中，如果让光逆着OF的方向射向平面镜，会看到反射光沿着OE方向射出。这表明，在反射现象中，光路是 　 　的。
（4）在图乙中，将纸板B沿PQ剪开，把纸板B的上半部分向后折。实验时在纸板B上观察到 　 　现象，表明反射光线、入射光线和法线都在同一平面内。
14．（2021?青海）在“探究光的反射规律”的实验中，小莉设计了如图所示的实验，平面镜放在水平桌面上，纸板可绕ON转动。
（1）实验前，应将纸板 　 　放置于平面镜上。一束光EO贴着纸板A绕入射点O沿逆时针方向转动，可观察到反射光束OF沿 　 　时针方向转动。
（2）某时刻入射光线与镜面的夹角为30°时，其反射角等于 　 　。
（3）将纸板A、B置于同一平面，一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE方向射出，说明光在反射时 　 　。
（4）在纸板前从不同方向都可以看到入射光EO的径迹，这是因为光在纸板上发生了 　 　反射。
参考答案与试题解析
一．选择题（共4小题）
1．【解答】解：根据平面镜成像的特点，像和物体各对应点到平面镜间距离相等；
平静的湖面相当于平面镜，可使小鸭通过湖面成像，小鸭像与小鸭本身关于湖面对称，故只有B图符合要求。
故选：B。
2．【解答】解：A、阳光下的人影是由光的直线传播形成的，故A不符合题意；
B、海市蜃楼是光在密度不均匀的大气层中传播时，发生折射形成的，故B不符合题意。
C、小猫在镜中成像，属于平面镜成像，是由于光的反射形成的，故C符合题意。
D、水中笔反射的光是从水中斜射入空气中，发生折射，折射光线远离法线，当人逆着折射光线看时，看到的是折射光线反向延长线形成的笔的虚像，比笔的实际位置要浅些，所以感觉水中的笔向上折断了，故D不符合题意。
故选：C。
3．【解答】解：江面倒影，属于与平面镜成像原理一样，是由于光的反射形成的；
A、影子的形成是利用光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A错误；
B、梳妆镜中的“我”，属于平面镜成像，是由于光的反射形成的，故B正确；
C、日食是由光的直线传播形成的，故C错误；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D错误。
故选：B。
4．【解答】解：A、猫在镜子中的像属于平面镜成像，是由于光的反射形成的，故A正确；
B、斜插入水中的筷子看起来向上弯折，是由于光线从水中斜射入空气中时发生了折射，故B错误；
C、水杯的影子是因为水杯挡住了沿直线传播的光，属于光的直线传播现象，故C错误；
D、手机相机拍照是光通过凸透镜折射后成像，故D错误。
故选：A。
二．填空题（共2小题）
5．【解答】解：由图可知，物体表面凹凸不平，平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，镜面反射和漫反射都遵守光的反射定律。
故答案为：不会；遵循。
6．【解答】解：平静的湖面相当于平面镜，在湖面上形成鸽子的“倒影”属于平面镜成像，是由于光的反射形成的。
由平面镜成像特点之一，平面镜成像与物体等大，可知，当鸽子往高处飞，则“倒影”大小不变。
故答案为：光的反射；不变。
三．作图题（共3小题）
7．【解答】解：先过入射点垂直于镜面作出法线，根据反射角等于入射角作出其反射光线；再根据当光从空气斜射入水中时，折射角小于入射角，连接眼睛和折射点，作出折射光线，如下图所示：
8．【解答】解：先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接S与两个反射点画出入射光线，如图所示：
9．【解答】解：
方法1：先过A点垂直镜面作出法线，在法线右侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线CD的入射光线，两条入射光线的交点S即为发光点的位置，如图所示：
方法2：先将两条反射光线AB、CD反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SA、SC画出入射光线，如图所示：
四．实验探究题（共5小题）
10．【解答】解：（1）由题知，让激光电筒发出的光沿光屏A入射到O点，因此光屏A是用来呈现入射光线的。
由光的反射定律可知，反射光线与入射光线在同一平面内，因此为观察到完整的光路，需将光屏B旋转到图乙中的位置2，使光屏A和光屏B在同一平面内。
（2）由图乙可知，旋转光屏A到位置1，旋转光屏B到位置3时，光屏A和光屏B在同一平面内，此时才能观察到完整光路，说明要观察完整的光路，光屏A、B两部分旋转后要处于同一平面。
（3）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角，即反射光线与入射光线关于法线对称，研究发现反射光线和入射光线关于转轴ON对称，因此转轴ON即为法线所在位置，法线与镜面垂直，因此过入射点并垂直于镜面作直线即为法线。
故答案为：（1）入射；2；（2）同一平面；（3）垂直；法线。
11．【解答】解：（1）在不同方向都能看到光的传播路径，是由于光在光屏上发生了漫反射而进入我们的眼里；
（2）分析表格数据可知，在反射现象中，反射角等于入射角；
（3）将纸板F按照图乙所示的方式偏折，在纸板F上都不能看到反射光线，这说明反射光线与入射光线和法线在同一平面内。
故答案为：（1）漫；（2）等于；（3）同一平面内。
12．【解答】解：
（1）从光屏前不同方向都可以看到E板上光线AO的径迹，是由于光在E板上发生了漫反射的缘故；
（2）让一束光沿着E板从A点射到镜面的O点，E、F两个纸板在同一平面内，可以在纸板F看到反射光线，
将纸板沿ON向后折，E、F两个纸板不在同一平面内，在纸板F上观察不到反射光线，
此实验现象说明：光反射时，反射光线、法线与入射光线在同一平面内；
（3）因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
故答案为：（1）漫；（2）反射光线、法线与入射光线在同一平面内；（3）只进行一次实验，得出的结论不具有普遍性。
13．【解答】解：（1）如果纸板没有与平面镜垂直放置，由于法线与镜面垂直，且反射光线、入射光线、法线在同一平面内，因此，当光贴着纸板沿EO入射时，不能在纸板上看到反射光，所以纸板放在平面镜上时，要保持与镜面垂直；
（2）根据表格中的数据可知，在光的反射中，反射角等于入射角；
（3）如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明光反射时，光路是可逆的；
（4）将纸板B的上半部分向后折，如图乙所示，发现在纸板B的下半部分有反射光线，上半部分无反射光线，此实验现象说明反射光线、入射光线和法线在同一平面内。
故答案为：（1）垂直；（2）等于；（3）可逆；（4）下半部分有反射光线，上半部分无反射光线。
14．【解答】解：（1）要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜的位置关系必垂直；
移动激光笔，使入射光线绕入射点O沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线会顺时针转动；
（2）当入射光线与镜面的夹角为30°时，入射角为90°﹣30°＝60°，反射角等于入射角，反射角也为60°；
（3）一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE方向射出，这说明光在反射时，光路是可逆的；
（4）在不同方向都可以看到纸板上入射光EO的径迹，这是因为光在纸板上发生了漫反射的缘故。
故答案为：（1）竖直；顺；（2）60°；（3）光路可逆；（4）漫。
