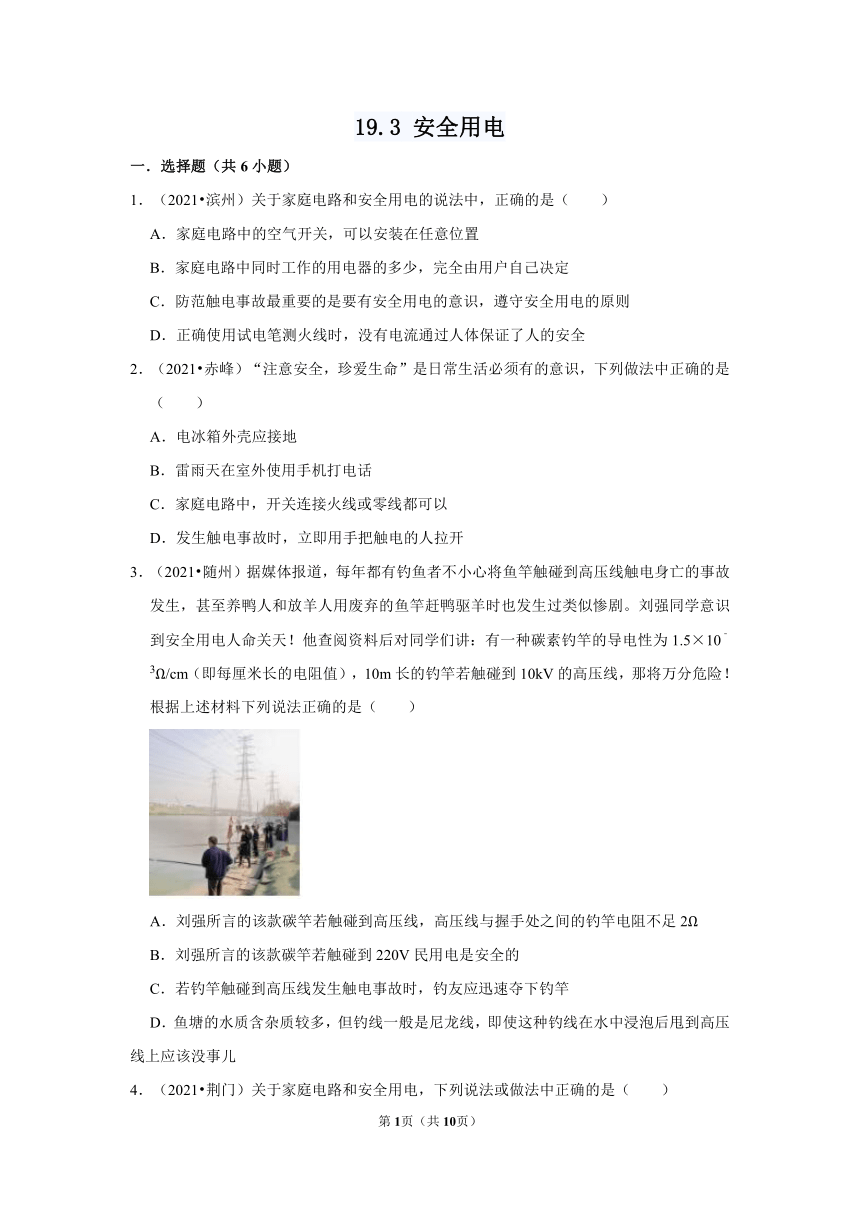

一．选择题（共6小题）
1．（2021?滨州）关于家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
2．（2021?赤峰）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（　　）
A．电冰箱外壳应接地
B．雷雨天在室外使用手机打电话
C．家庭电路中，开关连接火线或零线都可以
D．发生触电事故时，立即用手把触电的人拉开
3．（2021?随州）据媒体报道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10﹣3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　）
A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω
B．刘强所言的该款碳竿若触碰到220V民用电是安全的
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿
4．（2021?荆门）关于家庭电路和安全用电，下列说法或做法中正确的是（　　）
A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关
B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上
C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用
D．电器设备起火，可直接用水灭火

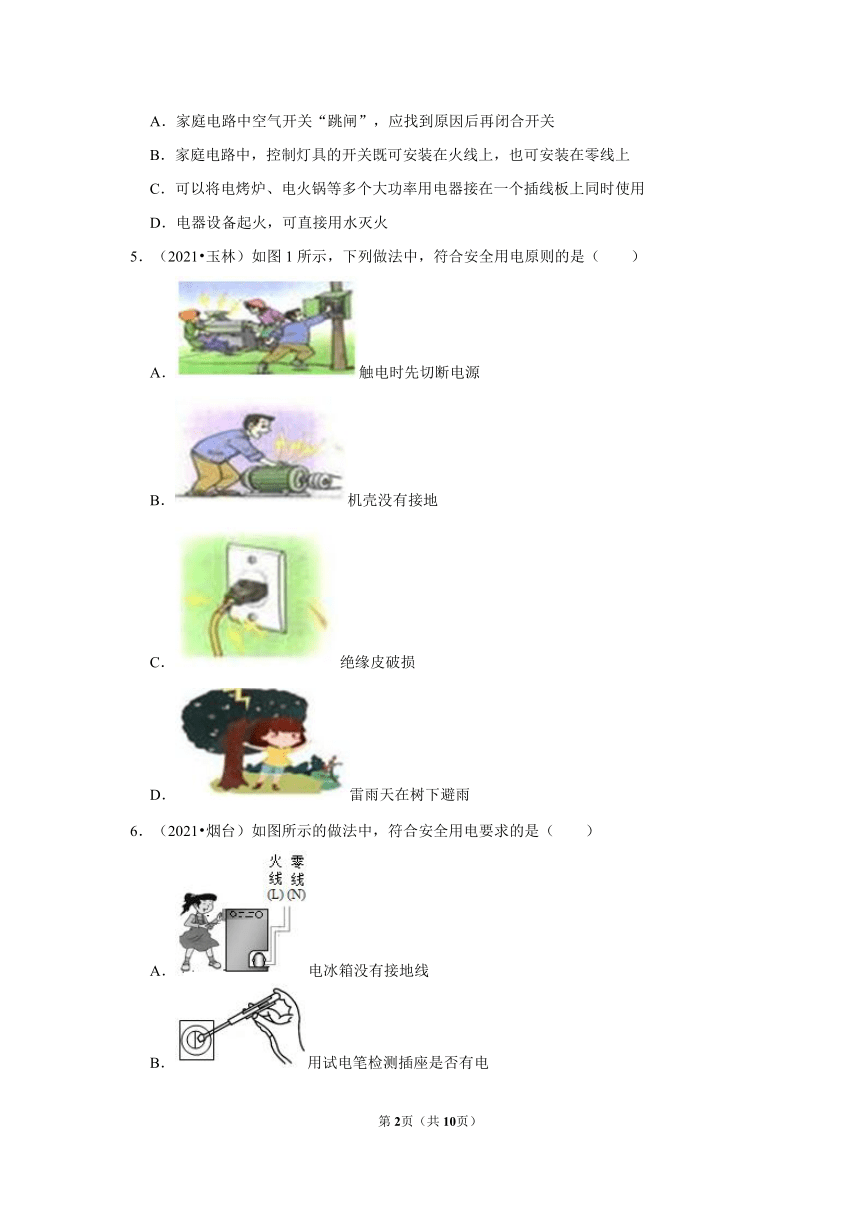

5．（2021?玉林）如图1所示，下列做法中，符合安全用电原则的是（　　）
A．触电时先切断电源
B．机壳没有接地
C．绝缘皮破损
D．雷雨天在树下避雨
6．（2021?烟台）如图所示的做法中，符合安全用电要求的是（　　）
A．电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
二．填空题（共3小题）
7．（2021?杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 　 　V；对于人体，一般情况下 　 　V以下的电压才是安全的。安全用电原则是不接触 　 　，不靠近 　 　。

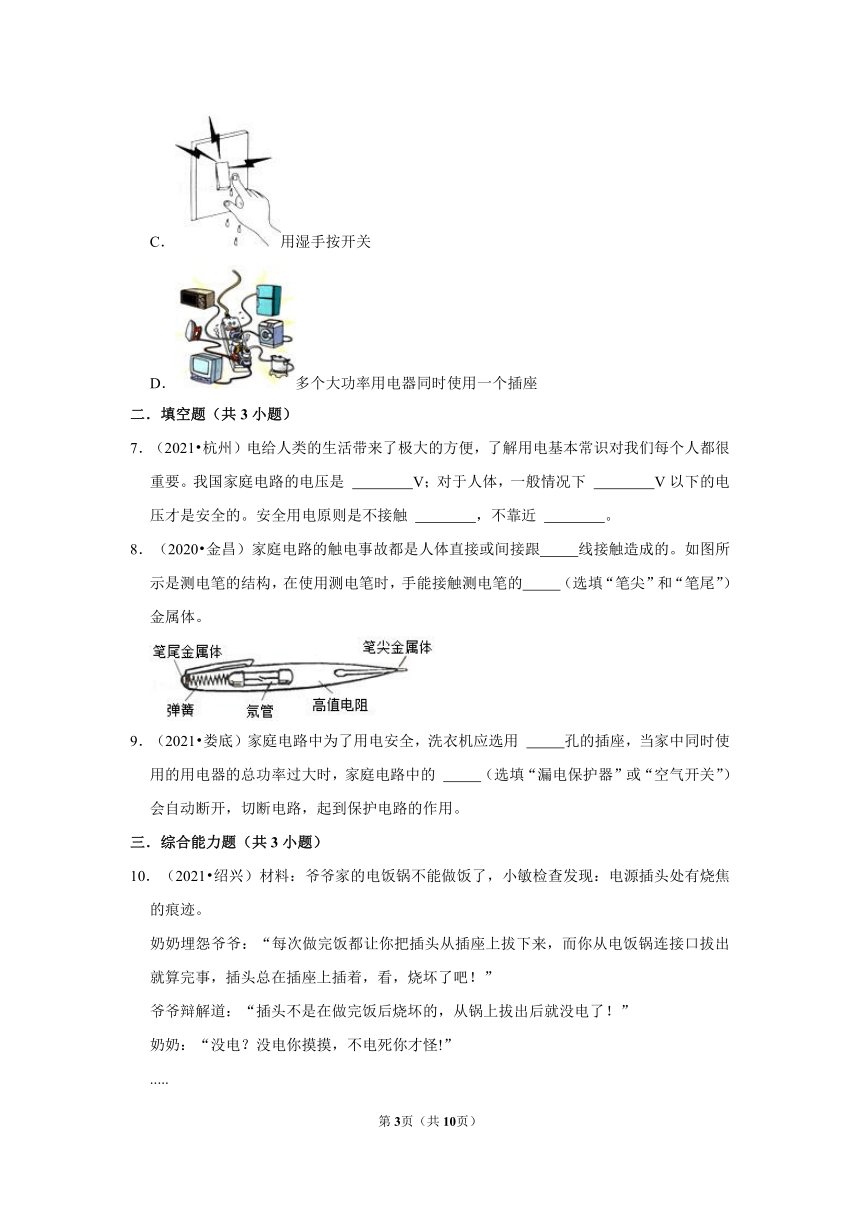

8．（2020?金昌）家庭电路的触电事故都是人体直接或间接跟　 　线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的　 　（选填“笔尖”和“笔尾”）金属体。
9．（2021?娄底）家庭电路中为了用电安全，洗衣机应选用 　 　孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 　 　（选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
三．综合能力题（共3小题）
10．（2021?绍兴）材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。
奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”
奶奶：“没电？没电你摸摸，不电死你才怪!”
.....
思考：爷爷说的“没电”？奶奶认为的“有电”？插头烧热的原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。

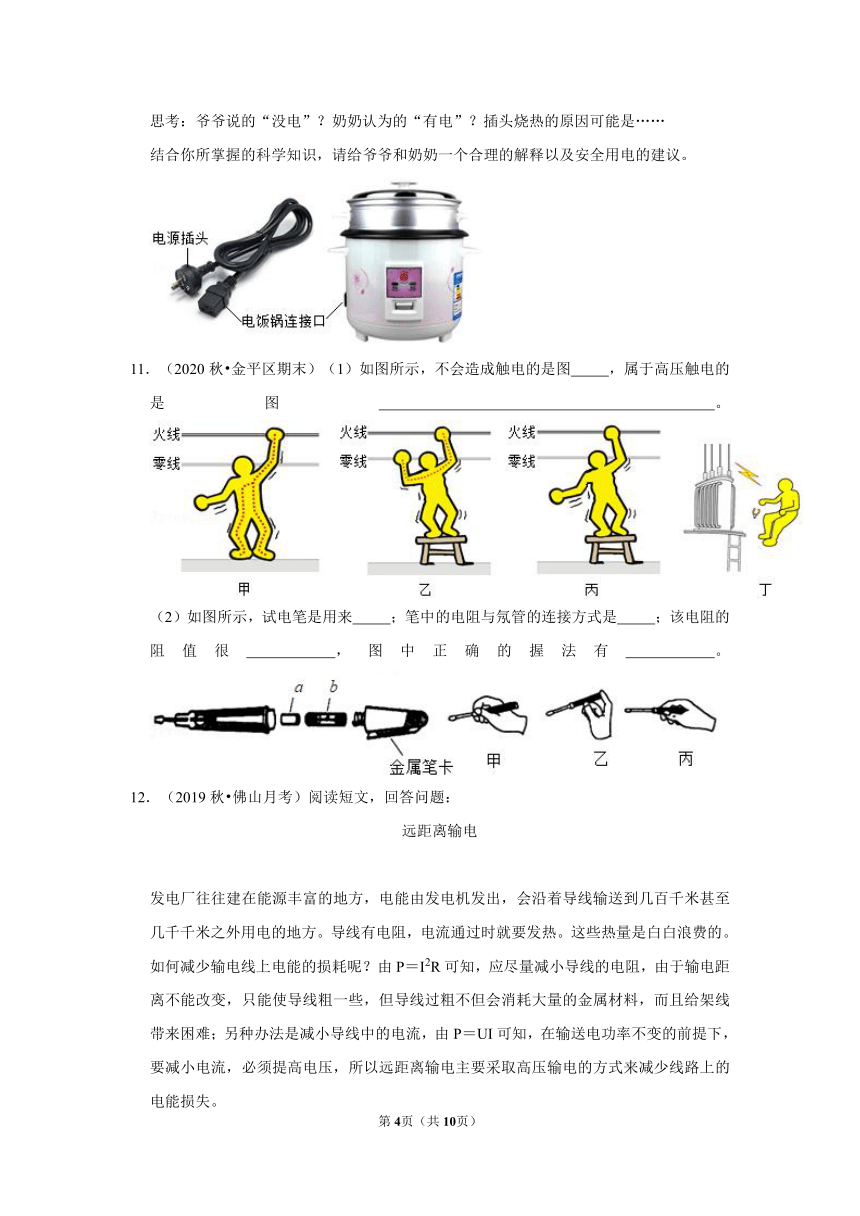

11．（2020秋?金平区期末）（1）如图所示，不会造成触电的是图　 　，属于高压触电的是图　 　。
（2）如图所示，试电笔是用来　 　；笔中的电阻与氖管的连接方式是　 　；该电阻的阻值很　 　，图中正确的握法有　 　。
12．（2019秋?佛山月考）阅读短文，回答问题：
远距离输电
发电厂往往建在能源丰富的地方，电能由发电机发出，会沿着导线输送到几百千米甚至几千千米之外用电的地方。导线有电阻，电流通过时就要发热。这些热量是白白浪费的。如何减少输电线上电能的损耗呢？由P＝I2R可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，而且给架线带来困难；另种办法是减小导线中的电流，由P＝UI可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的电能损失。
从发电厂输出的电能，一般都要通过升压变压器提升电压，到达用户处再用降压变压器逐级降低电压。根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。在人体离它们较近时，高压线或高压设备所带的高电压，有可能击穿它们与人体之间的空气，发生放电现象，在电流通过人体时，造成电烧伤，甚至死亡，这就是所谓的高压电弧触电。
（1）在变电站旁常常立有警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生　 　触电。
（2）关于远距离输电，下列表述错误的是　 　
A．在输送功率不变时，提高输电电压会增大输电电流，从而增大输电损失
B．在输送功率不变时，提高输电电压可以减小输电线电阻，从而减小输电损失
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D．若能研制出常温下的超导体，用它制作远距离输电导线，将不需要高压输电方式
（3）若发电厂输出电功率为2×107W，用10千伏的电压输电，此时的输电电流为　 　A，若此时输电线的电阻为5Ω，导线路上的热损耗功率为　 　W；在输送功率不变时，若改用1000千伏的电压输电，则此时导线上的热损耗与原来导线上的热损耗的功率之比为　 　。
（4）远距离输电时有时难免出现短路故障，若某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图2所示电路进行测量，假设甲、乙两地相距L千米，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为R，现输电线电压表的示数为U、电流表示数为I，求短路位置到甲地的距离　 　（千米）。（用已知的物理量符号表示）
参考答案与试题解析
一．选择题（共6小题）
1．【解答】解：
A、为了使开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故A错误；
B、家庭电路中同时工作的用电器的多少，干路中的电流越大，当电流过大时，容易引起火灾，所以工作的用电器的多少是由电路的承载能力决定的，故B错误；
C、在用电的过程中，要有安全用电的意识，遵守安全用电的原则，这样才能防止触电，故C正确；
D、在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流经过人体形成回路，只不过电流太小不会危及人身安全，故D错误。
故选：C。
2．【解答】解：A、带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故，所以电冰箱外壳要接地，故A正确；
B、雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故B错误；
C、家庭电路中，火线必须先接入开关，再接入用电器，这样能够起到防触电作用，故C错误；
D、发生触电事故时，首先要切断电源，再施救，故D错误。
故选：A。
3．【解答】解：A.10m长的钓竿的电阻为R＝1.5×10﹣3Ω/cm×100×10cm＝1.5Ω，故A正确；
B.钓竿的电阻是1.5Ω，与人体串联接在220V的电压上，绝大多数的电压被人体承担，高于36V，会发生触电事故，故B错误；
C.钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应用绝缘的干木棍使人与钓竿分离，故C错误；
D.鱼塘的水含有杂质多，用水浸泡后的尼龙绳变成了导体，若浸泡后的尼龙绳甩到高压线上会发生触电事故，故D错误。
故选：A。
4．【解答】解：A、家庭中的空气开关突然“跳闸”，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故A正确；
B、电灯开关安装在火线上，当开关断开时，灯泡与火线是断开的，人接触灯泡是安全的，安装在零线上，则可能造成触电事故，故B错误。
C、在一个插线板上长时间同时使用多个大功率用电器，很容易造成电路电流过大，引发火灾，故C错误；
D、生活用水是导体，电器设备起火，不能用水直接灭火，故D错误；
故选：A。
5．【解答】解：A、发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故A符合安全用电原则的；
B、有金属外壳的家用电器，使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生，故B不符合安全用电原则；
C、导线的绝缘皮破损后容易引发触电事故，要及时更换，以防触电，故C不符合安全用电原则；
D、雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故D不符合安全用电原则。
故选：A。
6．【解答】解：A、电冰箱的金属外壳必须接地线，这样，若金属外壳漏电，电流会通过地线导入大地，防止触电事故的发生。故A不符合安全用电要求；
B、图中使用试电笔方法正确，能够区分火线和零线，故B符合安全用电要求；
C、生活用水是导体，用湿手拨动开关，易发生触电事故，家庭电路中，开关接在火线上，以防触电。故C不符合安全用电要求；
D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾。故D不符合安全用电要求。
故选：B。
二．填空题（共3小题）
7．【解答】解：（1）我国家庭电路的电压是220V；
（2）人体安全的电压是不高于36V，即 36V或36V以下的电压；
（3）安全用电的原则，不接触低压带电体，不靠近高压带电体；
故答案为：220；36V或36；低压带电体；高压带电体。
8．【解答】解：
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
故答案为：火；笔尾。
9．【解答】解：洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故；
电路中同时使用的用电器总功率过大时，由P＝UI可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
故答案为：三；空气开关。
三．综合能力题（共3小题）
10．【解答】解：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；
奶奶认为的“有电”是指有电压，当用手指触摸插头，可能导致火线——人体——大地构成回路，从而触电。
插座烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议：①将插头插入插座时，手不要接触金属插脚；②防止绝缘层老化或破损；③不要用潮湿的手触摸电器、插座和普通开关；④用电器使用后要及时拔下插头；⑤定期检查用电器和线路等。
11．【解答】解：（1）图甲：站在大地上的人体接触火线，人的脚站在地面上，使人体接入了电路，构成了通路，所以会发生触电事故；
图乙：人站在凳子上，与大地没有接通，但双手分别接触火线和零线，构成了通路，所以会发生触电事故；
图丙：人站在凳子上，与大地没有接通，单手接触火线，没有构成通路，所以不会发生触电事故；
图丁：人体靠近高压带电体，会发生高压电弧触电；
所以不会造成触电的是图丙，属于高压触电的是图丁。
（2）试电笔是用来鉴别火线与零线；当用测电笔测火线时，电流需要经过人体，所以电流应该很小，因此电阻需要很大，故应该将高阻值电阻串联在电路中，从而使通过人体的电流很小。
测电笔在使用时要用手与尾部的金属体相接触，所以甲图测电笔接触火线或零线，氖管都不发光，使用方法是错误的；乙图和丙图的使用方法是正确的。
故答案为：（1）丙；丁；
（2）鉴别火线与零线；串联；大；乙、丙。
12．【解答】解：（1）如图所示的警示牌，主要是提醒人们不能靠近高压带电体，从而避免发生高压电弧触电；
（2）AB、在输送功率不变时，提高输电电压，输电线的电流I＝变小，在输电线电阻不变时，输电线上损失的功率P损＝I2R越小，故AB错误；
C、在输送电压一定时，输送的电功率越大，输电线的电流I＝越大，在输电线电阻不变时，输电线上损失的功率P损＝I2R越大，输电过程中的电能损失越大，故C错误；
D、在输送功率不变时，提高输电电压，输电线的电流I＝变小，输电线上损失的功率P损＝I2R越小，输电过程中的电能损失越小；若能研制出常温下的超导体，用它制作远距离输电导线，导线没有电阻，输电过程中的电能没有损失，故D正确。
故选：ABC；
（3）若发电厂输出电功率为2×107W，用10千伏的电压输电，
此时的输电电流为：I＝＝＝2000A，
输电线上损失的热功率：
P损＝I2R线＝（2000A）2×5Ω＝2×107W；
在输送功率不变时，若改用1000千伏的电压输电，
此时的输电电流为：I′＝＝＝20A，
此时输电线上损失的热功率：
P损′＝I′2R线＝（20A）2×5Ω＝2000W；
则此时线路上的热损耗与原来线路上的热损耗的功率之比为：
＝＝；
（4）由电路图可知，电压表测导线两端的电压，电流表测电路中的电流，
由I＝可得，电路中的总电阻：
R总＝，
因每条输电线每千米的电阻为R，
所以，导线的总长度：
L总＝（km）＝（km）＝（km），
因导线是双股的，
所以，短路位置离甲地的距离：
L′＝＝（km）。
故答案为：（1）高压电弧；（2）ABC；（3）2000；2×107；1：10000；（4）（km）
