19.1 家庭电路 练习（解析版含2021中考真题）-2021-2022学年人教版物理九年级全一册

_19.1_?????????è·?_

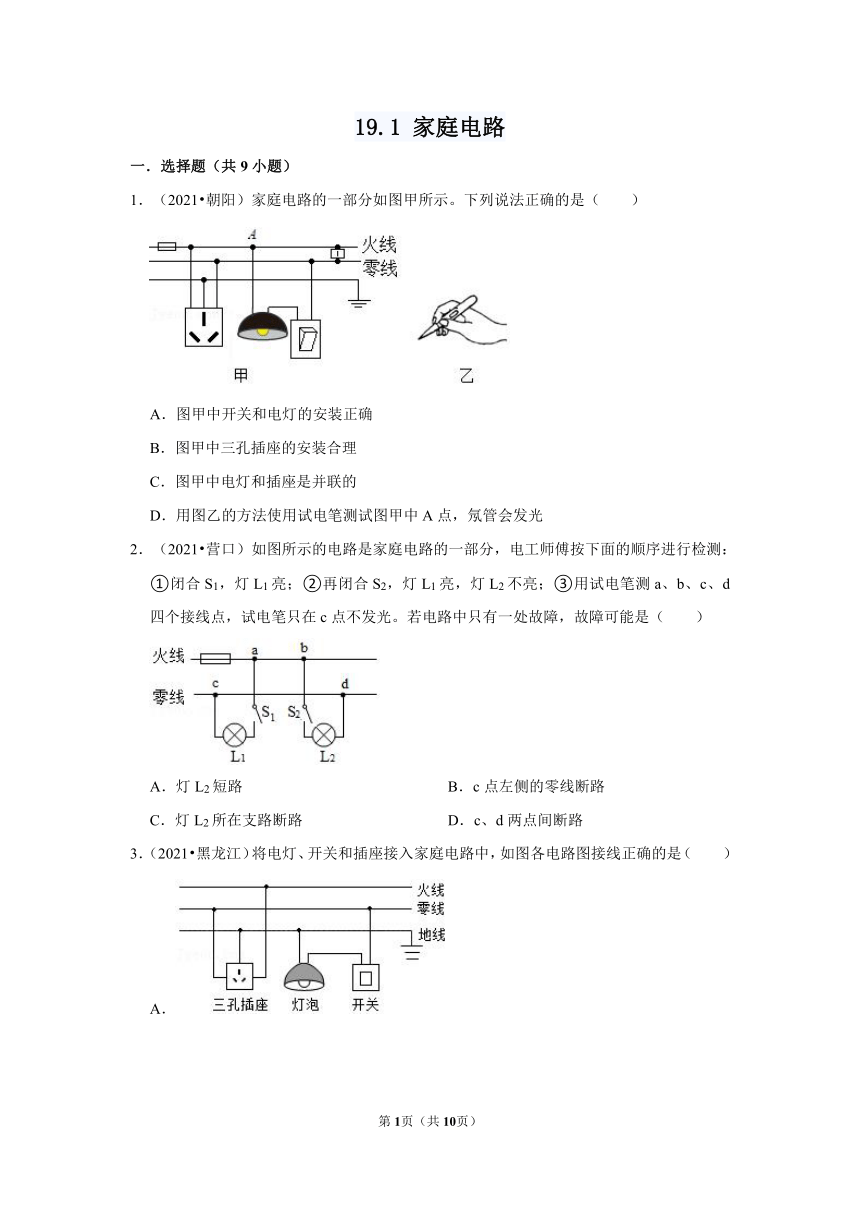

一．选择题（共9小题）
1．（2021?朝阳）家庭电路的一部分如图甲所示。下列说法正确的是（　　）
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
2．（2021?营口）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路

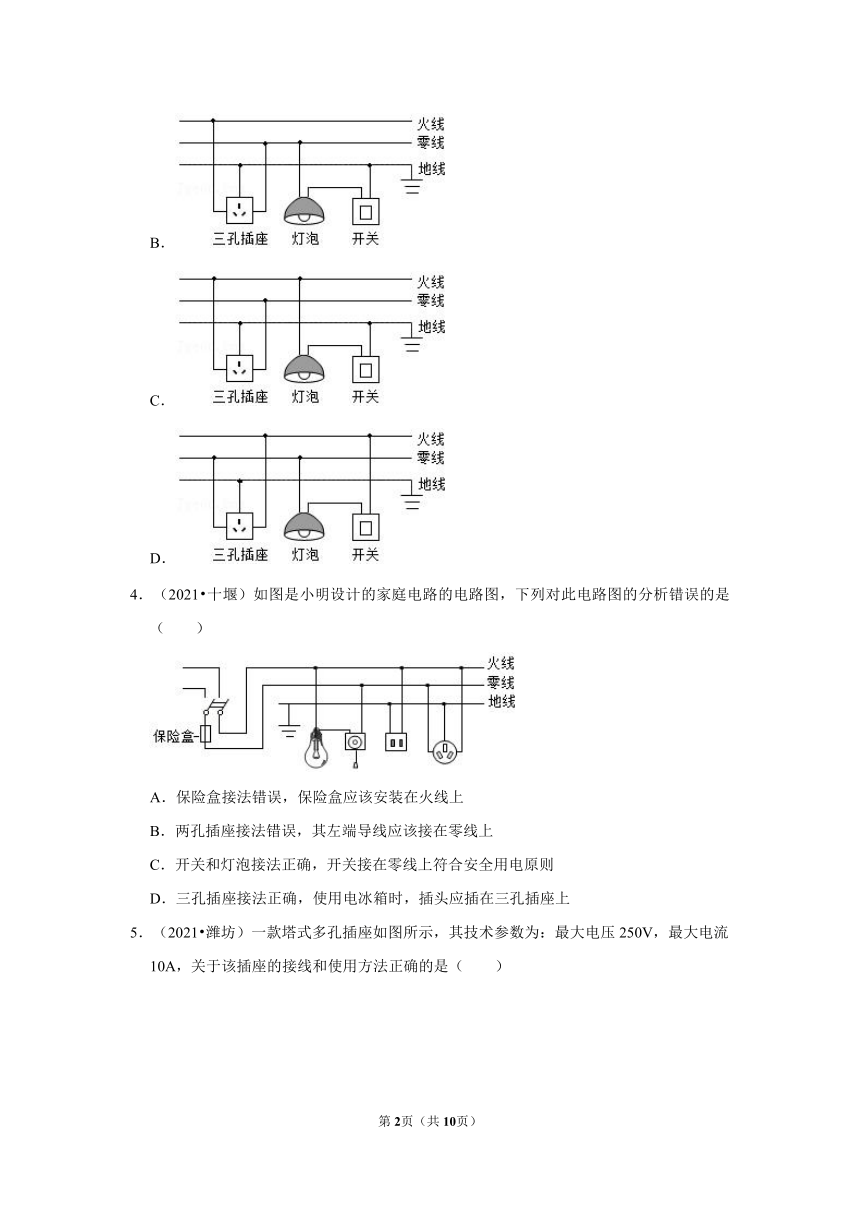

3．（2021?黑龙江）将电灯、开关和插座接入家庭电路中，如图各电路图接线正确的是（　　）
A．
B．
C．
D．
4．（2021?十堰）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

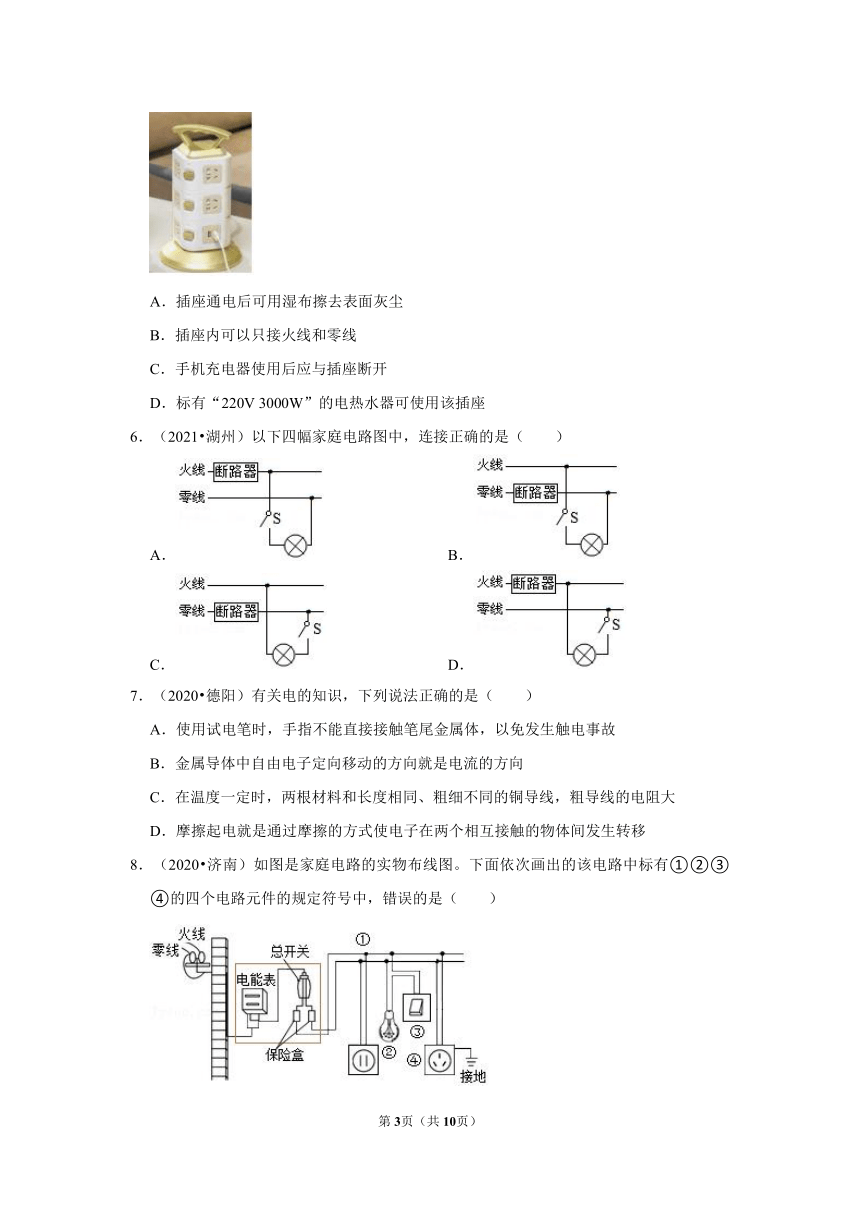

5．（2021?潍坊）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V 3000W”的电热水器可使用该插座
6．（2021?湖州）以下四幅家庭电路图中，连接正确的是（　　）
A． B．
C． D．
7．（2020?德阳）有关电的知识，下列说法正确的是（　　）
A．使用试电笔时，手指不能直接接触笔尾金属体，以免发生触电事故
B．金属导体中自由电子定向移动的方向就是电流的方向
C．在温度一定时，两根材料和长度相同、粗细不同的铜导线，粗导线的电阻大
D．摩擦起电就是通过摩擦的方式使电子在两个相互接触的物体间发生转移
8．（2020?济南）如图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（　　）
A． B． C． D．

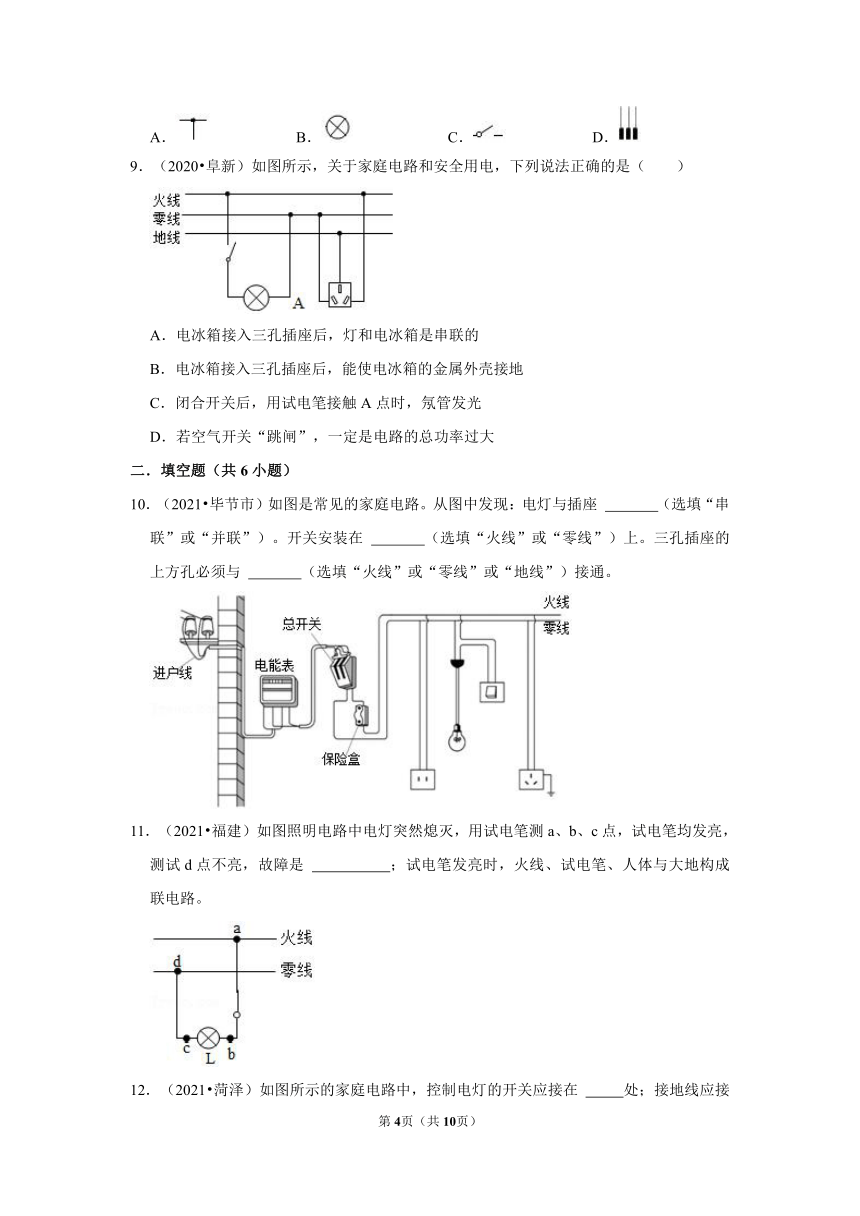

9．（2020?阜新）如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
二．填空题（共6小题）
10．（2021?毕节市）如图是常见的家庭电路。从图中发现：电灯与插座 　 　（选填“串联”或“并联”）。开关安装在 　 　（选填“火线”或“零线”）上。三孔插座的上方孔必须与 　 　（选填“火线”或“零线”或“地线”）接通。
11．（2021?福建）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是 　 　；试电笔发亮时，火线、试电笔、人体与大地构成 　 　联电路。

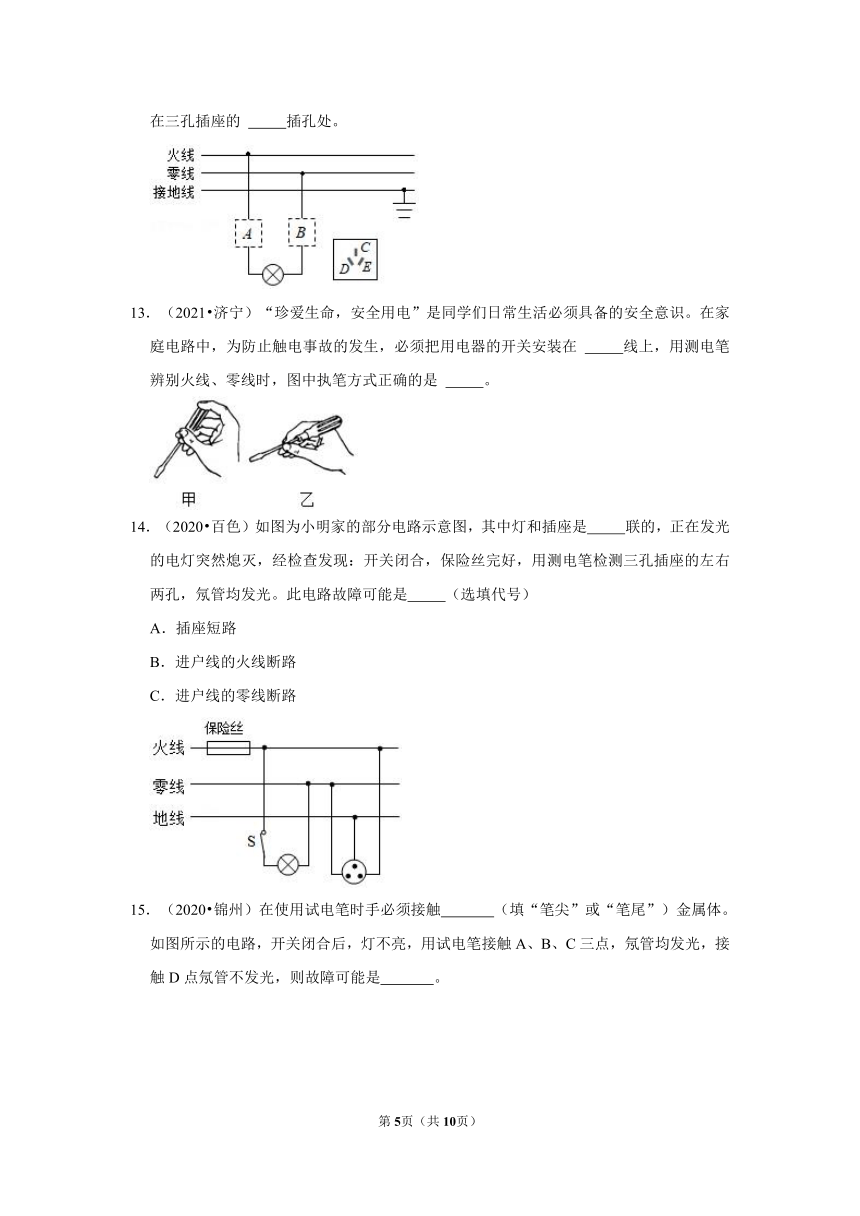

12．（2021?菏泽）如图所示的家庭电路中，控制电灯的开关应接在 　 　处；接地线应接在三孔插座的 　 　插孔处。
13．（2021?济宁）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在 　 　线上，用测电笔辨别火线、零线时，图中执笔方式正确的是 　 　。
14．（2020?百色）如图为小明家的部分电路示意图，其中灯和插座是　 　联的，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。此电路故障可能是　 　（选填代号）
A．插座短路
B．进户线的火线断路
C．进户线的零线断路
15．（2020?锦州）在使用试电笔时手必须接触　 　（填“笔尖”或“笔尾”）金属体。如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是　 　。
参考答案与试题解析
一．选择题（共9小题）
1．【解答】解：A、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，而图中开关接在了灯泡与零线之间，故A错误；
B、三孔插座的左孔要接零线，右孔要接火线，故B错误；
C、由于并联电路中的各个用电器是互不影响的，所以灯泡与三孔插座是并联的，故C正确；
D、在使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，图中没有接触笔尾的金属体，氖管不会发光，故D错误。
故选：C。
2．【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
故选：D。
3．【解答】解：根据安全用电的原则，开关接在火线上，开关和电灯要串联，且开关接在火线与灯泡之间；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，根据选项可知，D正确。
故选：D。
4．【解答】解：A、保险丝应该接在火线上，一旦有危险发生，熔断后断开火线，故A正确；
B、两孔插座接法，左端导线应接在零线上，故B正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全。故D正确；
故选：C。
5．【解答】解：A、湿抹布是导体，用湿布擦通电的插座时，容易发生触电，故不能用湿抹布擦灰尘，故A错误；
B、大功率或带有金属外壳的用电器，其金属外壳一定要接地，可防止金属外壳漏电时发生触电事故，所以插座内除了接火线和零线外，还要接地线，故B错误；
C、为了安全，手机充电器使用后要拔离插座，故C正确；
D、标有“220V 3000W”的电热水器属于大功率用电器，正常工作时的电流I＝＝≈13.6A＞10A，应该使用专用插座；若使用多空插座，容易因电路中电流过大，引起火灾，故D错误。
故选：C。
6．【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；
BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；
D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
7．【解答】解：A、使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故A错误；
B、自由电子定向移动的方向与电流的方向相反，故B错误；
C、导体的电阻与材料、长度、横截面积和温度有关，在材料、长度、温度相同，粗导线的电阻一定小，故C错误；
D、摩擦起电就是通过摩擦的方式使电子在两个相互接触的物体间发生转移，故D正确。
故选：D。
8．【解答】解：A、①是电线连接，A中线路连接符号是正确的，故A不符合题意。
B、②是电灯泡，B中电灯的元件符号是正确的，故B不符合题意。
C、③是开关，开关的元件符号是正确的，故C不符合题意。
D、④是三孔插座，三孔插座的元件符号是错误的，故D符合题意。
故选：D。
9．【解答】解：
A、电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故A错误；
B、电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故B正确；
C、闭合开关后，用试电笔接触A点时，因A点与零线相连，所以氖管不会发光；故C错误；
D、空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故D错误；
故选：B。
二．填空题（共6小题）
10．【解答】解：在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的；
家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生；
三孔插座的左孔接零线，右孔接火线，上孔接地线。
故答案为：并联；火线；地线。
11．【解答】解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明d点接触的是零线，所以故障是cd段断路；
使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地、零线，与电源构成串联电路。
故答案为：cd段断路；串。
12．【解答】解：开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在A处；
三孔插座的正确接法：左零右火，中间接地线；所以，D应与零线相连，E应与火线相连，C与地线相连。
故答案为：A；C。
13．【解答】解：家庭电路中，用电器的开关应该接在用电器与火线之间；
在使用测电笔时，手应接触笔尾的金属体，手不能与笔尖金属体接触，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线，由图可知甲的握笔方法是正确的，乙是错误的。
故答案为：火；甲。
14．【解答】解：
（1）由图可知，灯和插座是并联的。
（2）A、如果是插座短路，电路短路，保险丝会熔断，故A错误；
BC、用测电笔检测三孔插座的右孔时氖管发光，说明红色部分的导线是通路（如下图），即进户线的火线没有断路，故B错误；
用测电笔检测三孔插座的左孔时氖管发光，说明蓝色部分的导线是通路，所以灯泡不亮是A点左侧的零线断路，故C正确。
故答案为：并；C。
15．【解答】解：
（1）常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线；
（2）开关闭合后，灯不亮，用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路；而试电笔测试D点时，氖管不发光，这说明C点到D之间的导线出现断路。
故答案为：笔尾；CD间断路
第2页（共3页）
