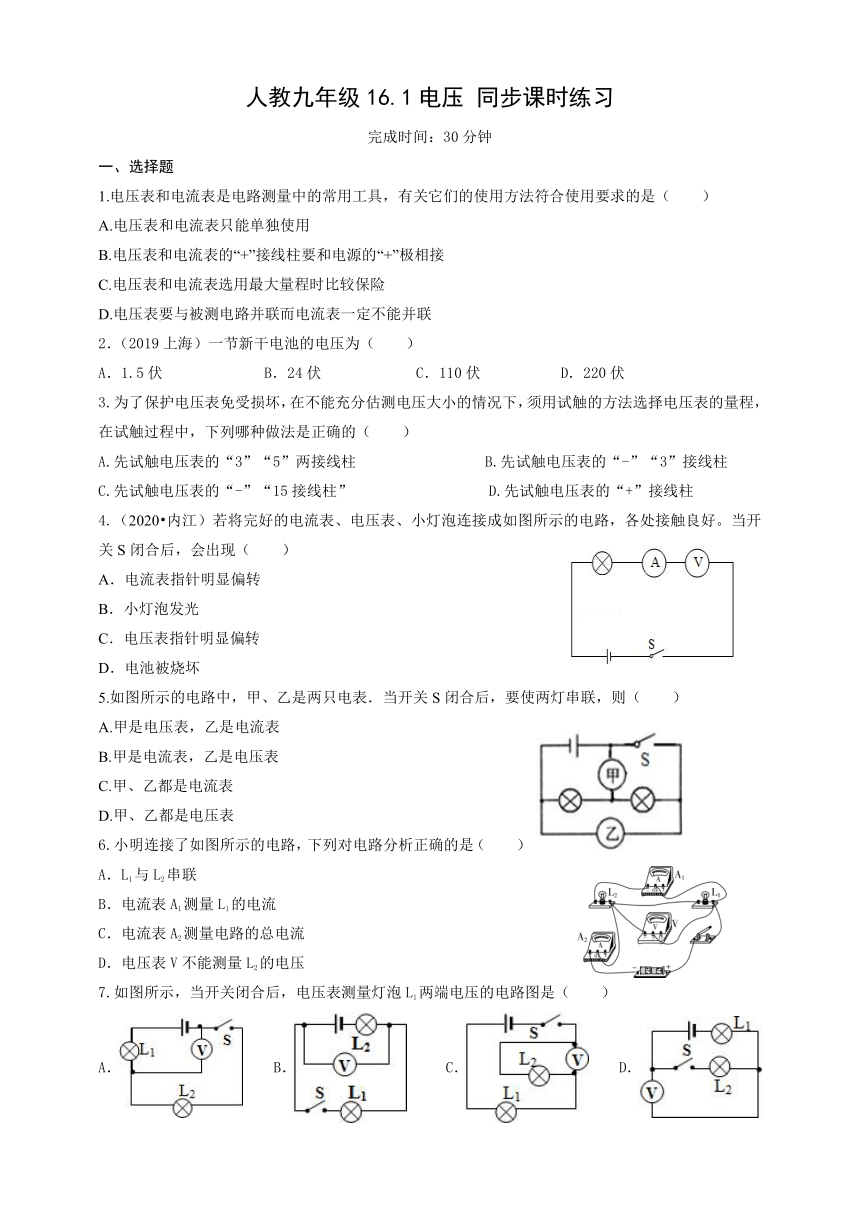

2021-2022人教版九年级物理 16.1电压 同步课时练习（含答案）

人教九年级16.1电压
同步课时练习
完成时间：30分钟
一、选择题
1.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（
）
A.电压表和电流表只能单独使用
B.电压表和电流表的“+”接线柱要和电源的“+”极相接
C.电压表和电流表选用最大量程时比较保险
D.电压表要与被测电路并联而电流表一定不能并联
2．（2019上海）一节新干电池的电压为（　　）
A．1.5伏
B．24伏
C．110伏
D．220伏
3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（
）
A.先试触电压表的“3”“5”两接线柱
B.先试触电压表的“-”“3”接线柱
C.先试触电压表的“-”“15接线柱”
D.先试触电压表的“+”接线柱
4.（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
5.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（
）
A.甲是电压表，乙是电流表
B.甲是电流表，乙是电压表
C.甲、乙都是电流表
D.甲、乙都是电压表
6.小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
7.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（
）
A．
B．
C．
D．

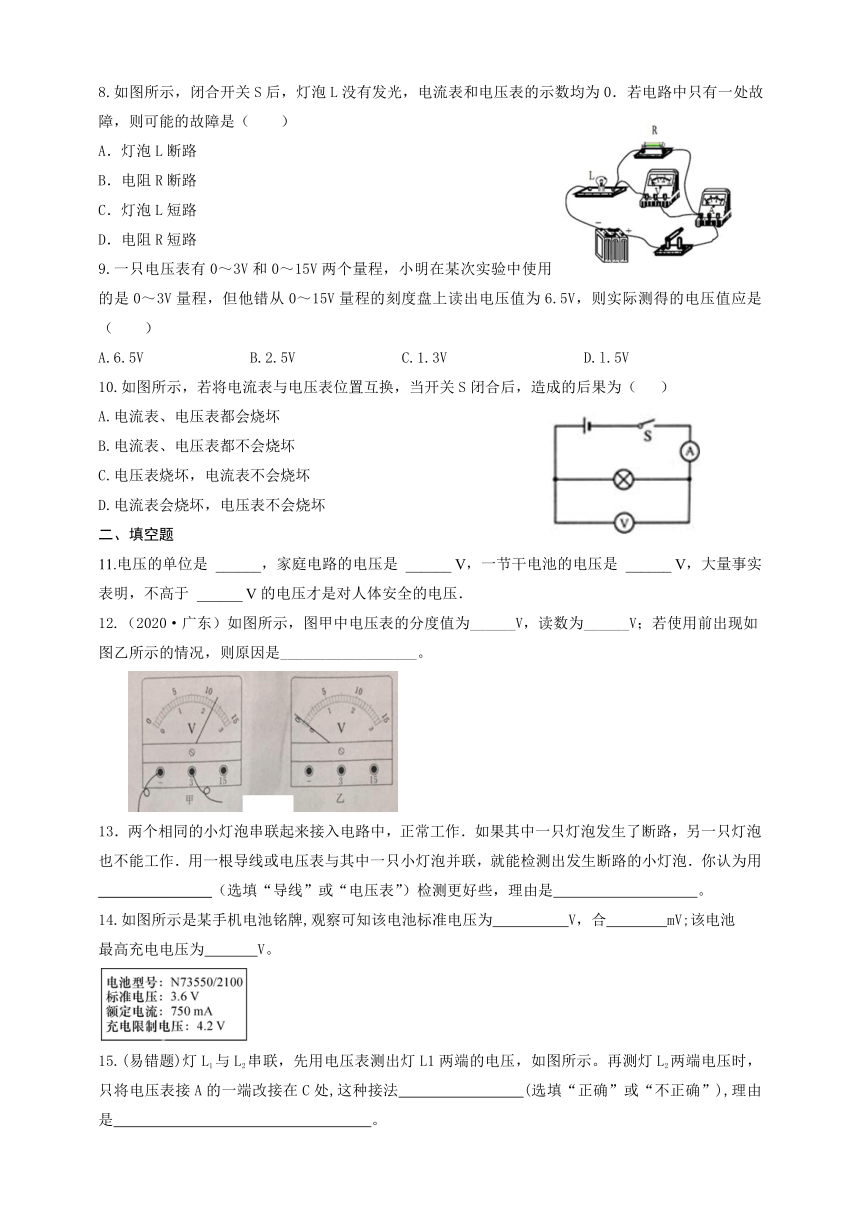

8.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（　　）
A．灯泡L断路
B．电阻R断路
C．灯泡L短路
D．电阻R短路
9.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（
）
A.6.5V
B.2.5V
C.1.3V
D.l.5V
10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（
）
A.电流表、电压表都会烧坏
B.电流表、电压表都不会烧坏
C.电压表烧坏，电流表不会烧坏
D.电流表会烧坏，电压表不会烧坏
二、填空题
11.电压的单位是
______，家庭电路的电压是
______
V，一节干电池的电压是
______
V，大量事实表明，不高于
______
V的电压才是对人体安全的电压．
12.（2020·广东）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是__________________。
13．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用　
　_______________（选填“导线”或“电压表”）检测更好些，理由是　
　
。
14.如图所示是某手机电池铭牌,观察可知该电池标准电压为
V，合
mV;该电池
最高充电电压为
V。

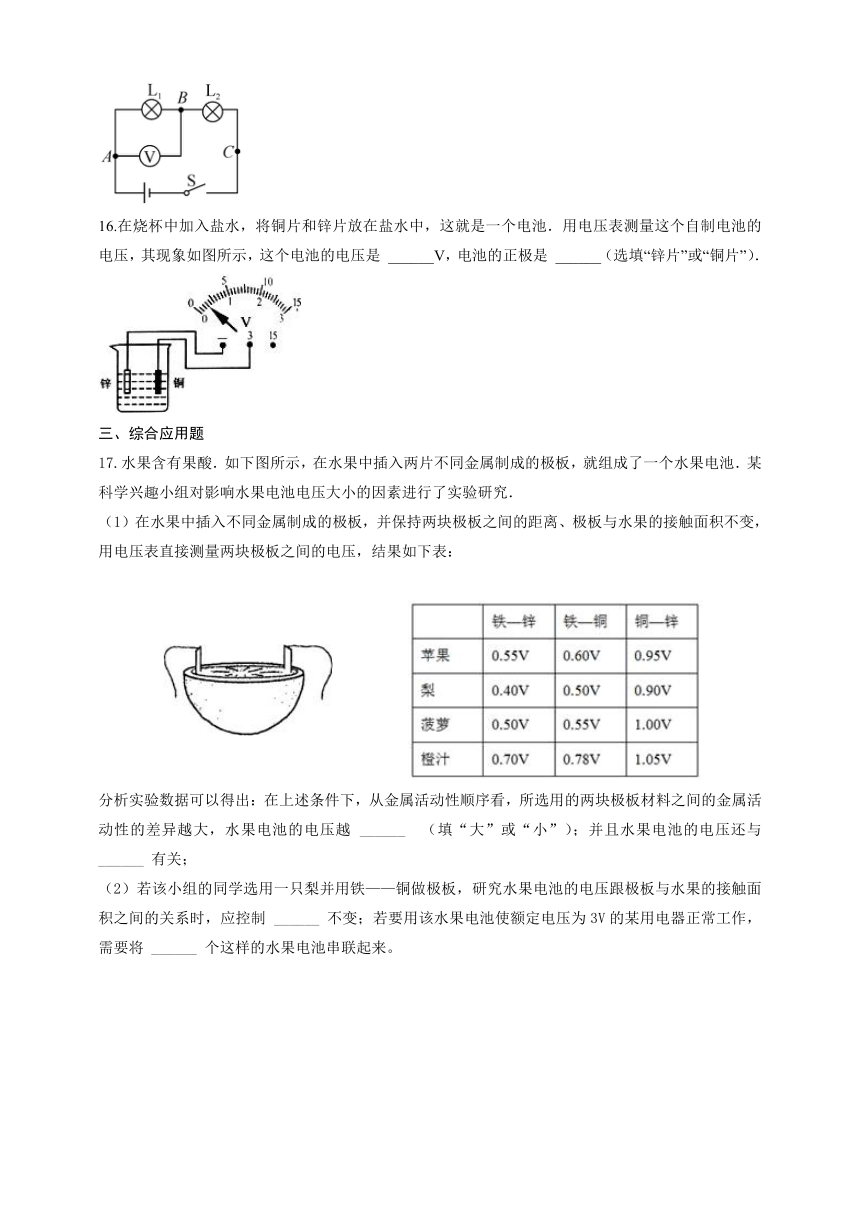

15.(易错题)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示。再测灯L2两端电压时，只将电压表接A的一端改接在C处,这种接法
(选填“正确”或“不正确”),理由是
。
16.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是
______V，电池的正极是
______（选填“锌片”或“铜片”）．
三、综合应用题
17.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越
______
（填“大”或“小”）；并且水果电池的电压还与
______
有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制
______
不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将
______
个这样的水果电池串联起来。
人教九年级16.1电压
同步课时练习
参考答案
完成时间：30分钟
一、选择题
1.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（
）
A.电压表和电流表只能单独使用
B.电压表和电流表的“+”接线柱要和电源的“+”极相接
C.电压表和电流表选用最大量程时比较保险
D.电压表要与被测电路并联而电流表一定不能并联
【答案】D
2．（2019上海）一节新干电池的电压为（　　）
A．1.5伏
B．24伏
C．110伏
D．220伏
【答案】A
3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（
）
A.先试触电压表的“3”“5”两接线柱
B.先试触电压表的“-”“3”接线柱
C.先试触电压表的“-”“15接线柱”
D.先试触电压表的“+”接线柱
【答案】C
4.（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
【答案】C
5.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（
）
A.甲是电压表，乙是电流表
B.甲是电流表，乙是电压表
C.甲、乙都是电流表
D.甲、乙都是电压表
【答案】D
6.小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
【答案】C
7.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（
）
A．
B．
C．
D．
【答案】B
8.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（　　）
A．灯泡L断路
B．电阻R断路
C．灯泡L短路
D．电阻R短路
【答案】A
9.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（
）
A.6.5V
B.2.5V
C.1.3V
D.l.5V
【答案】C
10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（
）
A.电流表、电压表都会烧坏
B.电流表、电压表都不会烧坏
C.电压表烧坏，电流表不会烧坏
D.电流表会烧坏，电压表不会烧坏
【答案】B
二、填空题
11.电压的单位是
______，家庭电路的电压是
______
V，一节干电池的电压是
______
V，大量事实表明，不高于
______
V的电压才是对人体安全的电压．
【答案】伏特
220
1.5
36
12.（2020·广东）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是__________________。
【答案】01
2.3
电压表未调零
13．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用　
　_______________（选填“导线”或“电压表”）检测更好些，理由是　
　
。
【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡
14.如图所示是某手机电池铭牌,观察可知该电池标准电压为
V，合
mV;该电池
最高充电电压为
V。
【答案】3.6
3.6×103
4.2
15.(易错题)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示。再测灯L2两端电压时，只将电压表接A的一端改接在C处,这种接法
(选填“正确”或“不正确”),理由是
。
【答案】不正确
电压表正、负接线柱接反了
16.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是
______V，电池的正极是
______（选填“锌片”或“铜片”）．
【答案】0.3
铜片
三、综合应用题
17.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越
______
（填“大”或“小”）；并且水果电池的电压还与
______
有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制
______
不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将
______
个这样的水果电池串联起来．
【答案】（1）大；水果的种类；（2）极板间的距离、6．
