16.1电压 同步课时作业 2021-2022学年人教版物理九年级全一册（含答案）

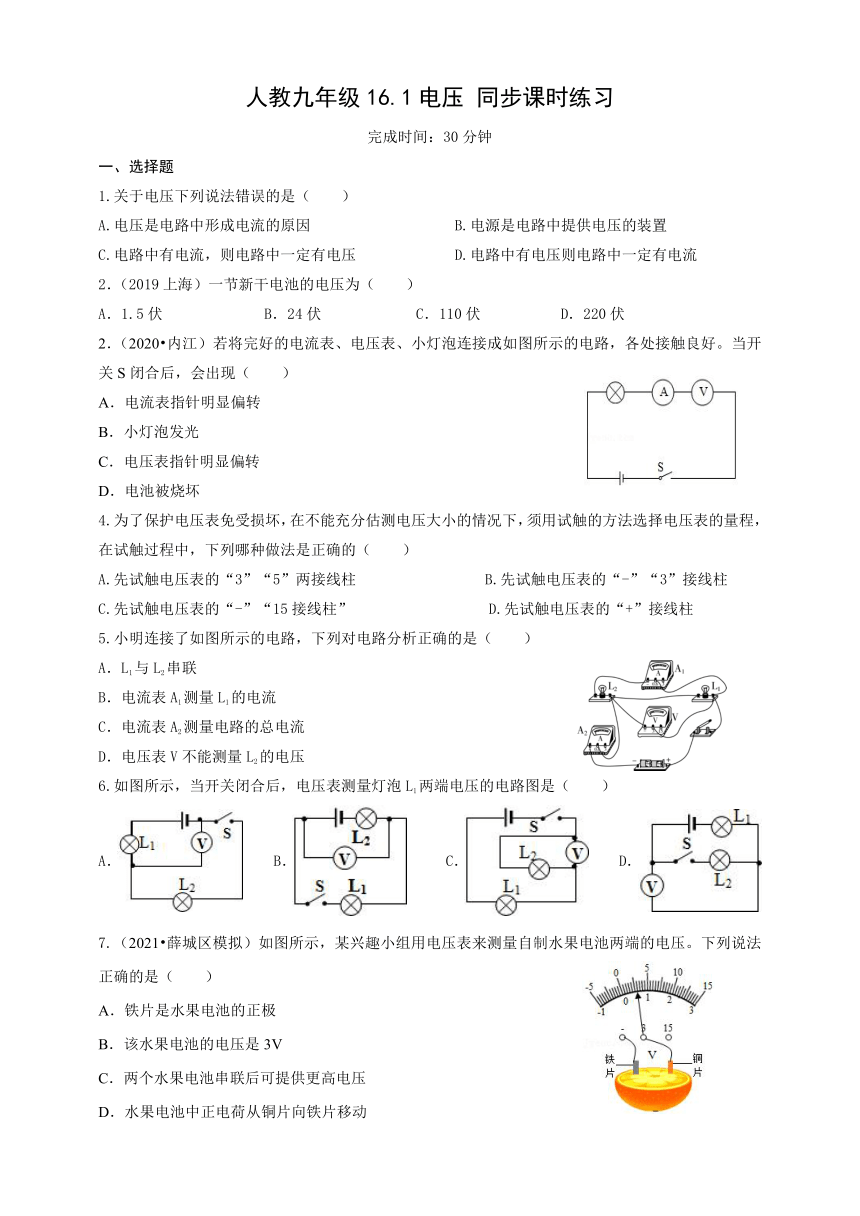

1061720010350500人教九年级16.1电压 同步课时练习
完成时间：30分钟
一、选择题
1.关于电压下列说法错误的是（ ）
A.电压是电路中形成电流的原因 B.电源是电路中提供电压的装置
C.电路中有电流，则电路中一定有电压 D.电路中有电压则电路中一定有电流
2．（2019上海）一节新干电池的电压为（　　）
A．1.5伏 B．24伏 C．110伏 D．220伏
42716453683002．（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
4.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）
A.先试触电压表的“3”“5”两接线柱 B.先试触电压表的“-”“3”接线柱
C.先试触电压表的“-”“15接线柱” D.先试触电压表的“+”接线柱
5.小明连接了如图所示的电路，下列对电路分析正确的是（　　）
421068518415A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
6.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A． B． C． D．
42564053175007.（2021?薛城区模拟）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动

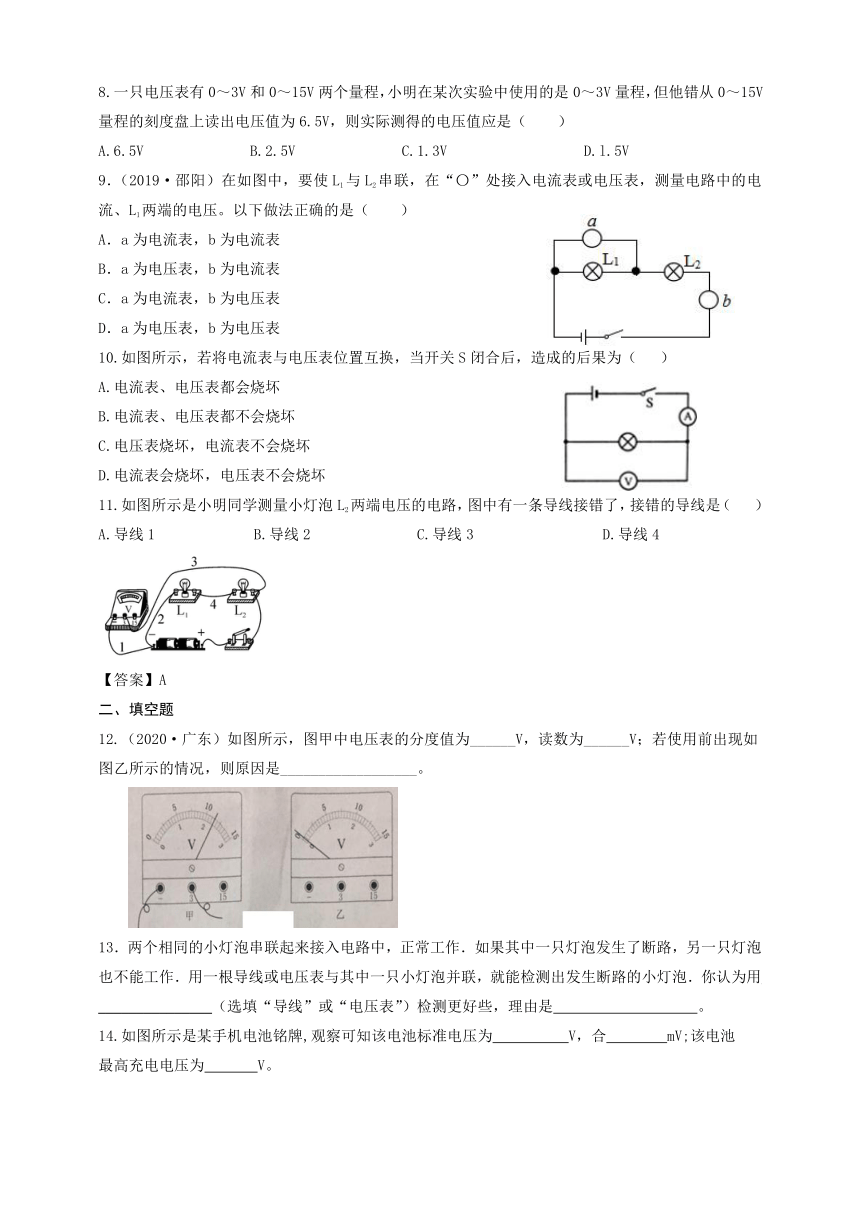

8.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（ ）
A.6.5V B.2.5V C.1.3V D.l.5V
39363653848109．（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）
407352551435A.电流表、电压表都会烧坏
B.电流表、电压表都不会烧坏
C.电压表烧坏，电流表不会烧坏
D.电流表会烧坏，电压表不会烧坏
11.如图所示是小明同学测量小灯泡L2两端电压的电路，图中有一条导线接错了，接错的导线是（ ）
A.导线1 B.导线2 C.导线3 D.导线4
【答案】A
二、填空题
12.（2020·广东）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是__________________。
13．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用　 　_______________（选填“导线”或“电压表”）检测更好些，理由是　 　 。

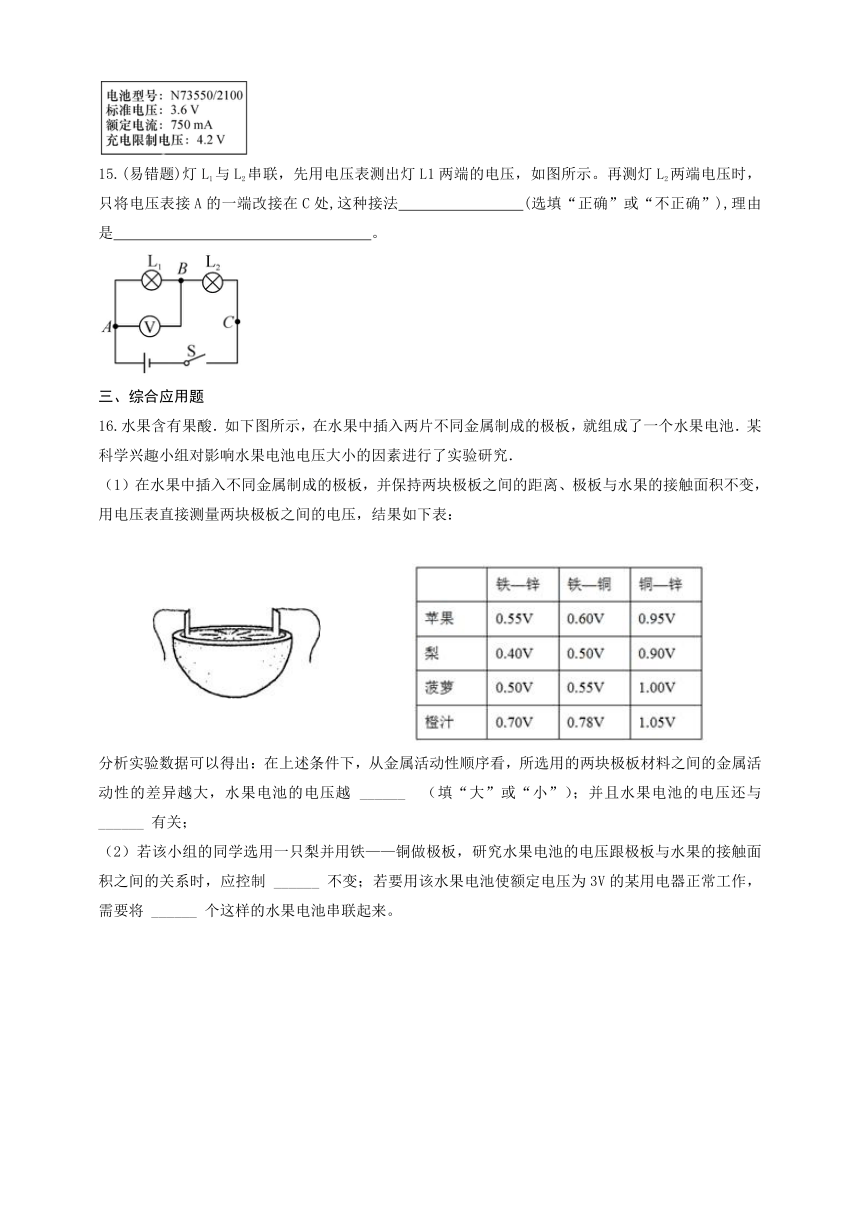

14.如图所示是某手机电池铭牌,观察可知该电池标准电压为 V，合 mV;该电池
最高充电电压为 V。
15.(易错题)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示。再测灯L2两端电压时，只将电压表接A的一端改接在C处,这种接法 (选填“正确”或“不正确”),理由是 。
三、综合应用题
16.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来。
人教九年级16.1电压 同步课时练习
参考答案
完成时间：30分钟
一、选择题
1.关于电压下列说法错误的是（ ）
A.电压是电路中形成电流的原因 B.电源是电路中提供电压的装置
C.电路中有电流，则电路中一定有电压 D.电路中有电压则电路中一定有电流
【答案】D
2．（2019上海）一节新干电池的电压为（　　）
A．1.5伏 B．24伏 C．110伏 D．220伏
【答案】A
41300402997203.（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
【答案】C
4.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）
A.先试触电压表的“3”“5”两接线柱 B.先试触电压表的“-”“3”接线柱
C.先试触电压表的“-”“15接线柱” D.先试触电压表的“+”接线柱
【答案】C
5.小明连接了如图所示的电路，下列对电路分析正确的是（　　）
421068518415A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
【答案】C
6.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A． B． C． D．
【答案】B
41040053708407. 4256405317500（2021?薛城区模拟）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【答案】C
8.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（ ）
A.6.5V B.2.5V C.1.3V D.l.5V
【答案】C
39363653848109．（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
【答案】B
10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）
397446564770A.电流表、电压表都会烧坏
B.电流表、电压表都不会烧坏
C.电压表烧坏，电流表不会烧坏
D.电流表会烧坏，电压表不会烧坏
【答案】B
11.如图所示是小明同学测量小灯泡L2两端电压的电路，图中有一条导线接错了，接错的导线是（ ）
A.导线1 B.导线2 C.导线3 D.导线4
【答案】A
二、填空题
12.（2020·广东）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是__________________。
【答案】01 2.3 电压表未调零
13．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用　 　_______________（选填“导线”或“电压表”）检测更好些，理由是　 　 。
【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡
14.如图所示是某手机电池铭牌,观察可知该电池标准电压为 V，合 mV;该电池
最高充电电压为 V。
【答案】3.6 3.6×103 4.2
15.(易错题)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示。再测灯L2两端电压时，只将电压表接A的一端改接在C处,这种接法 (选填“正确”或“不正确”),理由是 。
【答案】不正确 电压表正、负接线柱接反了
三、综合应用题
16.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．
【答案】（1）大；水果的种类；（2）极板间的距离、6．
