15.5 串、并联电路中电流的规律 高频易错同步题精选
【易错考点精讲】
1.串联电路的电流规律:串联电路中各处电流都相等。
公式：
2.并联电路的电流规律:并联电路中总电流等于各支路中电流之和。?
公式：
【热点题型精练】
一、选择题
1．（2021?_???é???¨??????????_图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）21世纪教育网版权所有
A．I1 B．I2 C．I3 D．I1+I2+I3
2．（2021?合肥模拟）如图甲所示，某电子线路板上有多个定值电阻等电路元件。其电路中某一个节点（分支点）O如图乙所示，经测量得知线路中的电流I1为5mA，I2为9mA，则I3可能为（　　）
【来源：21cnj*y.co*m】
A．5mA B．9mA C．14mA D．18mA
3．（2021_???è??è???????????_甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A

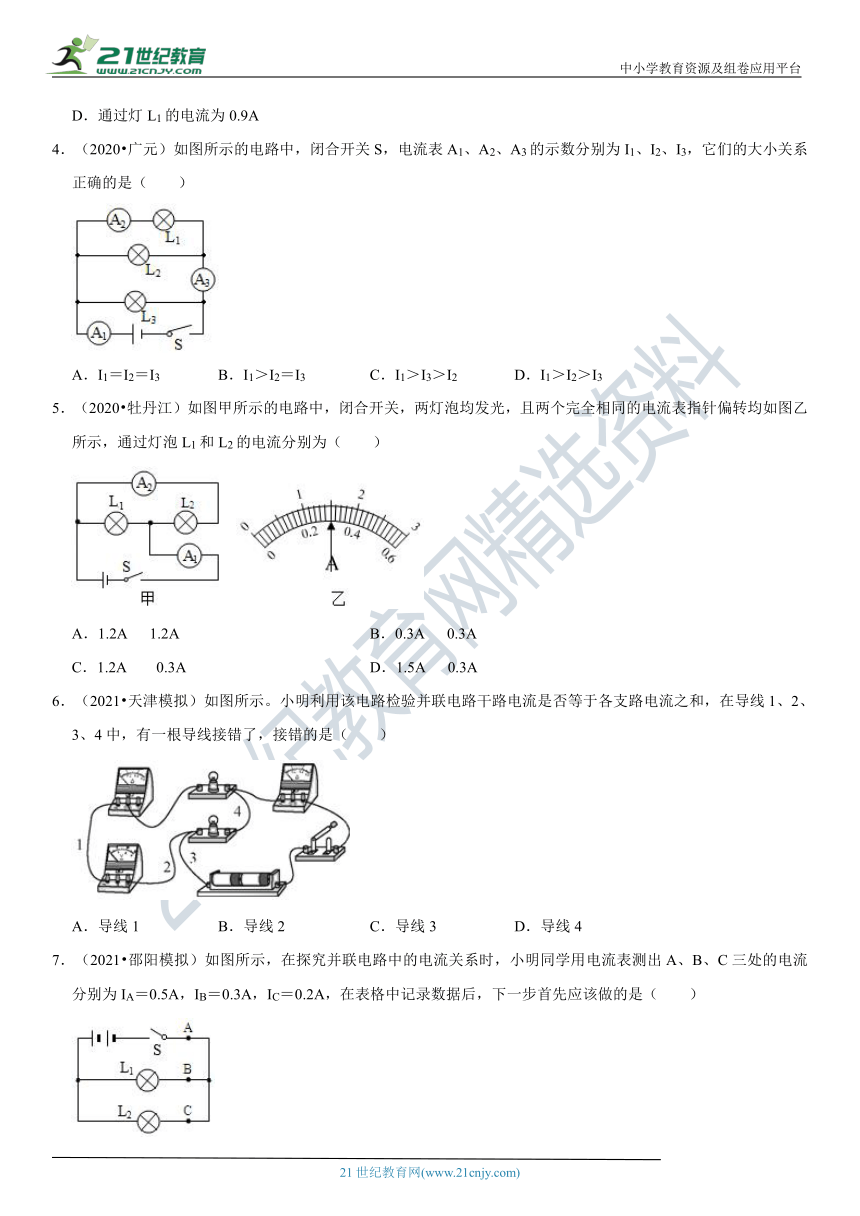

4．（2020?广元）如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1＝I2＝I3 B．I1＞I2＝I3 C．I1＞I3＞I2 D．I1＞I2＞I3
5．（2020?牡_????±?????????????_所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
6．（2021?天津模_????????????????¤?_。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线1、2、3、4中，有一根导线接错了，接错的是（　　）
A．导线1 B．导线2 C．导线3 D．导线4
7．（202_1???é??é???¨????_）如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（　　）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值

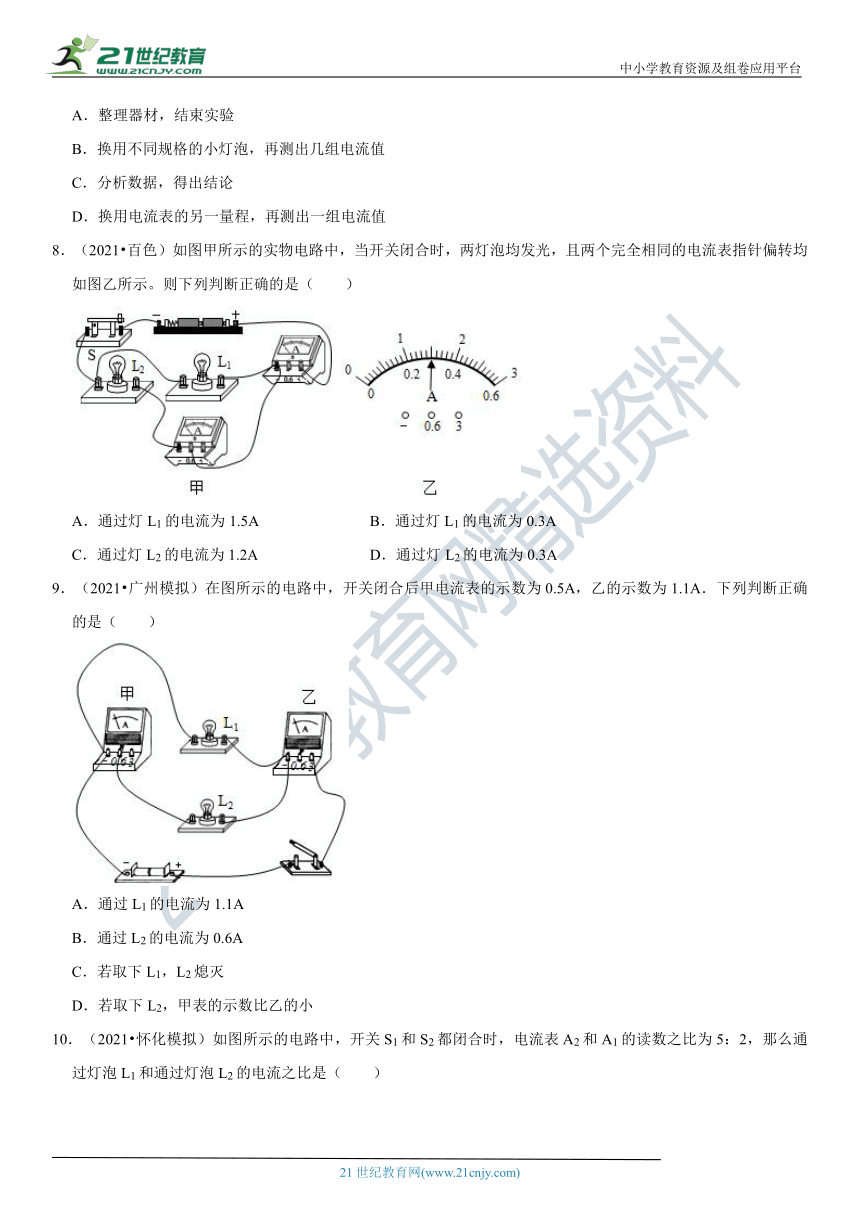

8．（2021?百色）_?????????????¤????_实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）【来源：21·世纪·教育·网】
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
9．（2021?广州模拟）在图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A．下列判断正确的是（　　）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1，L2熄灭
D．若取下L2，甲表的示数比乙的小
10．（2021?怀化_?¨????????????????_示的电路中，开关S1和S2都闭合时，电流表A2和A1的读数之比为5：2，那么通过灯泡L1和通过灯泡L2的电流之比是（　　）21cnjy.com
A．5：2 B．3：2 C．2：3 D．7：5
二、填空题

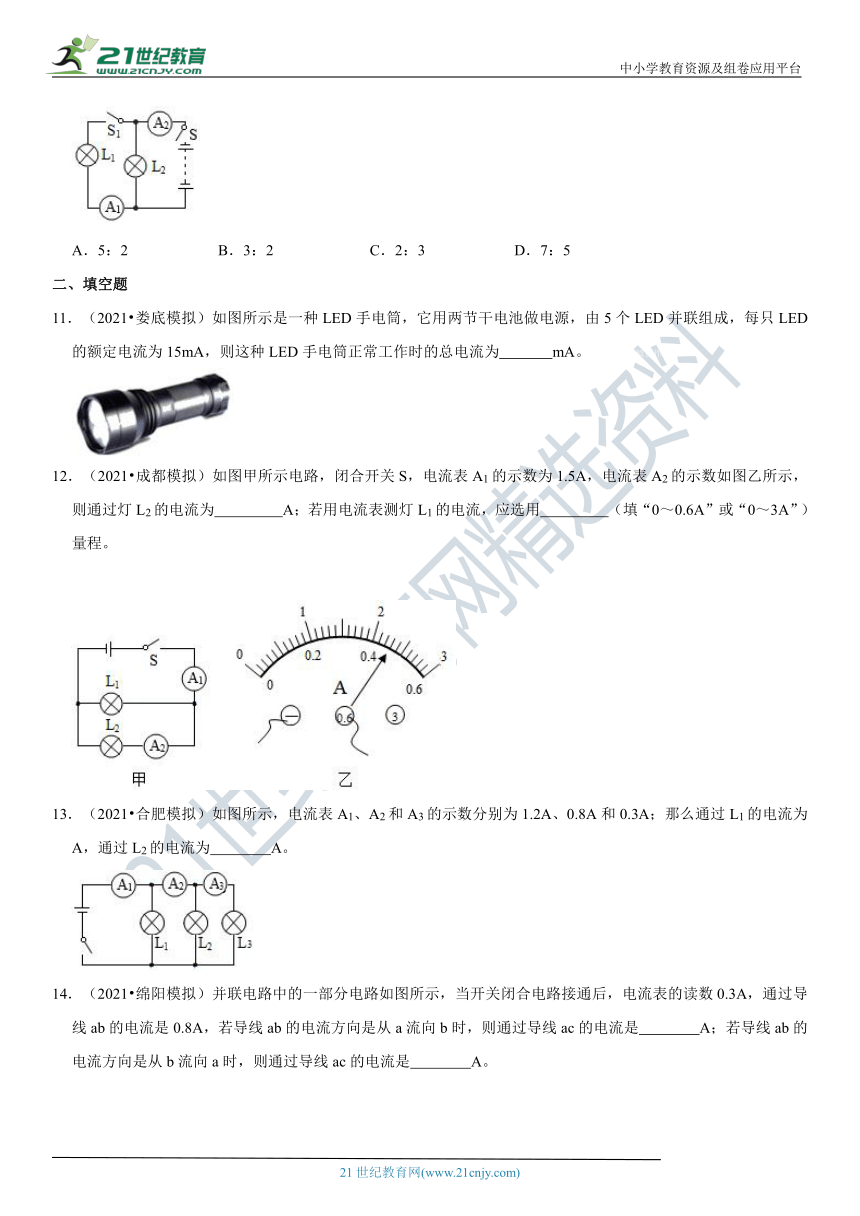

11．（2021?娄_????¨?????????????_所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为　 　mA。21教育名师原创作品
12．（202_1??????é???¨????_）如图甲所示电路，闭合开关S，电流表A1的示数为1.5A，电流表A2的示数如图乙所示，则通过灯L2的电流为　 　A；若用电流表测灯L1的电流，应选用　 　（填“0～0.6A”或“0～3A”）量程。
13．（2021?合肥模拟）如图_????¤??????????è?¨_A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　 　A，通过L2的电流为　 　A。
14．（2021?绵_é???¨??????????è??_电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数0.3A，通过导线ab的电流是0.8A，若导线ab的电流方向是从a流向b时，则通过导线ac的电流是　 　A；若导线ab的电流方向是从b流向a时，则通过导线ac的电流是　 　A。
三、实验探究题

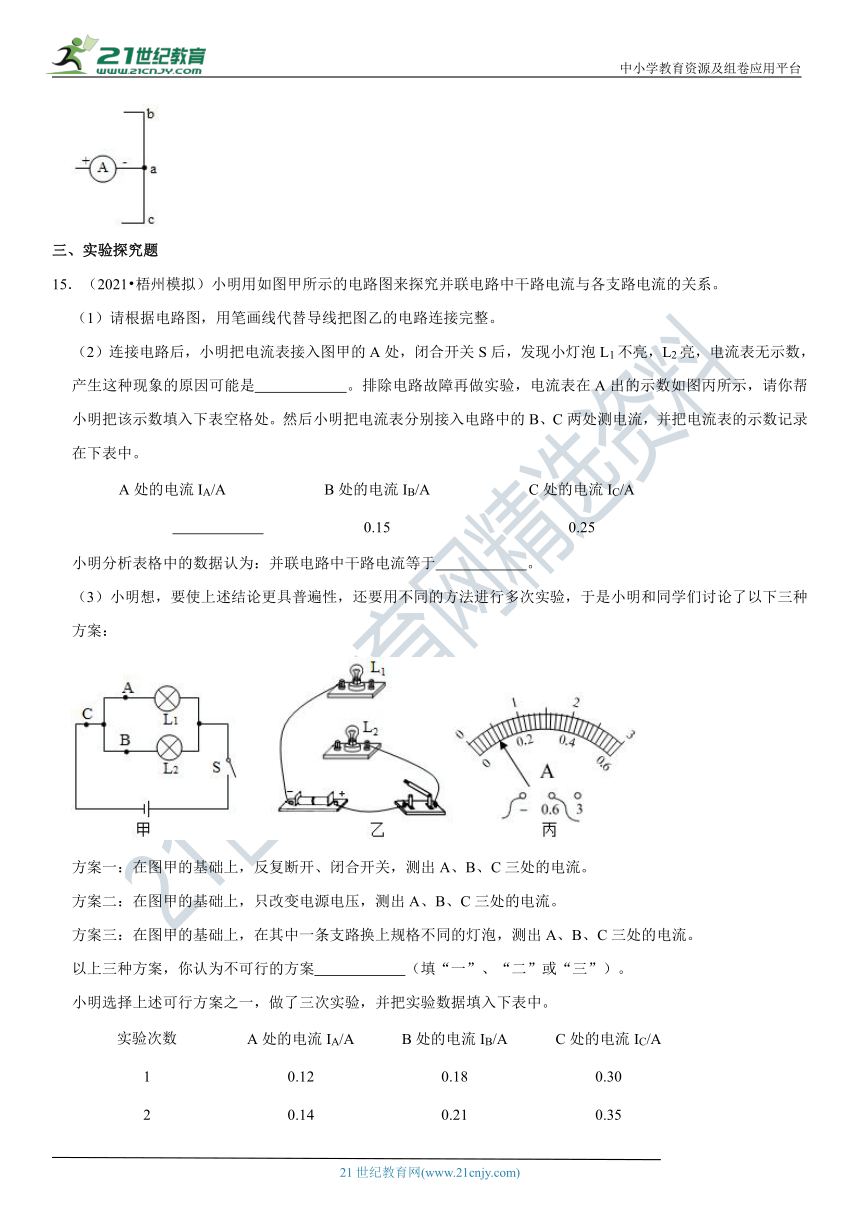

15．（2021?梧州模拟）小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系。
（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整。
（2）连接电路后，小_????????????è?¨???_入图甲的A处，闭合开关S后，发现小灯泡L1不亮，L2亮，电流表无示数，产生这种现象的原因可能是　 　。排除电路故障再做实验，电流表在A出的示数如图丙所示，请你帮小明把该示数填入下表空格处。然后小明把电流表分别接入电路中的B、C两处测电流，并把电流表的示数记录在下表中。2-1-c-n-j-y
A处的电流IA/A B处的电流IB/A C处的电流IC/A
　 　 0.15 0.25
小明分析表格中的数据认为：并联电路中干路电流等于　 　。
（3）小明想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：
方案一：在图甲的基础上，反复断开、闭合开关，测出A、B、C三处的电流。
方案二：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流。
方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流。
以上三种方案，你认为不可行的方案　 　（填“一”、“二”或“三”）。
小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中。
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.12 0.18 0.30
2 0.14 0.21 0.35
3 0.20 0.30 0.40
请你根据小明的实验步骤和有关数据回答下列问题：
①在拆电路改装时，开关必须　 　；
②小明选择的方案是方案　 　（填“一”、“二”或“三”）。
16．（2021?绥化模拟）在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在拆、接电路时，开关必须 　 　。
（2）电流表应 　 　（填“串联”或“并联”）在被测电路中．若要测量干路中的电流，则电流表应接在甲图中的 　 　点。21*cnjy*com
（3）小明同_?????¨???é??A?¤?_的电流时，发现电流表的指针偏转如图乙表示，原因是 　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　 　A。
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格。
比较如表数据，可以初步得出结论，并联电路中干路的电流等于 　 　。
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
（5）在实验中可以采用换用不同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是 　 　。www-2-1-cnjy-com
15.5 串、并联电路中电流的规律 高频易错同步题精选
【易错考点精讲】
1.串联电路的电流规律:串联电路中各处电流都相等。
公式：
2.并联电路的电流规律:并联电路中总电流等于各支路中电流之和。?
公式：
【热点题型精练】
一、选择题
1．（2021?益阳模拟）如_???????¤????è?????_电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）
A．I1 B．I2 C．I3 D．I1+I2+I3
解：已知电阻R1、_R2???R3???_联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3。
答案：C。
2．（2021?合肥模拟）如图甲所示，某电子线路板上有多个定值电阻等电路元件。其电路中某一个节点（分支点）O如图乙所示，经测量得知线路中的电流I1为5mA，I2为9mA，则I3可能为（　　）
A．5mA B．9mA C．14mA D．18mA
解：已知电路中某一个节点（分支点）O，经测量得知线路中的电流I1为5mA，I2为9mA，
若I3在支路上，则I2为干路电流9mA，则I3可能为9mA﹣5mA＝4mA；
若I3在干路上，则I1、I2都为支路电流，则I3可能为9mA+5mA＝14mA；
答案：C。
3．（2021?自贡）如图甲电_è·????é???????????_S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
解：
（1）由图甲知，电流_??????????????????_电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故B正确；
（2）因为并联电路中_???è·?????????????_各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故A错误，C正确；
则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。
答案：A。
4．（2020?广元）如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1＝I2＝I3 B．I1＞I2＝I3 C．I1＞I3＞I2 D．I1＞I2＞I3
解：
由图知，三盏灯泡并联，A1测三盏灯的总电流，A3测通过L1、L2的电流之和，A2测通过L1的电流；
因为并联电路中的干路电流等于各支路电流之和，
所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小，即I1＞I3＞I2。
答案：C。
5．（2020?牡丹_?±????????????????_示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
解：分析电路可_????????¤??????è??_，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝1.5A，即干路电流为1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝1.5A﹣0.3A＝1.2A。
答案：C。
6．（2021?天_????¨?????????????_所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线1、2、3、4中，有一根导线接错了，接错的是（　　）
A．导线1 B．导线2 C．导线3 D．导线4
解：要探究并联电路的电流_??????????????????_将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动下面灯泡与负极相连的导线，将负极与下面灯泡相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确。
答案：C。
7．（2021?邵阳模拟）如图所_?¤??????¨?????????_联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（　　）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
解：一次实验的结_??????????????????_偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行。
答案：B。
8．（2021?百色）_?????????????¤????_实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
答案：D。
9．（2021?广州模拟）在图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A．下列判断正确的是（　　）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1，L2熄灭
D．若取下L2，甲表的示数比乙的小
解：
AB、由电路图可知，两灯泡并联，电流表乙测干路电流，电流表甲测L2支路的电流，
则干路电流I＝1.1A，通过L2的电流I1＝0.5A；
因并联电路中干路电流等于各支路电流之和，所以，通过L1的电流：I1＝I﹣I2＝1.1A﹣0.5A＝0.6A．故AB错误；
C、因为两灯泡并联，并联电路中各用电器互不影响，因此若取下L1，L2不会熄灭，故C错误；
D、若取下L2，甲表示数为零，小于乙表，故D正确。
答案：D。
10．（202_1??????????¨????_）如图所示的电路中，开关S1和S2都闭合时，电流表A2和A1的读数之比为5：2，那么通过灯泡L1和通过灯泡L2的电流之比是（　　）www.21-cn-jy.com
A．5：2 B．3：2 C．2：3 D．7：5
解：当开关S1、S2均闭合时，灯泡L1、L2是并联连接；电流表A2测量干路电流，电流表A1测量灯泡L1电流，
已知电流表A2和A1的读数之比为5：2，
设电流表A2的示数I＝5A，则灯泡L1电流I1＝2A，
由干路电流等于支路电流之和可知，通过灯泡L2的电流I2＝5A﹣2A＝3A，
则通过灯泡L1和通过灯泡L2的电流之比：＝＝。
答案：C。
二、填空题
11．（2021?娄底模_????????????????¤?_是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为　75　mA。【版权所有：21教育】
解：∵5个LED并联，
∴正常工作时的总电流为I＝5I1＝5×15mA＝75mA。
答案：75。
12．（2021?_???é???¨??????????_图甲所示电路，闭合开关S，电流表A1的示数为1.5A，电流表A2的示数如图乙所示，则通过灯L2的电流为　0.46　A；若用电流表测灯L1的电流，应选用　0～3A　（填“0～0.6A”或“0～3A”）量程。21*cnjy*com
解：由电路图可知，L1与L2并联，A1测干路电流，A2测L2的电流；
由题知，电流表A1的示数为1.5A，即干路电流是1.5A；
由图乙可知：电流表A2的示数为0.46A，即通过L2的电流为0.46A，
根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为：
I1＝I﹣I2＝1.5A﹣0.46A＝1.04A；
因为1.04A＞0.6A，
所以用电流表测灯L1的电流时，应选用0～3A量程。
答案：0.46；0～3A。
13．（2021?合肥_?¨????????????????_示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　0.4　A，通过L2的电流为　0.5　A。
解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流 I3＝IA3＝0.3A，
根据并联电路电流规律可知：
通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，
通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。
答案：0.4；0.5；
14．（2021?绵阳模拟）并_è?????è·??????????_部分电路如图所示，当开关闭合电路接通后，电流表的读数0.3A，通过导线ab的电流是0.8A，若导线ab的电流方向是从a流向b时，则通过导线ac的电流是　0.5　A；若导线ab的电流方向是从b流向a时，则通过导线ac的电流是　1.1　A。
解：由题知，该电路为并联电路中的一部分；
（1）电流从电流表的“+”接线柱流入，从“﹣”接线柱流出，若导线ab的电流方向是从a流向b时，如下图所示：
由题知，IA＝0.3A，Iab＝0.8A，即IA＜Iab，
所以，ac中电流方向是由c到a，ab在干路，ac在支路，
根据并联电路的电流规律可知，通过ac的电流Iac＝Iab﹣IA＝0.8A﹣0.3A＝0.5A；
（2）若导线ab的电流方向是从b流向a时，如下图所示：
因此ac中电流方向是由a到c，ac在干路，ab在支路，
所以，通过ac的电流Iac＝Iab+IA＝0.8A+0.3A＝1.1A。
答案：0.5；1.1。
三、实验探究题
15．（2021?梧州模拟）小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系。
（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整。
（2）连接电路后，小明_?????????è?¨??????_图甲的A处，闭合开关S后，发现小灯泡L1不亮，L2亮，电流表无示数，产生这种现象的原因可能是　L1支路有断路　。排除电路故障再做实验，电流表在A出的示数如图丙所示，请你帮小明把该示数填入下表空格处。然后小明把电流表分别接入电路中的B、C两处测电流，并把电流表的示数记录在下表中。21教育网
A处的电流IA/A B处的电流IB/A C处的电流IC/A
　0.10　 0.15 0.25
小明分析表格中的数据认为：并联电路中干路电流等于　各支路电流之和　。
（3）小明想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：21·cn·jy·com
方案一：在图甲的基础上，反复断开、闭合开关，测出A、B、C三处的电流。
方案二：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流。
方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流。
以上三种方案，你认为不可行的方案　一　（填“一”、“二”或“三”）。
小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中。
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.12 0.18 0.30
2 0.14 0.21 0.35
3 0.20 0.30 0.40
请你根据小明的实验步骤和有关数据回答下列问题：
①在拆电路改装时，开关必须　断开　；
②小明选择的方案是方案　二　（填“一”、“二”或“三”）。
解：（1）由电路图可知，两灯泡并联后开关、电源串联组成电路，如下图所示：
（2）①闭合开关S后，发现小灯泡L1不亮，L2亮，电流表无示数，说明电路故障为L1支路有断路；
②图丙中，电流表的量程为0～0.6A，分度值为0.02A，示数为IA＝0.1A，
由表格数据可知，IA+IB＝IC，
故可得结论：并联电路中干路电流等于各支路电流之和；
（3）方案二_??????????????????_用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；2·1·c·n·j·y
①为了保护电路，在拆电路改装时，开关必须断开；
②分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二。21·世纪*教育网
答案：
（1）如上图所示；
（2）L1支路有断路；0.10；各支路电流之和；
（3）一；①断开；②二。
16．（2021?绥化模拟）在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在拆、接电路时，开关必须 　断开　。
（2）电流表应 　串联　（填“串联”或“并联”）在被测电路中．若要测量干路中的电流，则电流表应接在甲图中的 　C　点。【出处：21教育名师】
（3）小明同学在_???é??A?¤???????_流时，发现电流表的指针偏转如图乙表示，原因是 　电流表正负接线柱接反了　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　0.24　A。
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格。
比较如表数据，可以初步得出结论，并联电路中干路的电流等于 　各个支路电流之和　。
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
（5）在实验中可_???é????¨?????¨???_同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是 　避免偶然性，得到普遍性的规律　。
解：（1）电路在连接过程中要断开开关；
（2）电流表要串联在电路中；若测量干路电流需要将电流表接到C点；
（3）电流表连接的时候要使电流_???è??è????????è??_接反了会出现向左偏转的情况；电流表读数要先看量程和分度值，图中显示连接的是0﹣0.6A的量程，分度值为0.02A，指针在0.2A的示数后边两个格子处，所以示数为0.24A；
（4）并联电路中电流的规律是：干路电流等于各个支路电流之和；
（5）探究类型的实验多次实验的目的是避免偶然性得到普遍性的规律。
答案：（1）断开；（2）串联；C；（3）电流表正负接线柱接反了；0.24；（4）各个支路电流之和；（5）避免偶然性，得到普遍性的规律。
