中小学教育资源及组卷应用平台

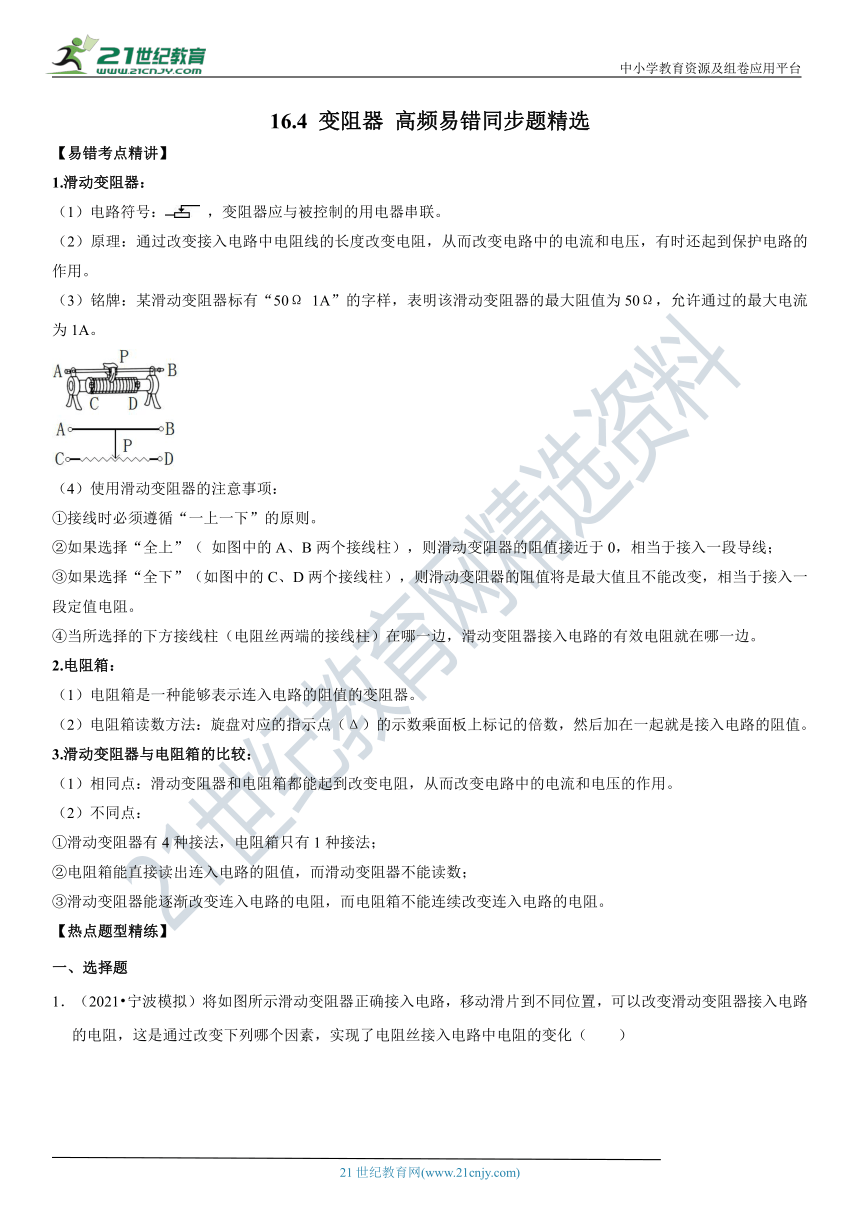

16.4 变阻器 高频易错同步题精选
【易错考点精讲】
1.滑动变阻器:
(1)电路符号: ,变阻器应与被控制的用电器串联。
(2)原理:通过改变接入电路中电阻线的长度改变电阻,从而改变电路中的电流和电压,有时还起到保护电路的作用。【来源:21·世纪·教育·网】
(3)铭牌:某滑动变阻器标有“50Ω 1A”的字样,表明该滑动变阻器的最大阻值为50Ω,允许通过的最大电流为1A。【出处:21教育名师】
(4)使用滑动变阻器的注意事项:
①接线时必须遵循“一上一下”的原则。
②如果选择“全上”( 如图中的A、B两个接线柱),则滑动变阻器的阻值接近于0,相当于接入一段导线;
③如果选择“全下”(如图中的C、D两个接线柱),则滑动变阻器的阻值将是最大值且不能改变,相当于接入一段定值电阻。
④当所选择的下方接线柱(电阻丝两端的接线柱)在哪一边,滑动变阻器接入电路的有效电阻就在哪一边。
2.电阻箱:
(1)电阻箱是一种能够表示连入电路的阻值的变阻器。
(2)电阻箱读数方法:旋盘对应的指示点(Δ)的示数乘面板上标记的倍数,然后加在一起就是接入电路的阻值。
3.滑动变阻器与电阻箱的比较:
(1)相同点:滑动变阻器和电阻箱都能起到改变电阻,从而改变电路中的电流和电压的作用。
(2)不同点:
①滑动变阻器有4种接法,电阻箱只有1种接法;
②电阻箱能直接读出连入电路的阻值,而滑动变阻器不能读数;
③滑动变阻器能逐渐改变连入电路的电阻,而电阻箱不能连续改变连入电路的电阻。
【热点题型精练】
一、选择题

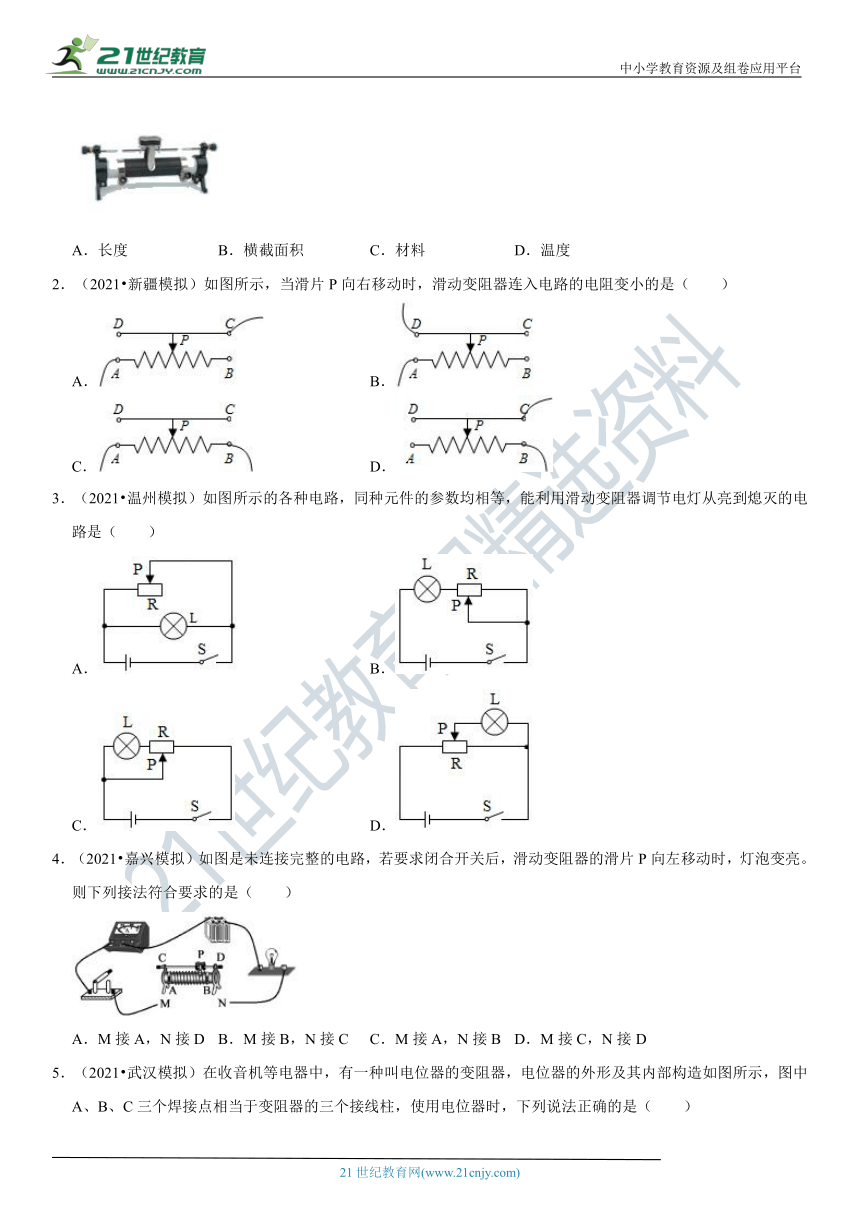

1.(2021?宁波模拟)将如_???????¤??????¨???_阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化(  )21cnjy.com
A.长度 B.横截面积 C.材料 D.温度
2.(2021?新疆模拟)如图所示,当滑片P向右移动时,滑动变阻器连入电路的电阻变小的是(  )
A. B.
C. D.
3.(2021?温州模拟)如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是(  )
A. B.
C. D.
4.(2021?嘉兴模拟)如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是(  )
A.M接A,N接D B.M接B,N接C C.M接A,N接B D.M接C,N接D

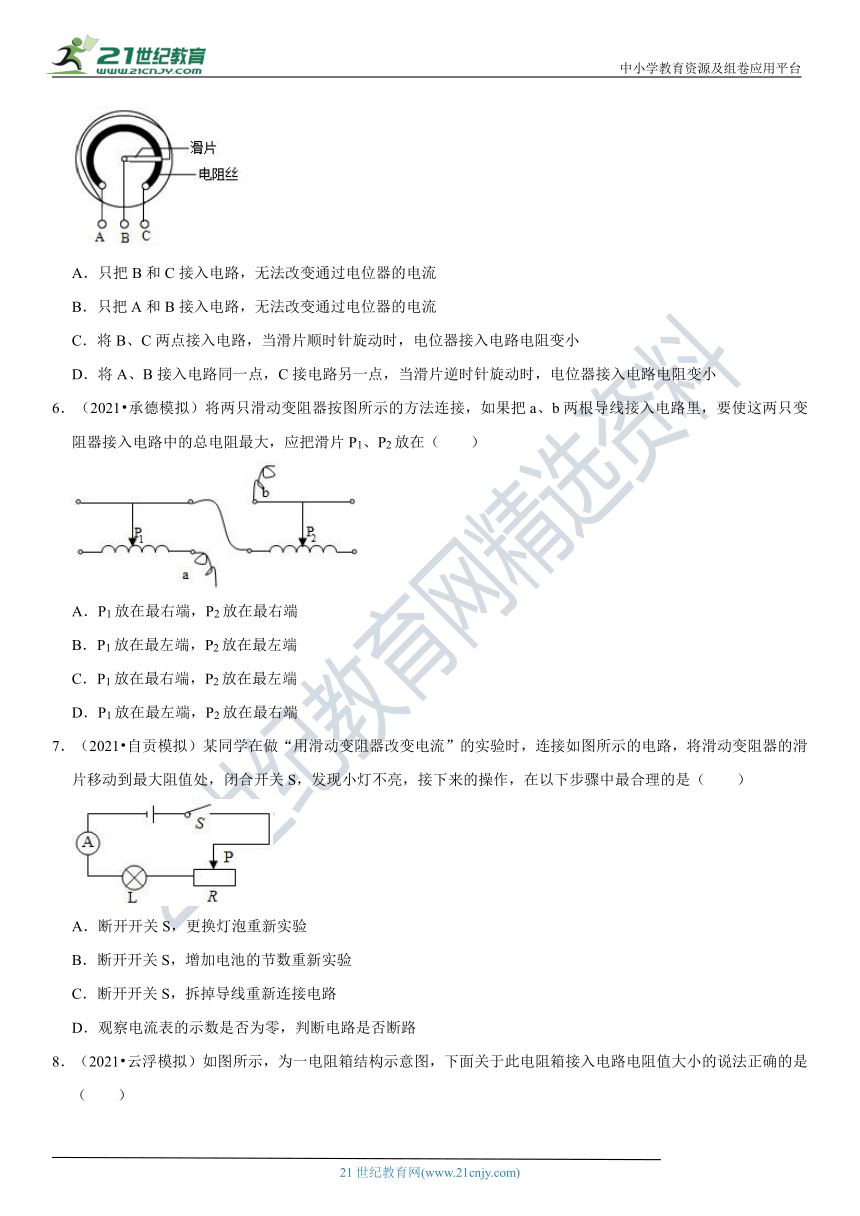

5.(2021?武汉模拟)在收音_???????????¨??????_有一种叫电位器的变阻器,电位器的外形及其内部构造如图所示,图中A、B、C三个焊接点相当于变阻器的三个接线柱,使用电位器时,下列说法正确的是(  )
A.只把B和C接入电路,无法改变通过电位器的电流
B.只把A和B接入电路,无法改变通过电位器的电流
C.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变小
D.将A、B接入电路同一点,C接电路另一点,当滑片逆时针旋动时,电位器接入电路电阻变小
6.(202_1????????·?¨????_)将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在(  )
A.P1放在最右端,P2放在最右端
B.P1放在最左端,P2放在最左端
C.P1放在最右端,P2放在最左端
D.P1放在最左端,P2放在最右端
7.(2021?自贡模拟_??????????????¨???_“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯不亮,接下来的操作,在以下步骤中最合理的是(  )
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路

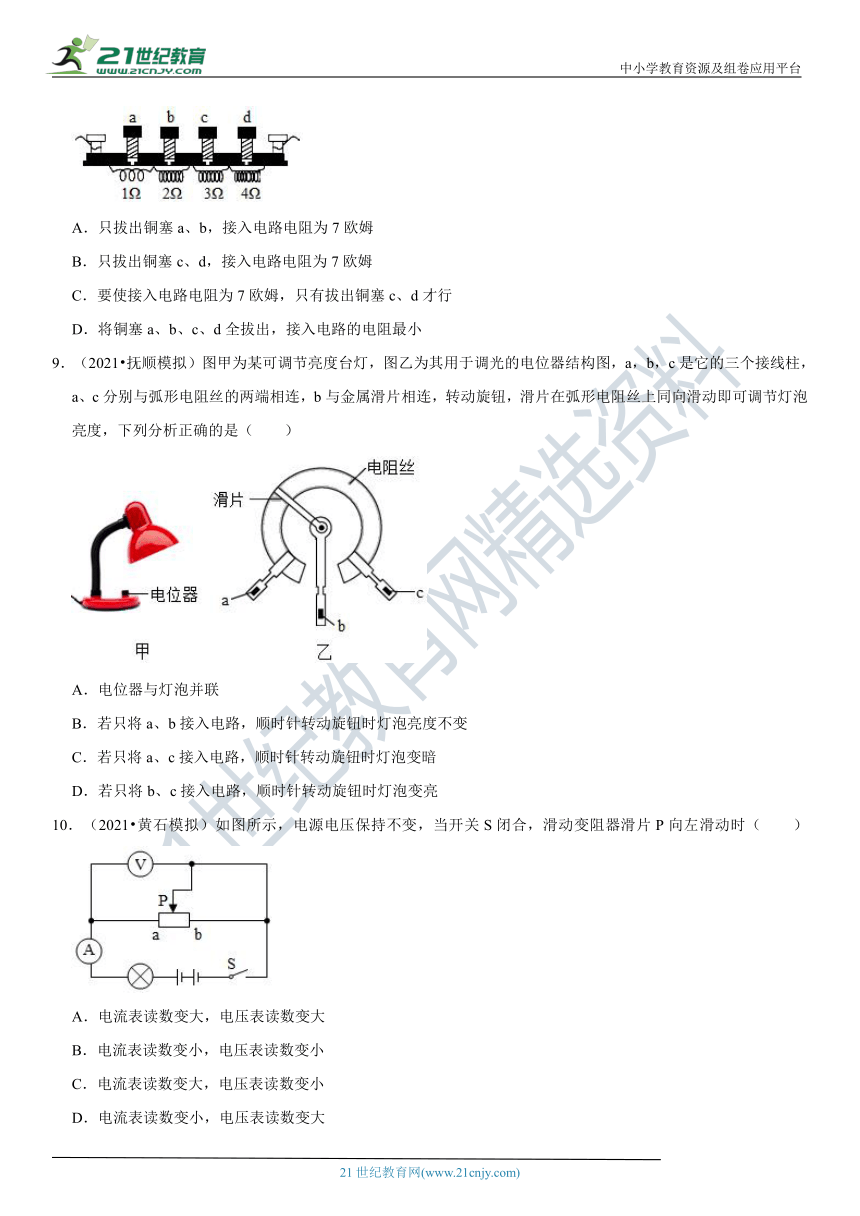

8.(2021?云浮模拟)如图所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是(  )2·1·c·n·j·y
A.只拔出铜塞a、b,接入电路电阻为7欧姆
B.只拔出铜塞c、d,接入电路电阻为7欧姆
C.要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行
D.将铜塞a、b、c、d全拔出,接入电路的电阻最小
9.(2021?抚顺模拟)图甲为_??????è°?è????????_台灯,图乙为其用于调光的电位器结构图,a,b,c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(  )21世纪教育网版权所有
A.电位器与灯泡并联
B.若只将a、b接入电路,顺时针转动旋钮时灯泡亮度不变
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变亮
10.(2021?黄石模拟)如图所示,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向左滑动时(  )21·cn·jy·com
A.电流表读数变大,电压表读数变大
B.电流表读数变小,电压表读数变小
C.电流表读数变大,电压表读数变小
D.电流表读数变小,电压表读数变大
二、填空题

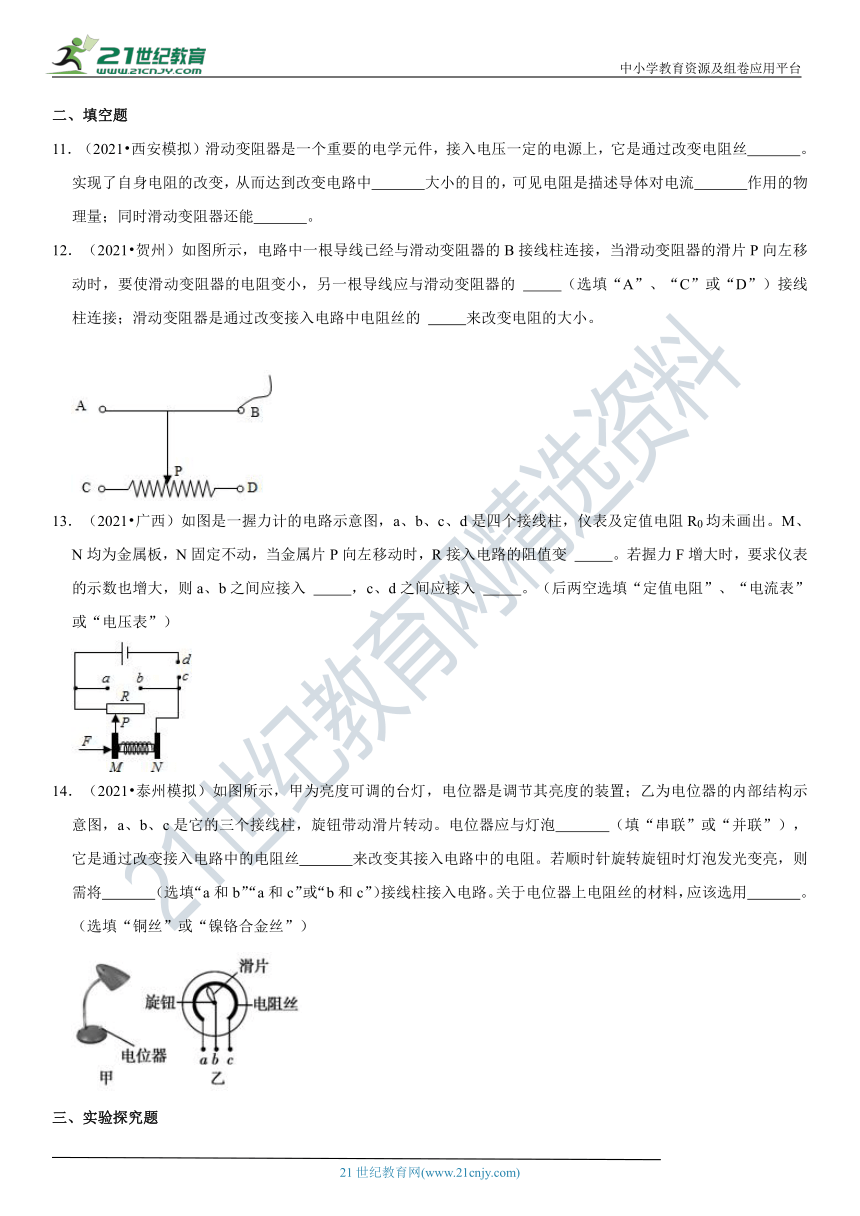

11.(20_21???è??????¨?_拟)滑动变阻器是一个重要的电学元件,接入电压一定的电源上,它是通过改变电阻丝   。实现了自身电阻的改变,从而达到改变电路中   大小的目的,可见电阻是描述导体对电流   作用的物理量;同时滑动变阻器还能   。【来源:21cnj*y.co*m】
12.(2021?贺州)如图_????¤???????è·????_一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的    (选填“A”、“C”或“D”)接线柱连接;滑动变阻器是通过改变接入电路中电阻丝的    来改变电阻的大小。
13.(2021_??????è???????????_是一握力计的电路示意图,a、b、c、d是四个接线柱,仪表及定值电阻R0均未画出。M、N均为金属板,N固定不动,当金属片P向左移动时,R接入电路的阻值变    。若握力F增大时,要求仪表的示数也增大,则a、b之间应接入    ,c、d之间应接入    。(后两空选填“定值电阻”、“电流表”或“电压表”)
14.(2021?_??°?·??¨??????????_图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡   (填“串联”或“并联”),它是通过改变接入电路中的电阻丝   来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮,则需将   (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用   。(选填“铜丝”或“镍铬合金丝”)
三、实验探究题
15.(2021?北京模拟)在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。
(1)甲组同学连接电路闭合开关,发现电流表的指针偏转幅度较小,原因是   。
(2)要使灯泡的亮度由暗变亮_???????°??????¨???_阻器的滑片向   (选填“A”或“B”)端移动,此过程电流表的示数将   (选填“变大”、“变小”或“不变”)。
(3)乙组同学按照电路图连接实_é?????è·??????????_完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处:其中之一是滑动变阻器没调到   端。(选填“A”或“B”)
16.(2021?菏泽模拟)在滑动变阻器改变灯泡亮度的实验中A组同学连接的电路如图所示。
(1)要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向   (选填A、或B)端移动,此过程电流表的示数将   (选填变大、变小或不变)。
(2)B组同学按照电路图连接实验电路,当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处:
①   ②   。
16.4 变阻器 高频易错同步题精选
【易错考点精讲】
1.滑动变阻器:
(1)电路符号: ,变阻器应与被控制的用电器串联。
(2)原理:通过改变接入电路中电阻线的长度改变电阻,从而改变电路中的电流和电压,有时还起到保护电路的作用。
(3)铭牌:某滑动变阻器标有“50Ω 1A”的字样,表明该滑动变阻器的最大阻值为50Ω,允许通过的最大电流为1A。
(4)使用滑动变阻器的注意事项:
①接线时必须遵循“一上一下”的原则。
②如果选择“全上”( 如图中的A、B两个接线柱),则滑动变阻器的阻值接近于0,相当于接入一段导线;
③如果选择“全下”(如图中的C、D两个接线柱),则滑动变阻器的阻值将是最大值且不能改变,相当于接入一段定值电阻。
④当所选择的下方接线柱(电阻丝两端的接线柱)在哪一边,滑动变阻器接入电路的有效电阻就在哪一边。
2.电阻箱:
(1)电阻箱是一种能够表示连入电路的阻值的变阻器。
(2)电阻箱读数方法:旋盘对应的指示点(Δ)的示数乘面板上标记的倍数,然后加在一起就是接入电路的阻值。
3.滑动变阻器与电阻箱的比较:
(1)相同点:滑动变阻器和电阻箱都能起到改变电阻,从而改变电路中的电流和电压的作用。
(2)不同点:
①滑动变阻器有4种接法,电阻箱只有1种接法;
②电阻箱能直接读出连入电路的阻值,而滑动变阻器不能读数;
③滑动变阻器能逐渐改变连入电路的电阻,而电阻箱不能连续改变连入电路的电阻。
【热点题型精练】
一、选择题
1.(2021_??????????¨???????_将如图所示滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化(  )【版权所有:21教育】
A.长度 B.横截面积 C.材料 D.温度
解:移动滑动变阻器的滑片时,改变了连入电路的电阻丝的长度,从而改变连入电路的电阻大小,故A正确、BCD错误。
答案:A。
2.(2021?新疆模拟)如图所示,当滑片P向右移动时,滑动变阻器连入电路的电阻变小的是(  )
A. B.
C. D.
解:A、图中接A、C接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变大,连入电路的电阻变大,故A不符合题意。21教育名师原创作品
B、图中接A、D接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变大,连入电路的电阻变大,故B不符合题意。
C、图中接A、B接线柱;故当滑片向右移动时,连入电路的电阻丝的长度不变,连入电路的电阻不变,故C不符合题意。
D、图中接B、C接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变小,连入电路的电阻变小,故D符合题意。
答案:D。
3.(2021?温州模拟)如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是(  )
A. B.
C. D.
解:A、图A中滑动变阻器与灯泡并联,当滑片P滑到左端时,会引起电源短路,所以该选项不符合题意。
B、图B中滑动变阻器与灯泡串联,当滑片P左右滑到时,只能改变灯泡亮度,不能使灯泡熄灭,所以该选项不符合题意。
C、图C中滑动变阻器与灯泡串联,滑片P使灯泡处于短路状态,无论怎样滑到滑片灯泡都不亮,所以该选项不符合题意。
D、图D中滑动变阻器与灯泡并联,当滑片P滑到右端时,会引起灯泡短路,实现灯泡由亮到灭,所以该选项符合题意。
答案:D。
4.(2021?嘉兴模拟)如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是(  )
A.M接A,N接D B.M接B,N接C C.M接A,N接B D.M接C,N接D
解:灯泡变亮,表明通过灯_????????????????¤§_,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入的电阻是减小的,则滑片左侧的电阻丝应接入电路(即一定要接A接线柱),滑动变阻器采用“一上一下”的接法,故M接A,N接D。
答案:A。
5.(202_1???????±??¨????_)在收音机等电器中,有一种叫电位器的变阻器,电位器的外形及其内部构造如图所示,图中A、B、C三个焊接点相当于变阻器的三个接线柱,使用电位器时,下列说法正确的是(  )
A.只把B和C接入电路,无法改变通过电位器的电流
B.只把A和B接入电路,无法改变通过电位器的电流
C.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变小
D.将A、B接入电路同一点,C接电路另一点,当滑片逆时针旋动时,电位器接入电路电阻变小
解:
AC.只把B和C接入电路,滑片下方电阻丝接入电路,当滑片顺时针旋动时,B、C间电阻丝的长度变短,电位器接入电路电阻变小,故A错误、C正确;
B.只把A和B接_??????è·??????????_上方和左方电阻丝接入电路,滑片移动时A、B间电阻丝的长度发生改变,接入电路中的电阻发生变化,可以改变通过电位器的电流,故B错误;
D.将A、B接入电路同一点,C_??????è·??????????_,A、B间的电阻被短路,接入电路中的电阻为B、C间的电阻,当滑片逆时针旋动时,B、C间电阻丝的长度变长,电位器接入电路电阻变大,故D错误。
答案:C。
6.(202_1????????·?¨????_)将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在(  )
A.P1放在最右端,P2放在最右端
B.P1放在最左端,P2放在最左端
C.P1放在最右端,P2放在最左端
D.P1放在最左端,P2放在最右端
解:根据题意要求,图中的两_????????¨???é????¨_是串联接入电路的,要使接入电路的总电阻最大,必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说,电阻丝的右端接入电路,所以应该把滑片P1移到最左端;对于右边的变阻器来说,电阻丝的左端接入电路,所以应该把滑片P2移到最右端。
答案:D。
7.(2021?_è??è???¨??????????_同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯不亮,接下来的操作,在以下步骤中最合理的是(  )
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路
解:
AB、若电路发生断路故障时,换用更大功率的灯泡或增加电池数量,灯泡同样不发光,故AB错误;
C、如果灯丝断了或导线发生断路,拆掉导线重新连接电路,灯泡仍然不亮,故C错误。
D、该电路为串_è?????è·????é?????_开关,灯泡不亮时,先观察电流表是否有示数;如果无示数,说明电路出现断路现象,然后检测出断路的位置,并进行处理;如果电流表有较小的示数,则是电路中电阻较大造成的,可移动滑片观察灯泡是否发光;故D正确。www.21-cn-jy.com
答案:D。
8.(2021?云浮模拟)如图所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是(  )
A.只拔出铜塞a、b,接入电路电阻为7欧姆
B.只拔出铜塞c、d,接入电路电阻为7欧姆
C.要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行
D.将铜塞a、b、c、d全拔出,接入电路的电阻最小
解:A、只拔出铜塞a、b,即a、b两铜塞所对应的电阻丝接入电路,故接入电路电阻为3欧,故该选项错误;
B、只拔出铜塞c、d,即c、d两铜塞所对应的电阻丝接入电路,接入电路电阻为7欧,故该选项正确;
C、要使接入电路电阻为7欧姆,拔出铜塞c、d或同时拔出铜塞a、b、d也可以,故该选项错误;
D、将铜塞a、b、c、d全拔出,接入电路的电阻最大,即最大为10欧,故该选项错误;
答案:B。
9.(2021?抚顺模_??????????????????_可调节亮度台灯,图乙为其用于调光的电位器结构图,a,b,c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(  )21*cnjy*com
A.电位器与灯泡并联
B.若只将a、b接入电路,顺时针转动旋钮时灯泡亮度不变
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变亮
解:
A、电位器串联在电路中能改变电路中电流的大小,所以图中电位器应与灯泡串联,故A错误;
B、若只将a、b接入电路,滑片左边的电阻丝接入电路,即滑片顺时针转动旋钮时,电阻变大,灯泡变暗,故B错误;
C、若只将a、c接入电路,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变灯泡的亮度,故C错误;
D、若只将b、c接入电路,滑片右边的电阻丝接入电路;顺时针转动旋钮时,电位器接入电路的电阻变小,电路中电流变大,灯泡变亮,故D正确;
答案:D。
10.(2021?黄石模拟)如图所示,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向左滑动时(  )
A.电流表读数变大,电压表读数变大
B.电流表读数变小,电压表读数变小
C.电流表读数变大,电压表读数变小
D.电流表读数变小,电压表读数变大
解:由图知,灯与变阻器串联,电流表测电路中的电流,电压表测变阻器两端的电压;
滑动变阻器滑片P向左滑动_?????????é????¨???_入电路的电阻变小,电路的总电阻变小,由欧姆定律可知电路中的电流变大,即电流表读数变大;根据U=IR可知,灯泡两端的电压变大;根据串联电路电压的规律,变阻器两端的电压变小,即电压表读数变小,故ABD错误,只有C正确。21教育网
答案:C。
二、填空题
11.(2021?_è??????¨??????????_动变阻器是一个重要的电学元件,接入电压一定的电源上,它是通过改变电阻丝 长度 。实现了自身电阻的改变,从而达到改变电路中 电流 大小的目的,可见电阻是描述导体对电流 阻碍 作用的物理量;同时滑动变阻器还能 保护电路或改变与滑动变阻器串联的用电器两端的电压 。
解:滑动变阻器之_??????è?????é?????_靠的是改变连入电路中电阻丝的长度来改变电阻的大小,从而改变电路中的电流,可见电阻是描述导体对电流阻碍作用的物理量;同时时滑动变阻器还能保护电路或改变与滑动变阻器串联的用电器两端的电压。
答案:长度;电流;阻碍;保护电路或改变与滑动变阻器串联的用电器两端的电压。
12.(2021?贺_?·??????????????¤?_,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的  C (选填“A”、“C”或“D”)接线柱连接;滑动变阻器是通过改变接入电路中电阻丝的  长度 来改变电阻的大小。
解:滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小;
电路中一根导线已经_????????¨???é????¨_的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,则变阻器接入电路中电阻线的长度要变短,所以另一根导线应该与C接线柱连接。
答案:C;长度。
13.(2021?广西)如图是一_??????è????????è·?_示意图,a、b、c、d是四个接线柱,仪表及定值电阻R0均未画出。M、N均为金属板,N固定不动,当金属片P向左移动时,R接入电路的阻值变  小 。若握力F增大时,要求仪表的示数也增大,则a、b之间应接入  电压表 ,c、d之间应接入  定值电阻 。(后两空选填“定值电阻”、“电流表”或“电压表”)
解:(1)由图可知,当金属片P向左移动时,R接入电路的阻值变小;
(2)c、d之间不可能是电压表,否则电路断路;
若c、d之间为电流表,
①当a、b之间为电压表时,电路为R的简单电路,电压表测电源的电压示数不变,电流表测电路中的电流,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,由I=可知电流表的示数减小,这与电表的示数增大不符;
②a、b之间为定值电阻时,R与定值电阻并联,电流表测干路电流,
因并联电路中各支路独立工作、互不影响,
所以,滑片移动时通过定值电阻的电流不变,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,由I=可知该支路的电流减小,
因并联电路中干路电流等于各支路电流之和,
所以,干路电流表示数减小,这与电表的示数增大不符;
(3)若c、d之间为定值电阻,
①a、b之间不可能为电流表,否则滑动变阻器被短路;
②a、b之间为电压表时,定值电阻与滑动变阻器串联,电压表测滑动变阻器两端的电压,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,电路中的总电阻变大,
由I=可知电流表的示数减小,
由U=IR可知,定值电阻两端的电压减小,
因串联电路中总电压等于各分电压之和,
所以,滑动变阻器两端的电压增大,即电压表的示数增大,符合题意。
答案:小;电压表;定值电阻。
14.(2021?泰州模_????????????????¤?_,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡 串联 (填“串联”或“并联”),它是通过改变接入电路中的电阻丝 长度 来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮,则需将 b和c (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用 镍铬合金丝 。(选填“铜丝”或“镍铬合金丝”)www-2-1-cnjy-com
解:
电位器控制灯泡亮度变化时,电位器应与灯泡串联在电路中;电位器是通过改变接入电路中的电阻丝的长度来改变其接入电路中的电阻的;21·世纪*教育网
顺时针旋转旋片时,灯泡变亮,原因是电流变大,电源电压不变,根据欧姆定律可知:电路中电阻变小,则应连接接线柱b、c与灯泡串联后接入电路。2-1-c-n-j-y
在长度和粗细都相同的_????????????é??é??_合金丝的电阻大,这样在移动滑片改变相同的长度时,镍铬合金丝的阻值会有明显的变化,起到明显改变电阻的目的,而用铜丝制作的话,起不到明显改变电阻的目的。
答案:串联;长度;b和c;镍铬合金丝。
三、实验探究题
15.(2021?北京模拟)在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。
(1)甲组同学连接电路闭合开关,发现电流表的指针偏转幅度较小,原因是 电流表的量程选大了 。
(2)要使灯_??????????????±???_变亮,应将滑动变阻器的滑片向 A (选填“A”或“B”)端移动,此过程电流表的示数将 变大 (选填“变大”、“变小”或“不变”)。21*cnjy*com
(3)乙组同学按照电路_???è????????é?????_路,当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处:其中之一是滑动变阻器没调到   端。(选填“A”或“B”)
解:(1)据题意可知,若A组同学连接电路闭合开关,发现电流表的指针偏转幅度较小,可能是由于电流表的量程太大导致的;
(2)要使灯泡的亮度由暗变亮,即电路的电阻变小,所以滑片应该向左即A端移动,该过程中,变阻器的电阻变小,故电路的电流会变大;
(3)连接好最后一根导线,灯泡立_???????????????è??_眼的光并很快熄灭,说明①连接电路时开关没有断开,②没有将变阻器的滑片调到阻值最大位置,即滑片在B端。
答案:(1)电流表的量程选大了;(2)A;变大;(3)B。
16.(2021?菏泽模拟)在滑动变阻器改变灯泡亮度的实验中A组同学连接的电路如图所示。
(1)要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向 A (选填A、或B)端移动,此过程电流表的示数将 变大 (选填变大、变小或不变)。
(2)B组同学按照电路图连接实验电路,当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处:
① 连接电路时,开关未断开 ② 滑片未移到最大阻值处 。
解:
(1)图中灯泡与滑动变阻器串_è???????????è?¨???_电路中的电流;要使灯泡的亮度由暗变亮,即电路中电流变大(电流表示数变大),由欧姆定律可知变阻器接入电路的电阻变小,所以,由图可知滑片应该向左即A端移动;
(2)连接好最_??????????????????_灯泡立即发出明亮耀眼的光并很快熄灭,说明实验中操作不当之处有:①连接电路时开关没有断开,②没有将变阻器的滑片调到最大阻值处。
答案:(1)A;变大;(2)①连接电路时,开关未断开;②滑片未移到最大阻值处。
