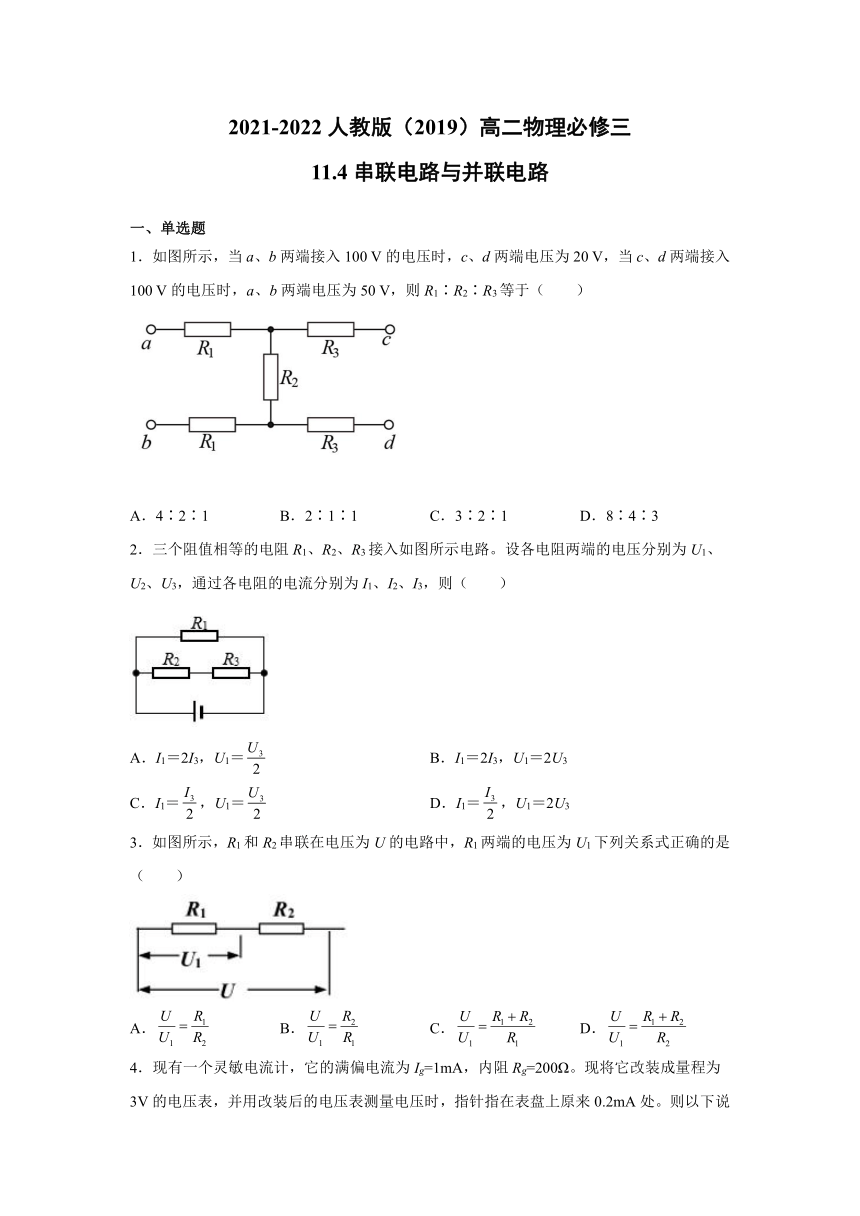

2021-2022人教版(2019)高二物理必修三
11.4串联电路与并联电路
一、单选题
1.如图所示,当a、b两端接入100 V的电压时,c、d两端电压为20 V,当c、d两端接入100 V的电压时,a、b两端电压为50 V,则R1∶R2∶R3等于(  )
A.4∶2∶1 B.2∶1∶1 C.3∶2∶1 D.8∶4∶3
2.三个阻值相等的电阻R1、R2、R3接入如图所示电路。设各电阻两端的电压分别为U1、U2、U3,通过各电阻的电流分别为I1、I2、I3,则(  )
A.I1=2I3,U1= B.I1=2I3,U1=2U3
C.I1=,U1= D.I1=,U1=2U3
3.如图所示,R1和R2串联在电压为U的电路中,R1两端的电压为U1下列关系式正确的是(  )
A. B. C. D.

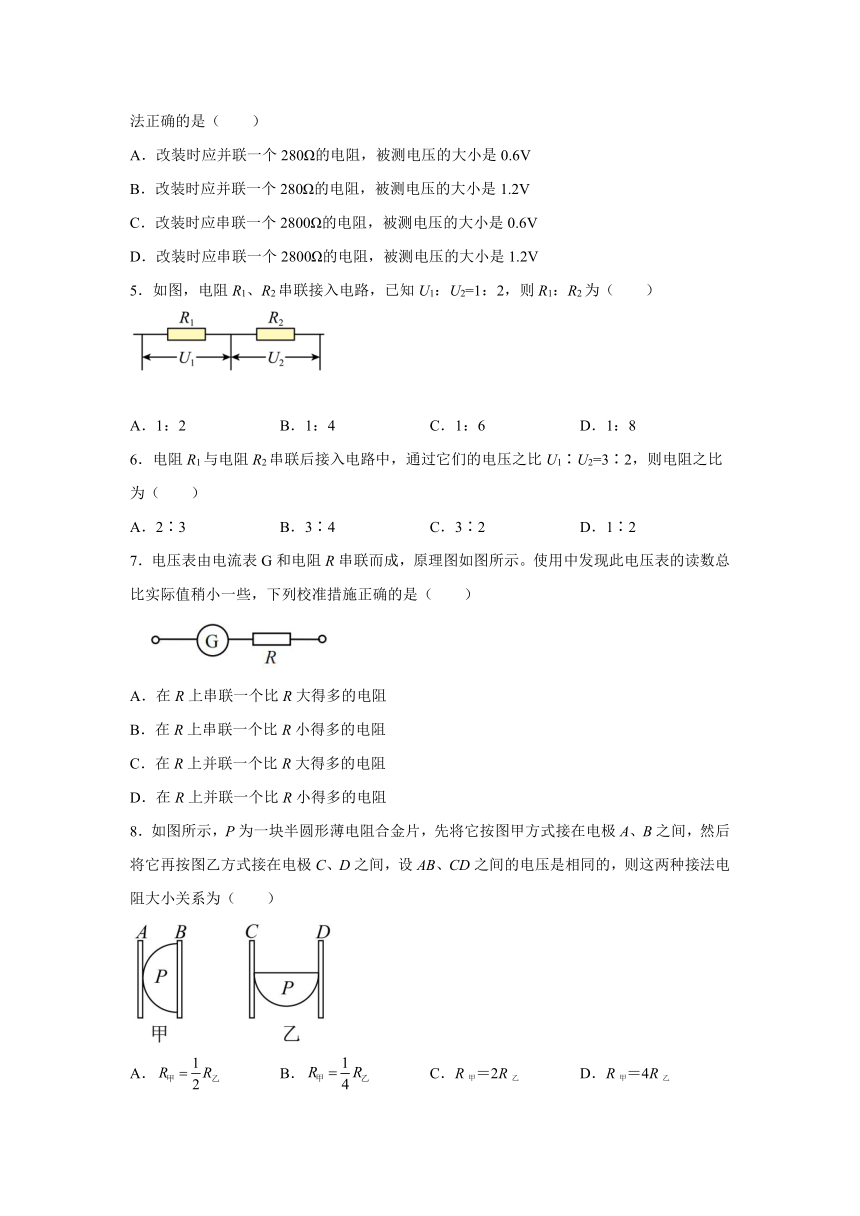

4.现有一个灵敏电流计,它的满偏电流为Ig=1mA,内阻Rg=200Ω。现将它改装成量程为3V的电压表,并用改装后的电压表测量电压时,指针指在表盘上原来0.2mA处。则以下说法正确的是(  )
A.改装时应并联一个280Ω的电阻,被测电压的大小是0.6V
B.改装时应并联一个280Ω的电阻,被测电压的大小是1.2V
C.改装时应串联一个2800Ω的电阻,被测电压的大小是0.6V
D.改装时应串联一个2800Ω的电阻,被测电压的大小是1.2V
5.如图,电阻R1、R2串联接入电路,已知U1:U2=1:2,则R1:R2为(  )
A.1:2 B.1:4 C.1:6 D.1:8
6.电阻R1与电阻R2串联后接入电路中,通过它们的电压之比U1∶U2=3∶2,则电阻之比为(  )
A.2∶3 B.3∶4 C.3∶2 D.1∶2
7.电压表由电流表G和电阻R串联而成,原理图如图所示。使用中发现此电压表的读数总比实际值稍小一些,下列校准措施正确的是(  )
A.在R上串联一个比R大得多的电阻
B.在R上串联一个比R小得多的电阻
C.在R上并联一个比R大得多的电阻
D.在R上并联一个比R小得多的电阻
8.如图所示,P为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A、B之间,然后将它再按图乙方式接在电极C、D之间,设AB、CD之间的电压是相同的,则这两种接法电阻大小关系为(  )
A. B. C.R甲=2R乙 D.R甲=4R乙
二、多选题

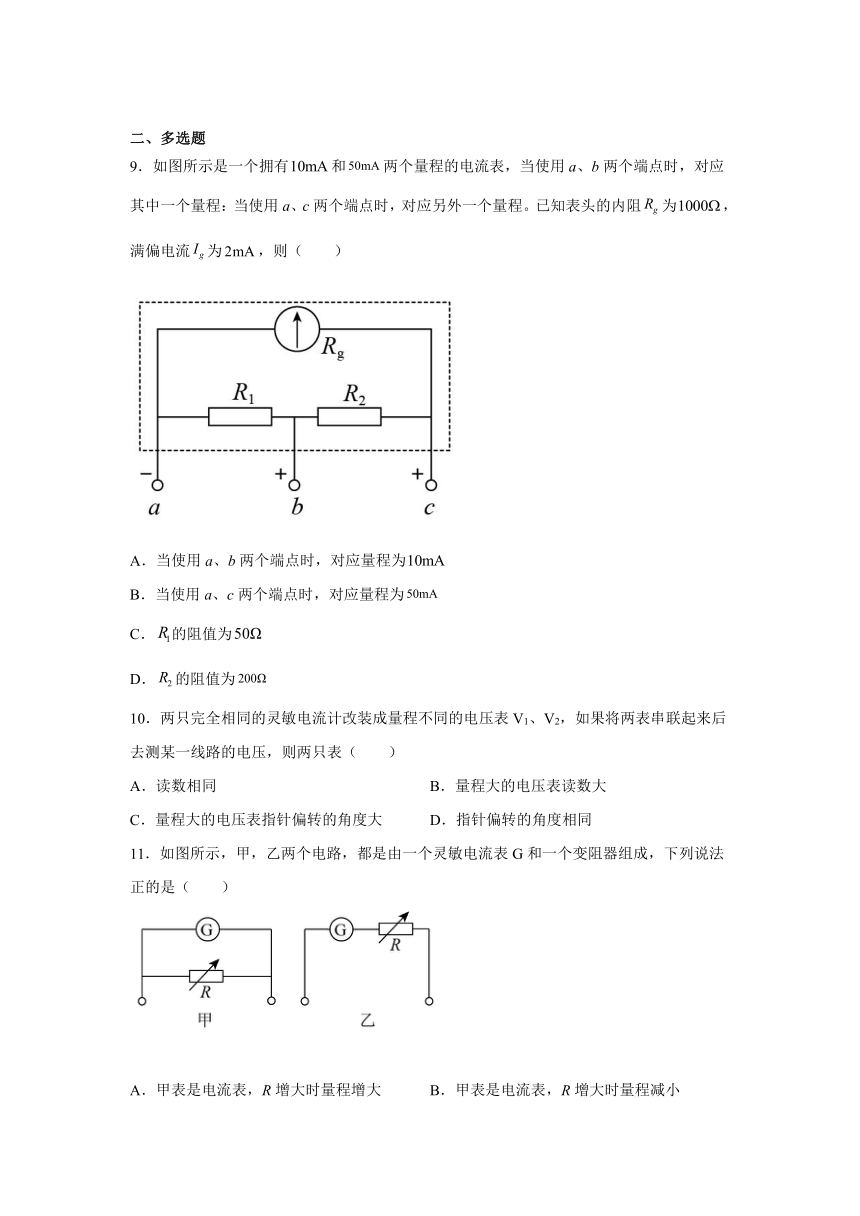

9.如图所示是一个拥有和两个量程的电流表,当使用a、b两个端点时,对应其中一个量程:当使用a、c两个端点时,对应另外一个量程。已知表头的内阻为,满偏电流为,则(  )
A.当使用a、b两个端点时,对应量程为
B.当使用a、c两个端点时,对应量程为
C.的阻值为
D.的阻值为
10.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2,如果将两表串联起来后去测某一线路的电压,则两只表(  )
A.读数相同 B.量程大的电压表读数大
C.量程大的电压表指针偏转的角度大 D.指针偏转的角度相同
11.如图所示,甲,乙两个电路,都是由一个灵敏电流表G和一个变阻器组成,下列说法正的是(  )
A.甲表是电流表,R增大时量程增大 B.甲表是电流表,R增大时量程减小
C.乙表是电压表,R增大时量程增大 D.乙表是电压表,R增大时量程减小
12.如图,R1和R2是两个定值电阻,R1的阻值很大,R2的阻值很小,G是一个灵敏电流计,则下列判断正确的是(  )
A.只闭合K1,整个装置相当于伏特表
B.只闭合K2,整个装置相当于安培表
C.K1和K2都断开,整个装置相当于灵敏电流计
D.K1和K2都闭合,整个装置相当于安培表
三、实验题

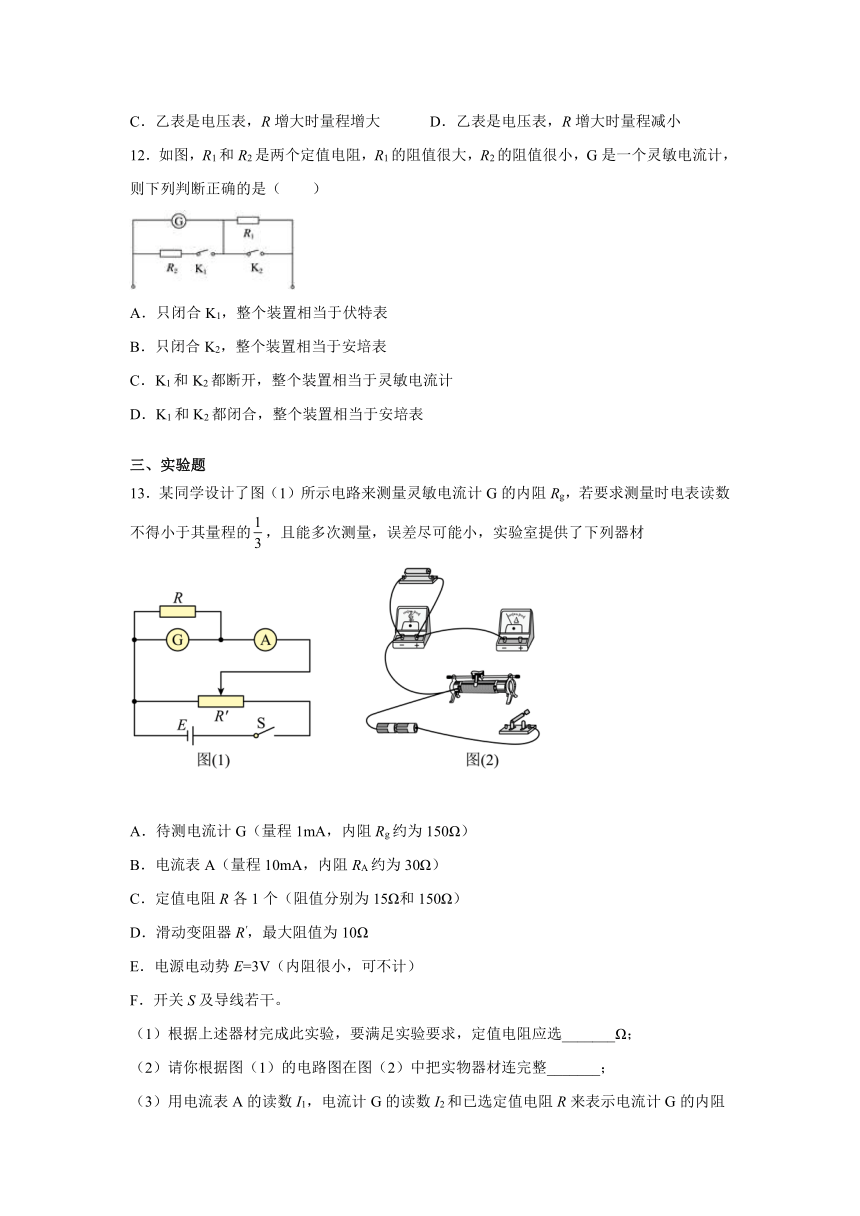

13.某同学设计了图(1)所示电路来测量灵敏电流计G的内阻Rg,若要求测量时电表读数不得小于其量程的,且能多次测量,误差尽可能小,实验室提供了下列器材
A.待测电流计G(量程1mA,内阻Rg约为150Ω)
B.电流表A(量程10mA,内阻RA约为30Ω)
C.定值电阻R各1个(阻值分别为15Ω和150Ω)
D.滑动变阻器R?,最大阻值为10Ω
E.电源电动势E=3V(内阻很小,可不计)
F.开关S及导线若干。
(1)根据上述器材完成此实验,要满足实验要求,定值电阻应选_______Ω;
(2)请你根据图(1)的电路图在图(2)中把实物器材连完整_______;
(3)用电流表A的读数I1,电流计G的读数I2和已选定值电阻R来表示电流计G的内阻Rg,则Rg=_______;
(4)若已测出此灵敏电流计G准确内阻Rg=150Ω,现将此电流计G改装成量程为5V的电压表,需要与之_______联一个阻值为_______Ω的电阻。
四、解答题

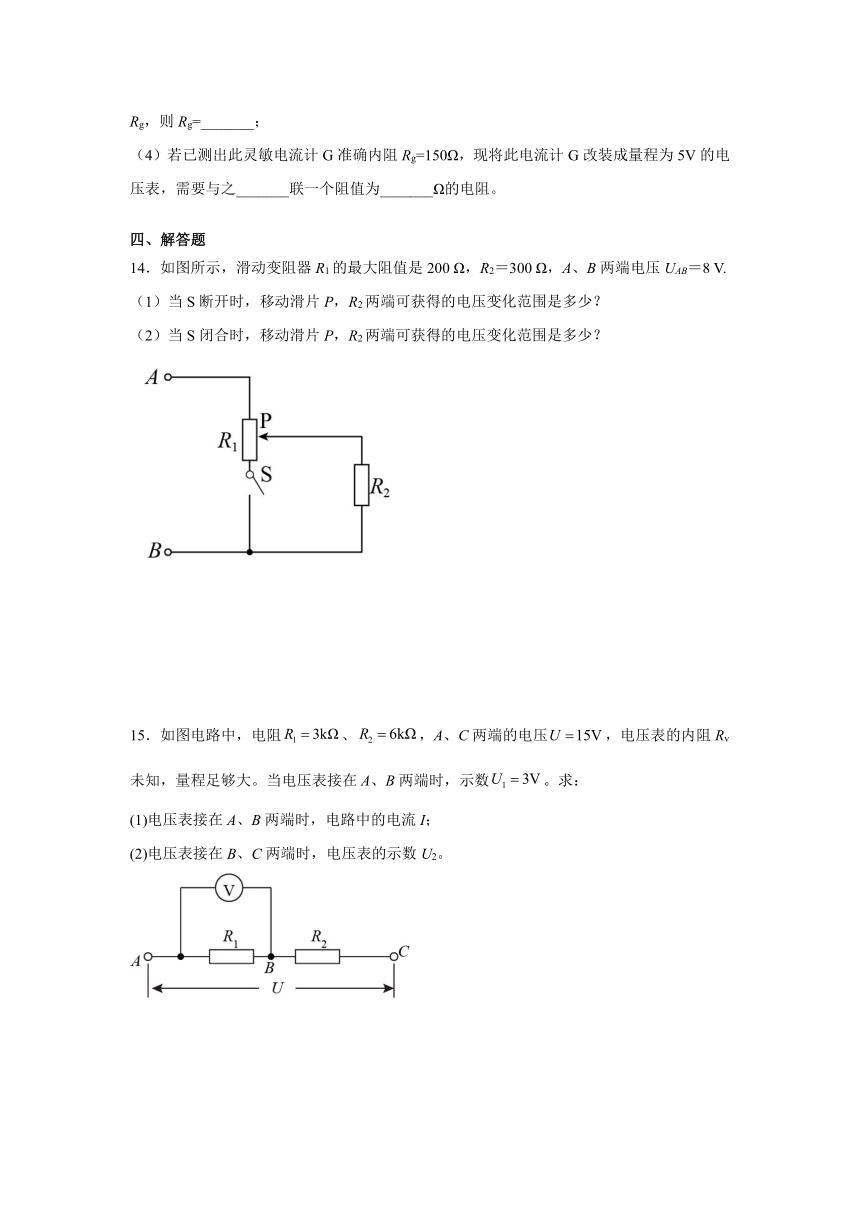

14.如图所示,滑动变阻器R1的最大阻值是200 Ω,R2=300 Ω,A、B两端电压UAB=8 V.
(1)当S断开时,移动滑片P,R2两端可获得的电压变化范围是多少?
(2)当S闭合时,移动滑片P,R2两端可获得的电压变化范围是多少?
15.如图电路中,电阻、,A、C两端的电压,电压表的内阻Rv未知,量程足够大。当电压表接在A、B两端时,示数。求:
(1)电压表接在A、B两端时,电路中的电流I;
(2)电压表接在B、C两端时,电压表的示数U2。
16.如图所示的电路中,小量程电流表的内阻,满偏电流,,。
(1)当和均断开时,所改装成的表是什么表?量程多大?
(2)当和均闭合时,所改装成的表是什么表?量程多大?
(3)当闭合,断开时,所改装成的表是什么表?量程多大?
参考答案
1.A
【详解】
据题意可知,当a、b两端接入电压时,c、d两端电压为R2两端电压,即
代入数据可得
当c、d两端接入电压时,a、b两端电压为R2两端电压,即
代入数据得
所以
故A正确,BCD错误。
故选A。
2.B
【详解】
由题设条件可知R1=R2=R3,且R2、R3串联后与R1并联,据串、并联电路的电压、电流的特点,由欧姆定律可知
U2=U3
I2=I3
因此有
U1=U2+U3=2U2=2U3

I1=2I2=2I3
ACD错误, B正确。
故选B。
3.C
【详解】
根据串联电路电流相等得
变形得
故C正确,ABD错误。
故选C。
4.C
【详解】
AB.把小量程电压表改装成大量程电压表应串联一个电阻,故AB错误;
CD.由欧姆定律可得
串联电阻的阻值
并用改装后的电压表的内阻
被测电压的大小
故C正确,D错误。
故选C。
5.A
【详解】
电阻R1、R2串联,其电流相等,由,可得
故选A。
6.C
【详解】
根据串联电路特点电流相等,根据
可知,电阻两端的电压与电阻成正比,所以电阻之比为3:2,则C正确;ABD错误;
故选C。
7.C
【详解】
AB.读数稍小一些,说明流过电流表的电流稍小一些.要让电流稍大一点,则应减小总电阻,在R上串联一个电阻,总电阻更大,流过电流表的电流更小,伏特表的读数更小,AB错误;
C.若并联一比R大得多的电阻,其并联值会比并联的电阻阻值稍微减小一些,电流稍微增加一些,C正确;
D.若并联一比R小得多的电阻,其并联值会比并联的电阻阻值减小很多,电流增加太多,D错误。
故选C。
8.B
【详解】
设一个圆薄金属片的电阻为R,甲图相当于两个圆薄金属片并联,即,乙图相当于两个圆薄金属片串联,即,故。
故选B。
9.CD
【详解】
A.当使用a、b两个端点时,为一支路起分流作用,表头G与串联为另一支路,此时量程为,A错误;
B.当使用a、c两个端点时,为一支路起分流作用,表头G为另一支路,此时量程为,B错误;
CD.使用a、b两个端点时,当表头G达到满偏时通过电流表的总电流即为
同理当使用a、c两个端点时
代入数据求得:,, CD正确;
故选CD。
10.BD
【详解】
两只完全相同的灵敏电流计改装成量程不同的电压表,则改装成的电压表内部的电流计满偏电流相同,所串联的电阻不同,量程较大的所串联的电阻较大,内阻较大;如果将两表串联起来后去测某一线路的电压,则通过内部的两只电流计的电流相同,则指针偏转的角度相同;量程较大的电压表内阻较大,则分压较大,则量程大的电压表读数大。
故选BD。
11.BC
【详解】
AB.甲表是电流表,并联的是分流电阻,R增大时分流作用减小,量程减小,A错误,B正确;
CD.乙表是电压表,串联的是分压电阻,R增大时分压作用增大,量程增大,C正确,D错误。
故选BC。
12.AD
【详解】
A.若只闭合K1,则G与R2并联后与R1串联,由于R1的阻值很大,故电路中电阻较大,只能充当电压表使用,故A正确;
B.只闭合K2,则R1被短路,只有表头接入电路,故只相当于灵敏电流计,故B错误;
C.两个开关均断开,则G与R1串联,则相当于电压表,故C错误;
D.两开关均闭合,则电路中表头与R2并联,电阻较小,相当于安培表,故D正确。
故选AD。
13.15 见解析 串 4850
【详解】
(1)[1]定值电阻与灵敏电流计并联,根据并联电路的特点
联立可解
要求测量时电表读数不得小于其量程的,若R=15Ω,则,当电流表A达到满偏时,灵敏电流计的电流达到0.9mA,满足测量要求。
(2)[2] 请你根据图(1)的电路图在图(2)中把实物器材连完整
(3)[3]根据并联电路的特点
联立解得
(4)[4][5] 电流计G改装成量程为5V的电压表,需要串联一个电阻
解得
R=4850Ω
14.(1)4.8~8 V;(2)0~8 V
【详解】
(1)S断开时,滑动变阻器R1为限流式接法,R1的下部不接入电路中,当滑片P在最上端时,R1接入电路的电阻为零,因此R2获得的最大电压等于8 V,当滑片P在最下端时,R1与R2串联,此时R2两端的电压最小
所以R2两端可获得的电压变化范围为4.8~8 V.
(2)当S闭合时,滑动变阻器R1为分压式接法,当滑片P在最下端时,R2两端电压为0,当滑片P在最上端时,R2两端的电压最大,为8 V,所以R2两端可获得的电压变化范围为0~8 V。
15.(1);(2)
【详解】
(1)电压表接在A、B两端时,电路中的电流
(2)电压表和R1并联的总电阻
可解得,当电压表接在B、C两端时,电压表与R2并联的总电阻
根据串联电路电压与电阻成正比可知,此时电压表的示数为
16.(1)所改装的表为电压表,量程;(2)所改装的表为电流表,量程为;(3)所改装的表为电流表,量程为
【详解】
(1)当和均断开时,改装成了电压表,量程设为,则有
代入数据得
(2)当和均闭合时,改装成了电流表,其量程设为,则有
代入数据得
(3)当闭合断开时,相当于将(1)问中的电压表再改装成电流表,其量程设为
代入数据得
