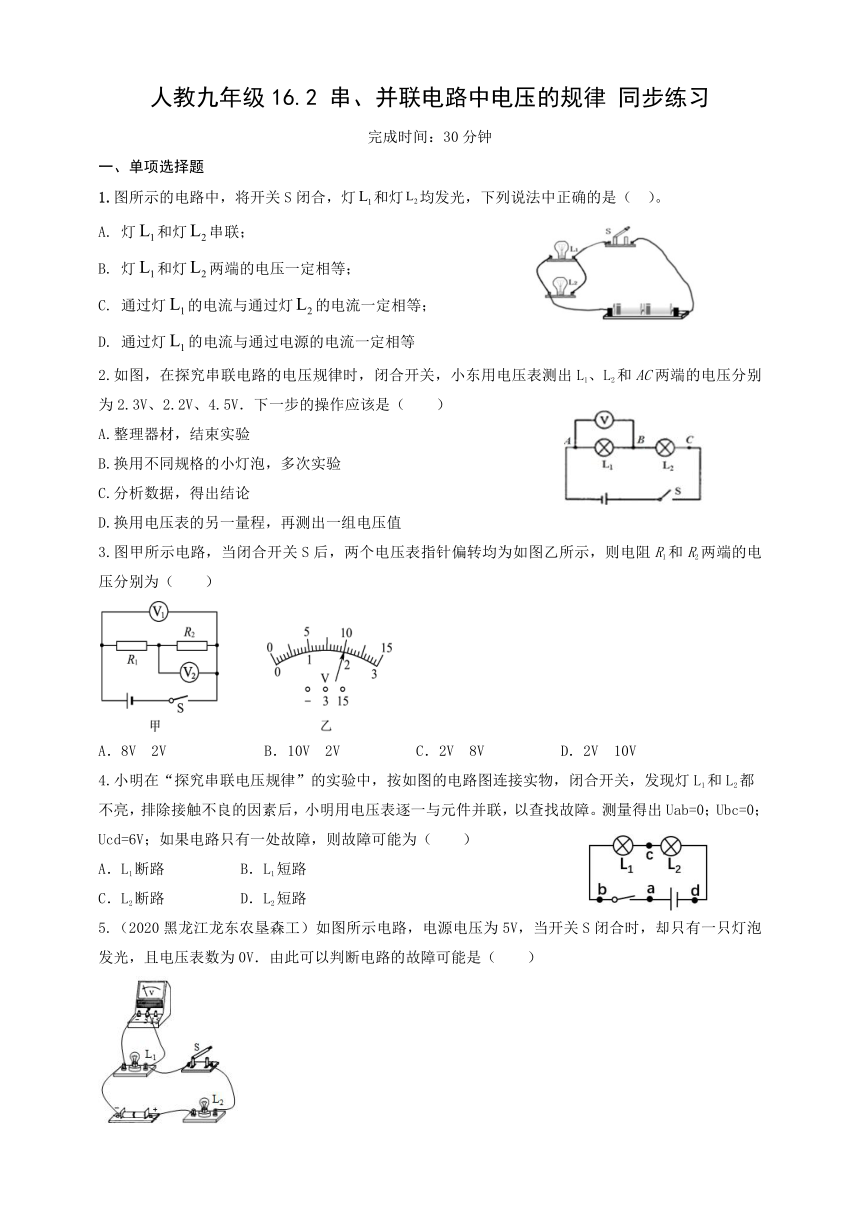

2021年秋人教九年级16.2串、并联电路中电压的规律 同步练习（含答案）

人教九年级16.2
串、并联电路中电压的规律
同步练习
完成时间：30分钟
一、单项选择题
1.图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是（
）。
A.
灯和灯串联；
B.
灯和灯两端的电压一定相等；
C.
通过灯的电流与通过灯的电流一定相等；
D.
通过灯电流与通过电源的电流一定相等
2.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（
）
A.整理器材，结束实验
B.换用不同规格的小灯泡，多次实验
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值
3.图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．8V
2V
B．10V
2V
C．2V
8V
D．2V
10V
4.小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
5.（2020黑龙江龙东农垦森工）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以判断电路的故障可能是（　　）
A．灯L1短路
B．灯L2短路
C．灯L1开路
D．灯L2开路
6．（2019湖南邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
7．（2019?渝中区二模）在图（a）的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b），则L1和L2通过的电流和两端电压之比分别为（　　）。
A．1：1、1：4
B．1：1、1：5
C．1：5、1：4
D．5：1、1：5
8.如图所示电路，当开关闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为（
）
A.3V，4.5V
B.3V，5V
C.3V，4V
D.4V，4.5V
二、填空题
9.一节干电池的电压是______V，家庭电路中的电冰箱?电视机?洗衣机等用电器的连接方式是______联。
10.某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将
______
只这样的小彩灯
______
联．
11.（2020四川甘孜州）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为__________V；
若断开开关，电压表示数将__________（选填
“变大”“变小”或“不变”）。

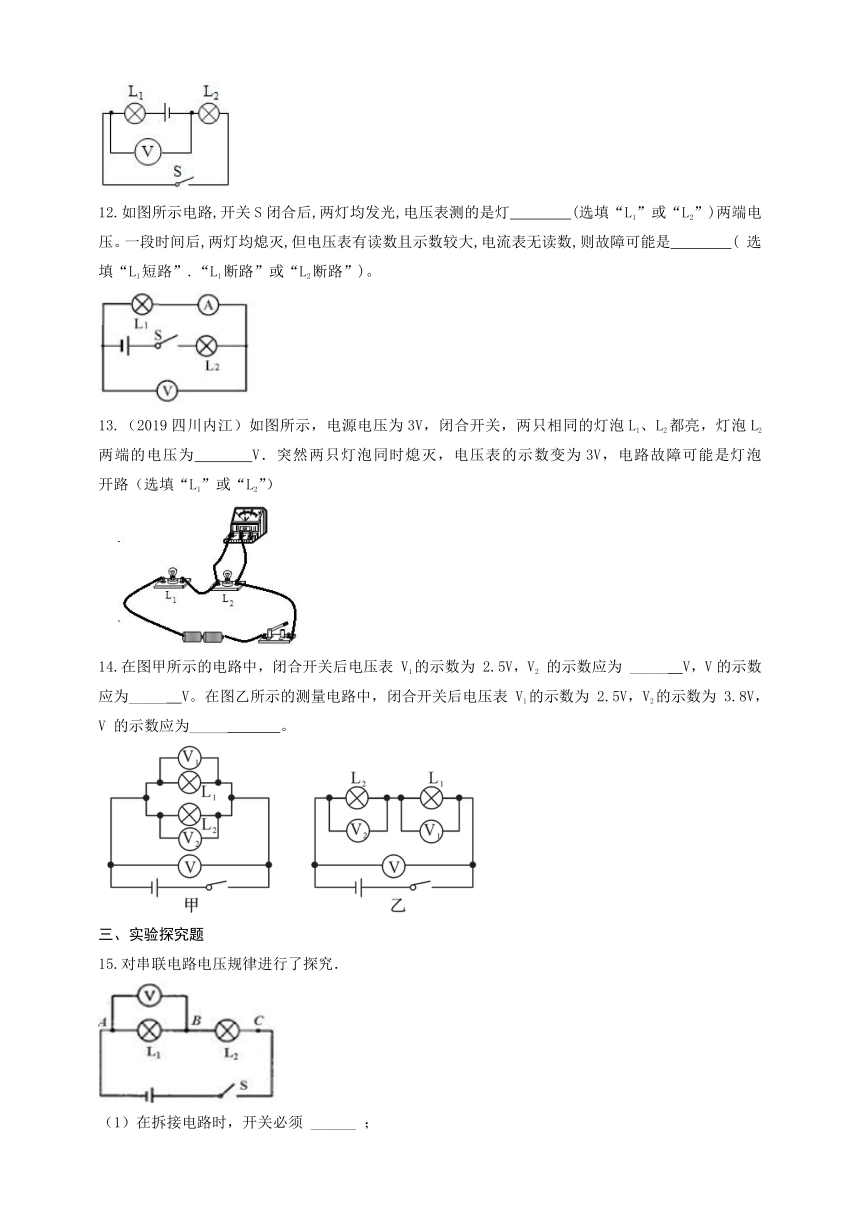

12.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯
(选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是
(
选填“L1短路”.“L1断路”或“L2断路”)。
13.（2019四川内江）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为　
　V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡　
　开路（选填“L1”或“L2”）
14.在图甲所示的电路中，闭合开关后电压表
V1的示数为
2.5V，V2
的示数应为
_____
V，V的示数应为_____
V。在图乙所示的测量电路中，闭合开关后电压表
V1的示数为
2.5V，V2的示数为
3.8V，V
的示数应为_____
。
三、实验探究题
15.对串联电路电压规律进行了探究．
（1）在拆接电路时，开关必须
______
；

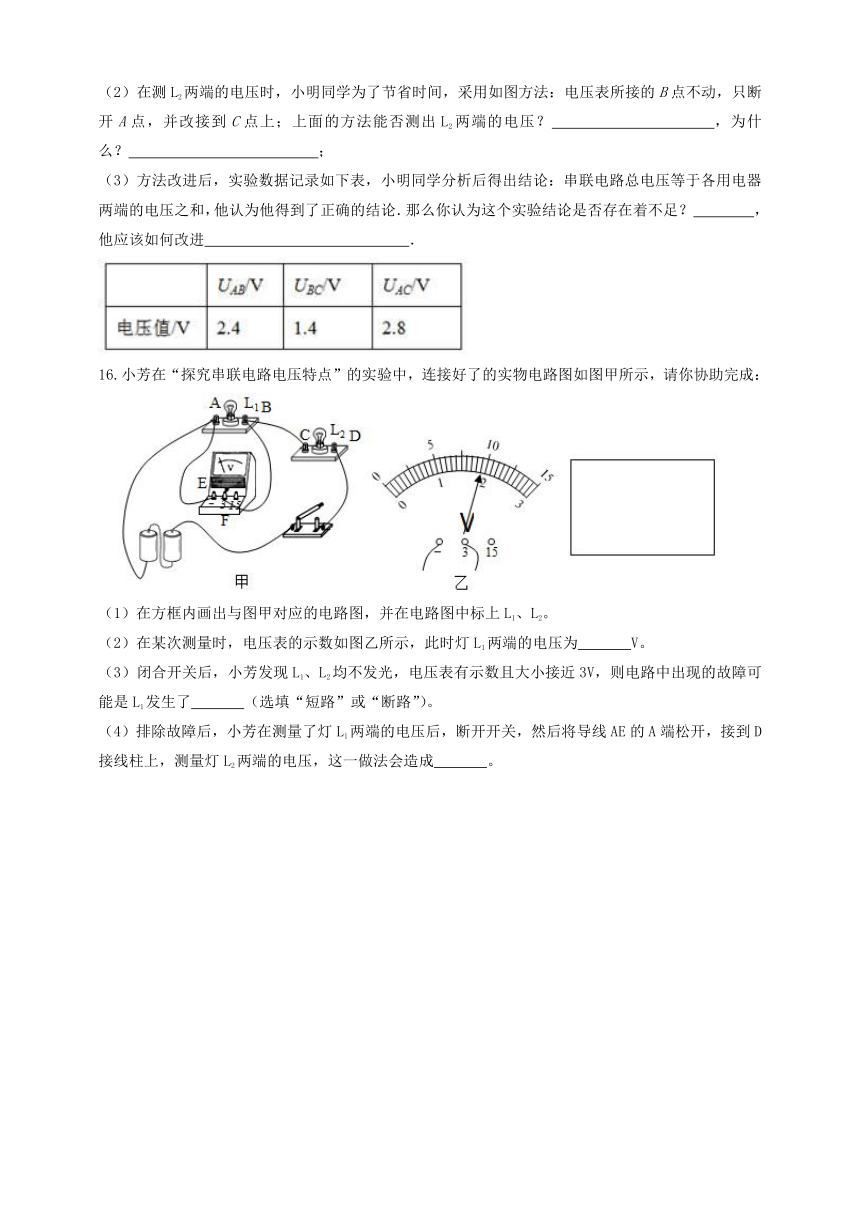

（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？
，为什么？
；
（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？
，他应该如何改进
．
16.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　
　V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　
　（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　
　。
人教九年级16.2
串、并联电路中电压的规律
同步练习
参考答案
完成时间：30分钟
一、单项选择题
1.图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是（
）。
A.
灯和灯串联；
B.
灯和灯两端的电压一定相等；
C.
通过灯的电流与通过灯的电流一定相等；
D.
通过灯电流与通过电源的电流一定相等
【答案】B
2.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（
）
A.整理器材，结束实验
B.换用不同规格的小灯泡，多次实验
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值
【答案】B
3.图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．8V
2V
B．10V
2V
C．2V
8V
D．2V
10V
【答案】A
4.小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
【答案】C
5.（2020黑龙江龙东农垦森工）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以判断电路的故障可能是（　　）
A．灯L1短路
B．灯L2短路
C．灯L1开路
D．灯L2开路
【答案】A
6．（2019湖南邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
【答案】B
7．（2019?渝中区二模）在图（a）的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b），则L1和L2通过的电流和两端电压之比分别为（　　）。
A．1：1、1：4
B．1：1、1：5
C．1：5、1：4
D．5：1、1：5
【答案】A
8.如图所示电路，当开关闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为（
）
A.3V，4.5V
B.3V，5V
C.3V，4V
D.4V，4.5V
【答案】A
二、填空题
9.一节干电池的电压是______V，家庭电路中的电冰箱?电视机?洗衣机等用电器的连接方式是______联。
【答案】1.5
并
10.某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将
______
只这样的小彩灯
______
联．
【答案】40
串
11.（2020四川甘孜州）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为__________V；
若断开开关，电压表示数将__________（选填
“变大”“变小”或“不变”）。
【答案】
1
变大
12.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯
(选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是
(
选填“L1短路”.“L1断路”或“L2断路”)。
【答案】L1
L1断路
13.（2019四川内江）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为　
　V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡　
　开路（选填“L1”或“L2”）
【答案】1.5
L2
14.在图甲所示的电路中，闭合开关后电压表
V1的示数为
2.5V，V2
的示数应为
_____
V，V的示数应为_____
V。在图乙所示的测量电路中，闭合开关后电压表
V1的示数为
2.5V，V2的示数为
3.8V，V
的示数应为_____
。
【答案】2.5
2.5
6.3
三、实验探究题
15.对串联电路电压规律进行了探究．
（1）在拆接电路时，开关必须
______
；
（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？
，为什么？
；
（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？
，他应该如何改进
．
【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论
16.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　
　V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　
　（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　
　。
【答案】（1）见下图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
