教育科学出版社六年级科学上册
第三单元第2课
什么是电磁铁？
像这样由线圈和铁芯组成的装置叫电磁铁。
线圈
铁芯

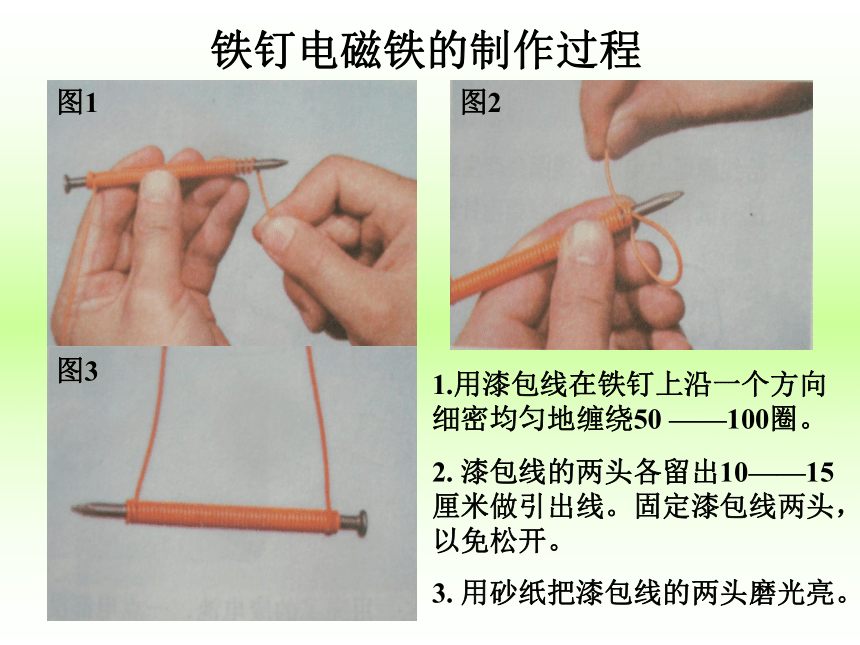

1.用漆包线在铁钉上沿一个方向细密均匀地缠绕50
——100圈。
2.
漆包线的两头各留出10——15厘米做引出线。固定漆包线两头，以免松开。
图1
图2
图3
3.
用砂纸把漆包线的两头磨光亮。
铁钉电磁铁的制作过程
因为用的导线较短，这个电磁铁是很耗电的，所以不能长时间接在电池上，接通片刻后应马上断开电流。
1.用漆包线在铁钉上沿一个方向细密均匀地缠绕50
——100圈。
2.
漆包线的两头各留出10——15厘米做引出线。固定漆包线两头，以免松开。
图1
图2
图3
3.
用砂纸把漆包线的两头磨光亮。
铁钉电磁铁的制作过程
实验过程
实验现象
实验结果
钉尖靠近指南针
现象：
说明钉尖是
极
钉帽靠近指南针
现象：
说明钉帽是
极
实验一：电磁铁在通电情况下有没有南北极?
如果有，那么电磁铁的钉尖是什么极？钉帽又是什么极？
我们的结论
实验要求：1、电磁铁不能长时间通电，以免电池损坏。
2、在实验中要注意拿钉子的方向不变，
电池的正负极接法不能改变。
电磁铁的南北极与什么因素有关？
我们的猜想是：
与电池正负接法不同有关
与线圈缠绕的方向不同有关
实验记录单三
我们的猜测
实验过程
实验现象
与电池正负极接法有关系
正极连接电磁铁的钉尖
钉尖是
极
负极连接电磁铁的钉尖
钉尖是
极
与改变线圈缠绕的方向有关系
沿顺时针方向绕
钉尖是
极
沿逆时针方向绕
钉尖是
极
实验二：电磁铁的南北极与什么因素有关？
我们的结论
电磁铁的南北极与电池正负极接法或线圈缠绕的方向有关。
电磁铁在生活中的应用：
电磁铁起重机
磁悬浮列车
